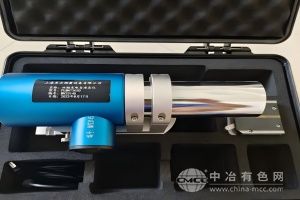

雙向光電自準直儀

工作原理

FLMAT2020 基于光學自準直原理工作：

光源發射：半導體 LED 光源發出光線，經分劃板形成標線像，再通過物鏡轉換為平行光束投射至反射鏡。

反射成像：若反射鏡與光軸垂直，光線原路返回，在焦平面上形成與標線重合的像；若反射鏡傾斜角度 α，反射光束傾斜 2α，導致標線像偏離原位。

光電探測：高分辨率傳感器捕捉偏離的標線像，內置數據處理系統實時計算傾斜角度，并通過軟件顯示 X、Y 軸的數值及曲線。

該原理通過測量反射光束的微小偏轉，實現高精度角度檢測，分辨率達 0.1″。

應用范圍

FLMAT2020 適用于多場景高精度幾何測量：

精密機床檢測：安裝、調試、定位及校準，確保機床導軌、工作臺的直線度與平面度。

形位公差評估：檢測產品直線度、平面度、垂直度、平行度等，支持質量管控與工藝優化。

旋轉臺測試：評估精密旋轉臺的角位移精度與回轉誤差。

航空航天領域：部件裝配調整及動態監測，保障飛行器結構精度。

科研與教學：物理實驗室、光學實驗室及高?？蒲兄械慕嵌葴y量與演示實驗。

產品技術參數

參數 規格

型號 FLMAT2020

工作距離 0-20m

物鏡焦距 200mm

通光口徑 50mm

光源 半導體 LED

探測器 高分辨率傳感器

分辨率 0.1″

視場范圍 3200×2400″

儀器精度 ±100″ 內 ±1″，±1000″ 內 ±2″

數據傳輸 USB2.0

系統要求 WIN7 及以上

測控系統 自準直儀控制軟件 V2.0

儀器尺寸 296×135×125mm（長×寬×高）

電源 220V、50Hz

產品特點

雙軸同步測量：X、Y 軸角度同時檢測，提升效率并減少誤差累積。

高精度與分辨率：0.1″ 分辨率與 ±1″ 精度滿足精密制造需求。

實時電子目鏡：替代傳統目視瞄準，減少人眼誤差，操作更便捷。

長壽命 LED 光源：發光效率高、發熱量小，降低維護成本。

模塊化設計：支持選配磁性底座、激光輔助找像器、平行度誤差分析模塊等，擴展應用場景。

兼容多種數據處理格式：數據可導出為 Excel 等格式，便于分析與存檔。

操作便捷：USB2.0 連接、嵌入式軟件界面友好，支持動態測量與曲線繪制。
