工作原理

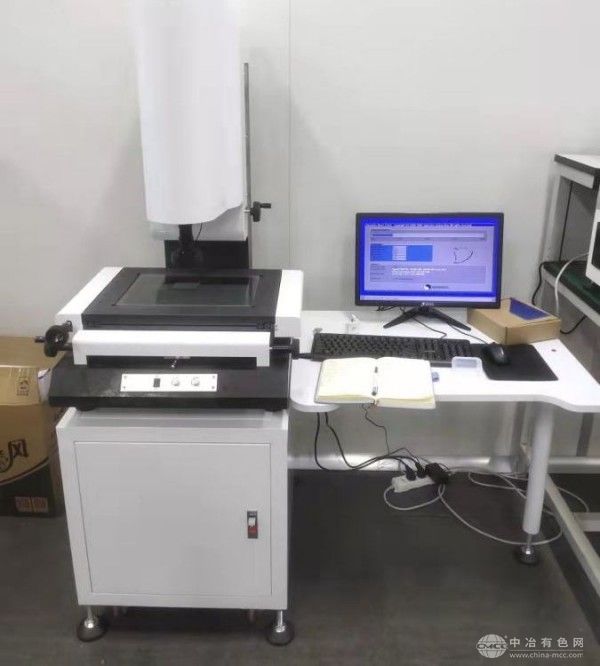

該設備基于光學投影與數字圖像處理技術實現高精度測量：
被測工件放置于透射光或反射光工作臺后，LED冷光源通過遠心鏡頭將工件輪廓以1:1比例清晰投影至高分辨率CCD傳感器（分辨率500萬像素），圖像信號實時傳輸至工業計算機。軟件系統采用亞像素邊緣提取算法，自動識別輪廓特征（如圓、弧、線、角度等），并通過比對標準圖檔或輸入參數計算尺寸偏差，測量精度達±(2.5+L/200)μm（L為測量長度，單位mm）。設備支持透射與反射雙光源切換，可適配透明、反光及復雜表面工件的檢測需求。
應用范圍
適用于以下場景的二維尺寸檢測：
精密制造：沖壓件、注塑件、壓鑄件等小型零部件的輪廓度、位置度測量；
電子半導體：PCB板、IC引腳、連接器、SMT貼片等微小元件的尺寸驗證；
模具加工：模具型腔、型芯、滑塊等關鍵部位的磨損量與配合間隙檢測；
科研教育：材料微觀結構分析、機械制圖教學及逆向工程中的輪廓數據采集。
技術參數
型號：QT-3020
測量范圍：300×200×150mm（X/Y/Z軸）
工作臺承重：10kg
光學系統：遠心鏡頭（0.5X/1X/2X可選）
光源類型：LED透射光（可調亮度）+LED反射光（環形8分區控制）
成像分辨率：500萬像素（2592×1944）
測量精度：±(2.5+L/200)μm（L為測量長度）
重復性：≤1.5μm
軟件功能：幾何元素測量、形位公差分析、SPC統計、CAD圖檔導入比對
輸出格式：DXF、PDF、Excel、Word
電源：AC220V±10%，50/60Hz，200W
外形尺寸：850×650×1100mm
重量：約120kg
產品特點
高精度遠心成像：采用雙遠心鏡頭設計，消除透視誤差，確保測量結果不受工件放置位置影響；
智能圖像處理：亞像素算法與自動聚焦功能結合，0.5秒內完成復雜輪廓邊緣提??；
多功能光源系統：透射光與反射光獨立控制，適配不同材質工件的清晰成像需求；
人性化操作界面：15英寸觸摸屏集成測量導航功能，支持一鍵式批量檢測與報告生成；
模塊化擴展設計：可選配激光測頭、探針模塊，實現三維坐標測量與觸測功能升級。
