工作原理

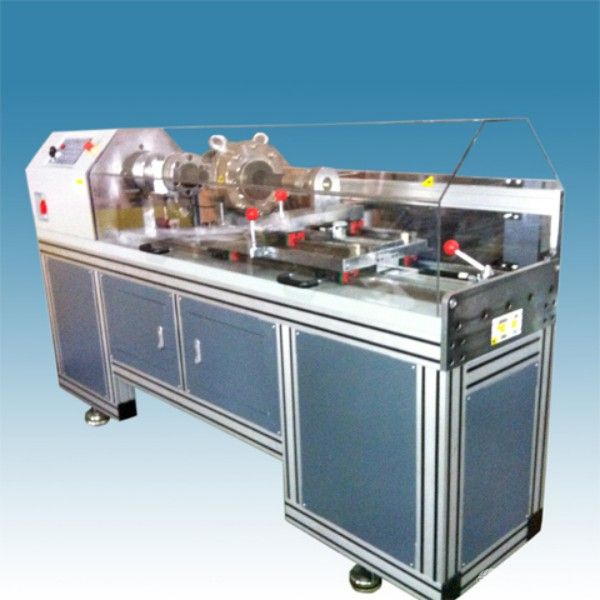

該設備基于動態扭矩-軸向力同步采集與摩擦系數計算模型實現高精度測試：
試驗時，將異形螺紋緊固件（如T型頭、12角頭或非對稱螺紋）安裝于專用夾具中，通過伺服電機驅動旋轉端施加扭矩（0-2000Nm），同時液壓系統對固定端施加軸向力（0-500kN）。高精度扭矩傳感器（分辨率0.1Nm）與軸向力傳感器（分辨率10N）實時采集螺紋擰緊過程中的扭矩與軸向力數據，系統依據ISO 16047標準中的摩擦系數計算公式（μ_thread=(T_thread-0.578·P·d_2)/(r_m·F_axial)；μ_bearing=(T_bearing-0.5·F_axial·(d_w+d_h)/2)/(0.5·(d_w+d_h)/2·F_axial)），自動分離螺紋摩擦扭矩（T_thread）與支承面摩擦扭矩（T_bearing），并計算螺紋副摩擦系數（μ_thread）、支承面摩擦系數（μ_bearing）及總摩擦系數（μ_total）。測試結果通過10英寸觸摸屏實時顯示，支持數據存儲、曲線回放及多組對比分析。
應用范圍
適用于以下場景的異形螺紋緊固件摩擦性能測試：
航空航天：飛機發動機葉片、機匣用高鎖螺母、鈦合金異形螺栓的摩擦穩定性驗證；
汽車制造：新能源汽車電池包、電機殼體用輕量化異形螺紋緊固件的防松性能評估；
軌道交通：高鐵轉向架、車軸用大扭矩異形螺栓的摩擦系數一致性檢測；
能源裝備：風電主軸、核電壓力容器用超高壓異形螺紋緊固件的耐磨性研究。
技術參數
型號：HY-MC2000
最大扭矩：2000Nm
扭矩精度：±0.5%
軸向力范圍：0-500kN
軸向力精度：±0.5%
轉速范圍：0.1-120rpm（無級調速）
試樣規格：M6-M48異形螺紋（支持非標定制）
夾具形式：自適應液壓夾具（適配T型、12角、梅花頭等異形結構）
驅動方式：伺服電機+行星減速機（扭矩模式）/液壓泵（軸向力模式）
控制系統：全數字閉環控制，支持扭矩-軸向力雙閉環同步
數據接口：USB、RS485、以太網
電源：AC380V±10%，50/60Hz，5kW
產品特點
異形件專用夾具：采用自適應液壓夾持技術，通過浮動壓塊與V型槽組合設計，自動對中異形螺紋緊固件的幾何中心，避免偏載導致的測試誤差；
雙參數同步控制：伺服電機與液壓系統獨立閉環控制，實現扭矩與軸向力的精準同步加載，確保摩擦系數計算結果的真實性；
高剛性床身結構：整體鑄造床身配合有限元優化設計，剛度達50kN/mm，有效抑制大扭矩測試時的機身變形，提升數據重復性；
智能摩擦分析軟件：內置ISO 16047、DIN 50145等標準試驗方法庫，自動生成摩擦系數-擰緊角度曲線、最大摩擦系數及統計報告，支持數據云端存儲與多批次對比分析；
安全防護機制：配備扭矩過載保護、軸向力限位、防護門聯鎖及緊急停機按鈕，支持試驗中斷后數據自動保存，保障操作人員與設備安全。
