工作原理

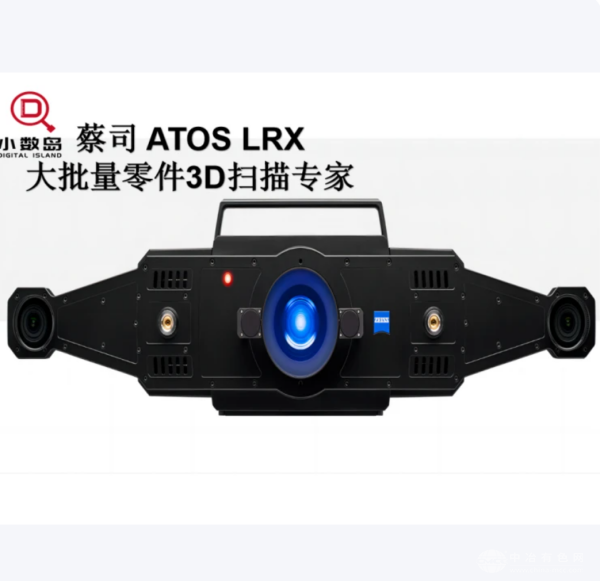

ATOS LRX采用多視角投影與立體視覺融合技術：通過高功率藍色LED光源投射動態編碼結構光圖案至被測物體表面，四組500萬像素工業相機（分布在可旋轉云臺上）同步捕捉不同角度的變形條紋圖像；系統運用多頻相移算法與全局優化拼接技術，從數百幅投影數據中重建三維點云（單次掃描范圍可達2m×1.5m）；結合激光跟蹤儀或光筆的外部坐標系標定，實現多站位數據的亞毫米級對齊（拼接誤差≤0.05mm/m）；軟件內置熱變形補償模型與振動濾波算法，可消除環境溫度波動（±5℃）及機械振動對測量結果的影響，確保長期穩定性。
應用范圍
覆蓋超大型工件全尺寸檢測需求：航空航天領域（飛機蒙皮曲面輪廓度驗證、火箭燃料艙對接面平整度分析）、汽車制造（白車身間隙面差測量、大型沖壓件回彈補償）、能源裝備（風電葉片氣動外形檢測、核電壓力容器密封面平面度篩查）、船舶工程（船體分段線型光順性評估、螺旋槳葉型精度驗證）等。其支持最大檢測尺寸達15m×8m×5m（通過軌道擴展實現），適配金屬、復合材料及玻璃鋼等多種材質，尤其適合曲面復雜、結構剛度低的大型工件測量。
技術參數
單幅掃描點數≥800萬，點間距0.1-2mm可調，精度±(10+L/500)μm（L為測量長度，單位mm）；工作距離1-5m，投影頻率10-60Hz；數據輸出兼容STL、ASC、PTX及CAD通用格式（CATIA、NX）；設備總重≤1.2噸（含移動支架），防護等級IP65，支持-20~50℃極端環境作業；集成激光定位系統與無線傳輸模塊，單站位掃描時間≤3分鐘，全尺寸拼接效率提升40%。
產品特點
模塊化軌道設計，支持快速部署至生產線或戶外場地；智能軟件內置AI路徑規劃算法，自動優化掃描路線與相機參數；提供多傳感器融合接口（可集成激光雷達、慣性測量單元），拓展至動態測量場景；通過NADCAP航空航天特殊工藝認證與DNV船級社型式批準，數據可追溯至國際計量標準。ATOS LRX以“高效、精準、可靠”的特性，重新定義大體積3D掃描技術的工業應用邊界。
