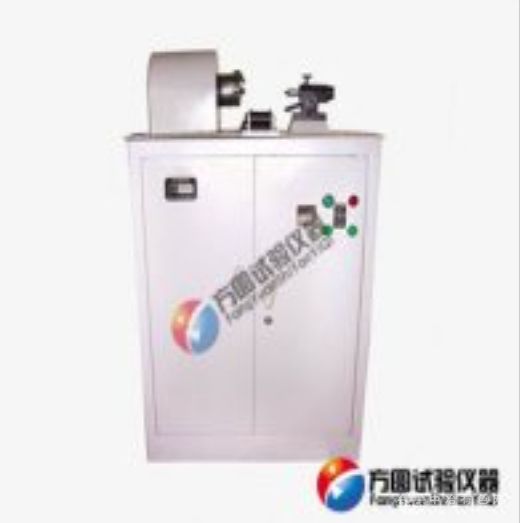

CR-6線材纏繞試驗機
一、產品概述：
CR-6線材纏繞試驗機主要用于檢測有鍍層和無鍍層的金屬材料承受纏繞變形后所顯示的表面鍍層的結合牢固性及表面缺陷。
二、技術參數：
直徑范圍：0.5-6mm
纏繞速度：15、20、60r/min
外形尺寸（mm）：長×寬×高
700×360×955
自重（kg）：300
三、操作指南：
本CR-6線材纏繞試驗機主要用于檢查直徑等于或小于6mm的有鍍層和無鍍層的金屬線材承受纏繞變形后顯示表面缺陷及表面鍍層的結合牢固性。
1．試驗準備
a．根據試驗所用的線材，找到相應的標準。
檢查試驗機的通電裝置及點動開頭是否良好。
2．試驗步驟
a．選擇相應的芯軸裝到夾頭上，并用夾頭上的兩個螺釘壓緊，若做自身纏繞可使用平鉗口夾緊線材，注意對中；
b．選取合適的試樣，將試樣敲直，用隨機配備的彎頭扳手，將試樣一端彎曲；
c. 當需要在試樣末端加掛重鉈時，可將線材一端插入夾頭或鉗口上的相應孔內，另一端通過隨動支架垂下，并在末端彎一環，將該機掛鉤托盤掛下，并加上不大于該線材公稱拉斷力2～5%的相應重量。對于強度高、直徑大的線材，有時加掛重鉈受到試驗機的空間限制，可用平口鉗適當夾緊進行纏繞；
d．當用手拉住線材一端做試驗，此時，可使用導輪托住線材，施加的拉力以能使線材貼緊芯軸的最小拉力為準；
e．確定旋轉方向后，合上離合器，踏下腳踏開關的踏板，此時電機啟動，由于轉速很低，可由操作者來數圈數，當圈數達到要求時抬起踏板，電機停止，打開離合器，待芯軸上纏繞的扭力消失，取下試樣。有時試樣纏繞后由于扭矩大，離合器打不開，此時可用開關反向點動一下即可；
f．試驗完畢后，及時做好記錄。
3．注意事項
a．試驗機應安裝在干燥、清潔、無震動的室內，保證水平安裝。
b．注意對腳踏開關的維護，防止水及各種雜物進入腳踏開關的殼體內，以免影響開關的正常操作。
CR-6線材纏繞試驗機工作原理:
CR-6線材纏繞試驗機是將現場試樣在符合相關標準規定直徑的芯棒上緊密纏繞規定螺旋圈數，本實驗也可包括特殊程序的纏繞、解圈甚至再纏繞。
試驗設備CR-6線材纏繞試驗機應能滿足線材繞芯棒纏繞，并使相鄰線圈緊密排列呈螺旋線圈。用作試驗的線材，只要符合規定的芯棒直徑且具有足夠的硬度，也可用作芯棒。
CR-6纏繞試驗機注意事項
1、試驗一般應在10℃-35℃的室溫下進行
2、試樣用在沒有任何扭轉的情況下，以每秒不超過一圈的規定速度沿螺旋線方向緊密纏繞在芯棒上。必要時，可減慢纏繞速度，以防止溫度升高而影響到試驗結果。
3、為確保纏繞緊密，纏繞時可在試樣自由端施加不超過該線材公稱抗拉強度相應力值5%的拉緊力。如果要求解圈或解圈后再纏繞，其解圈和再纏繞的速度應盡可能的慢，以防止溫度升高而影響到試驗結果，解圈時試樣末端應至少保留一個纏繞圈。
4、CR-6線材纏繞試驗機纏繞試驗結果判定應按相關標準的規定執行。如無具體要求，可在不用放大工具的情況下檢查試樣表面，如未發現裂紋則該試樣判為合格。對直徑或厚度小于0.5mm的線材應在放大約10倍的情況下進行檢查。
