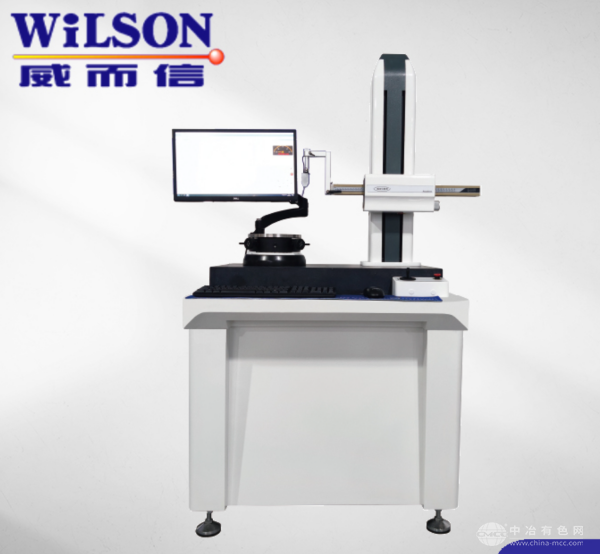

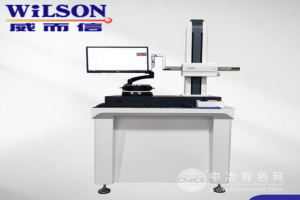

工作原理
DPT系列采用非接觸式激光共焦位移傳感技術：儀器主軸驅動被測工件以超低速（0.1-100rpm可調）旋轉，激光傳感器發射共焦光束聚焦于工件表面，通過檢測反射光波長變化實時采集輪廓數據點（每轉采樣點數高達32768點）；系統運用高階傅里葉變換與最小區域法擬合理想幾何圖形，同步計算圓度、圓柱度、直線度及波紋度等參數，并支持諧波分析（最高500階）以定位加工誤差源。設備內置雙溫區補償模塊（主軸/傳感器獨立修正）與主動隔振系統，確保測量重復性≤0.02μm，精度符合ISO 12181-1與GB/T 22523標準。
應用范圍
聚焦超精密加工形位誤差檢測場景：精密軸承滾道圓度驗證（P4/P2級）、航空發動機葉片榫槽圓柱度分析（Ra≤0.2μm）、半導體晶圓傳輸輪同軸度控制（≤0.5μm）、醫療器械人工關節球頭圓度檢測（Φ10-50mm）、光學鏡片非球面輪廓度篩查等。其支持直徑Φ0.5-300mm、長度≤500mm的工件檢測，適配金屬、陶瓷、晶體及高分子材料，尤其適合科研院所超精密測量與高端制造產線在線抽檢。
技術參數
主軸轉速0.1-100rpm無級調節；激光傳感器量程±1mm，分辨率0.0001μm；徑向采樣點數1024-32768可選；圓度測量范圍0-10μm，圓柱度測量范圍0-20μm；7英寸電容觸摸屏支持實時3D形貌重建與諧波頻譜分析；內置2TB固態硬盤，存儲數據≥500萬組；支持USB/以太網/GPIB多通道通信；防護等級IP40，工作溫度20±1℃，濕度≤60%RH。
產品特點
全自動化檢測流程，一鍵完成工件裝夾、旋轉、采樣與報告生成；智能軟件內置20+種國際標準判定規則，自動標注誤差位置并生成修正建議；氣浮主軸設計將回轉誤差控制在≤0.03μm，保障超低速檢測穩定性；模塊化測頭支持快速更換（激光/電容/電感測頭可選），適配不同表面特性工件；通過CE、NMI認證，抗電磁干擾能力達10V/m，滿足無塵車間潔凈度要求。DPT系列以“極致精度、智能高效、穩定可靠”的特性，重新定義超精密圓度測量技術標桿。
