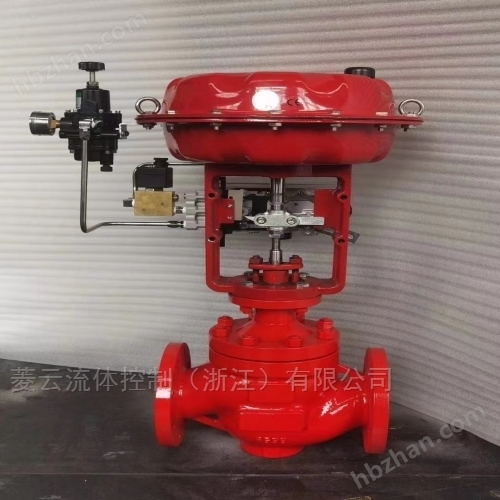

ZJSL-ZJHL 40K DN20DN25DN32DN40DN50DN65DN80DN100DN125DN150DN200DN250DN300DN350DN400ZJSL-ZJHL 40K DN50氣動薄膜籠式調節閥ZJSL-ZJHL 40K DN50氣動薄膜籠式調節閥
一、氣動薄膜籠式調節閥 產品概述
本公司生產的ZJSL、ZJHL氣動薄膜籠式調節閥，由多彈簧氣動執行器及低流阻籠式調節閥閥體組成。氣動薄膜籠式調節閥配用的多彈簧執行機構高度低、重量輕、裝備簡便。閥內件采用單座導向型閥芯，它主要利用流體的壓力實現閥芯快速動作，操作力小，密封型式采用單座密封，流量特性曲線精度高。氣動薄膜籠式調節閥配以閥門定位器，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。氣動薄膜籠式調節閥閥體流道呈S流線型，具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確、維護方便等優點，可用于苛刻的工作條件。氣動薄膜籠式調節閥動態穩定性好、噪音低、防空化，適宜控制各種溫度的高壓差流體。氣動薄膜籠式調節閥主要適用于允許泄露量非常小、閥前后壓差較大的場合。
|
|
二、氣動薄膜套筒調節閥 主要技術參數1、閥體
| 閥體形式 | 直通鑄造球型閥 |
|---|
| 公稱通徑 | DN20～300mm |
| 公稱壓力 | PN1.6、2.5、4.0、6.4、10.0 |
| 法蘭標準 | GB/T9113、 JB/T79、HG20594及其他標準 |
| 連接形式 | 法蘭（FF RF RTJ）、焊接（SW BW） |
| 閥蓋形式 | 標準型-17～+250℃、高溫型+250～+450℃、低溫型-60～-196℃、波紋管密封型-40～+350℃ |
| 壓蓋型式 | 螺栓壓緊式 |
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
| 閥體材料 | 鑄鋼（WCB）、不銹鋼（CF8、CF8M、CF3、CF3M）、鉻鉬鋼 |
2、閥內件
| 閥芯形式 | 套筒雙密封型閥芯 |
|---|
| 流量特性 | 線性、等百分比 |
| 閥芯材料 | 不銹鋼 （304、304L、316、316L） |
3、執行機構及附件、作用形式
| 執行器型式 | ZHA/B多彈簧簿膜執行機構 |
|---|
| 執行器型號 | ZHA/B-22 | ZHA/B-23 | ZHAB-34 | ZHA/B-45 | ZHA/B-56 |
| 有效面積（cm2） | 350 | 350 | 560 | 900 | 1400 |
| 行程（mm） | 10、16 | 25 | 40 | 40、60 | 100 |
| 彈簧范圍（KPa） | 20～100（標準）、20～60、60～100、40～200、80～240 |
| 膜片材料 | 丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布 |
| 供氣壓力 | 140～400KPa |
| 氣源接口 | RC1/4" |
| 環境溫度 | -30～+70℃ |
| 可配附件 | 定位器、空氣過濾減壓器、保位閥、手輪機構等 |
| 作用形式 | 氣關式（B）—失氣時閥位開（FO）；氣開式（K）—失氣時閥位關（FC） |
三、氣動薄膜套筒調節閥 主要性能指標
| 項目 | 不帶定位器 | 帶定位器 |
|---|
| 基本誤差% | ±5.0 | ±1.0 |
| 回差% | ≤3.0 | ≤1.0 |
| 死區% | ≤3.0 | ≤0.4 |
| 始終點偏差% | 氣開 | 始點 | ±2.5 | ±1.0 |
| 始點 | ±5.0 | ±1.0 |
| 氣關 | 始點 | ±5.0 | ±1.0 |
| 終點 | ±2.5 | ±1.0 |
| 額定行程偏差% | ≤2.5 |
| 泄露量L/h | 0.01%×閥額定容量 |
| 可調范圍R | 30：1 |
四、氣動薄膜套筒調節閥 額定流量系數Kv、允許壓差
| 公稱通徑 DN（mm） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|
| L | PN16/25 | 181 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 550 | 640 | 880 |
| PN40 | 194 | 197 | 200 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | 640 | 760 | 910 |
| PN64 | 206 | 200 | 210 | 251 | 286 | 311 | 337 | 394 | 440 | 508 | 670 | 810 | 950 |
| H | PN16/25 | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 | 170 | 195 | 230 |
| PN40 | 52.5 | 57.5 | 75 | 75 | 82.5 | 92.5 | 100 | 117.5 | 150 | 167.5 | 187.5 | 205 | 245 |
| PN64 | 65 | 40 | 85 | 85 | 90 | 102.5 | 107.5 | 125 | 172.5 | 195 | 207.5 | 230 | 260 |
| H1 | 132 | 132 | 158 | 170 | 179 | 214 | 221 | 234 | 270 | 294 | 331 | 390 | 450 |
| H2 | 298 | 298 | 298 | 298 | 298 | 380 | 380 | 380 | 510 | 510 | 510 | 650 | 650 |
| H3 | 180 | 180 | 180 | 180 | 180 | 236 | 236 | 236 | 310 | 310 | 310 | 380 | 380 |
| L1 | 280 | 280 | 280 | 280 | 280 | 350 | 350 | 350 | 475 | 475 | 475 | 560 | 560 |
| A | 282 | 282 | 282 | 282 | 282 | 360 | 360 | 360 | 470 | 470 | 470 | 580 | 580 |
| C | 220 | 220 | 220 | 220 | 220 | 270 | 270 | 270 | 320 | 320 | 320 | 400 | 400 |
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取新數據
| 公稱通徑（DN） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|
| 閥座直徑（dn） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 額定流量系數（KV） | 直線 | 10 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 1000 | 1600 |
| 等百分 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 155 | 250 | 370 | 580 | 900 | 1300 |
| 允許壓差（MPa） | 6.4 | 6.4 | 5.2 | 5.2 | 4.6 | 4.6 | 3.7 | 3.7 | 3.5 | 3.1 | 3.1 | 2.6 | 2.2 |
| 額定行程（mm） | 16 | 25 | 40 | 60 | 100 |
| 配用執行器型號 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 |
