高穩定性的小管徑渦流無損檢測裝置 1432

 0

本實用新型涉及無損檢測技術領域，具體為一種高穩定性的小管徑渦流無損檢測裝置，包括底座、檢測機構，底座的頂部一側設置有背板，背板的背面設置有渦流檢測儀，背板的正面活動設置有安裝板二，安裝板二的正面活動設置有檢測機構，檢測機構包括支撐架，支撐架的中部轉動設置有線束纏繞盤，支撐架的一端固定安裝有橫板，橫板的中部固定安裝有檢測探頭，檢測探頭的尾部電性連接有導線，導線纏繞在線束纏繞盤的中部。該種實用新型，通過導軌一、導軌二相互結合，使檢測探頭能夠實現不同位置的調節，該檢測探頭位于支撐架上，通過支撐架對檢測探頭進行固定，從而對鋼管檢測時具備更加穩定的檢測效果，同時提高了檢測過程中的精準度。

X射線無損檢測平臺協調控制方法 838

 0

一種X射線無損檢測平臺協調控制方法，其特征是：X射線無損檢測平臺包括X射線發射機移動平臺和成像板移動平臺兩大部分，移動平臺由RFID標簽，天線，讀卡器，超聲波測距裝置，數據處理單元，平臺系統控制單元依序連接構成，本發明提供了一種X射線無損檢測平臺在前進過程中兩平臺車的協調控制方法，這種方法可以有效地實現在檢測過程中兩個平臺間的識別和聯系，避免了在無損檢測平臺前進過程中可能出現的兩臺平臺車間距過大造成兩臺平臺車不能有效協調控制的問題。時刻保持兩平臺車的協調控制可以避免兩平臺車分開控制造成的麻煩情況和減少檢測過程所用的時間，為X射線無損檢測平臺的控制提供了一種方便的控制方法。

高空線纜在線無損檢測支架穩定裝置 1003

 0

本實用新型公開了一種高空線纜在線無損檢測支架穩定裝置，解決了高空線纜在線無損檢測過程中由支架的穩定問題。由支架平臺穩定機構（8）和線纜端穩定機構（9）兩部分組成，主要包括形狀記憶自復位耗能阻尼器（1）、連接器（2）、固定器（3）、抱緊軸承（4）、定位鎖止器（5）等部件。本穩定裝置用于高空線纜無損檢測支架，能有效減小高空在線檢測作業過程中支架平臺因風力導致的振動，提升平臺穩定性，保證無損檢測系統安全穩定的進行作業。

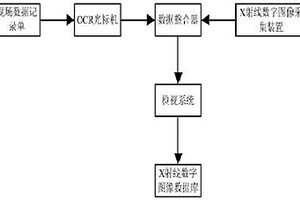

基于OCR技術的電力設備無損檢測數據自動錄入方法 1259

 0

基于OCR技術的電力設備無損檢測數據自動錄入方法，本發明包括一種專用于電氣設備X射線數字成像系統現場無損檢測的現場數據記錄單和一套基于OCR技術的電力設備無損檢測數據自動錄入系統；現場數據記錄單專用于基于OCR技術的電力設備無損檢測數據自動錄入系統。本發明的有益效果為：可將大量的現場數據自動錄入原始X射線數字圖像，效率高、準確度高；規范現場數據的記錄和保存。

用于電力設備無損檢測的拍攝角度調節裝置 1164

 0

本實用新型實施例公開了一種用于電力設備無損檢測的拍攝角度調節裝置，包括底座、殼體、傳動機構、轉動盤和拍攝裝置固定架，其中，底座上設置有用于安裝在無損檢測裝置上的安裝孔；殼體安裝在底座上，且殼體上表面設置有圓形開口；傳動機構固定設置在殼體內、且與該無損檢測裝置的中央處理器電連接；轉動盤設置于殼體上表面，轉動盤的底部通過圓形開口與傳動機構相連接，轉動盤的上端面與拍攝裝置固定架固定連接。與現有技術相比，本實用新型實施例提供的拍攝角度調節裝置，可以實現對待測電力設備進行多角度輻照拍攝，能夠充分還原電力設備內部缺陷的細節，有利于進一步提高無損檢測的成功率。

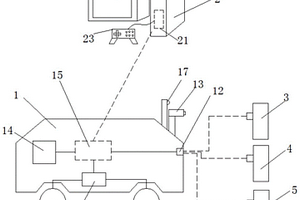

智能無損檢測系統 790

 0

本申請公開一種智能無損檢測系統，包括無損檢測機器人和遠程控制終端；無損檢測機器人和遠程控制終端無線連接；無損檢測機器人為車體結構；無損檢測機器人底部設有萬向磁性輪；萬向磁性輪由驅動裝置驅動；無損檢測機器人的一端設有通用接口；通用接口連接有操作工具，操作工具用于對焊縫表面打磨處理或對焊縫位置實施無損檢測；無損檢測機器人沿行進方向的前端設有攝像頭；無損檢測機器人內部設有驅動電源和控制器；驅動電源，通用接口，攝像頭和驅動裝置分別電連接至控制器。本申請通過無線局域網的形式遠程對無損檢測機器人實施控制，通過采集管道等內部檢測數據智能控制實施無損檢測，省時省力，檢測效率高，檢測結果可靠。

快速繪制混凝土強度無損檢測測區的裝置 766

 0

本發明屬于工程質量檢測領域，具體涉及一種快速繪制混凝土強度無損檢測測區的裝置，伸縮桿、安裝在伸縮桿頂部的U形板、可轉動安裝在U形板兩個支耳上的印刷輥，滾筒在測區上滾動時，通過安裝在印刷輥上與滾筒間隔安裝的多個印刷盤實現測區橫向網格線的繪制，通過安裝滾筒柱面槽內相隔180°的兩根印刷條實現測區橫向網格線各繪制，滾筒內的加注有油墨，用于印刷盤和印刷條油墨的補充，本發明只需推動印刷輥在測區上滾動即可實現測區網格繪制，結構簡單，操作方便省力，繪制效率高。

無損檢測平臺用電場測量裝置 1175

 0

本申請涉及電力生產技術領域，具體涉及一種無損檢測平臺用電場測量裝置。在電力設備檢修過程中，帶電作業危險程度較高，為保證作業人員的安全，作業時要與帶電體保持一定的距離，需要獲得帶電體周圍電場分布情況來得出危險區域的電場強度值及臨界電場值。本申請提供一種無損檢測平臺用電場測量裝置，所述裝置包括操控命令單元和電場傳感單元，所述電場傳感單元與測距單元連接，所述電場傳感單元通過信號傳輸單元與信號采集處理單元連接?？筛鶕y量的數據計算出危險區域的電場強度值及臨界電場值，為作業人員提供安全保障。

基于紅外熱圖像無損檢測的轉爐出鋼口檢測系統 1185

 0

本實用新型涉及一種基于紅外熱圖像無損檢測的轉爐出鋼口檢測系統，其特征在于：包括轉爐、紅外熱攝像儀、無線傳輸模塊、中央調度模塊、STM32檢測芯片、GPRS模塊、路由器、PC機；紅外熱攝像儀放置在轉爐出鋼口附近，中央調度模塊按照順序將指令發送給無線傳輸模塊，紅外熱攝像儀通過串口將紅外熱圖像傳送至無線傳輸模塊，無線傳輸模塊將采集到的紅外熱圖像傳送到中央調度模塊，中央調度模塊將紅外熱圖像發送至STM32A芯片，STM2芯片通過TCP/IP協議連接到GPRS模塊，GPRS模塊通過Internet網將數據傳送到云端，云端通過Internet網連接到路由器并將數據傳送至PC機中。本實用新型具有可擴展性好，實時性好操作簡便，操作簡便的優點。

X射線無損檢測系統及其檢測方法 1056

 0

本發明公開了一種X射線無損檢測系統及其檢測方法，包括：檢測終端、X射線機、X射線機車、數字成像板和成像板車，檢測終端包括中央控制器、位置調節裝置、顯示裝置和通信裝置；位置調節裝置依次與所述中央控制器、通信裝置通信連接；中央控制器還與顯示裝置通信連接；檢測終端通過通信裝置分別與X射線機、X射線機車、數字成像板和成像板車通信連接；中央控制器包括圖像采集模塊和圖像分析模塊，圖像采集模塊用于獲取待測設備的X射線圖像；圖像分析模塊用于分析X射線圖像，計算并確定待測設備的缺陷或故障。本系統無需工作人員分析和計算，自動分析出待測設備的內部缺陷或故障，準確率高。
