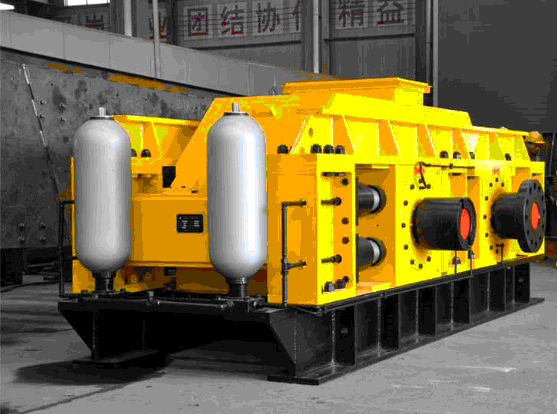

權利要求書： 1.一種多功能天車放料在線自動篩分破碎系統，其特征在于，包括新裝收塵管以及與可編程控制器電性連接的新裝電動卸料閥、滾筒篩、雙齒輥破碎機、螺旋輸送機；
在多功能天車操作平臺上原有放料管一側的填料倉錐底開孔引出新裝放料管線，新裝放料管線與新裝電動卸料閥連接，所述滾筒篩與新裝電動卸料閥相連，所述雙齒輥破碎機和螺旋輸送機分別與所述滾筒篩相連，所述螺旋輸送機與原有放料管相連，新裝收塵管連接在所述滾筒篩與雙齒輥破碎機之間，所述新裝收塵管與多功能天車操作平臺上的原有收塵管相連；所述螺旋輸送機通過溜管連接原有放料管；
新裝放料管線通過溜管連接所述新裝電動卸料閥；
所述新裝電動卸料閥通過溜管連接滾筒篩；
所述滾筒篩連接兩個溜管，右側溜管連接所述螺旋輸送機，左側溜管連接所述雙齒輥破碎機；
在所述滾筒篩與所述雙齒輥破碎機之間的溜管上開孔引出新裝收塵管；
所述滾筒篩的篩孔為6×6mm；所述滾筒篩的傾角為26°；所述雙齒輥破碎機的排料粒度小于6mm。
2.根據權利要求1所述的多功能天車放料在線自動篩分破碎系統，其操作方法如下：(1)炭塊裝爐用填充料時，多功能天車操作工啟動放料在線自動篩分破碎系統；
(2)收塵器自動延時啟動并保持；
(3)螺旋輸送機自動延時啟動并保持；
(4)雙齒輥破碎機自動延時啟動并保持；
(5)滾筒篩自動延時啟動并保持；
(6)新裝電動卸料閥自動延時啟動并保持，填充料倉內填充料依靠自身重力作用依次經過篩分、破碎、輸送后填充到焙燒爐內炭塊的周圍；
(7)放料完成后，操作工關閉放料在線自動篩分破碎系統；
(8)新裝電動卸料閥自動延時關閉并保持，填充料被截住，停止下料；
(9)滾筒篩自動延時停止并保持；
(10)雙齒輥破碎機自動延時停止并保持；
(11)螺旋輸送機自動延時停止并保持；
(12)收塵器自動延時停止并保持；
(13)當多功能天車放料在線自動篩分破碎系統故障時，可以使用原有放料系統應急，即：當炭塊裝爐用填充料時，啟動原放料系統，則收塵器自動延時啟動后，原有電動卸料閥自動打開并保持，填充料依靠自身重力作用順著原有放料管填充到焙燒爐內炭塊的周圍，放料完成后，關閉原有放料系統，則原有電動卸料閥自動延時關閉后，收塵器自動延時停止并保持。
