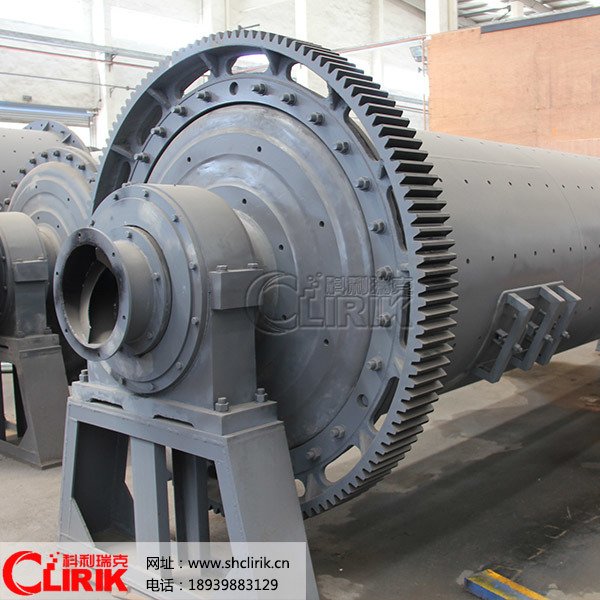

權利要求書： 1.一種檢測球磨機齒輪磨損的裝置，其特征在于：包括底框（1）、萬向輪（2）、立架（3）、轉軸（4）和連接板（5），底框（1）底部設有萬向輪（2），底框（1）頂部固定有立架（3），立架（3）頂部轉動連接有豎直設置的轉軸（4），立架（3）設有用于驅動轉軸（4）旋轉的驅動組件，轉軸（4）固定有水平設置的連接板（5），連接板（5）背離轉軸（4）的板面固定有線性滑臺，線性滑臺固定有安裝板（11），并且安裝板（11）通過線性滑臺驅動升降，安裝板（11）板面安裝有影像檢測儀（12）和紅外線檢測儀（13）。2.根據權利要求1所述的一種檢測球磨機齒輪磨損的裝置，其特征在于：線性滑臺主要由滑臺（6）、絲杠（7）、從動齒輪（8）、第一電機（9）和滑塊（10）組成，滑臺（6）一端與連接板（5）固定連接，并且轉動連接有豎直設置的絲杠（7），連接板（5）固定裝配有輸出軸與絲杠（7）傳動連接的第一電機（9），絲杠（7）螺接有滑塊（10），并且滑塊（10）與滑臺（6）滑動配合，安裝板（11）與滑塊（10）固定連接。3.根據權利要求1所述的一種檢測球磨機齒輪磨損的裝置，其特征在于：驅動組件主要由第二電機（14）、主動齒輪（15）和從動齒輪（8）組成，第二電機（14）固定裝配于立架（3），第二電機（14）輸出軸設有主動齒輪（15），主動齒輪（15）嚙合有從動齒輪（8），并且從動齒輪（8）設置于轉軸（4）。4.根據權利要求1所述的一種檢測球磨機齒輪磨損的裝置，其特征在于：底框（1）為門型，并且立架（3）固定于底框（1）的閉口端。 說明書： 一種檢測球磨機齒輪磨損的裝置技術領域[0001] 本實用新型涉及檢測裝置技術領域，特別是涉及一種檢測球磨機齒輪磨損的裝置。背景技術[0002] 球磨機是物料被破碎之后，再進行粉碎的關鍵設備；球磨機是工業生產中廣泛使用的高細磨機械之一，其種類有很多，如管式球磨機，棒式球磨機，水泥球磨機，超細層壓磨機，手球磨機，臥式球磨機，球磨機軸瓦，節能球磨機，溢流型球磨機，陶瓷球磨機，格子球磨機；球磨機適用于粉磨各種礦石及其它物料，被廣泛用于選礦，建材及化工等行業，可分為干式和濕式兩種磨礦方式。根據排礦方式不同，可分格子型和溢流型兩種。根據筒體形狀可分為短筒球磨機、長筒球磨
