工作原理

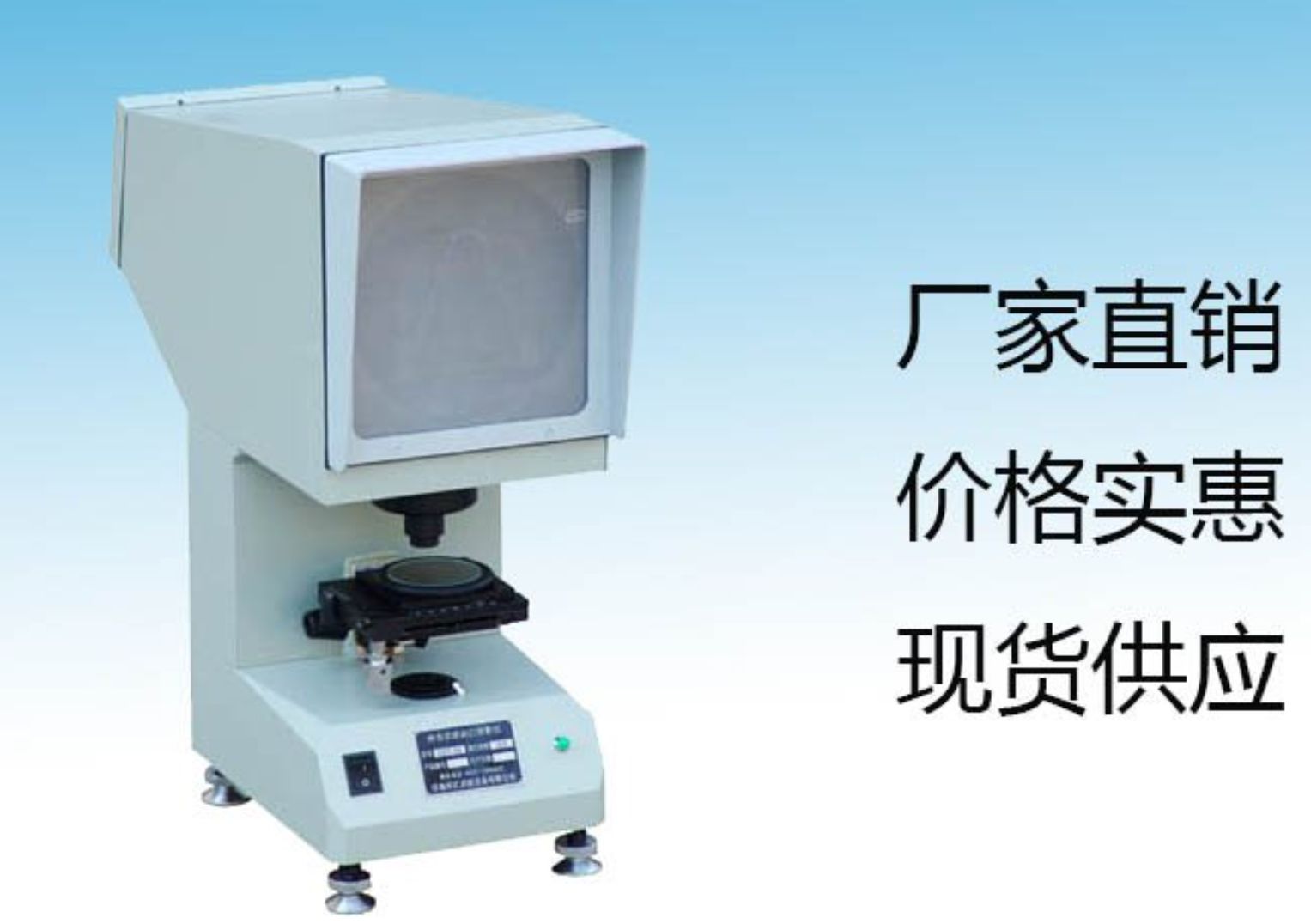

CST-50采用光學投影法，通過二級放大系統將試樣缺口輪廓清晰投射至投影屏。光源發出的光線經聚光鏡聚焦后照射試樣，2.5倍物鏡對缺口進行初步放大，再由20倍投影物鏡將影像投射至直徑200mm的毛玻璃投影屏，實現50倍綜合放大倍率。操作人員通過旋轉7°傾斜角的工作臺，調節試樣位置使缺口輪廓完整成像，并與投影屏上附帶的V型（45°±2°開口角）和U型（半徑1mm±0.07mm）標準樣板圖進行覆蓋比對，直觀判斷缺口加工是否符合GB/T 229-2020標準要求。
應用范圍
設備覆蓋三大核心檢測場景：冶金行業用于軋制鋼材沖擊試樣制備質量驗證；機械制造領域檢測軸承、齒輪等精密部件的熱處理工藝效果；特種設備行業對壓力容器、管道等安全關鍵部件的材料驗收提供依據。其檢測結果可直接關聯材料脆性轉變溫度（NDT）測試，避免因缺口加工誤差導致的試驗數據偏差。
技術參數
投影系統：50倍放大倍率（2.5×物鏡+20×投影物鏡），投影屏直徑200mm
工作臺：縱向/橫向行程±10mm，升降行程±12mm，360°連續旋轉
光源：12V 100W鹵鎢燈，照度可調范圍500-1500Lux
環境適應性：工作溫度0-25℃，濕度≤85%
整機尺寸：510×220×600mm，重量18kg
產品特點
高精度檢測：消色差物鏡與投影物鏡組合，畸變率≤0.08%，確保缺口輪廓真實還原；
標準化操作：投影屏標注公差帶、角度值及深度線，支持非接觸式測量，避免試樣表面損傷；
兼容性強：符合GB/T 229、ASTM E23、ISO 148等國內外標準，標準樣板圖集包含12個公差帶模板；
穩定可靠：精密滾珠導軌支撐工作臺，重復定位精度達±0.01mm，累計裝機量超1200臺。
