工作原理

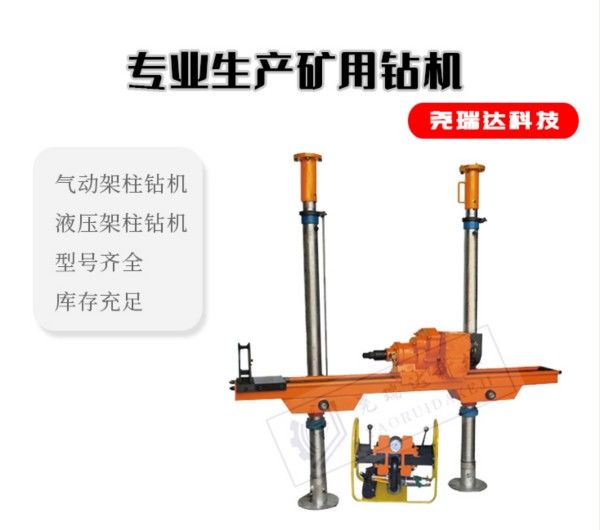

ZQJC-560型采用風動馬達驅動系統，高壓空氣通過進氣閥進入馬達腔體，推動葉片旋轉輸出動力，帶動鉆桿實現高速回轉（轉速0-320r/min可調）。設備配備可調節式架柱支撐結構，通過液壓鎖緊裝置固定鉆孔角度，支撐立柱可360°水平旋轉、±65°俯仰調節，確保鉆孔作業的穩定性。進給機構采用單氣缸推進，提供0-10kN連續可調的推進力，配合自動退鉆功能，可高效完成Φ50-75mm鉆孔作業，最大鉆進深度達50m。系統集成氣壓調節閥與降噪裝置，可根據巖層硬度動態調整輸出扭矩（最大560N·m），同時將作業噪音控制在83dB以下，改善井下作業環境。
應用范圍
該設備廣泛應用于煤礦井下超前探放水孔、瓦斯抽放孔、巷道支護孔、地質構造探測孔等場景。其560N·m扭矩輸出與50m深孔鉆進能力，可穿透f=5-8級中等硬度巖層，尤其適合綜采工作面兩巷、掘進迎頭、小型斷層帶等區域的快速勘探需求。模塊化設計（主機重量320kg）支持快速拆裝，適配礦車運輸或人工搬運，滿足狹小空間作業要求。
產品技術參數
鉆孔直徑：Φ50-Φ75mm
最大鉆孔深度：50m（根據巖層條件）
額定轉矩：560N·m
回轉速度：0-320r/min（無級可調）
推進力：0-10kN
主機重量：320kg
適用氣壓：0.5-0.7MPa
噪音等級：≤83dB
產品特點
高效穿透中硬巖層：560N·m扭矩輸出，配合10kN推進力，日均鉆進效率提升35%，縮短單孔作業時間。
全向精準靈活定位：360°旋轉與±65°俯仰調節，單臺設備覆蓋多角度鉆孔需求，減少設備搬運次數。
本質安全防爆：全風動結構無電火花風險，適配高瓦斯礦井，符合MT/T 661-2011煤礦安全標準。
輕便耐用易維護：主機重量僅320kg，核心部件采用高強度合金鋼材質，耐磨壽命提升50%，日常僅需清潔氣路與潤滑部件。
