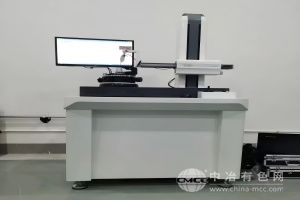

接觸式輪廓測量儀

工作原理

觸針接觸與信號轉換技術：

觸針掃描與位移感知：采用金剛石觸針垂直接觸被測工件表面，通過觸針沿輪廓的移動感知表面高低起伏（如凹凸、波峰波谷），位移精度達納米級。

信號處理與參數計算：位移信號經高精度壓電傳感器轉換為電信號，經濾波、放大后由計算機分析，計算輪廓度（如Ra輪廓算術平均偏差）、間距（輪廓峰谷間距）、角度（輪廓斜率）等參數。

標準符合性：測量結果符合ISO 13566、ISO 4287等國際輪廓標準，確保數據通用性。

應用范圍

行業應用：

機械制造：模具型腔、齒輪齒面的輪廓度檢測，控制精密零件的加工精度。

汽車工業：發動機密封面、變速箱同步器齒面的輪廓評估，保障裝配性能與密封性。

航空航天：渦輪葉片邊緣、液壓閥芯的輪廓誤差測量，滿足極端工況下的可靠性要求。

質量認證：第三方檢測機構對關鍵零部件的輪廓公差合規性驗證（如AS9102航空標準輔助）。

場景覆蓋：

實驗室精密測量、生產線質量控制、維修現場輪廓誤差診斷、高端裝備制造認證。

產品技術參數

參數 規格

測量范圍 輪廓高度：0~500μm；輪廓間距：0~2000μm；輪廓角度：0~180°

分辨率 0.001μm（輪廓高度）；0.01μm（間距）；0.001°（角度）

掃描速度 0.1~2mm/s（可調）；最大掃描長度：1500mm

工件尺寸 最大重量：80kg；適配平臺尺寸：500mm×400mm

傳感器類型 金剛石觸針（接觸式）；可選激光式（非接觸）

數據接口 USB 3.0（高速數據導出）；以太網（聯網控制）

電源 220V AC（50Hz）；功率≤600W

防護等級 IP40（防塵，適應實驗室環境）

尺寸/重量 主機：1000mm×700mm×1300mm；約300kg

工作環境 溫度：20±2℃（恒溫要求）；濕度：≤60%RH（非冷凝）

校準周期 12個月（支持現場自動校準與標準樣塊驗證）

產品特點

高精度輪廓參數測量：

支持輪廓度、間距、角度等10+種輪廓參數測量，分辨率達0.001μm（高度）與0.001°（角度），滿足精密零件（如模具型腔）的加工質量檢測需求。

接觸式觸針掃描技術：

采用金剛石觸針直接接觸工件表面，適配復雜輪廓（如銳邊、小曲率半徑）的測量，避免非接觸式測量的反射誤差。

長距離掃描與穩定驅動：

最大掃描長度1500mm，掃描速度0.1~2mm/s可調，適配大型工件（如汽車覆蓋件）的輪廓檢測；驅動平臺采用高精度導軌，確保掃描穩定性。

智能分析與數據管理：

內置專業分析軟件，支持輪廓參數統計、三維形貌渲染、公差帶分析；通過USB/以太網將數據傳輸至電腦，生成包含圖表、參數、合規判斷的檢測報告。

恒溫與環境適應：

要求工作環境溫度20±2℃，濕度≤60%RH，適配實驗室恒溫環境；主機采用隔振設計，減少外部干擾。

耐用與符合國際標準：

通過CE認證與德國PTB（物理技術研究院）校準認證，檢測結果符合ISO 13566、ISO 4287等國際標準，數據權威可信。
