PMTS-20 便攜式現場金相檢驗系統
產品介紹
便攜式現場金相檢驗系統金相金相檢驗時，不用移動工件，無需切割取樣，直接在工件上研磨、拋光、蝕刻并觀察檢驗，從而保證工件的完整性，是一種無損檢測金相組織的有效工具。研磨、拋光和蝕刻
現場金相檢驗系統適用于大型、不能破壞的產品的金相檢驗，如石油化工、鐵路造船、電廠、電站、設備安裝、大型磨具等行業的安全檢測、質量監督、金相檢查、失效分析。對發電廠、化學工廠、海上平臺等應用的質量控制、檢測和故障分析而言尤為重要
產品特點：

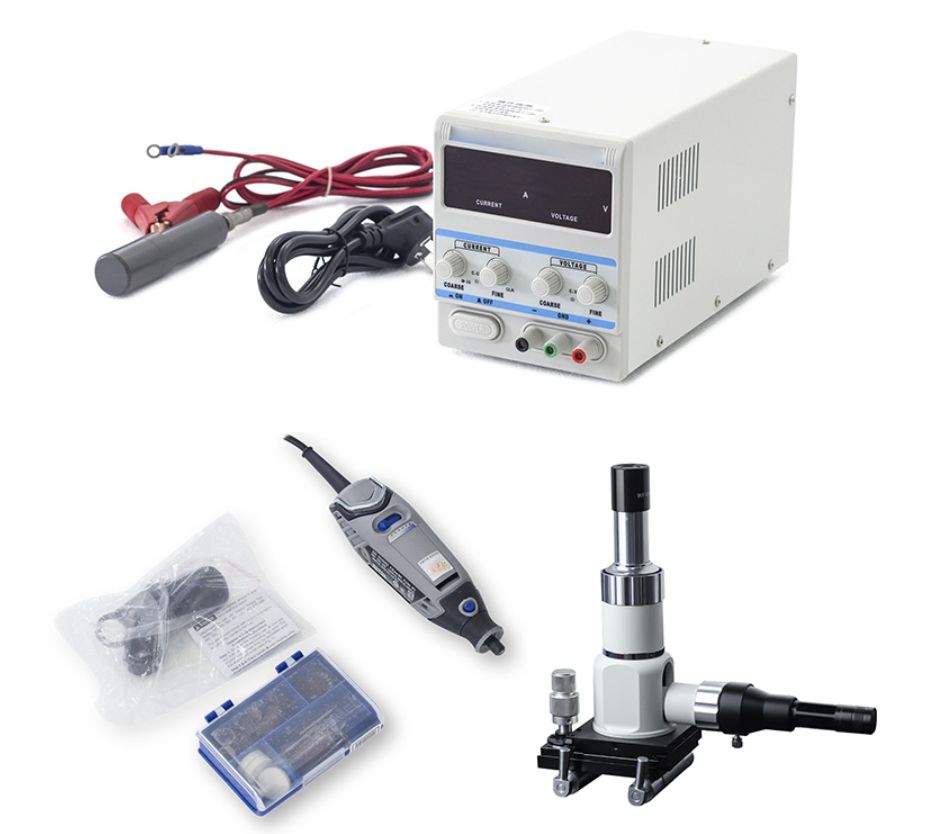

1.該系統配套完整，由下列五個部件中的一個或幾個組成：
1)M-20D便攜式金相顯微鏡
2)MAP-1現場用調速磨拋機(選配）
3)EP-01便攜式電解拋光機(選配）
4)MIAS3000 金相專業分析軟件(選配）
5)AC紙-顯微圖像的復制（選配）
2.該系統完成現場樣品研磨、拋光、蝕刻（機械或電解）、顯微觀察、顯微數碼照相及復型全過程
3.該系統各子部件獨立包裝，便于攜帶
4.使用簡便、無需特別培訓；
5.效率高，能快速得到高質量的顯微組織照片。
M-20D便攜式金相顯微鏡
1.產品特點
1)顯微鏡采用大視場目鏡和平消色差物鏡，有微調機構，焦點穩定，成像清晰。聚光鏡鹵素燈光源，亮度可調，視場均勻平坦；
2)同軸化調焦機構，使顯微鏡小巧且穩定耐用，即使加上較重的相機，也不下滑而重新調焦，圖像清晰穩定；
3)顯微鏡底座配有可通斷磁的高磁性二維移動底座，采用銣鐵硼材料。用戶只需輕扳旋鈕即可實現通斷磁能，適合吸附各種復雜工件表面，如各種直徑管道及平面；
4)視場可在X-Y平面調節；
5)齒輪式機械移動平臺，即使橫向放置顯微鏡，也不會自行下滑；
6)攜帶式LED照明, 色溫均勻照相清晰；
7)可配攝像頭，直接在現場拍照記錄圖片，倍率準確；
8)配套機械/電解現場拋光設備(選件)
放大倍數：100X、125X、400X、500X
物鏡：標配10X、40X、各一只（選配20X,80X）
目鏡：10X, 12.5X 各1只
XY可移動底座：X-Y方向行程20x20mm; 通斷磁基座最小吸附管徑30mm
燈源：LED攜帶式光源和6V15W鹵素燈,兩種光源
便攜式
鋁合金包裝箱：420X280X160mm 1只
重量：2.5Kg
MAP-1現場用調速磨拋機(選配）
微型調速磨拋機
轉速14000-32000r/min, 功率120W, 5檔速度可調
配套附件清單
打磨附件（407）1個、打磨附件（408）2個、打磨附件（432）2個、打磨附件（445）2個
拋光附件（414）2個、拋光附件（429）3個
切割附件（420）5個、切割附件（426）1個
清潔附件（403）1個、清潔附件（428）1個
雕刻附件（191）1個、研磨附件（932）1個
拋光附件夾頭（401）1個、夾頭（402）1個、拋光劑（421）1個、多功能鉆頭（150）1個、夾緊匙1個
精細加工握把1個
EP-01便攜式電解拋光機(選配）
適用于多種金屬材料的拋光與侵蝕。只需幾分鐘，金相組織就可以顯現出來。對于細密的組織與馬氏體，索氏體及不銹鋼等拋光與侵蝕，效果尤為顯著。同樣適合實驗室使用。
便攜式電解拋光由可充電，40V安全電壓提供拋光及浸蝕。
電解拋光機
電壓0~30V,電流0~5A
配套附件清單：
主機1只，電解筆1只，陽極夾1支，脫脂棉1包，遮蔽紙50張，電源線1根
MIAS3000 金相專業分析軟件(選配）
相機：300萬像素彩色CCD相機 1只
專用接口：連接顯微鏡數碼CCD的接口
金相分析軟件：390個分析模塊，滿足不同行業客戶需求
筆記本：1臺 （選配）
AC紙-顯微圖像的復制（選配）
復制法能夠在實驗室條件下執行顯微鏡檢查。復制法用于制作幾何形狀的反向副本，可在放大率高達 500x 的光學顯微鏡下顯示金相制備之后的微觀結構。其還可用于復制微觀結構，如顆粒尺寸、內含物和焊接點。
