工作原理
FUT880基于全數字脈沖反射式超聲波檢測原理實現缺陷定位：
儀器通過壓電陶瓷探頭向被測材料發射高頻脈沖超聲波（頻率范圍0.1-25MHz），超聲波在材料內部傳播時，遇到缺陷界面或底面會產生反射回波。接收探頭捕獲回波信號后，經32位ADC（采樣率≥1GHz）高速數字化處理，再由FPGA+ARM四核處理器完成信號濾波、增益補償、波束合成及缺陷定位分析。儀器支持A掃描（波形）、B掃描（剖面成像）及C掃描（平面成像）三模式實時顯示，可精準呈現缺陷位置、深度及分布，檢測結果符合ISO 10863、ASTM E2373等國際標準。
應用范圍
適用于以下場景的快速無損檢測需求：
汽車制造：車身焊縫、底盤鑄件及鋁合金輪轂的裂紋與氣孔篩查；
石油化工：壓力容器、管道焊縫的腐蝕、裂紋及未熔合檢測；
建筑結構：鋼結構橋梁、混凝土預埋件的內部空洞與脫粘定位；
航空航天：復合材料層板、蜂窩結構的脫粘與沖擊損傷驗證。
技術參數

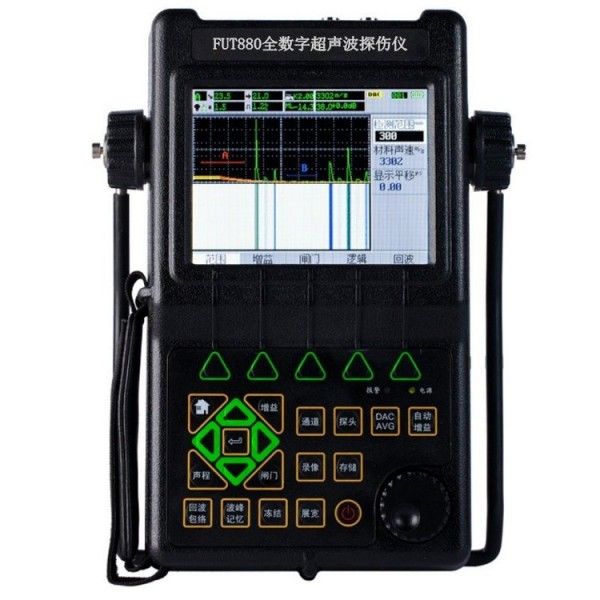

型號：FUT880
檢測模式：A掃描+B掃描+C掃描（實時同步顯示）
頻率范圍：0.1-25MHz（寬頻探頭兼容）
動態范圍：≥130dB
垂直線性誤差：≤0.2%
水平線性誤差：≤0.01%
靈敏度余量：≥70dB（深600mm Φ2平底孔）
增益調節：0-130dB（0.01dB步進）
成像分辨率：0.05mm（C掃描平面）
數據存儲：≥5000組檢測圖像（支持1TB SSD擴展）
通信接口：USB 3.2、千兆以太網、5G/WiFi 6E
電源：鋰離子電池（18.5V/12000mAh，連續工作≥18小時）
防護等級：IP68（防塵防水，適應-40℃至80℃環境）
重量：≤4.2kg（含電池）
產品特點
超高速數據采集：1GHz采樣率與FPGA+ARM四核處理器協同工作，實現每秒千幀級實時成像，檢測效率提升5倍；
多模態智能融合：支持A/B/C掃描三視圖同步顯示，內置AI缺陷識別算法，可自動標記缺陷類型并生成檢測報告；
超寬頻檢測能力：0.1-25MHz頻率范圍覆蓋超薄材料（0.1mm）至超厚件（1m）檢測需求，兼容單晶、雙晶及相控陣探頭；
超強環境適應性：全鈦合金機身通過MIL-STD-810H軍標認證，配備自加熱屏幕與三級減震系統，適應極寒、高溫及強振動環境；
云端協同管理平臺：通過5G/WiFi 6E實現檢測數據秒級上傳，支持多終端遠程監控、AI輔助診斷及區塊鏈存證，助力企業構建數字化質量管理體系。
