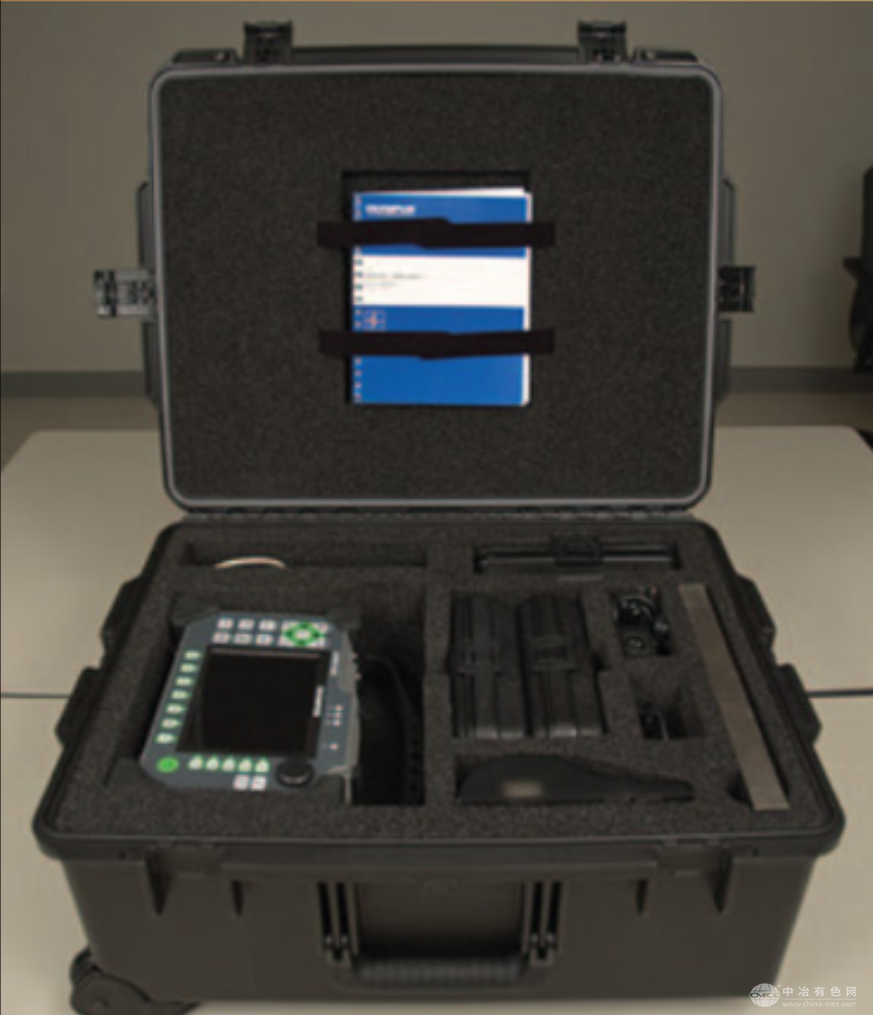

工作原理
該設備基于脈沖反射式超聲波檢測技術實現缺陷定位與定量分析：
檢測時，探傷儀通過壓電換能器（探頭）向被檢材料發射高頻脈沖超聲波（1-10MHz），超聲波在材料內部傳播時，遇到缺陷或底面會產生反射回波。全數字化接收電路將回波信號轉換為數字信號，經高速ADC（采樣率≥100MHz）采集后，由FPGA+DSP雙核處理器完成濾波、增益補償、閘門觸發等處理，最終在彩色TFT顯示屏上呈現A掃描波形、B掃描成像或C掃描剖面圖。用戶可通過峰值記憶、DAC曲線（距離-幅度校正）等功能精準定位缺陷位置，并依據回波幅度、傳播時間計算缺陷當量尺寸（如Φ2mm平底孔當量）。
應用范圍
適用于以下場景的內部缺陷檢測：
航空航天：飛機蒙皮、渦輪葉片、焊接結構的疲勞裂紋檢測；
石油化工：壓力容器、管道焊縫的腐蝕、分層及未熔合缺陷評估；
鐵路交通：車輪、車軸、鋼軌的內部夾雜物與核傷篩查；
電力能源：風電塔筒、核電設備、鍋爐管板的焊縫質量驗證；
金屬加工：鑄件、鍛件、棒材的疏松、縮孔及白點缺陷識別。
技術參數
頻率范圍：0.5-15MHz（寬頻帶探頭兼容）
動態范圍：≥120dB
垂直線性誤差：≤1%
水平線性誤差：≤0.1%
靈敏度余量：≥62dB（深200mm Φ2平底孔）
分辨率：≥40dB
增益范圍：0-110dB（步進0.1dB）
閘門數量：雙獨立可調閘門（支持邏輯與/或組合）
顯示方式：5.7英寸彩色TFT液晶屏（640×480像素）
數據存儲：≥1000組檢測波形與參數（支持U盤擴展）
通信接口：USB 2.0、RS232
電源：鋰離子電池（連續工作≥8小時）
防護等級：IP65（防塵防水）
產品特點
全數字化智能處理：采用FPGA+DSP雙核架構，實現信號高速采集與實時濾波，有效抑制噪聲干擾，提升微小缺陷檢出率；
多模式成像顯示：支持A掃波形、B掃描成像、C掃描剖面及DAC曲線同步顯示，缺陷定位更直觀，評估更精準；
一鍵自動校準：內置智能校準向導，可快速完成探頭零點、K值、聲速及DAC曲線的自動標定，減少人為操作誤差；
超強環境適應性：全金屬機身配合IP65防護等級，適應-20℃至50℃極端環境，滿足野外、車間等復雜場景檢測需求；
云端數據管理：通過USB/WiFi接口將檢測數據上傳至云端平臺，支持多終端訪問、報告生成及大數據分析，助力用戶實現檢測流程數字化管理。
