工作原理

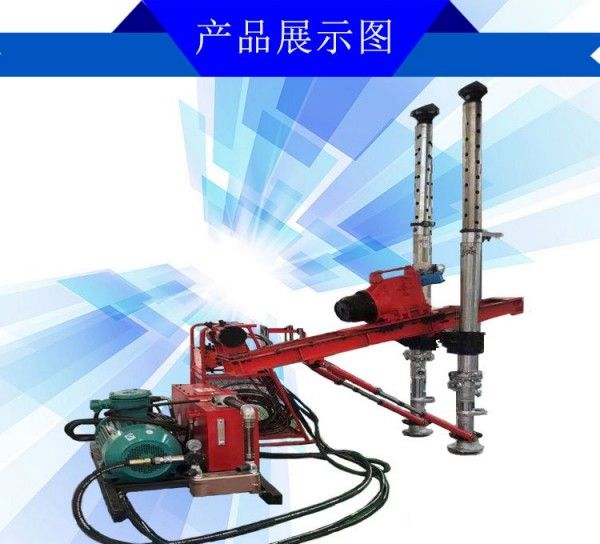

ZYJ-270/170采用全液壓動力傳動與智能閉環控制技術：
井下防爆電機驅動變量柱塞泵，將液壓能轉化為高壓油液，通過多路換向閥分配至回轉系統與給進系統?；剞D系統由液壓馬達經一級行星齒輪減速輸出270N·m扭矩，配合0-220r/min高轉速設計，實現軟巖至中硬巖層（f≤6）的快速破巖；給進系統通過液壓油缸驅動，提供0-60kN連續可調的推進力，并支持恒壓自動鉆進模式，可根據地層硬度自動調整推進速度與回轉扭矩。設備集成壓力、扭矩、位移傳感器，通過PLC控制器實時監測鉆進狀態，當遇到卡鉆、瓦斯超限等異常時，自動觸發報警并啟動應急回退或停機保護。架柱結構采用高強度合金鋼管焊接而成，通過液壓頂緊裝置與巷道頂板剛性連接，確保鉆進過程中機身振動幅度≤2mm，保障鉆孔垂直度。
應用范圍
適用于煤礦井下150米以內的中深孔作業場景，包括：
巷道頂板錨索支護孔（鉆孔直徑28-42mm，深度10-30m）；
掘進工作面瓦斯抽采順層孔（鉆孔直徑94-133mm，深度50-120m）；
地質構造探測孔、斷層封堵驗證孔及水文觀測孔（鉆孔直徑75-170mm，深度30-150m）；
設備安裝基礎孔及管線鋪設導向孔等輔助工程。
設備可適配金剛石復合片鉆頭、硬質合金鉆頭及螺旋鉆桿，滿足多樣化地層與孔徑需求。
技術參數
額定扭矩：270N·m
鉆孔直徑范圍：28-170mm
鉆進深度：0-150m（視地層條件）
回轉速度：0-220r/min（無級調速）
給進力：0-60kN（連續可調）
起拔力：80kN
主機重量：7.2t（不含架柱）
架柱高度：2.0-4.0m（液壓可調）
適配動力：防爆柴油機或1140V/660V防爆電機
防護等級：IP65（防塵防水）
防爆標志：ExdI Mb
產品特點
高轉速高效破巖：270N·m扭矩與220r/min高轉速協同，單班鉆進效率達120-150m，較傳統設備提升40%；
輕量化模塊化設計：主機與架柱分體運輸，通過快換接頭30分鐘內完成組裝，適應井下狹窄空間作業；
智能安全防護系統：集成鉆孔壓力監測、瓦斯預警、防噴孔裝置及架柱防松鎖緊機構，通過三級報警機制保障施工安全；
高精度穩定鉆進：液壓可調架柱配合動態減振技術，鉆孔垂直度偏差≤0.5°，滿足瓦斯抽采孔嚴苛精度要求；
低能耗長壽命設計：采用節能型液壓系統與耐磨材料，綜合能耗降低25%，關鍵部件壽命超10000小時。
