鋼絲繩格柵除污機

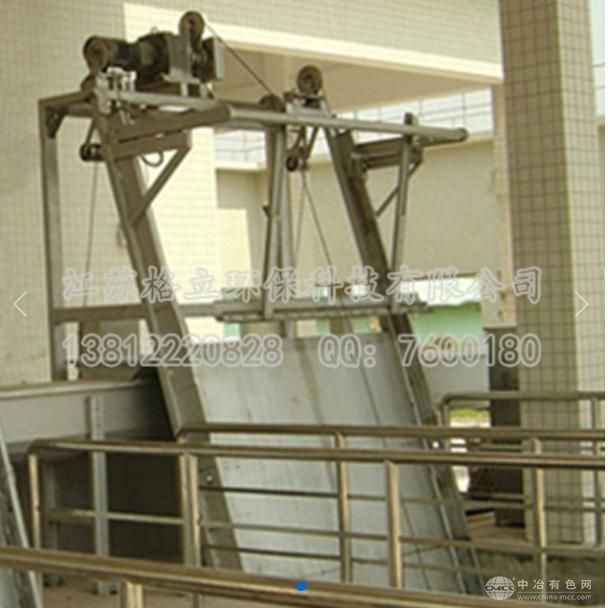

GY型鋼絲繩格柵除污機

產品介紹：

傳統的鋼絲繩牽引式格柵除污機易出現亂繩情況。因此，運轉不正常、效率低且安裝調試十分復雜。我公司在吸收了國外同類產品已取得的成功經驗的基礎上，精心設計了全新的鋼絲繩格柵除污機，該設備安裝簡便，運行平穩，不再出現鋼絲繩亂繩問題。

工作原理：

污水流經格柵，大于柵隙的固體垃圾被水下柵條攔截。啟動運行按鈕，使翻耙電機開始工作，耙斗張開至預定位置時，設置在翻耙裝置的感應開關指令該電機停止，耙斗升降電機開始工作，并帶動耙斗沿二側導軌向下運行，當耙斗下行至格柵井底時，傳動軸上串聯的高度限制器工作，耙斗運行電機停止，并自動開啟翻耙電機并完成合耙動作，耙斗插入水下柵條間隙中，合耙到位后自動停止，升降電機開始工作，耙斗在鋼絲繩的牽引下上升將柵前的垃圾撈起，當耙斗上升至卸料口時，上部機架處的清污刮板隨耙斗的上升動作自動將垃圾刮入輸渣設備，耙斗繼續上升至一定高度時，限位器切斷電源，單次清污過程完成，也可連續工作。

特點與應用：

◆耙斗設計適用于較大懸浮物、漂浮物及較深渠道。

◆夾片式導繩機構，徹底解決了亂繩的煩惱。

◆無需水下檢修，維護管理方便。

◆上、下限位及翻耙限位設置可調雙保險觸點，確保設備在限位開關故障時安全運行。

GY型鋼絲繩格柵除污機耙斗容積及牽引力大，可廣泛應用于截取自來水廠、雨水泵站、發電廠冷卻水取水口、城市污水處理廠及工業廢水中粗大的固體懸浮物，是理想的大型水源預處理設備。

外形圖：

外形圖：B=機寬，H=渠深，H1=出渣高度，H2≈H+H1+2000，α=安裝角度

五、過水流量測算

格柵過水流量計算公式： Q≈KBhV

其中： Q： 格柵過水流量。

K： 是格柵縫隙有關的流量系數，見流量系數表。

B ：格柵寬度。

h ：過流水深，一般按1m或低于渠深 300mm 以上。

V ：過流流速，一般按 0.6~ 1.2 m /s 計算。
