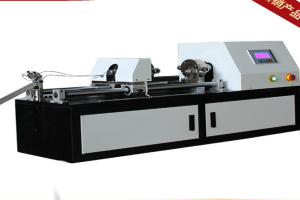

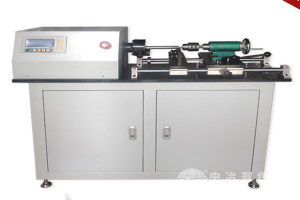

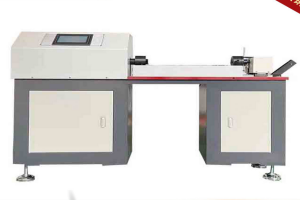

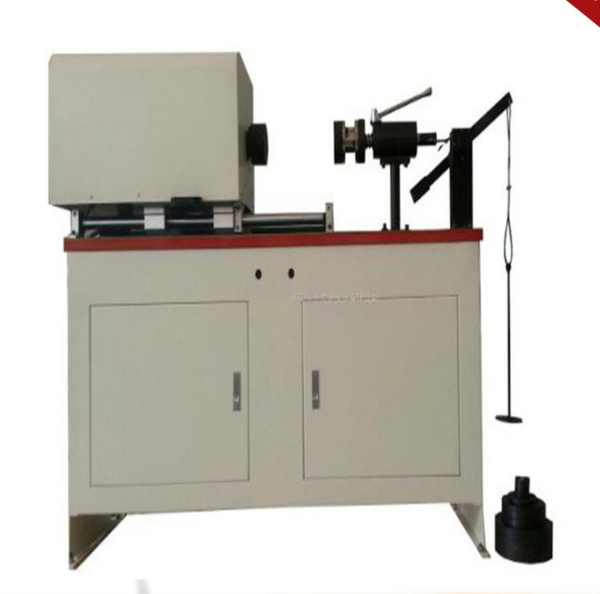

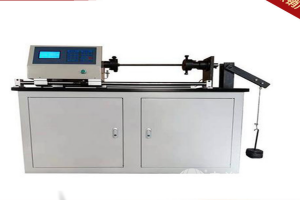

金屬絲線材扭轉測試儀

工作原理

該設備采用高精度伺服電機驅動系統，通過減速機與扭矩傳感器聯動，驅動試樣夾具實現±360°范圍內的連續扭轉（頻率0.01-10Hz可調）。測試過程中，扭矩傳感器（量程0.01-50N·m，分辨率0.0001N·m）實時采集扭轉阻力，角度編碼器（精度±0.01°）同步監測扭轉角度變化，工業計算機自動記錄扭矩-角度曲線，并在試樣斷裂或達到預設扭轉次數時觸發停機，生成包含最大扭矩、扭轉次數等參數的試驗報告。

應用范圍

電子元器件：檢測手機振動馬達、耳機音圈用超細漆包線的抗扭轉疲勞性能；

醫療器械：評估心臟支架、微創手術器械用鎳鈦合金絲的扭轉可靠性；

航空航天：驗證航天器用鈦合金絲、鈹青銅絲的抗扭轉斷裂韌性；

精密制造：測試光纖光纜加強芯、彈簧用不銹鋼絲的扭轉強度，優化熱處理工藝。

技術參數

試樣直徑范圍：Φ0.01mm-Φ5mm（支持非標定制至Φ8mm）；

最大扭轉角度：±360°（無級可調），角度重復性±0.05°；

扭轉頻率范圍：0.01-10Hz（連續可調），扭矩控制精度±0.2%；

測試模式：連續扭轉/定次數扭轉雙模式可選，支持正向/反向交替測試。

產品特點

超微扭矩精準測量：采用高靈敏度應變式扭矩傳感器，實現0.0001N·m級微扭矩檢測，避免細絲過載損傷；

高速數據采集：采樣頻率達10kHz，完整捕捉扭轉過程中的瞬態波動，確保數據真實性；

智能斷裂識別：集成聲發射傳感器與振動分析算法，實時監測試樣裂紋萌生，提前500次循環預警斷裂風險；

模塊化夾具設計：快換式氣動夾具適配不同直徑試樣，30秒內完成裝夾，提升測試效率。
