工作原理

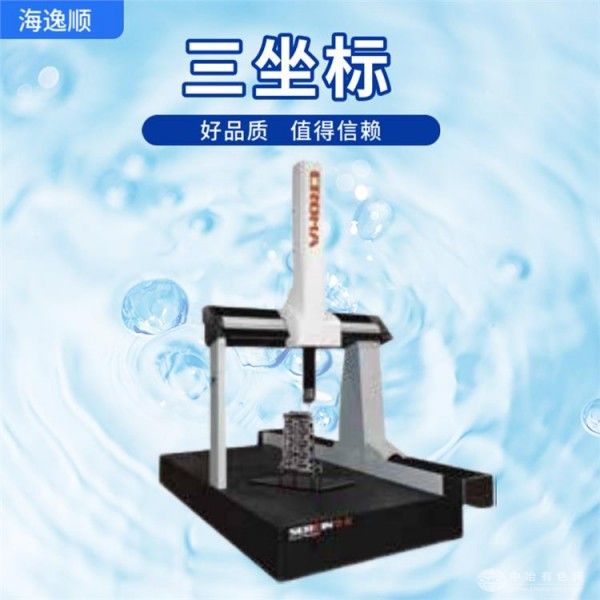

設備基于移動橋式結構，以花崗巖工作臺為基準平面，X軸導軌固定于基座，Y軸橫梁沿X軸移動，Z軸主軸在橫梁上垂直滑動，形成三軸聯動測量系統。測量時，高精度測頭（如RENISHAW MH20i雙旋轉測頭）接觸工件表面，觸發信號通過光學尺或光柵尺實時反饋三軸位移數據，系統結合測頭半徑補償算法，自動計算被測點的三維坐標（X/Y/Z）。通過多點擬合，可重構直線、圓、圓柱、球等幾何元素，并輸出位置度、垂直度、圓度等形位公差值。
應用范圍
覆蓋高精度檢測全場景：在汽車制造中，用于發動機缸體、變速器殼體的孔系位置度檢測及曲面輪廓掃描；航空航天領域支持渦輪葉片型面偏差分析、復合材料構件的孔位精度驗證；精密機械行業可完成模具型腔尺寸測量、齒輪齒形誤差評估；電子元器件領域適用于手機中框平面度檢測、PCB板焊盤位置校準。設備支持接觸式與非接觸式測頭切換，兼顧微米級精密零件與大型結構件的檢測需求。
技術參數
測量范圍：X/Y/Z軸行程達1200×1500×1000mm，適配不同規格工件；示值誤差≤(2.5+L/300)μm（L為被測長度，單位：mm），分辨率0.5μm；最大運動速度430mm/s，加速度500mm/s2，承重能力達2200kg；采用ZEISS direct VAST XXT掃描技術，支持連續測點采集；環境適應性：工作溫度20±2℃，濕度30%-70%，氣源壓力0.6-0.8MPa。
產品特點
高剛性結構：整體花崗巖基座與橫梁設計，搭配環抱式空氣軸承導軌，消除熱變形誤差，確保長期穩定性；
智能控制系統：搭載NOVA 32位數控系統，支持螺旋路徑插補與球型路徑插補，提升圓柱、曲面測量效率；
多誤差補償：集成溫度補償、光柵尺誤差修正及測頭半徑補償算法，降低環境與設備因素對精度的影響；
人性化操作：配備操縱盒與應急開關，支持測頭防碰撞保護，兼容DMIS測量軟件，實現CAD模型比對與自動生成檢測報告。
