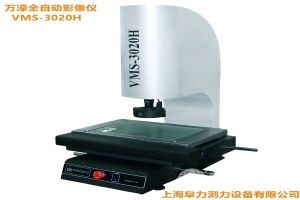

工作原理
設備通過高精度光學鏡頭將被測工件成像至CCD/CMOS傳感器，轉換為數字圖像后，由專業測量軟件對圖像進行邊緣提取、輪廓識別等處理，結合光柵位移傳感器（X/Y/Z軸）的位移數據，自動計算工件的尺寸（如長度、角度、圓徑等）、形位公差（如平面度、垂直度）及幾何特征；全自動型號支持程序預設，可自動完成對焦、尋邊、測量及數據輸出，減少人工操作。
應用范圍
廣泛應用于機械制造、電子元件、精密模具、五金加工、汽車零部件、航空航天等行業，適用于小批量多品種或大批量生產中的二維尺寸檢測、形位公差驗證、輪廓分析，滿足質量抽檢、過程控制及研發階段的需求。
產品技術參數（參考值，具體以官方數據為準）
測量范圍：X軸300mm，Y軸200mm，Z軸（可選）約200mm；
分辨率：0.5μm（X/Y軸光柵）；
測量精度：±(2+L/200)μm（L為測量長度，單位mm）；
鏡頭類型：連續變倍鏡頭（0.7X-4.5X），支持自動變倍；
光源：上表面光（LED環形）、下輪廓光（LED背光源），亮度可調；
最大工件尺寸：約300×200×200mm（長×寬×高）；
軟件功能：支持自動測量程序（CNC）、幾何元素測量（點、線、圓、弧等）、形位公差計算（平面度、平行度等）、數據導出（DXF/CAD/Excel）；
電源：AC 220V 50Hz，功率約500W；
外形尺寸：約1000×800×1600mm（長×寬×高）；
重量：約300kg。
產品特點
全自動智能測量：支持CNC程序控制，可預設測量路徑與參數，自動完成對焦、尋邊、測量及數據輸出，提升檢測效率；
高精度成像：采用連續變倍鏡頭與高分辨率CCD，配合亞像素邊緣提取技術，確保微米級測量精度；
操作便捷：配備專業測量軟件，界面直觀，支持一鍵測量、多工件批量檢測及數據自動保存；
適用性廣：可測量各類二維尺寸（長度、角度、圓徑等）及形位公差，兼容金屬、塑料、陶瓷等多種材料；
穩定可靠：全金屬機身結構，抗振動干擾，光柵系統與導軌精度高，長期使用穩定性好；
數據兼容：支持導出DXF、CAD、Excel等格式，便于與質量管理系統對接，符合ISO/ASME等國際標準。
