工作原理

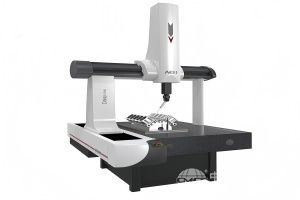

Daisy686 通過三軸（X、Y、Z）聯動實現空間坐標測量：
測頭觸測：RENISHAW MH20i 測頭接觸被測零件表面，觸發信號并記錄當前坐標值。
光柵尺反饋：三軸導軌上的英國雷尼紹金屬光柵尺（分辨率 0.1μm）實時反饋位移數據，確保坐標精度。
數據處理：AC-DMIS 軟件對采集的坐標點進行擬合計算，生成圓、圓柱、曲面等幾何元素，并輸出尺寸、形狀及位置公差報告。
誤差補償：設備內置溫度補償模塊，可修正環境溫度（20±2℃）對花崗巖導軌熱膨脹的影響，保障測量穩定性。
應用范圍
Daisy686 適用于多場景精密測量需求：
機械制造：檢測箱體、齒輪、軸類零件的形位公差（如平行度、垂直度）。
汽車工業：驗證發動機缸體、變速器殼體等關鍵部件的加工精度。
航空航天：分析渦輪葉片、機匣等高溫合金零件的曲面輪廓與壁厚差。
電子行業：測量 PCB 板、連接器等微小零件的三維尺寸及裝配間隙。
模具制造：逆向工程中掃描模具型面，生成 CAD 模型用于修復或復制。
產品技術參數
參數 規格
型號 Daisy686
結構類型 移動橋式（全封閉框架）
測量范圍 X×Y×Z 600mm×800mm×600mm
最大載荷 800kg
光柵尺分辨率 0.1μm
測頭系統 RENISHAW MH20i（手動雙旋轉可分度）
探測誤差（MPEP） ≤2.4μm
示值誤差（MPEE） ≤2.4+L/300μm（L 為測量長度）
控制系統 MORA（歐洲專用數控系統）
數據處理 DELL 工業計算機
軟件 AC-DMIS（獨立知識產權）
外形尺寸 1356mm×1940mm×2710mm
凈重 800kg
電源 220V，50Hz
工作溫度 20±2℃
產品特點
高精度與穩定性：
三軸導軌采用優質泰山青花崗巖，熱膨脹系數小，溫度穩定性優異。
橫梁采用精密斜梁設計技術，重心低、剛性強，動態誤差小。
自潔式預載荷高精度空氣軸承組成靜壓氣浮式導軌，運動平穩無磨損。
高效測量與靈活性：
RENISHAW MH20i 測頭支持 168 個空間位置分度，可快速切換測量角度。
測頭座可選 PH10T 自動旋轉分度款，具備 720 個空間位置及防碰撞保護功能。
AC-DMIS 軟件支持批量測量程序編輯，可一鍵完成復雜零件的全尺寸檢測。
耐用性與可靠性：
關鍵部件（如橫梁、工作臺）采用航空鋁合金壓鑄成型，經高溫固溶處理，抗變形能力強。
驅動系統采用高性能直流伺服電機與齒形帶傳動，傳動精準且維護成本低。
設備通過 IP54 防護等級測試，適應車間粉塵環境。
人性化設計與安全性：
固定式優質花崗巖工作臺承載能力強，裝卸空間寬闊便捷。
Z 軸配備氣缸平衡裝置，定位精度高且操作省力。
控制系統采用上下位機雙計算機架構，抗干擾能力強，數據傳輸穩定。
