工作原理

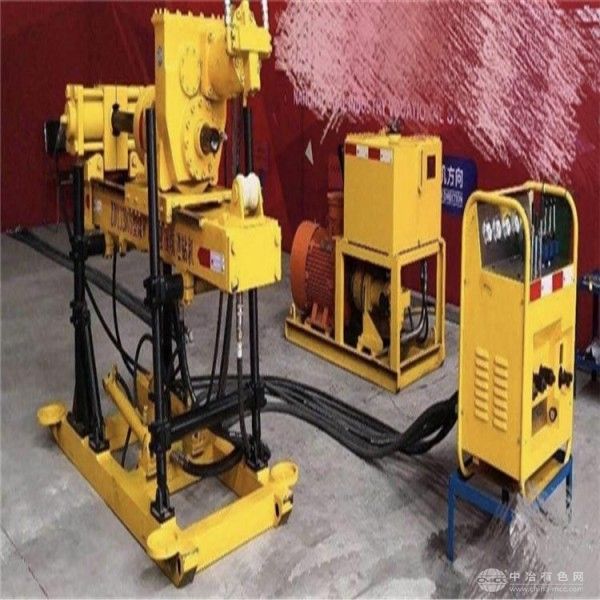

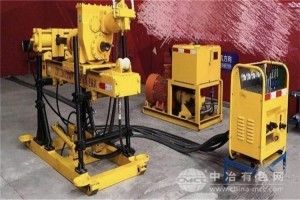

ZDY4000采用全液壓動力傳動與閉環控制技術：
液壓泵將電機輸入的機械能轉化為高壓油液，驅動動力頭回轉馬達與給進油缸協同作業。動力頭通過兩級行星齒輪減速機構將扭矩放大至4000N·m，帶動鉆桿旋轉破碎巖層；給進油缸提供0-35kN連續可調的推進力，實現鉆進與起拔的精準控制。系統集成壓力傳感器與扭矩傳感器，實時監測鉆進參數，并通過PLC控制器自動調整回轉速度（0-180r/min無級調速）與推進力匹配，確保鉆進過程穩定高效。當遇到卡鉆或地層突變時，液壓系統自動觸發過載保護，快速泄壓并停機，避免設備損壞。
應用范圍
適用于煤礦井下中硬巖層（f≤8）的200m以內深孔施工，包括瓦斯抽采孔（直徑94-150mm）、探放水孔、地質構造探測孔及巷道掘進超前鉆孔等?？刹渴鹩诰C采工作面、掘進巷道及高瓦斯礦井區域，滿足水平孔、仰角孔及俯角孔的多樣化施工需求，助力煤礦實現“短平快”的安全勘探目標。
技術參數
額定扭矩：4000N·m
鉆進深度：0-200m（視地層條件）
鉆孔直徑：94-150mm
回轉速度：0-180r/min（無級調速）
給進力：0-35kN（連續可調）
起拔力：45kN
主機重量：4.8t（含動力系統與夾持器）
外形尺寸（長×寬×高）：3000×1200×1700mm
適配電源：380V/50Hz（井下防爆電機）
防護等級：IP55（防塵防水，適應煤礦潮濕、粉塵環境）
產品特點
高扭矩短距鉆進：4000N·m扭矩輸出可輕松破碎中硬巖層，200m鉆進深度滿足井下短周期勘探需求，效率較傳統設備提升25%；
輕量化靈活部署：主機重量僅4.8t，支持巷道內快速移動與多角度調整，適應狹窄空間作業；
智能化安全防護：集成鉆孔壓力實時監測與自動停機功能，當水壓或瓦斯壓力異常時，立即啟動防噴裝置，符合《煤礦安全規程》嚴苛標準；
模塊化快速維護：動力頭、夾持器等關鍵部件采用快拆設計，單件更換時間≤25分鐘，降低停機維修成本；
高適應性設計：兼容金剛石復合片鉆頭、三翼合金鉆頭等多種工具，可應對復雜地質條件下的高效鉆進需求。
