工作原理

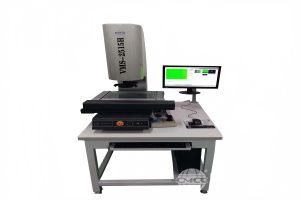

VMS-2515H 基于光學影像投影與數字圖像處理技術，通過以下步驟實現測量：
光學成像：高分辨率彩色 CCD 攝像機捕捉工件表面影像，經變倍鏡頭（0.7X-4.5X）放大后，形成高清晰度圖像。
光源系統：采用程控恒流驅動的八區表面冷光光源，通過獨立調節各區域亮度，適應不同材質工件的反射特性，消除陰影與反光干擾。
圖像處理：內置亞像素細分技術，將圖像分辨率提升至 0.1μm 級別，精準識別邊緣輪廓。結合自動尋邊算法，快速定位特征點（如圓心、交點、直線端點）。
運動控制：X、Y、Z 三軸由步進伺服電機驅動，定位精度達 0.5μm，Z 軸支持 150mm 升降行程（可選配至 300mm），實現多高度工件的自動對焦。
軟件分析：搭載自主開發的 QMS3D 或 QIM5008 軟件，支持幾何元素測量（點、線、圓、弧等）、形位公差分析（直線度、垂直度、同心度）及 SPC 統計過程控制，數據可導出為 Excel、DXF 或 AutoCAD 格式。
應用范圍
機械制造：檢測齒輪、軸承、螺紋等零件的尺寸精度與形位公差。
電子電器：測量 PCB 板、連接器、端子等微小元件的引腳間距與輪廓度。
模具工業：驗證模具型腔、型芯的加工誤差，支持逆向工程數據采集。
塑膠五金：分析塑料件、沖壓件的縮水率與毛刺高度，控制注塑工藝穩定性。
汽車與航空：檢測渦輪葉片、發動機零件的曲面輪廓，確保符合設計規范。
科研教育：用于材料科學實驗中的微觀結構測量與教學演示。
產品技術參數
參數類別 規格
型號 VMS-2515H
測量范圍 X/Y 軸：250×150mm；Z 軸：150mm（可選 300mm）
分辨率 0.5μm
示值誤差 E1XY=(2.5+L/100)μm（L 為被測長度，單位：mm）
光源系統 八區程控冷光光源，支持表面光與輪廓光獨立調節
變倍鏡頭 0.7X-4.5X 連續變倍，視頻倍率 20X-128X
影像系統 1/2″ 彩色 CCD 攝像機，物方視場 11.1mm-1.7mm
運動控制 X/Y 軸速度 180mm/s（部分型號達 200mm/s），Z 軸自動對焦
工作臺 金屬臺尺寸 450×280mm，玻璃臺尺寸 306×196mm，承重 ≥30kg
電源與功耗 AC 100-240V 50/60Hz，功率 250W（不含電腦）
外形尺寸 760×600×900mm
儀器重量 146kg
產品特點
高精度與穩定性：
三軸伺服控制結合光柵尺閉環反饋，定位重復性 ≤0.5μm。
花崗石底座與立柱設計，熱膨脹系數低，長期使用不變形。
智能化操作：
一鍵測量：通過預設程序自動完成尋邊、對焦、測量與報告生成。
激光定位：內置激光指示器快速定位工件，減少人工對齊誤差。
自動變倍（選配）：切換倍率時無需重復像素校正，提升多倍率測量效率。
多功能性：
支持 10 種基本幾何元素測量與 12 種組合元素構造（如距離、角度、平行度）。
兼容 SPC 統計分析，可生成 Cp/Cpk 工藝能力指數報告。
提供同軸光鏡頭（選配），便于測量盲孔或深槽結構。
耐用性與兼容性：
防護等級 IP40，適應粉塵環境；防靜電設計減少電子元件干擾。
支持 Renishaw 測頭（選配），實現接觸式測量與影像測量的復合應用。
擴展性與軟件支持：
可選配操縱手柄，支持手動微調與程序控制雙模式操作。
軟件支持 DXF 圖紙導入比對，實現虛擬與實際工件的偏差分析。
