工作原理
切割方式：通過高速旋轉的切割片（如金剛石、碳化硅材質）對試樣進行機械切割。
進給控制：采用手動平臺縱向推動（Y 向進給），配合可調節的進給速度（如 0.01-0.5mm/s），實現精準切割。
冷卻系統：循環冷卻液（如水或專用切削液）通過噴嘴覆蓋切割區域，防止試樣因高溫發生相變或氧化，確保截面平整。
安全防護：雙面透明有機玻璃窗口與內置 LED 照明燈提供清晰觀察視野，急停按鈕與防護罩保障操作安全。
應用范圍
材料科學：分析金屬合金、陶瓷等材料的顯微結構，驗證熱處理效果。
制造業：檢測焊接接頭、涂層結合力（如汽車零部件、航空航天零件）。
實驗室研究：切割不規則試樣（如圓柱體、多角形）進行金相顯微鏡觀察。
質量控制：對批量工件進行抽檢，確保符合設計公差要求。

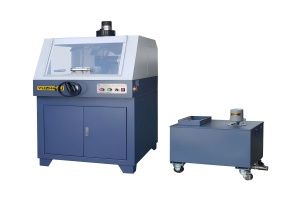

產品技術參數
參數類別 規格
型號 QG-5
切割方式 手動，平臺 Y 向進給
切割片尺寸 Φ380×2.8×Φ32mm（可選 Φ350×2.5×Φ32mm 或 Φ400×3×Φ32mm）
最大切割截面 100×120mm
Y 軸行程 265mm
主軸轉速 2800r/min
電機功率 4kW
切割平臺尺寸 250×240mm（帶 12mm T 型槽）
切割夾具 螺紋夾具，鉗口高度 60mm，開口 120mm
輸入電源 380V，50Hz，10A，三相五線
外形尺寸 800×900×1640mm
重量 340kg
水箱容量 100L
水泵流量 25L/min
標準配置 主機、水箱、切割片、呆扳手、內六角扳手、進水管、出水管、風機管、說明書等
產品特點
高精度與穩定性：
雙快速夾緊機構與不銹鋼夾具鉗口，確保試樣固定牢固，切割過程無振動。
切割片直徑達 Φ380mm，配合 2800r/min 高速旋轉，實現高效切割。
安全與便捷性：
雙罩殼全封閉結構防止冷卻液飛濺，透明窗口與 LED 照明提升操作可視性。
內置沖洗水槍與柜式結構，便于清理切割耗材與維護設備。
多功能性與適應性：
支持最大 100×120mm 切割截面，兼容多種不規則試樣（如圓柱體、多角形）。
可選配不同規格切割片（如 Φ350mm、Φ400mm），適應不同材料硬度需求。
耐用性與經濟性：
夾具鉗口與工作臺面采用不銹鋼材質，延長使用壽命。
循環冷卻系統減少冷卻液消耗，降低長期使用成本。
