工作原理
該設備基于高精度電液伺服動態加載與多參數閉環控制技術實現超大型試樣測試：
試驗時，試樣水平固定于兩端液壓自對中夾具之間，高壓油泵驅動電液伺服閥，精準控制液壓缸的軸向加載速率與方向。加載過程中，高精度輪輻式負荷傳感器（量程0-3500kN）實時采集力值信號，激光位移傳感器與拉線編碼器同步記錄試樣變形量，數據經工業計算機處理后，自動生成應力-應變曲線、載荷-位移曲線及蠕變/松弛速率曲線，并計算抗拉強度、屈服強度、斷后伸長率及疲勞壽命等參數。系統支持力控制、位移控制、應變控制及動態循環加載模式，可模擬材料在靜態拉伸、動態疲勞及恒載荷蠕變等極端工況下的力學行為。
應用范圍
適用于以下場景的超大型、高強度試樣力學性能測試：
橋梁工程：懸索橋主纜、斜拉橋拉索的拉伸強度與疲勞壽命評估；
風電領域：葉片根部錨固件、塔筒法蘭連接的極限承載力驗證；
船舶海工：系泊鏈、深海鉆井平臺錨鏈的抗拉斷裂韌性分析；
核電裝備：壓力容器螺栓、蒸汽發生器傳熱管的蠕變持久性能測試；
航空航天：碳纖維復合材料機身結構、火箭發動機殼體的界面結合強度研究；
科研教學：材料力學課程中的塑性變形機理研究及新型超材料開發。
技術參數
最大試驗力：3000kN（300噸）
力值精度：±0.5%
位移分辨率：0.001mm
速度范圍：0.002-30mm/min（可擴展至50mm/min）
有效拉伸空間：15m（支持定制擴展至20m）
夾具形式：液壓自對中夾具（支持大直徑、異形截面）
驅動方式：電液伺服閥控液壓缸
控制系統：全數字閉環控制，支持力、位移、應變三閉環同步
環境適應性：可選配高溫爐（-70℃至600℃）或低溫箱
數據接口：USB、RS232、以太網、5G模塊
電源：AC380V±10%，50/60Hz，50kW
外形尺寸：18m×3m×3.5m（典型）
產品特點

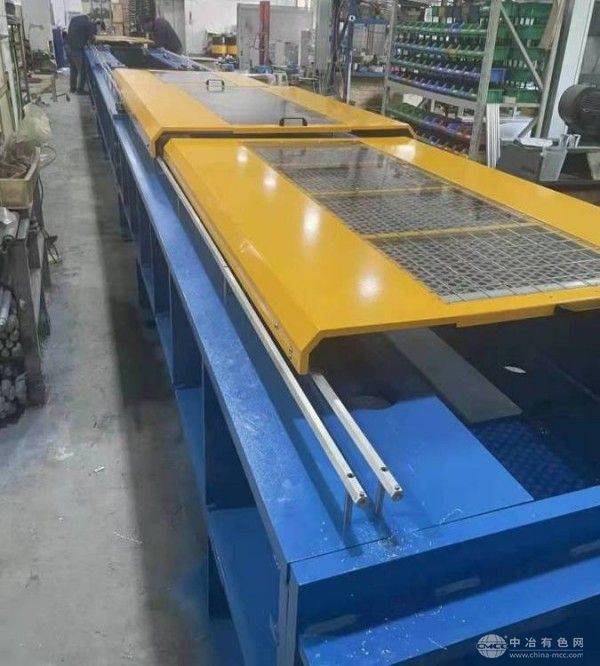

超長水平試驗空間：15米標準拉伸空間，可擴展至20米，滿足跨海大橋纜索、深海管道等超長試樣測試需求；
超高剛性框架結構：預應力混凝土基座與高強度鋼梁組合，剛度≥50000kN/mm，有效抑制300噸載荷下的彈性變形；
智能液壓系統：變頻調速油泵與高壓蓄能器組合，降低能耗40%，油溫波動≤±0.5℃，系統響應時間≤2ms；
多級安全防護：三層防護罩隔離斷裂試樣飛濺，過載保護、液壓鎖緊、紅外光幕與聲光報警四重保障操作安全；
遠程運維功能：支持5G模塊或以太網連接，可實現設備狀態實時監控、故障診斷、程序遠程升級及試驗數據云端存儲。
