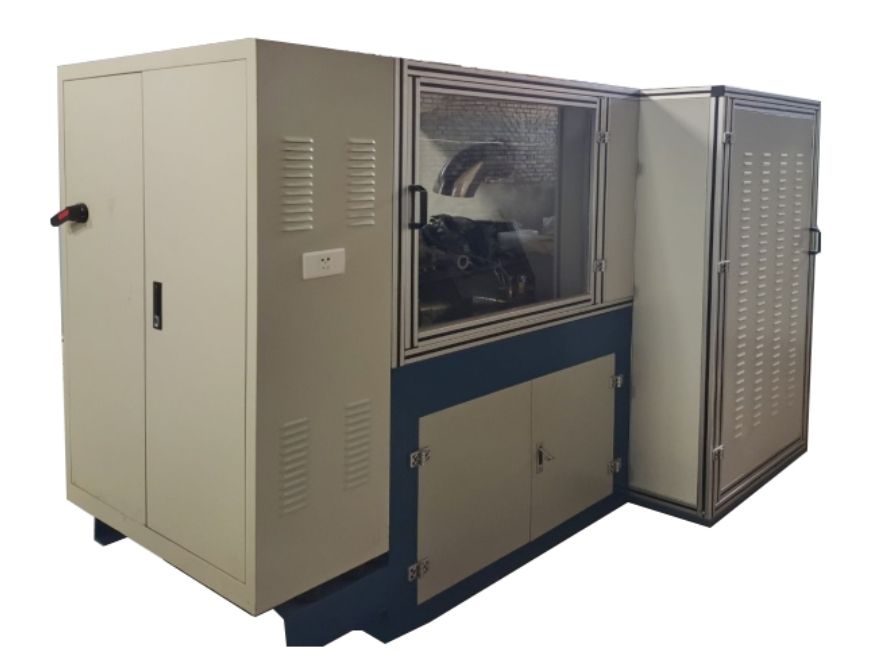

制動襯片摩擦性能拖曳試驗機FYT-75型
FYT-75型制動襯片摩擦性能拖曳試驗機是一款用于測試盤式制動器襯片及多種車輛制動襯片摩擦性能的設備。它采用一體式結構設計，將試驗臺主體、電控系統、風冷系統和排風除塵系統集成于一體，同時配備獨立的抗干擾計算機測控數據采集系統，有效防止電磁干擾和粉塵污染，符合實驗室試驗規范。
一、概述：
1.FYT-75型 制動襯片摩擦性能拖曳試驗機適用于測試盤式制動器襯片以及M3、N2、N3、O3、O4類車輛使用的制動襯片摩擦性能。設備設計成試驗臺主體與電控系統、風冷系統、排風除塵系統一體式結構，而獨立的分離式抗干擾計算機測控數據采集系統，有效防止電磁干擾，振動破壞，粉塵污染，噪音干擾，符合實驗室試驗規范。
2.拖曳試驗機具有以下基本功能：
恒力矩試驗功能；
恒壓力試驗功能；
全面的計算機控制、檢測、打印曲線及報告；
3.可執行下列代表性試驗標準:
GB/T34007-2017 道路車輛 制動襯片 摩擦材料 摩擦性能拖曳試驗方法
P-VW3211，P-VW3212，ECE-R90恒力矩試驗、ECE-R90恒壓力試驗；
試驗標準通過Excel設定，軟件自動讀取到試驗程序中，能按照各種復雜標準進行試驗；
二、主要技術參數：
1. 拖動系統：采用大功率臥式三相異步電機，配合一定變速比的一對同步輪帶，可靠傳遞扭矩，并保證試驗標準所要求的轉速。
主電機：西門子臥式交流異步電機 380V/50HZ 4極 75KW
主軸轉速：空載：660±10 轉/分； 滿載：不低于600 轉/分
滑臺部分：制動盤/鼓直徑（max） 400 mm；制動盤的軸向跳動≤0.05mm
2. 伺服加載系統：通過伺服驅動的電機，轉換為對汽車制動泵的推力，模擬汽車制動系統，對剎車片施加制動力矩并進行控制，完成試驗規范的所有要求。
伺服電機及驅動器：日本三菱品牌
許用力矩：連續拖磨1085 N.m @ 660 r/min 最大軸向加載力矩：1085N.m
制動管路壓力： 油液伺服0~20MPa可控；
上升速率100KPa/s ~ 8MPa/s(不包括制動器特性)
3. 電控測量系統：
扭矩：國產品牌拉壓力傳感器，量程10KN，精度等級0.5級，測量誤差：±2％；
溫度：兩路溫度檢測通道可選，K型熱電偶，測量范圍0~900℃，測量誤差：±2％；
4. 冷風系統：在試驗過程中，工業冷氣機產生的低于25度冷氣，通過管路以(600±60)m3/h的氣流速度吹向制動器，滿足試驗降溫要求。
工業冷氣機：制冷量4500W，冷風量850 m3/h，消耗功率2.1KW
5. 除塵排風系統：裝備有脈沖
除塵器的除塵排風系統，產生的負壓，能及時抽走試驗倉內的粉塵熱量，環保節能，滿足試驗要求。
脈沖除塵器：電機功率380V/1.5KW,處理風量1000m3/h，過濾效率99.5%，
過濾精度0.3μm，風機全壓1210Pa
6. 計算機系統：DEll品牌計算機，主流配置，品牌打印機。
7. 外形尺寸及重量：
主機：2200×1200×1830 mm (l/W/H)
毛量：3800 kg; 凈重：3550kg
