新型高性能無損材料力學性能測試儀
產品概述：
Resonalyser （音譯：銳聲吶）是一款基于脈沖激振測試法的新型材料力學性能測試儀，是一款能夠測試正交各向異性材料非損傷力學參數的技術裝備，可快速準確測試各種材料的楊氏模量、剪切模量、泊松比、阻尼系數等材料力學參數，有效彌補了拉伸機測試周期長，實驗復雜等突出缺點，適用于
復合材料設計生產企業、材料檢測機構、工業生產部門以及與材料相關的科研學術機構。
Resonalyser的發明者雨果.索萊爾教授是比利時布魯塞爾自由大學材料與結構力學系資深教授，是振動力學、材料力學、模態分析、有限元仿真以及實驗設計方面的國際知名專家，擁有各項專利19項，高水平學術論文百余篇。
主要功能：
銳聲吶可以通測試獲得材料的楊氏模量、剪切模量、泊松比、阻尼系數等材料力學參數。其中楊氏模量、剪切模量、泊松比被稱為彈性參數，描述了材料在線性彈性階段的力學特性，阻尼系數描述了材料在沖擊在載荷下的動態響應性能。
規格參數：
●樣本最小尺寸：0.2mm 厚，1 g重
●樣本最大尺寸：不限
●儀器誤差： < 0.5% 結果誤差： < 0.5% 測試標準：ASTME1876-22 提及的MNET
●樣本尺寸相對誤差量: 0～10%
●樣本質量相對誤差量：0～20%
●樣本頻率測量誤差量：0～10%
●振動模態置信率：70%～100%
●加速度計質量校正值：0.001g～200g
工作原理：
銳聲吶屬于脈沖激振材料參數測試設備范疇,通過物理測試獲得材料樣本在特定模態下的固有頻率；設定一組材料參數，而后通過數學模型計算材料樣本在相同模態下的固有頻率；通過迭代優化材料參數，逐步縮小實測頻率與仿真頻率之間差值，當二者足夠接近時，即獲得相應的材料參數。全息板測試技術實現了簡易條件下的模態分析，解決了正交各向異性材料力學參數的測試難題，同時提高了測試精度。該設備在測試過程中用到模態分析、靈敏度分析、多目標優化以及有限元仿真，用數學推導保障測試結果的可靠性。
性能特點：
●測試精度高：采用獨有的全息板測試技術，將脈沖激振測試、參數擬合、模態分析有機結合，解決了材料參數耦合測試的技術難題。相較于采用梁模型簡單模態下的參數擬合，具有更高的置信度。美國NASA ，SAFRAN，ABInBev等國外軍工、科研單位與企業已經進行了應用。
●無損測試：銳聲吶采用非損傷測試方法，可以對單一樣本重復測試。該特性允許設備在小樣本時通過重復測試方法實現統計平均。在不同時段，環境下對單一樣本進行測試可以標定材料參數對服役時間及服役環境的響應，為計算機仿真提供準確的輸入參數，同時為材料使用壽命、維護周期提供準確的實驗依據。
●測試速度快：嚴格按照程序操作流程，最慢可以在1小時內完成對復合材料粘彈性力學參數的標定工作。對于各向同性材料，最快可在20分鐘內完成測試。相比于傳統拉伸機的測試次數及測試時間，銳聲吶的使用過程節約了大量的人力成本，有效提高了工作效率。
●操作簡單：對各種固體材料采用相同的測試方法，極大的簡化了操作復雜性以及節省大量的辦公場地，減少重復建設成本。

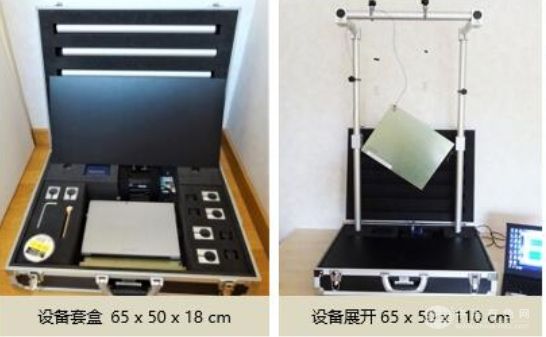

環境適應能力強：銳聲吶采用開放式的樣本布局、便攜式設計，適合戶外作業，且對樣本的絕對尺寸沒有限制，為復合材料、板材或樣本較大的測試件提供了便利。此外開放式的樣本布局使得銳聲吶可以容易的與環境箱搭配，測試材料在特定環境下的力學參數。
●用途廣：目前銳聲吶是唯一一款能夠完整測試正交各向異性材料非損傷力學參數的技術裝備。
適用行業：
●高科技領域：測試極端服役環境下（高溫/超低溫/高輻射/真空）材料力學性能，建立服役條件下材料力學性能數據；醫用硅膠填充物等柔性材料的力學性能鑒定；發動機葉片、發動機復合材料構件超薄金屬貼膜等超薄、超輕材料力學性能鑒定等。
●裝備制造業：即時測試每一批原材料的力學性能，確保所用材料與供應商提供數據相符；復合材料力學性能測試，提供完整的復合材料力學性能參數，供有限元仿真進行結構力學分析等。
●民用領域：建筑材料力學性能測試，即時測定建筑材料力學性能，確保設計安全，建立建材服役環境下性能衰減數據，為建筑設計提供參考；當產品質量與其共振頻率強相關，可以實現產品質量監測, 測試結構體共振頻率，為安全設計提供參考。
設備用途：
●材料力學性能測試：各項同性材料、正交各向異性材料楊氏模量，剪切模量與泊松比。適用于各種復合材料，以及輕薄型、柔性材料。
●FEM數值仿真：數值仿真是現代工業設計的靈魂，可在設計階段就對產品性能進行精準預測，為產品優化提供數值依據。包括三大板塊：材料參數、幾何建模、有限元計算。其中幾何建模與有限元就算已經非常成熟，唯獨材料參數獲取成了巨大短板。銳聲吶有效解決了這個問題，讓數值仿真如虎添翼！
●材料服役力學性能追蹤：非損傷性測試方法不改變構件測試前后的力學性能。材料服役周期內，可規律性的對材料性能進行測試、最終得出材料服役周期中力學性能變化的曲線，進而取得材料服役性能衰退數據。數據可應用于復合材料服役性能持續性跟蹤，并建立材料服役準則。實際案例：比利時水泥研究院需要研究水泥配方在海水條件下力學性能衰退的數據，進而為改進水泥配方提供相關依據。在該應用中，水泥研究院制備水泥構件，模擬服役環境，定期用銳聲吶測試其性能，制備材料性能曲線，并改進水泥配方。
●材料壽命測試及材料優化：材料使用壽命影響到產品的維護和使用成本。通過持續追蹤材料參數，銳聲吶可以為材料使用壽命提供準確的實驗依據，使企業可以準確的制定產品維護周期，降低維護成本。在材料研發過程中，將材料配方及制備工藝參數化，將材料最終性能作為與該參數列表對應的結果。銳聲吶可快速測試材料性能，因此基于制備參數列表與性能構件優化問題，通過定量優化分析獲得材料設計解決方案?？捎行嵘牧显O計水平，降低設計成本。
●生產線穩定性分析 ：銳聲吶以其便攜式的設計、簡便的操作，可以部署在生產線，通過模態分析監測產品質量及生產線穩定性，判定抽檢樣品力學性能是否符合設計標準；根據樣本分析提供生產線校正意見；對來料進行快速參數識別來判定來料質量是否合格?，F代化生產依賴于標準化的生產線與各種設備，而加工設備誤差會批量的反應在下線產品中，因此對生產線穩定性的檢測可以及時糾正設備誤差帶來的產品瑕疵。產品的力學性能由產品的幾何構型與構成材料（單一或多種）共同決定。標準產品在各種模態下的振動頻率可以通過仿真或對標準產品進行物理實驗獲得。對下線產品成批次的進行振動頻率測試，可以通過分析不同模態下的振動頻率與標準產品頻率的差異，分析出下線產品是否存在的系統性的問題。 實際案例：百威英博是世界知名的啤酒制造商，其旗下涵蓋多數知名啤酒品牌。然而啤酒瓶是一種壓力容器，加工過程中導致的材料分布不均，或因設計缺陷導致的局部壓力過大均可能在運輸過程中產生炸裂等現象。而對生產線穩定性的監測，百威英博未能找出解決方案。銳聲吶雨果教授根據百威英博提供酒瓶的幾何設計以及所用材料的力學參數，通過有限元仿真得出酒品在多種模態下的振動頻率，而后將不同批次的酒瓶樣品送至雨果處進行測試，通過分析多種模態下振動頻率與設計產品頻率的差異，找出該批次產品分布規律，進而判斷生產線是否存在加工不當的問題。
