工作原理：

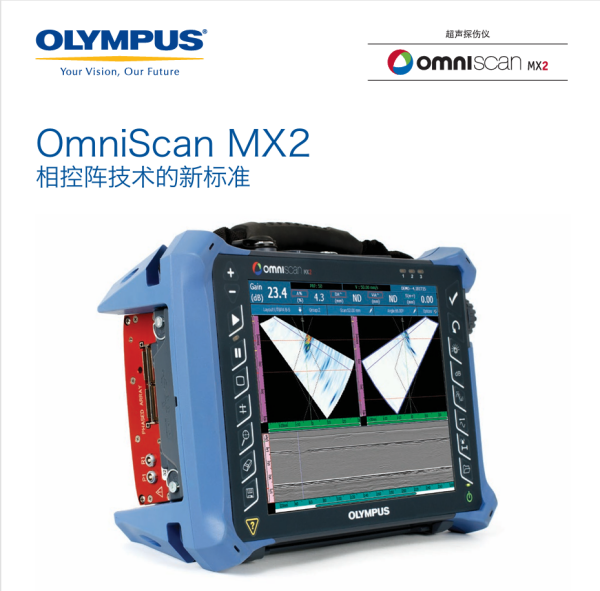

OmniScan MX2采用相控陣超聲技術，通過微型化多晶片探頭（如16/32晶片）發射和接收超聲波束。設備內置的相控陣模塊可精確控制每個晶片的激發時序，形成可動態聚焦與偏轉的超聲波束，實現對小曲率管件焊縫的全覆蓋掃描。檢測時，探頭沿管件周向移動，聲束自動適應管壁曲率，穿透焊縫區域后，反射回波被探頭接收并轉化為電信號。系統搭載高速數字信號處理芯片，實時分析回波參數，生成高分辨率的A掃描、B掃描及C掃描圖像，精準定位缺陷位置并量化其尺寸。同時支持TOFD（衍射時差法）檢測模式，進一步提升缺陷檢出率。
應用范圍：
適用于石油化工行業儀表管、控制管路的制造焊縫檢測；滿足航空航天領域發動機燃油管、液壓管等關鍵部件的疲勞裂紋篩查；可應用于核電設備冷卻劑管道、半導體行業超純水管路的在役檢驗；同時支持汽車制動管、空調管等民用管件的焊接質量驗收，符合ASTM E2700、ISO 10893等國際標準要求。
產品技術參數：
支持相控陣與TOFD雙模式檢測；最小適用管徑：≥10mm；探頭晶片數：16/32可選；頻率范圍：0.5MHz-15MHz；脈沖重復頻率（PRF）：最高20kHz；數據采樣率：240MHz；屏幕分辨率：800×480像素，支持觸控操作；防護等級：IP65，適應-10℃至50℃工作環境；單電池續航≥8小時。
產品特點：
微型化探頭設計適配小直徑管件檢測需求；動態深度聚焦（DDF）技術實現單探頭多深度層檢測；智能編碼器同步控制探頭移動與數據采集，確保檢測重復性；一鍵式校準向導簡化操作流程；無線數據傳輸模塊支持實時報告生成與云端存儲；配套分析軟件提供缺陷三維重構功能，助力企業構建數字化檢測管理體系。
