江蘇蘇州有色金屬無損檢測技術理論與應用

橋梁鋼結構無損檢測工裝 695

 0

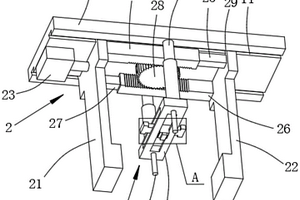

本實用新型公開了一種橋梁鋼結構無損檢測工裝，包括基板、夾持機構和定位機構，夾持機構和定位機構皆安裝于基板，定位機構包括伸縮桿、安裝板和抵壓柱，安裝板設有滑槽，滑槽的內部安裝有滑動塊，滑動塊的兩側設有凸塊，兩塊凸塊分別凸出于安裝板的兩側，滑動塊的下表面安裝有探傷頭，探傷頭的兩側設有抵壓柱，抵壓柱固定于安裝板，安裝板與伸縮桿連接，伸縮桿與基板連接。本實用新型夾持于被檢測處，利于探傷頭進行檢測，通過滑動塊調節探傷頭的位置，保證焊縫檢測的準確性。

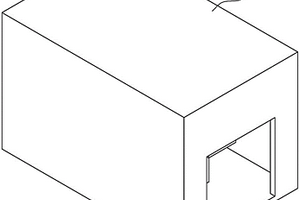

半自動節拍式無損檢測裝置 1065

 0

本申請涉及汽車零部件檢測的領域，尤其是涉及一種半自動節拍式無損檢測裝置，其包括暗房以及設置在暗房內的機架，所述機架上設有承托板，所述承托板上設有輸送帶，所述承托板上設有連接塊，所述連接塊上固定有用于翻轉工件的提升塊，所述提升塊的厚度沿工件輸送方向逐漸增大。本申請具有方便對工件進行檢測，提升工件的檢測效率的效果。

超聲相控陣無損檢測噴水裝置 1092

 0

本實用新型公開了一種超聲相控陣無損檢測噴水裝置，包括柱體，柱體一端連接U型叉，U型叉內固定夾持噴水組件，U型叉任意外側固定連接防磨損組件，柱體遠離噴水組件的一端沿柱體的軸線活動穿設有固定機構。本實用新型一種超聲相控陣無損檢測噴水裝置，噴水塊的內部開四個長方體的側面通孔，水流能夠覆蓋探頭的四個側面向下噴出，進而水流能夠在探頭與工件之間更充分耦合，使顯示的圖像更清晰；利用防撞擊組件中的伸縮功能能夠實現多自由度方向的旋轉或平移，防止人為誤操作機器人撞壞探頭；利用防磨損組件中軸承滾輪的支撐和旋轉能夠實現多方向的旋轉，對楔塊進行保護。

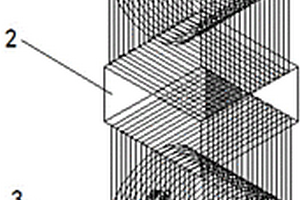

無損檢測磁粉探傷機用萬向觸頭 1174

 0

本發明涉及一種無損檢測磁粉探傷機用萬向觸頭，包括依次連接的上層(1)、中層(2)和下層(3)，上層(1)和下層(3)均為片狀層疊結構的磁性部件，中層(2)為實體結構，上層(1)和下層(3)均包括活動部分(4)和連接部分(5)，連接部分(5)一端與中層(2)固定連接，連接部分(5)另一端的片狀結構與活動部分(4)的片狀結構交錯層疊，并通過轉軸(6)轉動連接。與現有技術相比，本發明可大幅度改善檢測過程中與檢測面接觸不良的情況，提高了磁粉檢測的靈敏度和適用場景，使檢測結論更加準確和可靠。

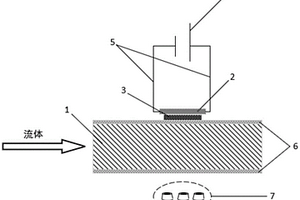

無損檢測MEMS流量傳感器 1197

 0

本實用新型涉及一種無損檢測MEMS流量傳感器，包含設置在管道一側的紅外輻射單元、設置在管道另一側的紅外接收單元；所述紅外輻射單元包括設置在管道管壁上用于向外輻射紅外波的黑體、設置在黑體外側用于給黑體加熱的加熱電阻、設置在加熱電阻周圍且通過兩條導線與加熱電阻連接的電源；所述紅外接收單元為MEMS紅外熱電堆傳感器陣列，且接收端正對黑體，用于吸收黑體輻射出的紅外波，并轉化為直流電壓；本實用新型安裝在管道外部，實現了對管道無損傷測量其內部的流速大小，在工作時受環境干擾小、熱污染低，具有更高的準確度，且由于不直接接觸流體，無需要額外的防水、密封要求，對管道的內部流體無影響，具有成本低、安裝方便等優點。

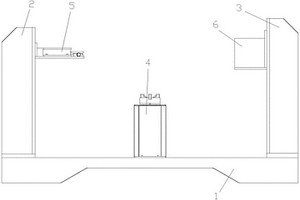

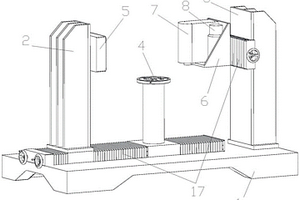

雙X光機無損檢測裝置 725

 0

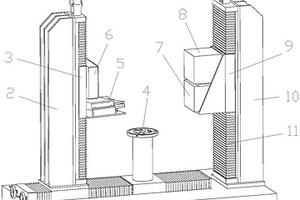

本實用新型公開了一種雙X光機無損檢測裝置，包括基座、設置在基座上的兩個立柱和位于兩個立柱之間且與兩個立柱排列在一條直線上的載物臺，其中一個立柱上設置有一面陣探測器，另一立柱上設置有X光機安裝座，該X光機安裝座上設置有兩臺具有不同焦點并分別與所述面陣探測器組成輻射成像系統的X光機，所述X光機安裝座所在立柱上設置有所述兩臺X光機的位置切換裝置，所述兩個立柱其中之一固定安裝在所述基座上，另一立柱和所述載物臺沿所述直線滑動安裝在所述基座上。本實用新型中的兩臺X光機共用一個面陣探測器，通過切換與面陣探測器配合工作的X光機，具有了兩套具有不同成像功能的輻射成像系統，擴展了無損檢測裝置的適用范圍，同時還保持了結構的簡潔。

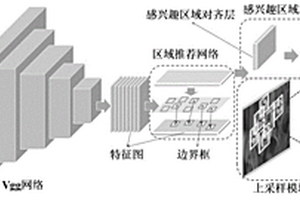

基于深度學習的藍莓果實中總糖含量的無損檢測方法 1164

 0

本發明公開了一種基于深度學習的藍莓果實中總糖含量的無損檢測方法，該方法利用深度學習對藍莓果實進行分類，提高了藍莓果實品檢測的準確性和效率，包括以下步驟：首先采集不同成熟時期的藍莓果實，并測定了藍莓的花青苷含量和總糖含量，然后建立基于花青苷與藍莓圖像相關性的果皮色素含量預測網絡SPCPN，并建立基于花青苷與總糖相關的果實內在品質預測網絡FIQPN，最后，將果皮色素含量預測網絡和果實內在品質預測網絡合并到藍莓品質參數預測網絡BQPPN中，經外部驗證后，網絡對藍莓果實總糖含量的預測大于94％，具有無損、效率高、準確率高、便捷和結果穩定的優點。

X光無損檢測設備的導航裝置及其方法 877

 0

本發明提供一種X光無損檢測設備的導航裝置及其方法，適用于定位一目標物體，該X光無損檢測設備包括X光探測器、X光發射器和載物臺，導航裝置包括導航相機、標定裝置和顯示裝置，其中，導航相機設于載物臺上方，實時拍攝一導航圖；標定板上設有若干標定點，該標定板放置于該載物臺上；該方法為：移動該X光探測器至該若干標定點，記錄若干標定點的物理坐標和對應該導航圖上的導航坐標，確定該物理坐標和該導航坐標的幾何關系，使得點擊該導航圖上的任一該導航坐標時，該X光探測器移動至相對應的該物理坐標的上方。

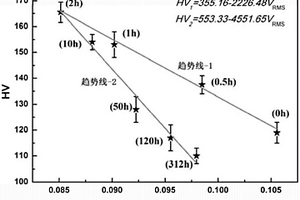

鐵銅系合金熱老化狀態評估的無損檢測方法 1205

 0

本發明公開了一種鐵銅系合金熱老化狀態評估的無損檢測方法，其包括以下步驟：測試并記錄鐵銅系合金部件樣件在高溫條件下各服役時間點的巴克豪森噪音（Magnetic?Barkhausen?Noise簡稱MBN）信號值和力學性能值，分別建立MBN信號值與服役時間的算法模型以及服役時間與力學性能的算法模型，隨后建立的鐵銅系合金的MBN信號和力學性能指標算法模型最后測試待測件的MBN信號值，將其代入上一步步驟中建立的算法模型中，演算得到材料熱老化狀態的評估依據。該方法可在運行設備表面直接測量，具有快速、無損和高效的特點，同時檢測過程設備無需停機，可顯著降低成本，提高經濟性。另外該技術還可以實現設備狀態的在線監測，從而確保安全性。

基于工業CCD的手機國別快速無損檢測裝置 988

 0

本發明公開了一種基于CCD工業相機的手機國別快速無損檢測裝置，包括機架，所述機架上裝有四臺并列分布的CCD工業相機、位于所述CCD工業相機下方的可循環傳動的皮帶線、以及位于所述CCD工業相機與皮帶線之間的同軸光源，所述的四臺CCD工業相機均與一相機控制器電連接，所述皮帶線由安裝在機架上的伺服電機驅動，所述皮帶線上布置有可隨之移動的、用于放置待檢測手機外殼的物料盤，所述伺服電機和相機控制器均與一PLC控制器電連接，該PLC控制器電連接有啟動按鈕、停止按鈕、急停按鈕和繼續按鈕，該PLC控制器還與一上位機電連接。本發明可實現手機國別的快速檢測，可大大提高手機國別檢測的自動化程度和檢測效率。

X射線工業部件缺陷無損檢測機械臂 937

 0

本實用新型公開了X射線工業部件缺陷無損檢測機械臂，包括第一轉軸、第一機械臂、第一電機、檢測平臺、檢測器、第二電機、第二機械臂、載物平臺、第二轉軸和機械手；所述第一電機連接于第一機械臂，所述檢測器連接于所述第一電機；所述第一機械臂通過所述第一轉軸和所述第二電機連接，所述第二機械臂連接于所述第二電機，所述第二轉軸和所述機械手連接于所述第二機械臂；所述機械手的口徑為100mm?450mm；本實用新型的有益效果是對產品的缺陷定位更精準，對于瑕疵點的幾何位置，影像更加清晰、精準、直觀；可以大幅提高設備工件適應能力。

基于高光譜成像的混合物粉末無損定量檢測裝置及方法 821

 0

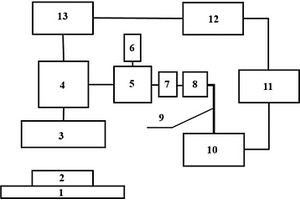

本發明公開了一種基于高光譜成像的混合物粉末無損定量檢測裝置及方法，由激發模塊，掃描模塊，信號采集模塊和控制驅動模塊四部分組成；本發明使用二維振鏡和平場掃描透鏡的結合保證了掃描檢測時樣品的穩定性和系統的小型化，同時整體裝置模塊化、集成度高、分辨率高；掃描時不同位置的入射光聚焦到同一平面，從而保證了高分辨率清晰圖像的獲得；本發明具有很高的自由度，可通過簡單地更換光源和二向色鏡、半透半反鏡之間的切換實現近紅外、紅外高光譜成像或熒光、拉曼高光譜成像；本發明所采用的檢測方法特別適用于針對混合物粉末樣品的穩定、無損、準確檢測。

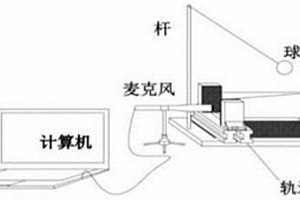

基于振動聲音信號的蘋果脆度無損檢測方法 958

 0

本發明公開了一種基于振動聲音信號的蘋果脆度無損檢測方法，具體步驟為S1、聲音信號的采集；S2、聲音信號的預處理：采用MATLAB編程，對采集到的聲音信號進行去噪處理；S3、聲音信號特征值的提??；S4、利用食品感官評價對蘋果的脆度進行評價；S5、基于神經網絡與線性回歸模型完成對蘋果脆度的評價。本發明基于振動聲音信號，利用神經網絡的方法實現蘋果脆度的無損評價，為無損檢測技術提供更好的理論依據。

多功能無損檢測裝置 1132

 0

本實用新型公開了一種多功能無損檢測裝置，包括基座、設置在基座上的載物臺，一個立柱上設置有探測器安裝座，該安裝座上同時設置有面陣探測器和線陣探測器單元，另一立柱上設置有射線源安裝座，該安裝座上設置有X光機和γ射線源；所述線陣探測器單元包括座板、線陣探測器、后準直器，所述線陣探測器固定安裝在所述座板上，所述后準直器可滑動安裝在所述座板上。本實用新型在設置兩套輻射成像系統以豐富檢測裝置成像功能的基礎上，通過設置寬度為探測器射線入射窗口寬度N分之一的后準直器，使得輻射成像時每個探測器每次接收的射線僅為探測器全寬度的N分之一，而通過移動后準直器N次后才形成被成像物上每個探測器所對應區域的完整成像，進一步提高了射線輻射成像系統的分辨率，提高檢測裝置的檢測能力。

粉塵粒徑及濃度無損在線檢測裝置 1192

 0

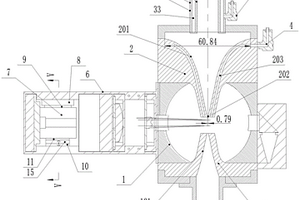

本實用新型公開了一種粉塵粒徑及濃度無損在線檢測裝置，其中檢測裝置包括檢測腔室，該檢測腔室上設置有粒子加速噴頭、進氣管、出氣接頭，該粒子加速噴頭設置有樣氣通道和包裹樣氣通道的環形的零氣通道；粒子加速噴頭按照包括弧形收縮通道和喉部通道，出氣接頭包括擴張通道，擴張通道的小徑端與喉部通道對準適配，進氣管包括燒結內管和外套管，外套管套裝固定于燒結內管的外部并形成獨立的零氣腔室，零氣腔室通過燒結內管上的微孔與燒結內管的內腔連通。該檢測裝置可進行無損檢測，不但可以減少粉塵的附著，而且還能減少因過濾器阻力變化而對采樣流速造成的影響，提高檢測結果的準確性。

鐵磁金屬材料應變硬化指數的磁性無損檢測方法 803

 0

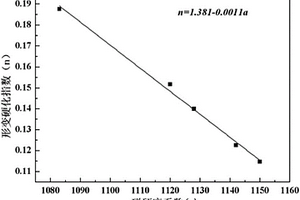

本發明涉及一種鐵磁金屬材料應變硬化指數的磁性無損檢測方法，它包括以下步驟：（a）測試并記錄鐵磁金屬材料試樣初始狀態的應變硬化指數和磁硬度系數；（b）測量并記錄不同冷變形壓下量條件下所述鐵磁金屬材料試樣的應變硬化指數和磁硬度系數；（c）以所述鐵磁金屬材料試樣的磁硬度系數為橫坐標、應變硬化指數為縱坐標，利用線性擬合建立模型；（d）測試并記錄待測鐵磁金屬材料試樣的磁硬度系數a，將其代入步驟（c）的所述模型中，計算得對應冷變形條件下試樣的應變硬化指數，判定其應變硬化行為?？梢詫崿F以無損的方式快速地得到后續試樣應變硬化性能，省去拉伸試樣加工和拉伸試驗過程，不但能提高效率，而且可以降低成本，同時解決了材料短缺條件下無法進行拉伸試驗的問題。

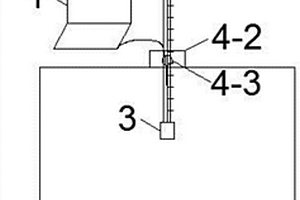

無損檢測鋼筋混凝土銹脹程度的裝置 1149

 0

一種無損檢測鋼筋混凝土銹脹程度的裝置，包括計算機和隔熱箱體，所述隔熱箱體由四塊隔熱板和一塊上層隔熱板組成，所述上層隔熱板上設有“米”字型滑道，所述“米”字型滑道上設有用于密封“米”字型滑道的滑道密封條；還包括在“米”字型滑道中自由滑動的定位卡尺，所述定位卡尺頂端位于隔熱箱體上部，末端穿過“米”字型滑道位于隔熱箱體內部，所述定位卡尺末端安裝有紅外熱像儀，所述紅外熱像儀通過數據線與計算機相連。本實用新型能夠減小紅外熱像儀在檢測鋼筋混凝土銹脹程度拍照時太陽輻射、空氣流動、人員走動、溫度變化等對紅外輻射信息的影響，提高檢測的準確度，實現鋼筋混凝土銹脹程度的無損檢測。

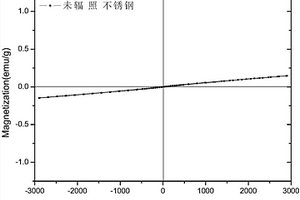

奧氏體不銹鋼離子輻照后鐵素體轉變量的磁性無損檢測方法 859

 0

本發明公開一種奧氏體不銹鋼離子輻照后鐵素體轉變量的磁性無損檢測方法，包括以下步驟：(1)將奧氏體不銹鋼加工成圓片后進行固溶處理；(2)對圓片進行磁性測量，獲得未輻照奧氏體不銹鋼的磁滯回線第一M?H曲線；(3)將圓片進行離子輻照，獲得離子輻照損傷區域的等效厚度L1；(4)將輻照后的奧氏體不銹鋼進行磁性測量，獲得輻照后奧氏體不銹鋼的磁滯回線第二M?H曲線；(5)將第二M?H曲線扣除未輻照奧氏體不銹鋼對第一M?H曲線的貢獻，獲得輻照后奧氏體不銹鋼的飽和磁化強度Ms；(6)采用計算獲得輻照損傷部分的飽和磁化強度Mst；(7)采用計算獲得離子輻照后奧氏體不銹鋼中的鐵素體轉變量，該方法測量方便，樣品尺寸小、數據精度高、重復性好。

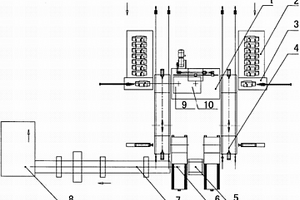

石油鉆桿接頭無損檢測磁粉設備 980

 0

本發明公開了一種石油鉆桿接頭無損檢測磁粉設備，它包括磁粉檢測主機（1）、進料機構（3）、進出料運輸機（4）、內孔檢測臺（6），進料機構（3）通過進出料運輸機（4）與磁粉檢測主機（1）進行生產線連接，磁粉檢測主機（1）通過進出料運輸機（4）與內孔檢測臺（6）進行生產線連接；磁粉檢測主機（1）包括磁化工位（10）與旋轉檢測工位（9）；磁粉檢測主機（1）包括有移動式工作臺（11），移動式工作臺（11）設有旋轉機構。本發明通過氣壓、液壓和電氣傳遞能量，整個系統結構緊湊，控制簡單，無環境污染等問題，不僅可以徹底解決接頭檢測盲區的問題，還節省大量檢測時間，改善檢測工作的連續性，縮短檢測周期。

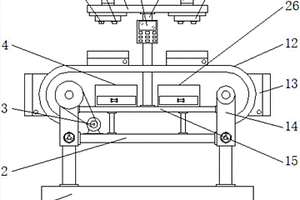

液晶顯示屏無損檢測裝置 1163

 0

本發明公開了一種液晶顯示屏無損檢測裝置，包括托板、檢測座和底板，所述托板的四個角位置處皆固定有電動升降支撐柱，四個電動升降支撐柱之間安裝有傳送帶，傳送帶上均勻安裝有檢測座，且檢測座的內部通過轉軸安裝有檢測板，檢測板上均勻安裝有滾軸，所述托板一側的中間位置處固定有支撐立柱，支撐立柱的頂部固定連接有頂板，且頂板底部的兩端皆安裝有安裝座，安裝座的底部并列安裝有超聲波反射探頭和超聲波接收探頭，超聲波反射探頭和超聲波接收探頭分別通過導線與支撐立柱上安裝的控制器電性連接。本發明借助傳送帶，實現流水線檢測，可實現批量探傷，解放了勞動力，同時，有效的提高檢測效率，節約成本。

垂直管道內X射線無損檢測裝置 969

 0

本申請公開了一種垂直管道內X射線無損檢測裝置，包括：X射線探傷機；檢測工裝，包括2個管箍撐、多個縱向連接桿、多個環向支撐套管和多個環向支撐桿，所述多個環向支撐套管包括2個第一套管和2個第二套管，所述2個第一套管固定于1個所述管箍撐的外側，且該2個第一套管沿第一方向延伸，且該2個第一套管的開口朝向相反；所述2個第二套管固定于另1個所述管箍撐的外側，且該2個第二套管沿第二方向延伸，且該2個第二套管的開口朝向相反，所述第一方向垂直于第二方向；每個環向支撐桿分別對應插置于一個所述環向支撐套管內。本實用新型檢測裝置可以在垂直管道內進行無損檢測，可以避免對其他施工作業的影響，安全系數高。

管道無損檢測裝置 857

 0

本實用新型公開了一種管道無損檢測裝置，涉及無損檢測技術領域，所述檢測裝置包括：安裝架，周向驅動組件，探頭組件，其中，所述周向驅動組件設于所述安裝架上，用于驅動所述探頭組件沿管道周向運動，所述周向驅動組件還包括編碼器，所述編碼器用于記錄并反饋監測信息。所述探頭組件與所述周向驅動組件連接，所述探頭組件附在管道外壁，可沿管道周向移動，用于檢測管道并傳遞信息給編碼器；本實用新型可以在檢測管道軸向和周向上靈活的移動檢測探頭，提高了管道缺陷和腐蝕的檢測的定量精確度，使檢測的速度和定量精確度得到平衡。

螺旋無損檢測裝置 1112

 0

本實用新型公開了一種螺旋無損檢測裝置，包括基座、設置在基座上的兩個支架和位于兩個支架之間且與兩個支架排列在一條直線上的載物臺，所述載物臺包括機架、升降座、置物臺、升降電機、旋轉電機、光柵尺，所述機架上設置有垂直滑軌和絲桿，所述升降座可滑動安裝在所述垂直滑軌上，所述升降座上設置有與所述絲桿相配合的螺母，所述絲桿下端與固定在所述機架上的所述升降電機相連，所述旋轉電機安裝在所述升降座上，其輸出軸垂直向上伸出與所述置物臺固定連接。本實用新型采用對旋轉和升降能夠精確控制的載物臺后，配置位置固定的射線源和探測器即可實現對被檢測物的螺旋掃描輻射成像，簡化了無損檢測裝置的整體結構，降低了整體結構的制作難度和運動控制難度，為螺旋無損檢測裝置的推廣應用創造了條件。

熱障涂層無損檢測方法及設備 942

 0

本發明公開了一種熱障涂層無損檢測方法，包括：使用線型激光束對樣品表面進行快速掃描，形成高密度功率的脈沖熱激勵并形成熱波，以一定頻率采集紅外熱波信號；對采集的紅外熱波信號處理得到不同時刻的被測區域溫度場分布，將獲取的不同時刻溫度場分布進行疊加，獲取樣品空間上不同位置的溫度場峰值，將不同位置的溫度場峰值數據整合得到樣品的真實紅外成像圖；將得到的真實紅外成像圖去除制定的數據基線，獲得去基線后的紅外成像數據，對得到的去基線后的紅外成像數據進行分析，得到溫度場異常區域；對溫度場異常區域進行渦流測厚，得到氧化層的厚度?？梢詫崿F大面積全景式快速掃描和局部精準測量，能夠做到現場實時的高精度無損檢測和參數提取。

用于管道內壁超聲波無損檢測儀 972

 0

本實用新型公開了一種用于管道內壁超聲波無損檢測儀，包括檢測頭、檢測表和耦合液盒，所述耦合液盒設有滑桿，滑桿滑動連接有夾板，滑桿固定連接有限位塊，限位塊與夾板之間設有外彈簧，所述夾板固定連接有拉環；所述耦合液盒轉動連接有轉軸，轉軸設有涂抹輥。本實用新型使用時，將涂抹輥貼合待檢測區域，并移動，涂抹輥轉動，同時帶出耦合液盒內的耦合液，使涂抹輥劃過的區域涂滿耦合液，方便涂抹耦合液，同時檢測頭跟隨涂抹輥滑動，因此直接滑動檢測頭即可進行檢測，使檢測更加方便；檢測頭夾持后，滑動滑板即可帶動檢測頭移動，方便調節檢測頭位置。

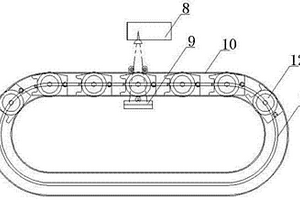

無損檢測流水線 1151

 0

本實用新型涉及無損檢測裝置技術領域，具體是涉及一種無損檢測流水線，包括射線管、探測器、流水線平臺、驅動鏈條以及設置在流水線平臺上面的旋轉壓緊裝置，所述流水線平臺為橢圓形，在流水線平臺下方設置有驅動鏈條，在流水線平臺的中上部設置有射線管，在流水線平臺的橢圓形中部并與射線管相對應設置有探測器，在流水線平臺上面還設置有用于固定工件的旋轉壓緊裝置，通過采用流水線及工件旋轉壓緊裝置設計，可對真空工件進行快速檢測，又可以保證檢測的結果的準確度。

無損檢測設備 766

 0

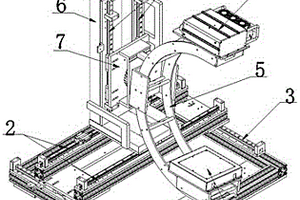

本發明涉及無損檢測領域，公開了一種無損檢測設備，Y軸滑軌（3）水平固定在底座（1）上，X軸滑軌（2）與Y軸滑軌滑動連接，支架（6）固定在X軸滑軌上，Z軸滑軌（4）固定在支架上，C型臂（5）與固定塊（7）轉動連接，固定塊與Z軸滑軌滑動連接；驅動機構通過傳動機構與支架和C型臂驅動連接；X光機固定在C型臂的上端，X射線平板探測器（9）位于X光機（8）的正下方且固定在C型臂的下端；在檢測時，能夠水平移動的載物臺（10）移動到所述X光機和所述X射線平板探測器之間。本發明在檢測同一個工件的不同側面和角度時，無需移動工件，只需移動光源，操作輕便，適用范圍廣泛，且檢測定位迅速，檢測效率高。

鍛件無損檢測裝置 709

 0

本實用新型公開了一種鍛件無損檢測裝置，包括平置底板；底板頂面設有平置轉臺，轉臺頂面設有豎置升降缸，升降缸與轉臺共軸心，升降缸的頂端設有平置平移缸，平移缸遠離升降缸的一端設有探傷儀；底板頂面還設有三個滑槽，該三個滑槽的一端分別延伸至轉臺處，且該三個滑槽由轉臺處分別向前、向右、向后延伸；該三個滑槽中分別設有滑座；各滑座的頂端分別設置豎置支柱，各支柱的頂端位于同一高度。本實用新型鍛件無損檢測裝置，其能對半環形鍛件進行無損檢測，且能適應多種半徑的半環形鍛件。

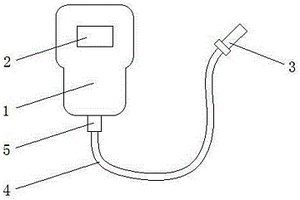

使用壽命長的金屬無損檢測儀 925

 0

本實用新型公開了一種使用壽命長的金屬無損檢測儀，包括檢測儀本體，所述檢測儀本體的正面設置有顯示屏，所述檢測儀本體的底部設置有連接塊，所述連接塊內腔設置有連接導線，所述連接導線的另一端設置有檢測頭，所述檢測儀本體包含有主體層和防護涂層，所述防護涂層位于主體層的外表面，所述主體層包含有耐熱層、強度層和絕緣層，所述防護涂層包含有耐磨層和抗老化層。本實用新型使用了檢測儀本體、顯示屏、檢測頭、連接導線、主體層、耐熱層、強度層、絕緣層、防護涂層、耐磨層和抗老化層，解決了現有的金屬無損檢測儀的保護殼使用壽命不長，長期使用易發生損壞，導致內部元件裸露，發生故障的問題。

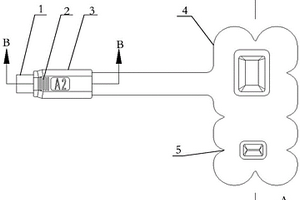

無損檢測探頭 1134

 0

本實用新型涉及醫療設備技術領域，特別涉及一種無損檢測探頭，包括：硬性電路板、柔性電路板、連接插頭、光源、光檢測器、醫用雙面膠及醫用泡棉膠帶。柔性電路板包括連接部及測量部；連接插頭與硬性電路板的前端連接，連接部的前端與硬性電路板的后端連接；連接部的后端與測量部垂直連接；光源及光檢測器設置在測量部上；測量部上開設有第一通孔和第二通孔，第一通孔用于通過光源光信號，光檢測器通過第二通孔接收光信號；醫用雙面膠設置于柔性電路板下表面，醫用泡棉膠帶設置于柔性電路板上表面。本實用新型提供的無損檢測探頭，連接部與測量部垂直設置，可防止探頭的尾部在測量過程中占用部分被測對象空間。
