江蘇蘇州有色金屬無損檢測技術理論與應用

工業無損監測設備的輸送裝置 846

 0

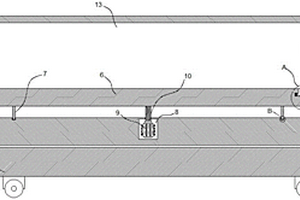

本實用新型涉及一種工業無損監測設備的輸送裝置,屬于工業監測技術領域，其包括框架和移動機構，移動框架與所述移動機構卡接連接；所述框架內部設置有處理腔；所述框架右端設置有工件入口，所述工件入口下端設置有與所述框架一體連接設置的傾斜部，所述傾斜部的一端為傾斜端面，所述傾斜部的頂端設置有第一突出部，所述第一突出部外端套接有連接套；所述連接套內壁上設置有第一磁塊，在所述突出部一端設置有與所述第一磁塊適配的第二磁塊。本實用新型解決了傳統的人工處理，進行了智能自動化處理，能夠將承重和無損檢測結合在一起。

LED光源結溫的無損實時測量方法 762

 0

本發明提供一種LED光源結溫的無損實時測量方法，其包括如下步驟：S1、對待檢測的LED光源進行通電，將LED光源通電后發出的光束經光學元件后形成的光學成像投影到屏上；S2、建立LED光源中各LED芯片與光學成像之間的位置對應關系；S3、根據建立的對應關系，分別采集光學成像中各個位置的光束，對光束中LED芯片發出的光進行光譜分析，獲得包括對應位置的各LED芯片的光頻峰值、寬度信息；S4、建立光譜?溫度關系的標準曲線，結合標準曲線和獲得的光譜，確定LED光源中各LED芯片的結溫溫度。本發明能夠實時無損地對每個LED芯片的結溫進行測量，并根據測量結果對LED光源的質量、使用壽命作出評價。

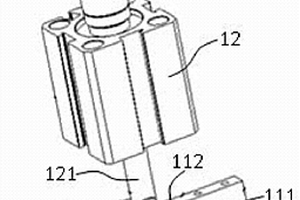

指紋模組用無損傷壓力測試裝置 1154

 0

本發明公開一種指紋模組用無損傷壓力測試裝置，包括基座、左支撐板、右支撐板、水平橋板、至少一個水平載物臺和安裝于水平載物臺上的轉接板，左支撐板、右支撐板各自的上端之間固定有所述水平橋板；至少一個升降板位于水平橋板和水平載物臺之間，所述升降板上端開有倒T字形通孔，此倒T字形通孔由貫通的連通孔和矩形通孔組成；升降板的前端面上安裝有一掛板，此掛板的下端面安裝有塑料腔體盒，所述塑料腔體盒的腔體內分別設置有左氣缸、右氣缸和測試壓頭座，此測試壓頭座固定有用于檢測指紋模組電性能的測試壓頭。本發明施加于產品表面的力可調可控，可測試的產品類型多，經多次驗證發現配有該施壓治具的測試裝置測試結果穩定性高，前后測試結果一致。

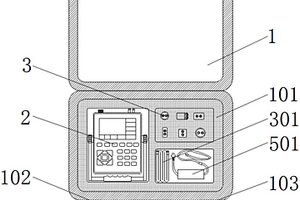

超聲波無損探傷沖壓件焊縫檢具 996

 0

一種超聲波無損探傷沖壓件焊縫檢具，包括工具箱、檢測器和探頭，所述工具箱的內壁上安裝有保護層，所述保護層的內部安裝有檢測器，所述保護層的內部安裝有探頭，且探頭位于檢測器的一側，所述檢測器的內壁上安裝有同步信號發生器，所述檢測器的內壁上安裝有蓄電池，且蓄電池位于同步信號發生器的下方。本實用新型采用超聲波無損探傷的方式，使用檢測器發出超聲波，用探頭在沖壓件表面探索，然后檢波器將信號發給示波器，然后人們可以從顯示屏上看到波形圖從而判斷焊縫是否焊接好，體積小且易攜帶，而且檢測器及其備件存放在工具箱內，攜帶方便，工具箱內安裝有保護層，可以給檢測器及其配件提供良好的保護。

微切片樣品檢測的無損取樣裝置 1205

 0

本實用新型公開了一種微切片樣品檢測的無損取樣裝置，具體涉及PCB板切片取樣技術領域，包括底板，所述底板頂部設置有外殼，所述外殼一側設置有L形支架，所述外殼內部設置有橫向活動板，所述橫向活動板正上方設置有調節板，所述橫向活動板頂部設置有電機，所述電機輸出端設置有銑刀，所述橫向活動板和調節板之間設置有液壓桿，所述橫向活動板底部設置有多方位導向組件。本實用新型通過橫向和豎向軌跡的運動方式，促使銑刀在工件表面做切片處理，進而方便工作人員能夠對不同厚度大小的工件隨意切出合適大小的樣品，而且能夠對切片時產生的灰塵進行處理，方便工作人員對樣品進行取樣操作。

用于汽車零部件無損檢測中的掛具 786

 0

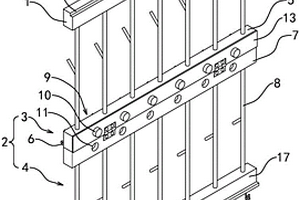

本申請涉及掛具的技術領域，尤其涉及一種用于汽車零部件無損檢測中的掛具，旨在解決現有技術掛具功能性單一的技術問題，其技術方案是：包括掛體，所述掛體底部設有用于懸掛零部件的懸掛件，所述懸掛件包括固定部與折疊部，所述固定部與折疊部鉸接；所述固定部包括與折疊部鉸接的固定板，所述固定板的側壁上設有多個用于懸掛的固定掛鉤；所述折疊部包括與固定板鉸接的折疊板，所述折疊板的底部設有多個用于懸掛汽車零件的折疊桿，本申請具使得掛具適應不同汽車零件，提高掛具多功能性的技術效果。

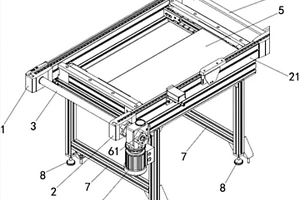

SMT焊點無損檢測輸送裝置 845

 0

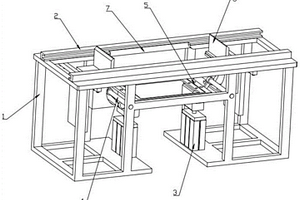

本實用新型涉及一種SMT焊點無損檢測輸送裝置，包括輸送架，輸送架上端設有兩個鏡像設置的輸送軌道，輸送架下端設有頂升機構和兩個杠桿組件，兩個杠桿組件分別位于頂升機構上端兩側的對稱位置，兩個杠桿組件中間設有載料板，兩個杠桿組件遠離載料板的另一側均設有升降擋料組件。本實用新型的有益效果是：利用輸送架和輸送軌道與SMT接駁臺相連接，實現自動化輸送，通過頂升機構、杠桿組件和載料板的組合使用，實現自動化分料、接料，無需人工操作，省時省力，降低了企業人工成本。

應用于無損檢測的二聯槽 859

 0

本實用新型涉及一種應用于無損檢測的二聯槽，其包括水槽槽體，所述水槽槽體由三個分水槽以及一個循環過濾槽組成，所述分水槽自下而上設置為第一分水槽、第二分水槽和第三分水槽；所述第一分水槽的頂端設置有一圈卡接槽，所述第二分水槽的底端對應卡接槽設置有一圈卡接塊；所述第二分水槽的頂端也設置有一圈卡接槽，所述第二分水槽的底端也設置有一圈卡接塊；所述第一分水槽與循環過濾槽固定連接；所述第一分水槽底部設有供污水排出的排污管，另外，在所述循環過濾槽上設有供過濾機泵出水的泵進口管以及供過濾機泵進水的泵出口管。本實用新型具有進一步減少空間占有量的效果。

磁傳感器及基于磁傳感器的無損檢測裝置 962

 0

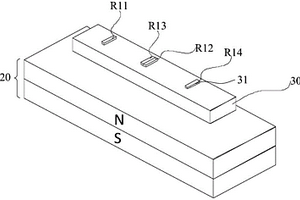

本實用新型實施例公開了一種磁傳感器及基于磁傳感器的無損檢測裝置，該磁傳感器包括：襯底，偏置磁鐵和磁阻傳感芯片；磁阻傳感芯片包括第一惠斯通全橋，第一惠斯通全橋包括由第一和第二磁敏元件構成的第一半橋以及由第三和第四磁敏元件構成的第二半橋，第一和第三磁敏元件均與供電端連接，第二和第四磁敏元件均與接地端連接；第一、第三、第二和第四磁敏元件順序排列于同一直線上，第一與第二磁敏元件的間距等于第三與第四磁敏元件的間距。本實用新型實施例中，可降低偏置磁鐵對磁傳感器磁場的干擾，有利于提高測試靈敏度和準確度。

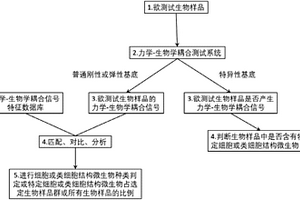

無染色、無探針、無損檢測細胞或類細胞結構微生物的類型及其周期的方法 914

 0

本發明提示了一種無染色、無探針、無損檢測細胞或類細胞結構微生物的類型及其周期的方法。該方法根據生物樣品與所粘附剛性或彈性基底作用后獲得的力學?生物學耦合信號，與力學?生物學耦合信號數據庫進行對比，實現對生物樣品中所含全部細胞或類細胞結構微生物進行種類區分，同時根據力學?生物學耦合信號中包含的形變強度等信號推斷特定細胞或類細胞結構微生物占選定生物樣品群或所有生物樣品的比例；并可根據力學?生物學耦合信號中所包含的是否產生形變等信號判斷細胞或類細胞結構微生物所處周期。

用于風力發電機塔筒的無損檢測 958

 0

本發明涉及用于風力發電機塔筒的無損檢測，S1、對塔筒進行數據采集，并上傳至控制終端；S2、進行數據處理和分析，判斷是否有破損；S3、如果有破損建立維修的路徑并根據路徑進行維修；S4、對維修部分編碼，通過編碼識別進行追蹤利用無人機巡檢，并結合了紅外影像和激光雷達，能獲取塔筒的圖像數據，判斷是否有破損，以及破損的面積、數量信息，還獲取了點云數據，通過點云數據來重構模型、與標準模型對比，針對偏差設計修復路徑，利用機器人根據修復路徑進行修復，并能將破損、修復的各種數據存儲，建立編碼查詢，便于后期追蹤。

無損液位檢測自動報訊儀 942

 0

一種能夠無損檢測玻璃瓶(例如醫療輸液瓶)內液位在降至設定水平面時自動報訊的裝置。其特征在于:紅外線發射管發射的設定頻率的紅外線不能穿過瓶內水溶液。當瓶內液位在使用過程中降至設定水平面(紅外線束水平)以下時,紅外線不再被溶液阻擋,紅外線接收管即能接收到上面所述的紅外線信號,繼而通過集成電路、訊響器及液位報訊顯示,通過外接口接通辦公室或護理站的訊號系統,成功報訊。所述的紅外線接收管只接收設定頻率及波形的紅外線,故所述的紅外線接收管有識別外來干擾波的功能,通過視窗可觀察瓶內液位,電位報訊顯示并有電位顯示功能,而且能通過訊響器報警。

用于工業部件無損檢測的傳輸機構 1018

 0

本實用新型公開了一種用于工業部件無損檢測的傳輸機構，包括第一傳送帶，第一傳送鏈第二傳送帶，第二傳送鏈，傳動軸，連接帶，傳送平臺，電機，支架，底座；所述第一傳送帶上安裝有所述第一傳送鏈，所述第二傳送帶上安裝有第二傳送鏈；所述傳動軸通過固定螺母固定所述電機；所述連接帶連接于所述傳送平臺；所述底座焊接于所述支架；本實用新型傳動效果好，易于生產制造，節省人力成本，提高檢測精度，對產品適應能力強。

混凝土厚度無損檢測儀 1197

 0

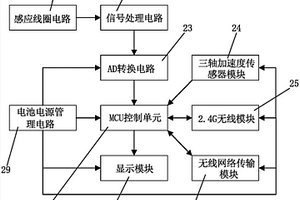

本發明涉及一種混凝土厚度無損檢測儀，包括發射端、接收端及顯示模塊，發射端包括MCU控制單元、波形發生電路、AD轉換電路、發射線圈及電池電源管理電路；發射端MCU控制單元控制波形發生電路產生交變驅動信號，該交變驅動信號使發射線圈發射交變磁場；發射端AD轉換電路對波形發生電路產生的波形電壓信號進行AD轉換，并傳輸給發射端MCU控制單元；接收端包括MCU控制單元、AD轉換電路、信號處理電路、感應線圈電路及電池電源管理電路；感應線圈電路感應發射線圈的交變磁場，經信號處理電路、接收端AD轉換電路處理后送至接收端MCU控制單元處理。本發明可實現精確的定位和測量，可評估傾角，實現及時監控、提示與管理。

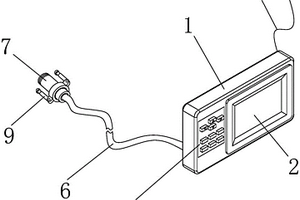

適用于狹窄環境的管道無損檢測裝置 798

 0

本實用新型公開了一種適用于狹窄環境的管道無損檢測裝置，包括殼體、顯示屏、控制鈕、電路板、單片機、連接線、探測頭、電源線和滑動組件，通過設置了滑動組件，將轉動桿拉開后使其后部凹口相互替換，使凸塊通過彈簧施壓卡位，之后探測頭伸入管道內部時可由兩側滾輪進行支撐輔助滾動，使其平穩下降，解決了現有檢測裝置在伸入管道時容易左右擺動，晃動導致探測頭觀察不清楚，并且容易使探測頭左右碰撞造成損壞的問題，通過設置了伸縮桿，彈簧對凸塊進行不斷復位施壓的同時，中部能夠通過伸縮桿進行限位，增加穩定性。

基于聲學的外墻外保溫無損檢測系統 1093

 0

本實用新型公開了基于聲學的外墻外保溫無損檢測系統，屬于檢測技術領域，包括L型下壓板，述L型下壓板的上端一側設有用于對網格布進行壓緊的壓緊組件，所述L型下壓板的上端中部滑動設有用于對不同類型網格布進行壓緊的壓緊底板，所述L型下壓板的內部對稱設有兩個用于將壓緊底板進行限位的定位組件，本實用新型中，通過L型下壓板和壓緊組件的相互配合，能夠牢牢地將上壓板和L型下壓板之間壓緊，同時通過可更換式壓緊底板來適應不同實驗材料的夾持要求，減輕了操作人員需要頻繁更換壓緊頭的情況，而且通過定位組件更換壓緊底板簡單快速，大大的加快了實驗速度。

風電法蘭的可移動式無損檢測裝置 1069

 0

本申請公開了一種風電法蘭的可移動式無損檢測裝置，包括底座，底座上設有豎梁，豎梁的頂部固定有橫梁，橫梁的下方設有旋轉梁，旋轉梁與橫梁轉動連接，旋轉梁的底部凹設有滑槽，滑槽沿旋轉梁長度方向設置，滑槽內設有螺桿，螺桿的兩端通過軸承座設置在滑槽內，螺桿的一端延伸至滑槽外與第二電機連接，第二電機固定在旋轉梁上，滑槽內設有滑塊，滑塊上設有配合螺桿螺紋連接的螺紋孔，滑塊的底部固定有超聲波探頭，底座底部設有滾輪。該裝置通過旋轉旋轉梁帶動可水平移動的超聲波探頭對法蘭進行檢測，避免轉動法蘭，整體結構簡單且方便移動，避免移動法蘭即可進行檢測，效果更好，靈活性強。

基于射線輻射成像系統的無損檢測裝置 864

 0

本發明公開了一種基于射線輻射成像系統的無損檢測裝置，包括基座、設置在基座上的兩個立柱和載物臺，一個立柱上設置有線陣探測器單元，另一立柱上設置有射線源，兩安裝座均可上下滑動安裝在所述立柱上；所述線陣探測器單元包括座板、滑板、線陣探測器、后準直器，線陣探測器和后準直器均固定安裝在滑板上，后準直器上設置有射線準直通道，射線準直通道的寬度為探測器射線入射窗口寬度的N分之一，滑板可滑動安裝在座板上，滑板每次的滑動距離為射線入射窗口寬度的N分之一。本發明利用后準直器縮小了探測器射線入射窗口接收射線的寬度，提高了輻射成像的分辨率，在現有技術難以減小探測器窗口寬度的情況下，為提高射線輻射成像系統的分辨率開創了一條新的技術路徑。

無損探傷檢測裝置 1008

 0

本實用新型公開了一種無損探傷檢測裝置，包括筒體，射線發生器，散熱裝置，放料盒和射線探測器，筒體為金屬圓柱體結構，筒體的側面設置有把手，筒體的底面設置有腳架，射線發生器固定安裝于筒體內部，射線發生器包含高壓包和射線管，射線管與水平面垂直，射線管的上端與高壓包固定連接。本實用新型的優點在于：第一散熱裝置固定安裝于筒體的頂面，第二散熱裝置和第三散熱裝置安裝于放料盒的兩側，設備安裝有多個散熱裝置，探傷機在工作中散熱性能穩定，從而使設備能夠長時間的運行。第二散熱裝置和第三散熱裝置的散熱板分別與放料盒的兩側連接，從而保證放料盒兩邊散熱的均勻性。

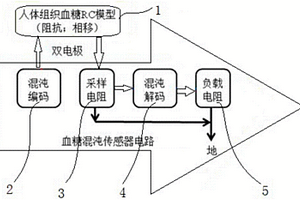

血糖無損檢測的混沌編解碼方法 845

 0

本發明公開了一種血糖無損檢測的混沌編解碼方法，該方法包括如下步驟：混沌編碼電路提供被測生物組織的刺激信號；加載了生物組織電信息的刺激信號輸出至采樣電阻的端電壓，并輸入混沌解碼電路；從負載電阻兩端得到所述混沌解碼電路輸出電壓；分析負載電阻端壓的序列,計算出人體血糖值。本發明通過構造混沌編解碼電壓信號，定義生物阻抗的最大阻抗序列均值或者相移序列均值,經多項式關系分別模型表達血糖指標，從而實現對組織血糖的無創檢測，具有原理清晰和響應快速的優點，且測量準確。

基于隧道磁電阻傳感器的無損檢測裝置 797

 0

本實用新型公開了一種基于隧道磁電阻傳感器的無損檢測裝置，包括至少一個TMR傳感器，永磁組合體和外殼，所述的永磁組合體包括兩個永磁體和一個條形導磁體,其中所述的兩個永磁體在所述的TMR傳感器兩側對稱放置,其磁化方向都垂直于待測元件,并且所述兩個永磁體的磁化方向相反，所述的條形導磁體設置在所述的兩個永磁體之間，所述的TMR傳感器檢測所述待測元件所產生的漏磁通，并產生相應的輸出信號；所述的外殼覆蓋所述的TMR傳感器，屏蔽外界的干擾磁場。本實用新型在極其低頻的情況下具有很高的分辨率，可以檢測更深的缺陷。

鑄件硬度現場無損檢測設備 858

 0

本發明涉及硬度檢測技術領域，具體的說是一種鑄件硬度現場無損檢測設備，包括里式硬度計外殼，所述里式硬度計外殼一端固定連接有導向套，所述導向套內滑動安裝有沖擊頭，所述沖擊頭處于導向套外側的一端安裝有可拆卸的連接頭，所述連接頭背離沖擊頭的一側設有載板，所述載板面向連接頭的一面等距開設有多個螺紋孔，所述螺紋孔內螺紋連接有螺紋柱，所述螺紋柱靠近連接頭的一面中部位置開設有內六角孔，所述螺紋柱遠離內六角孔的一端固定連接有用于接觸鑄件弧面的錐形頭，本發明具有如下有益效果：降低沖擊部位與鑄件表面產生滑移的概率，使沖擊頭的回彈速度在合理誤差范圍內，提高對弧面鑄件硬度檢測的準確性。

壓力容器鋼無損在線壽命檢測方法 932

 0

本發明涉及一種壓力容器鋼無損在線壽命檢測方法，它包括以下步驟：（a）測試并記錄未經服役的壓力容器鋼的熱電勢系數；（b）多次測試并記錄老化或服役的壓力容器鋼的熱電勢系數；（c）以壓力容器鋼的老化時間為橫軸、熱電勢系數為縱軸，建立模型；（d）測試并記錄使用中壓力容器鋼的熱電勢系數，并將其代入步驟（c）所述的模型中，進行演算得到壓力容器鋼相的老化程度。通過將壓力容器鋼的老化時間為橫軸、熱電勢系數為縱軸建立模型，從而可以輕松地利用使用中壓力容器鋼的熱電勢系數計算得到其老化程度，這樣能在壓力容器鋼任意部位直接檢測，以降低運行成本提高核電站的使用率。

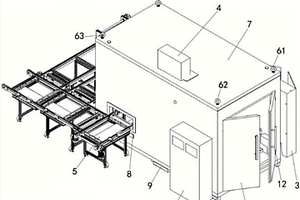

針對工業部件缺陷無損檢測設備的外殼結構 1142

 0

本實用新型公開了針對工業部件缺陷無損檢測設備的外殼結構，包括工業部件檢測儀外殼結構本體，所述本體上設有服務門、控制臺、電器柜、頂蓋、輸送口和底座；所述服務門上設有門把手，所述控制臺和所述電器柜分別設于所述本體兩側，所述頂蓋上設有第一信號燈、第二信號燈、第三信號燈、第四信號燈和空調外機，所述輸送口與傳輸平臺連接；所述服務門鉸接于所述本體，所述門把手焊接于所述服務門；所述空調外機銷接于所述頂蓋，所述第一信號燈、第二信號燈、第三信號燈和第四信號燈焊接于所述頂蓋；所述底座焊接于所述本體，所述底座內部設有可伸縮滑輪；本實用新型的有益效果是制作成本低，制造簡單，使用時增加檢測效率，減少人員成本。

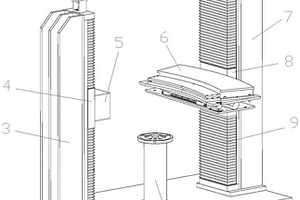

放大倍數可調無損檢測裝置 964

 0

本實用新型公開了一種放大倍數可調無損檢測裝置，包括基座、設置在基座上的兩個立柱和位于兩個立柱之間且與兩個立柱排列在一條直線上的載物臺，其中一個立柱上設置有探測器，另一立柱上設置有射線源，所述基座上設置有平行所述直線的水平滑軌和絲桿，所述載物臺可滑動安裝在所述水平滑軌上，并通過其上設置的與所述絲桿相配合的螺母實現由所述絲桿驅動其沿所述直線方向滑動，以調節其與所述射線源的間距。本實用新型通過將載物臺可滑動設置，使得載物臺與射線源的間距可調，相應地，使輻射成像時的放大倍數可調，不僅使得小尺寸的被成像物能夠有效成像，還能夠對被成像物的局部進行放大成像，因而，增加了檢測裝置對被成像尺寸的適用范圍，提高了檢查裝置的輻射成像能力。

基于X射線的工業部件缺陷的無損檢測系統 946

 0

本實用新型公開了一種基于X射線的工業部件缺陷的無損檢測系統，包括：X射線成像設備，其接收穿透待檢工業部件的X射線，所述X射線成像設備設置有相互連接的信號探測部件和成像部件；圖像增強部件，其實時接收所述X射線成像設備生成的原始圖像信號，并對所述原始圖像信號進行信號加強處理后得到增強圖像信號；圖像采集卡，其與所述圖像增強部件連接；以及圖像工作站，其設置有相互連接的緩沖部和缺陷識別部，所述圖像采集卡將采集到的所述增強圖像信號傳送到所述緩沖部。本實用新型解決了現有技術中缺陷探測效率低下、可重復性差、且極易出現差錯的技術問題。

無損檢測用噴標墨盒 1043

 0

本實用新型涉及一種無損檢測用噴標墨盒，它包括噴槍以及安裝座，所述無損檢測用噴標墨盒還包括盒體以及與所述盒體頂面開口處配合的盒蓋，所述盒體由前擋板、后擋板、左側板、右側板以及底座拼合而成，所述前擋設有第一導管，所述后擋板設有第二導管，所述第一導管位于盒體內一端設有連接法蘭，所述連接法蘭上設有噴槍調節孔；所述連接法蘭與所述安裝座螺栓連接，所述安裝座的安裝斜面上設有噴槍安裝孔，所述噴槍安裝孔設在所述安裝斜面上，所述盒體上設有墨汁進管孔。本實用新型其結構簡單，體積小，安裝十分方便，整體重量較輕，可以固定多種噴槍，調整噴槍到工件的距離，保證噴濺的墨汁不會灑落在設備上，不會造成污染。

無損檢測儀 1021

 0

本實用新型公開了一種無損檢測儀，包括從左至右依次設置的上料機構、渦流檢測儀、超聲檢測儀、下料機構，所述渦流檢測儀與超聲檢測儀之間設置有移動機械手，所述渦流檢測儀與上料機構之間設置有夾持抱具，所述夾持抱具呈管狀，所述夾持抱具的一端與上料機構對應，另一端與所述渦流檢測儀連接，所述夾持抱具的內徑大于管材外徑，所述夾持抱具的中部的管壁設置呈中空結構，且所述夾持抱具的中部與管材接觸的內壁為可膨脹的橡膠，所述夾持抱具的中部的外壁上設置有進/出氣口。本實用新型能提高檢測精度、提高檢測效率。

涂膠無損檢測設備 810

 0

本實用新型公開了一種涂膠無損檢測設備，其包括基座、ip板、連接架、滑槽、控制盒、顯示屏、滑動滾輪和檢測外殼，基座為一體式底座，基座兩側安裝有連接架，連接架上開滑槽，滑槽內安裝滑動滾輪，滑動滾輪連接在檢測外殼頂部，檢測外殼底部開有檢測通孔，檢測內部安裝有x射線檢測器，x射線檢測器與傳輸模塊連接，傳輸模塊安裝在控制盒內部，控制盒緊靠驅動器安裝。本實用新型通過x射線檢測裝置調整其X射線設備的技術參數來控制放射量的大小，對粘接好的外殼進行射線檢測，可以快速的對樣品進行采集和結果顯示，提高其檢測的工作效率。

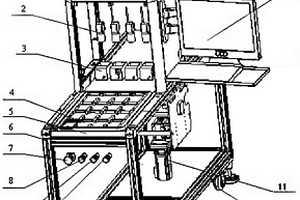

基于CCD工業相機的手機國別快速無損檢測裝置 870

 0

本實用新型公開了一種基于CCD工業相機的手機國別快速無損檢測裝置，包括機架，所述機架上裝有四臺并列分布的CCD工業相機、位于所述CCD工業相機下方的可循環傳動的皮帶線、以及位于所述CCD工業相機與皮帶線之間的同軸光源，所述的四臺CCD工業相機均與一相機控制器電連接，所述皮帶線由安裝在機架上的伺服電機驅動，所述皮帶線上布置有可隨之移動的、用于放置待檢測手機外殼的物料盤，所述伺服電機和相機控制器均與一PLC控制器電連接，該PLC控制器電連接有啟動按鈕、停止按鈕、急停按鈕和繼續按鈕，該PLC控制器還與一上位機電連接。本實用新型可實現手機國別的快速檢測，可大大提高手機國別檢測的自動化程度和檢測效率。
