工作原理

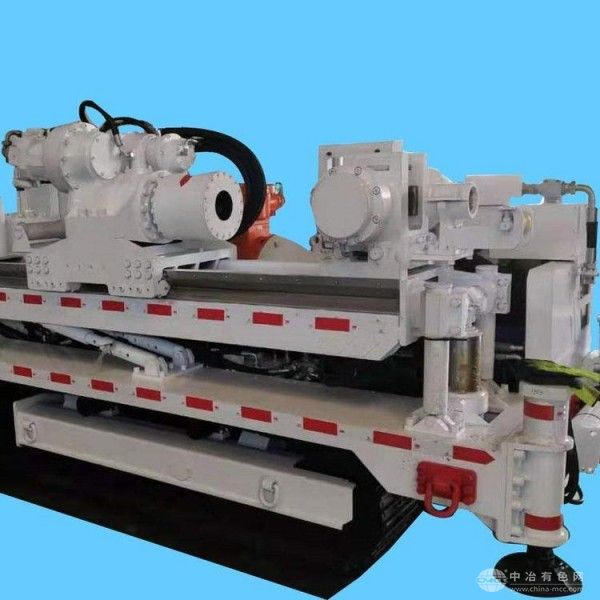

ZDY4800L采用全液壓動力傳動與電液比例控制技術：
柴油發動機或井下防爆電機驅動雙聯變量液壓泵，將機械能轉化為高壓油液，分別供給回轉系統、給進系統及履帶行走系統?；剞D系統通過液壓馬達驅動動力頭旋轉，經三級行星齒輪減速后輸出4800N·m扭矩，帶動鉆桿破碎巖層；給進系統由雙油缸同步驅動，提供0-50kN連續可調的推進力，并支持恒壓自動鉆進模式。履帶行走系統采用液壓馬達獨立驅動兩側履帶，實現原地轉向與±15°爬坡能力。系統集成壓力傳感器、扭矩傳感器及傾角儀，通過PLC控制器實時調整鉆進參數，當遇到卡鉆或地層突變時，自動觸發過載保護并啟動防噴裝置，確保作業安全。
應用范圍
適用于煤礦井下中硬至堅硬巖層（f≤10）的深孔施工，包括瓦斯抽采孔（直徑113-200mm、深度0-600m）、探放水孔、地質構造探測孔及巷道超前鉆孔等?？刹渴鹩诰C采工作面、掘進巷道及高瓦斯礦井區域，滿足水平孔、仰角孔（≤45°）及俯角孔的多樣化施工需求，助力煤礦實現“精準勘探、高效抽采”的安全生產目標。
技術參數
額定扭矩：4800N·m
鉆進深度：0-600m（視地層條件）
鉆孔直徑：113-200mm
回轉速度：0-120r/min（無級調速）
給進力：0-50kN（連續可調）
起拔力：65kN
履帶接地比壓：≤0.12MPa
爬坡能力：±15°
主機重量：18t（含動力系統）
外形尺寸（長×寬×高）：6500×2200×2500mm
適配動力：柴油發動機（井下可選防爆電機）
防護等級：IP55（防塵防水）
防爆標志：ExdI Mb（防爆電機配置時）
產品特點
大扭矩深孔鉆進：4800N·m扭矩輸出可輕松破碎堅硬巖層，600m鉆進深度滿足高瓦斯礦井區域治理需求；
履帶式自主行走：液壓驅動履帶實現原地轉向與低速爬坡，無需輔助運輸設備，單班移動距離超500m；
智能化安全防護：集成鉆孔壓力實時監測與自動報警系統，配備防噴孔裝置與應急回退功能，符合《煤礦安全規程》嚴苛標準；
模塊化快速拆裝：動力頭、操作臺等關鍵部件采用快拆設計，單件更換時間≤40分鐘，降低停機維修成本；
高適應性設計：支持金剛石復合片鉆頭、牙輪鉆頭等多種工具，可應對斷層、溶洞等復雜地質條件，提升設備利用率。
