工作原理：
M2M Mantis采用相控陣超聲技術（PAUT），通過集成64/128通道的微型探頭陣列，以電子方式控制超聲波束的聚焦與偏轉。檢測時，探頭沿焊縫表面掃描，系統按預設程序激發不同陣元，生成多角度聲束覆蓋焊縫根部、趾部及熱影響區。反射回波經高速采集后，通過合成孔徑聚焦算法（SAFT）重建三維聲學圖像，清晰顯示缺陷位置、形狀及尺寸。儀器內置的TOFD（衍射時差法）模塊可同步分析缺陷端部衍射信號，進一步提升檢測精度，尤其適用于厚板焊縫的層間缺陷識別。
應用范圍：
適用于船舶制造行業船體T型肋骨、甲板角接縫的焊接質量檢測；滿足橋梁建設領域鋼箱梁翼緣板-腹板角焊縫、拱橋節點焊縫的疲勞裂紋篩查需求；可應用于壓力容器制造行業封頭與筒體T型接頭、接管角焊縫的完整性評估；同時支持軌道交通領域高鐵轉向架、地鐵車體關鍵焊縫的在線檢測，以及能源電力行業風電塔筒法蘭、核電設備安全端焊縫的質量控制，符合ISO 17637、ASME BPVC等國際檢測標準。
產品技術參數：
通道數：64/128通道可選；頻率范圍：0.5MHz-18MHz；探頭類型：支持線陣、面陣及定制異形探頭；最大檢測厚度：400mm（鋼）；成像模式：S掃描、B掃描、C掃描、TOFD；分辨率：≤0.1mm；掃描速度：≥100mm/s；數據存儲：支持1TB固態硬盤；接口類型：千兆以太網、USB 3.2、HDMI；防護等級：IP65；工作溫度：-20℃至50℃；整機重量：≤4.5kg（含電池）。
產品特點：

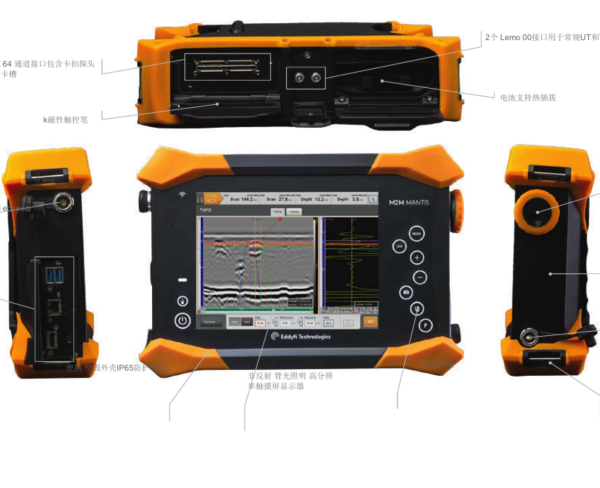

電子掃描技術實現無機械移動高速檢測；多模式成像直觀顯示缺陷三維形態；智能缺陷識別算法自動標注關鍵參數；一鍵式參數配置適配不同焊縫類型；模塊化設計支持探頭快速更換；觸控屏與編碼器雙操作模式滿足現場需求；抗電磁干擾外殼通過IEC 61326標準認證，確保復雜工業環境穩定運行。
