浙江杭州有色金屬加工技術理論與應用

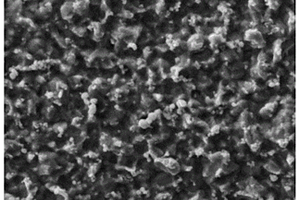

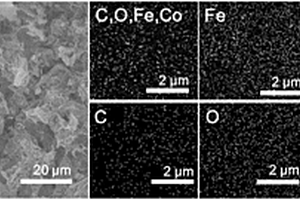

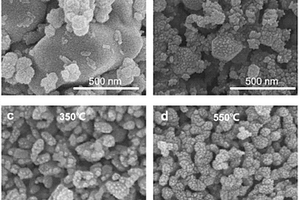

具有納米三維多孔結構的含鐵氧化物及其制備方法 1033

 0

本發明公開了一種具有納米三維多孔結構的含鐵氧化物的制備方法，以鐵氧化物和金屬氫化物為原料，所述的鐵氧化物選自Fe2O3、Fe3O4或FeO；所述的金屬氫化物選自氫化鋰；將所述原料混合均勻，加熱至100～600℃后保溫放氫0.5～12h，得到所述的具有納米三維多孔結構的含鐵氧化物。本發明提供了一種具有納米三維多孔結構的含鐵氧化物的制備方法，選擇特定的原料，僅需簡單的共混和加熱保溫處理后，即可得到具有納米三維多孔結構的含鐵氧化物；且通過對制備工藝條件的調整，可以調控產物含鐵氧化物的組成。

8-芐基-2,8-二氮雜雙環【4,3,0】壬烷的化學合成方法 1076

 0

本發明公開了一種8-芐基-2，8-二氮雜雙環【4，3，0】壬烷的化學合成方法，所述方法采用如下步驟進行：在有機溶劑A中，加入如式(I)所示的8-芐基-7，9-二氧代2，8-二氮雜雙環，控制內溫在-5～10℃，加入硼烷，升溫到25～120℃，保溫反應，反應結束后，反應液后處理即得如式(II)所示的8-芐基-2，8二氮雜雙環【4，3，0】壬烷；所述的如式(I)所示的8-芐基-7，9-二氧代2，8-二氮雜雙環與硼烷的物質的量比為1∶1～5；所述的有機溶劑A為醚類溶劑、烴類溶劑或它們的混合溶劑。本發明規避了價格較貴的氫化鋁鋰和紅鋁，反應當量容易計量，成本低，無明顯副反應，反應時間短，反應收率高，淬滅反應使用水，無固體鹽生成，三廢少，具有較大的實施價值和社會經濟效益。

納米金屬包覆硫復合材料及其應用 1118

 0

本發明公開一種納米金屬包覆硫復合材料及其應用，所述納米金屬包覆硫復合材料的制備方法包括以下步驟：（1）將金屬化合物溶解于去離子水，配成前驅體水溶液；（2）將硫粉加入前驅體溶液中，充分攪拌混合均勻后形成懸濁液；（3）以硼氫化鈉或硼氫化鉀為還原劑，溶解于去離子水配制成還原劑水溶液；（4）室溫攪拌條件下，將還原劑水溶液逐滴添加到懸濁液中，使金屬離子充分還原，包覆于硫粉表面，分離得到納米金屬包覆硫復合材料。該復合材料作為鋰硫電池正極材料，具有比容量高、循環穩定性優良的特點；且本發明制備方法簡單，成本低廉，性能優良，易實現產業化。

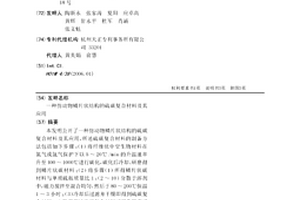

仿動物鱗片狀結構的硫碳復合材料及其應用 974

 0

本發明公開了一種仿動物鱗片狀結構的硫碳復合材料及其應用，所述硫碳復合材料的制備方法包括如下步驟：（1）將纖維狀中空生物材料在氮氣或氬氣保護下以5～20℃/min的升溫速率升至400～1000℃進行碳化，碳化后冷卻、研磨得到鱗片狀碳材料；（2）將步驟（1）所得鱗片狀碳材料與單質硫按質量比1：（2～10）分散于溶劑中，磁力攪拌至混合均勻，然后于80～200℃保溫1～3小時；（3）冷卻后過濾并干燥即得到硫碳復合材料。本發明所述硫碳復合材料可用作鋰離子電池正極材料，具有良好的導電性、高含硫量、高體積比容量以及良好的循環性能和容量保持率。

靜電自組裝制備CuO納米片與碳納米管復合材料的方法及用途 768

 0

本發明公開了一種靜電自組裝制備CuO納米片與碳納米管復合材料的方法。它的步驟如下：1）配制Cu(NO3)2水溶液，將乙醇胺水溶液加入到等體積的上述Cu(NO3)2水溶液中，得到表面帶有正電荷的CuO納米片溶膠溶液；2）取碳納米管分散到HNO3水溶液中，回流處理，離心分離碳納米管并水洗，獲得的碳納米管表面帶負電；3）將表面帶負電的碳納米管加入到步驟1）中的CuO納米片溶膠溶液中，攪拌，出現黑色沉淀，分離，去掉上層清液，得到CuO納米片與碳納米管復合材料。本發明的制備方法簡單，環保，利用靜電作用力獲得均勻的網狀結構復合材料。制備所得到的復合材料，可以應用于鋰離子電池的負極材料。

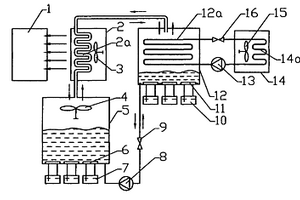

利用超聲波霧化技術的制冷制熱雙效空調系統 1189

 0

一種利用超聲波霧化技術的制冷制熱雙效空調系統。它包括室內熱交換器、室內換熱風扇、室外熱交換器、室外換熱風扇,內裝制冷劑的為真空腔體的第一、第二霧化器、以及在第一霧化器內的傳質輔助風扇,在第一、第二霧化器內均放置超聲波換能器;室外熱交換器換熱盤管與第二霧化器換熱盤管連通;第一、第二霧化器底部通過回流泵連通,由水位控制回流泵對第一、第二霧化器內制冷劑液面進行調節。在對第一霧化器內制冷劑超聲波霧化時,實現制冷;在對第二霧化器內制冷劑超聲波霧化時,實現制熱。本發明可取代壓縮機機械制冷、溴化鋰制冷,并方便地按需進行制冷和制熱過程切換,適合于家用空調、中央空調系統,具有節能、成本低、運行費用低、壽命長、效率高的特點。

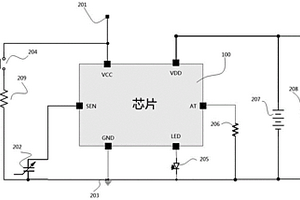

帶童鎖功能的電子煙電路 722

 0

本發明公開了一種帶童鎖功能的電子煙電路，包括電子煙芯片，電子煙芯片包括童鎖功能電路，童鎖功能電路分別連接有按鍵檢測及邏輯判斷電路、容值檢測電路和核心邏輯電路，按鍵檢測及邏輯判斷電路和容值檢測電路均與核心邏輯電路相連，核心邏輯電路還連接有LED驅動電路、檢測及保護電路、MOS開關電路和鋰電池充電電路，檢測及保護電路與MOS開關電路相連。本發明的一種帶童鎖功能的電子煙電路，將童鎖功能電路集成到電子煙專用芯片上，能有效防止兒童和未成年人吸食電子煙，且相比采用微控制器的方案，芯片本身就降低了電子煙的體積及成本；本發明產生的電子煙芯片可原位替換一般電子煙芯片，減少了更新換代所需的成本及花銷。

無粘合劑多孔硅/碳復合電極及其應用 1043

 0

一種無粘合劑多孔硅/碳復合電極及其應用，該復合電極通過包括以下步驟的方法制備：(1)將無水乙醇、硝酸鹽或高氯酸鹽水溶液和硅酸烷基酯混合，然后調pH至2.0～6.0，攪拌得到前軀體溶液；(2)將銅箔或鎳箔基體進行除表面氧化物和除油處理；(3)將處理后的銅箔或鎳箔基體作為工作電極置于裝有前軀體溶液的電極槽中，以鉑片或石墨作為對電極，進行電沉積，在銅箔或鎳箔基體表面得到微納米二氧化硅涂層；(4)覆蓋有微納米二氧化硅涂層的銅箔或鎳箔基體經鎂熱還原得到表面附有多孔硅基材料的銅箔或鎳箔；(5)表面附有多孔硅基材料的銅箔或鎳箔經化學氣相沉積得到無粘合劑多孔硅/碳復合電極。該多孔硅/碳復合電極可作為鋰離子電池負極應用。

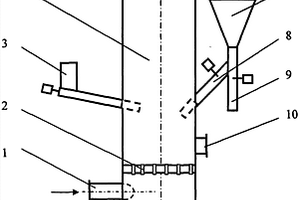

氮氧化物和二氧化硫凈化劑制備及凈化方法和裝置 1182

 0

一種氮氧化物和二氧化硫凈化劑制備及凈化方法和裝置，用于從氣流中除去氮氧化物和二氧化硫等有害物，屬于大氣污染控制和環境保護技術領域，其特征是所述的凈化劑由鈣或鋇或鎂元素的一種或任意二種及以上元素組合、硫酸根或氯根或碳酸根的一種或任意二種及以上組合、羥基或氧的一種或二種、鈉或鉀或鋰的一種或任意兩種及以上組成的固體化合物或混合化合物，把所述的凈化劑導入氣?固反應器后，氣流中的所述有害物在一定溫度下與所述的凈化劑發生氣固反應而被去除，具有操作簡單、處理效率高、處理量大、運行費用低的特點，本發明還公布了相關的凈化裝置。

軟包動力電池OCV測試設備 1178

 0

軟包動力電池OCV測試設備，包括：機架；電池測試組件，設置在機架內；電池夾裝運動機構；電池托盤；運動機構操控組件，用于控制電池夾裝運動機構運動部的運動以帶動夾持部夾緊或放開電池托盤夾持空間內的軟包動力電池；安全保護傳感器組件，用于采集機架內各個部件的信號并傳輸給電池OCV測試控制機構；以及電池OCV測試控制機構，用于控制電池夾裝運動機構、運動機構操控組件以及安全保護傳感器組件工作。本發明的有益效果體現在：該設備將軟包鋰電池OCV/IR測試在同一機器內完成，也可以單獨專門進行開路電壓測試或電池內阻測試，兼容強。

金屬氧化物多孔框架/石墨烯復合纖維的制備方法及其應用 840

 0

本發明公開了一種金屬氧化物多孔框架/石墨烯復合纖維的制備方法，所述金屬氧化物多孔框架/石墨烯復合纖維為氧化石墨烯(GO)與MOF晶體粉末通過復合與煅燒得到的金屬氧化物多孔框架/石墨烯復合纖維。本發明制備方法操作簡單、條件溫和、形貌可調、結構可控、組分分布均勻，保留了石墨烯和以MOF晶體為模板得到的金屬氧化物多孔框架的結構完整性，兼具了石墨烯和金屬氧化物多孔框架的優異性能，能夠批量化或工業化生產，且其作為鋰離子電池負極材料，性能優異，具有很好的應用前景。

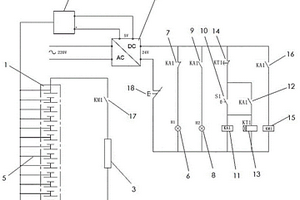

電池模組焊接質量檢測裝置 1059

 0

本發明公開了一種電池模組焊接質量檢測裝置，所述電池模組由多個鋰電池組成,所述檢測裝置包括電源、指示組件、放電負載電阻、控制組件及信號采集組件，所述指示組件與所述電源相連接，所述放電負載電阻與所述電池模組相連接，所述控制組件與所述電源相連接，所述控制組件用于控制所述指示組件通電或斷電，以及控制所述電池模組的放電，所述信號采集組件與所述電池模組并聯，用于采集電池模組的電壓信號。

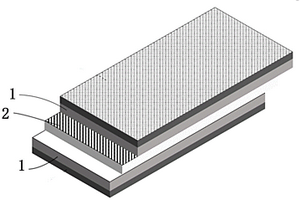

智能調溫集流體的制備方法及應用 839

 0

本發明公開了一種智能調溫集流體的制備方法及應用，目的在于保持鋰離子電池溫度恒定，解決電池過熱和遇冷時性能惡化問題。該集流體不需要借助外部提供的額外能量：當電池過熱時，集流體內智能調溫層會將多余熱量儲存起來，降低電池溫度；當電池遇冷時，集流體內智能調溫層將儲存的熱量釋放出來，提高電池溫度。由此，該智能調溫層可對電池熱量進行“削峰填谷”式管理，達到智能控溫的目的。本發明無需要借助外部提供的額外能量，具有響應速度快、儲放熱過程平穩可控、結構簡單、集成度高、無控溫元件和系統、不占用電池模組空間、成本低廉等優點。

階層多孔錫酸錳/碳復合材料及其制備方法和用途 976

 0

本發明公開了一種階層多孔錫酸錳/碳復合材料及其制備方法，其制備方法包括以下步驟：將錳鹽、錫鹽和聚丙烯酸溶解在混合溶劑中，得到混合溶液，于劇烈攪拌條件下在混合溶液中加入環氧丙烷，繼續劇烈攪拌從而形成前驅體凝膠；然后依次進行凝膠老化、溶劑置換、干燥和熱處理，得到階層多孔錫酸錳/碳復合材料材料。該階層多孔錫酸錳/碳復合材料材料作為鋰離子電池負極，具有良好的電化學性能，容量高，倍率性能好，循環壽命長。

利用藻類制得的Sn/C復合材料及其應用 846

 0

本發明公開了一種利用藻類制得的Sn/C復合材料及其應用，所述Sn/C復合材料的制備方法包括如下步驟：（1）取SnCl4·5H2O溶解于酒精中，直至澄清，形成0.2～0.8M的前驅體溶液；（2）藻類用甲醛和去離子水的混合溶液清洗、除雜；（3）室溫條件下，將洗凈的藻類在前驅體溶液中浸泡1～4小時，過濾，烘干；（4）將步驟（3）獲得的烘干的材料與質量分數為10～30%的聚苯乙烯的DMF溶液混合，然后在氮氣或氬氣保護下以5～20℃/min的升溫速率升至400～1000℃碳化2～7小時，冷卻、研磨得到Sn/C復合材料。本發明中Sn/C復合材料來源于藻類吸附錫金屬離子，原料來源廣泛、易得到，易于工業化實施；制備工藝簡單，對環境友好；制得的Sn/C復合材料在作為鋰離子電池負極材料應用時具有良好的循環性能和庫倫效率。

聚合物包覆鎳鋁合金/硫復合電極材料的制備方法 1104

 0

本發明涉及一種聚合物包覆鎳鋁合金/硫復合電極材料的制備方法，其特征在于：聚合物包覆鎳鋁合金/硫復合電極材料以空心鎳鋁合金納米粉為載體；經硫單質加熱升華，擴散，冷凝，形成鎳鋁合金/硫復合材料；鎳鋁合金/硫復合材料與聚合物前驅體超聲分散在酒精水溶液，然后加入催化劑聚合，攪拌，沉積，過濾，收集，烘干，獲得聚合物包覆鎳錫合金/硫復合電極材料；鎳鋁合金為NiAl3，NiAl2的一種；單質硫占聚合物包覆鎳鋁合金/硫復合電極材料的總質量的30～70％；聚合物占聚合物包覆鎳鋁合金/硫復合電極材料總質量的0.5～10％。該復合材料用于鋰硫電池正極時，具有很好的比容量和優異的循環性能：首次放電容量大于500mAh/g，100次循環后，放電比容量保持率大于74％。

空心球狀金紅石二氧化鈦介晶及其制備方法 1192

 0

本發明公開的空心球狀金紅石二氧化鈦介晶，是由金紅石結晶納米棒組裝而成的空心球狀結構，空心球體的直徑為3.0~6.0μm，納米棒的長度為200~500nm，寬度為100~250nm。其制備步驟為：將草酸鈦鉀溶于添加有硝酸的雙氧水反應液中，在80oC下保溫48~72小時。本發明無需高溫高壓的水熱環境，低溫下一步獲得空心球狀金紅石二氧化鈦介晶，制備路線簡便易行，成本低，粉末產率高，可應用于光催化、鋰離子電池等領域。

檢測管道泄漏的封閉球系統 784

 0

本發明公開了一種檢測管道泄漏的封閉球系統。計算機經串口轉換器和無線發訊器連接，無線發訊器與封閉球無線連接，封閉球在管道中沿管道內壁滾動，封閉球置于無線充電組件上進行充電，封閉球包括上球殼和下球殼以及安裝在上、下球殼內的控制電路板、鋰電池和無線充電接收線圈，控制電路板包括單片機控制電路、供電電路、電壓轉換電路、數據存儲電路、陀螺儀連接電路、聲音傳感器連接電路和無線通信模塊連接電路。本發明能夠通過對聲音信號和檢測球滾動角度信號的采集，實現檢測管道泄漏情況的功能。本發明所涉及的接口標準，結構簡單，控制、通訊及充電方便，檢測步驟簡易，具有廣泛的應用前景。

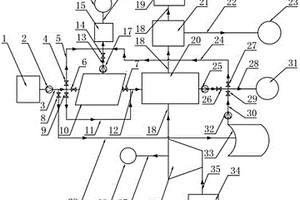

基于太陽能輔助燃氣輪機的分布式多聯供裝置及方法 862

 0

本發明公開了一種基于太陽能輔助燃氣輪機的分布式多聯供裝置及方法。本發明裝置包括補水池、補水泵、補水管、第一閥門~第九閥門、補水支路、平板太陽能集熱系統、補水旁路、再熱補水管、熱水輸出管、混合熱水貯水箱、熱水用戶終端、熱水泵、煙氣管道、煙氣后處理裝置、蓄熱器、雙效溴化鋰熱泵、空調管網、空調用戶端、蒸汽支路管、第一蒸汽泵、蒸汽主管道、太陽能蒸汽管、蒸汽用戶端、第二蒸汽泵、聚光太陽能集熱系統、貯氣罐、燃氣管道、燃氣輪機發電機組、變電站、用電端、聚光太陽能補水管。本發明利用與建筑物相適應的太陽能技術，克服太陽能系統對土地成本的制約，實現對燃氣輪機多聯供系統供熱能力的有效補充，提高了系統的效率和經濟性。

偏氟乙烯共聚物、其制備方法及應用 841

 0

本發明提供了一種偏氟乙烯共聚物，含有偏氟乙烯單體和至少一種具有結構式（I）所示的改性馬來酸酯類單體（結構式及各取代基見說明書），改性馬來酸酯類單體占總共聚單體的質量配比為大于0～20%。本發明還提供了偏氟乙烯共聚物的制備方法。本發明提供的偏氟乙烯共聚物粘結強度高，尤其適合用于鋰離子電池。

苯環利定人工抗原的制備方法 856

 0

本發明提供了一種苯環利定人工抗原的制備方法，第一步為半抗原的制備及檢測：以1-苯基環己醇為原料，利用疊氮鈉引入疊氮基，再利用氫化鋁鋰還原疊氮基制得1-苯基環己胺，然后和戊二酸酐反應得到含羧基的半抗原；第二步為人工抗原的制備與檢測：通過碳二亞胺法使之與牛血清蛋白(BSA)結合制備苯環利定人工抗原即苯環利定-牛血清蛋白。所制備的苯環利定人工抗原可進行動物免疫，取得相應的苯環利定抗體，可用于各種苯環利定類免疫分析法的研究，為苯環利定的檢測提供更加方便快速準確的途徑。

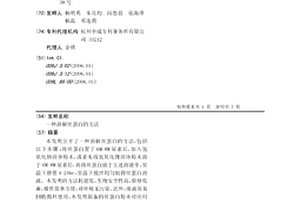

溶解絲蛋白的方法 755

 0

本發明公開了一種溶解絲蛋白的方法，包括以下步驟：將絲蛋白置于6M-8M尿素后，加入氫氧化鈉固體粉末，或者先將氫氧化鋰固體粉末溶于6M-8M尿素后，再將絲蛋白放于上述溶液中，室溫下靜置4-24hr，室溫下攪拌均勻制得絲蛋白溶液。本發明的方法耗能低，生物安全性高，價格低廉，操作簡單方便，對環境無污染。此外，廢液容易回收循環使用，本發明制備的絲蛋白粉末可應用于食品、化妝品、醫藥、生物材料等領域的原料。

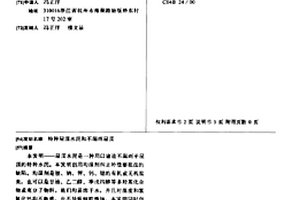

特種屋頂水泥和不漏雨屋頂 810

 0

本發明——屋頂水泥是一種用以建造不漏雨平屋頂的特種水泥。本發明創用均濕劑糾正補償膨脹法的缺陷。均濕劑是鋰、鈉、鉀、鈣、鍶的有機或無機鹽類,也可以是甘油、乙二醇、季戊四醇等多羥基化合物或高分子物料。他們均易溶于水,并且對溫度和氫氧化鈣均不敏感,也不導致鋼筋銹蝕。本發明同時創用加用均濕劑的非約束帽邊式平層頂建造法,它們由:承重層、防漏層、覆蓋層、帽邊或檐溝等部分組成,用以防止混凝土基底趨裂或減輕屋頂大塊位移和地基走動的影響。

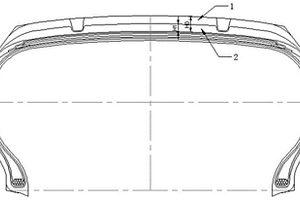

炭黑補強的輪胎下胎面膠料、混煉方法和雙層胎面的充氣輪胎 964

 0

本發明涉及輪胎制造新材料技術領域，尤其涉及一種炭黑補強的輪胎下胎面膠料及其混煉方法和雙層胎面的充氣輪胎。本發明采用鋰系低順式聚丁二烯橡膠與天然橡膠并用，少用甚至不用鎳系聚丁二烯橡膠，同時創造性的引用了炭黑偶聯劑和抗撕裂鈦酸鉀晶須來增強膠料的模量和抗撕裂性能。使用本發明中的下胎面膠的輪胎，結合高耐磨、抗濕滑、干地制動性能優良的上層胎面膠。不僅能夠降低輪胎的滾動阻力，滾阻可降低0.1～0.5，獲得更低的油耗，達到節約能源的目的。而且保證了輪胎的高耐磨、抗濕滑、干地制動性能。

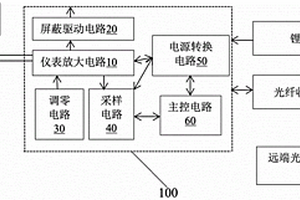

MRI兼容電極電壓測試電路 896

 0

本發明公開了一種MRI兼容電極電壓測試電路，儀表放大電路的輸入與植入式電極連接，儀表放大電路還與屏蔽驅動電路、調零電路和采樣電路分別連接，采樣電路還與主控電路連接，電源轉換電路將非磁性聚合物鋰電池的電壓轉化后為主控電路、儀表放大電路和采樣電路供電，主控電路還與光纖收發模組連接；儀表放大電路、屏蔽驅動電路、調零電路、采樣電路、電源轉換電路和主控電路放置在黃銅屏蔽盒內。本發明測試電路不受MRI影響，并且能將電極上的電壓采集并轉換成數字信號后，通過光纖傳到遠端處理。即在MRI掃描測試時，同步將電極信號傳輸到核磁共振室外處理。

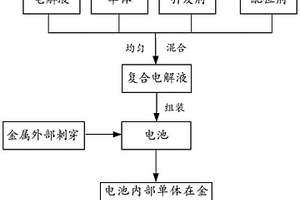

防止金屬刺穿引發電池熱失控的復合電解液、電池和方法 894

 0

本發明提供一種防止金屬刺穿引發電池熱失控的復合電解液、電池和方法，具體涉及動力電池技術領域。以所述復合電解液的質量百分比計，所述復合電解液包括以下組分：電解液80％～99.5％、單體0.45％～19.95％、引發劑0.001％～0.04％及配位劑0.0002％～0.01％；其中，在金屬的催化作用下，所述單體在所述金屬的表面聚合包覆形成絕緣層，以阻止電池內部的持續短路。采用本發明的復合電解液的鋰離子電池，正常狀態下，電解液不會發生聚合，在發生金屬刺穿時，電解液內的單體在刺穿金屬的表面快速聚合形成絕緣層，防止電池進一步熱失控，提高了電池的安全性和可靠性。

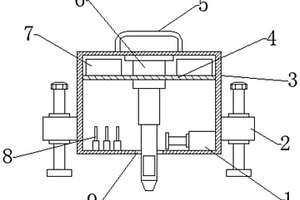

礦坑土壤重塑用重金屬離子實時監測裝置 799

 0

本發明公開了一種礦坑土壤重塑用重金屬離子實時監測裝置，包括防護箱體，所述防護箱體外壁上安裝有開合門，所述防護箱體未安裝有開合門的兩對稱側壁上設置有支撐組件和配重架，所述防護箱體上表面安裝有太陽能電池板；所述分隔擋板上表面中心位置處安裝有取樣組件，所述分隔擋板上方安裝有蓄電池，所述防護箱體下表面開設有用于所述取樣組件穿過的通過孔，所述防護箱體內底部安裝有推送組件和土壤檢測器。有益效果在于：采取有取樣組件，能夠對礦坑土壤進行采集處理；通過支撐組件對裝置進行支撐調節，能夠配合礦坑內部的土壤平面進行支撐固定，避免裝置工作過程中傾斜；通過太陽能電池板為鋰電池供電，增加了裝置的續航能力。

雙面粗糙銅箔及其制備方法 850

 0

本發明屬于鋰離子電池領域，為解決現有的銅箔厚度較大、光面實際比表面積小，并且活性物質粘結較差、容易脫落，導致電池容量易衰減易失效等問題，提供一種雙面粗糙銅箔，通過以下方法制備：1）配制含氯和含銅的刻蝕液；2）將洗凈干燥的銅箔置于刻蝕液中進行浸漬刻蝕；3）浸漬刻蝕結束后銅箔取出，清洗并干燥即得到雙面粗糙銅箔。本發明1）均勻蝕刻可以減小銅箔的厚度，生產更薄的銅箔；2）蝕刻使得銅箔兩面的表面有一定的粗糙度，加強涂覆材料與銅箔的結合強度；3）加強負極的導電性，提高電池的倍率性能；4）銅箔的比表面積明顯增大，能夠有效提高活性材料的負載量。

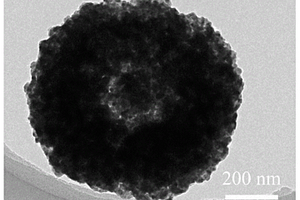

分級空心超結構硒化鈷鳥窩形復合材料及其制備和應用 802

 0

本發明公開了一種分級空心超結構硒化鈷鳥窩形復合材料及其制備方法和在制備鋰離子電池負極中的應用。所述分級空心超結構硒化鈷鳥窩形復合材料以CoSe2納米晶和CoSe納米晶為一次結構單元組裝成納米空心球，以納米空心球為二次結構單元組裝成帶有開口的鳥窩形分級大空心球；鳥窩形分級大空心球的球殼為多個納米空心球組裝而成的含有介孔與微孔的分級多孔超結構。制備方法：首先合成覆盆子形狀的鈷?乙二醇前驅體，然后在真空密閉環境下進行硒化，形成分級空心超結構硒化鈷鳥窩形復合材料。該材料的結構獨特，并具有高比容量、高倍率性能、循環性能優良的特點。

碳納米管中管@硫化銻/銻復合材料及其制備方法和應用 1042

 0

本發明公開了一種碳納米管中管@硫化銻/銻復合材料及其制備方法和在制備鋰離子電池負極中的應用。在碳納米管中管@硫化銻/銻復合材料中，碳納米管中管是以碳納米管為內管、非晶態碳納米管為外管所形成的外管套內管的管中管結構；硫化銻/銻為硫化銻和由所述硫化銻還原形成的金屬銻的混合物，緊密固定在碳納米管中管的內部。制備方法：首先在碳納米管表面生長ZIF?8顆粒，然后在其表面包覆一層RF樹脂，經過硫化處理和離子交換，最后碳化煅燒得到最終產物。本發明可提高硫化銻的電導率和結構穩定性，改善其倍率性能、循環性能和可逆容量。
