全部
▼
熱搜：
922
0

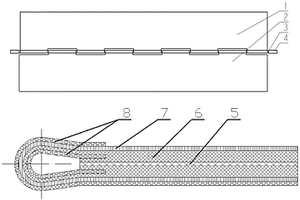

本發明涉及一種柔性的太陽翼鉸鏈結構，包括兩個琴鉸、芯軸和蓋帽；所述的琴鉸由平面段和嚙合口交錯排布的鉸鏈孔組成，兩個琴鉸的嚙合口存在錯位，通過芯軸穿過鉸鏈孔連接成鉸鏈結構；芯軸兩端通過蓋帽進行限位；所述琴鉸為截面對稱結構，平面段的中間層為加強層，采用纖維增強環氧樹脂基體的復合材料，加強層的兩側上下兩層為膠黏劑層，膠黏劑層的外側為聚酰亞胺薄膜層，膠黏劑層將增強層和聚酰亞胺薄膜層粘貼成整體；芯軸孔部分包括與所述平面段一體的聚酰亞胺薄膜層；聚酰亞胺薄膜層兩側分別設置原子氧防護層。
1190
0

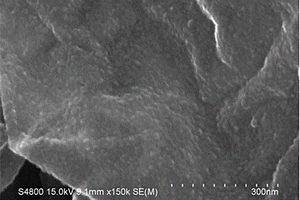

本發明提供了親油性石墨烯納米片及其制備方法和應用。本發明方法中，先將鱗片石墨原料在無機酸、過硫酸鹽和過氧化物條件下進行預處理；然后，再與插層剝離助劑、親油性改進劑和助劑混合，然后通過機械剝離，將親油性改進劑引入到石墨烯納米片的表面或邊緣，從而得到表面或邊緣具有親油性基的石墨烯納米片。本發明方法具有制備方法簡單易行、綠色環保，并具有可控性等特點。同時，由本發明制備的親油性石墨烯納米片的片徑大?。?00nm，片徑厚度＜10nm，并在有機溶劑、基礎油和高分子聚合物基體中具有良好的分散性和穩定性，因而能夠在潤滑油脂、涂料涂層以及復合材料等領域中應用。

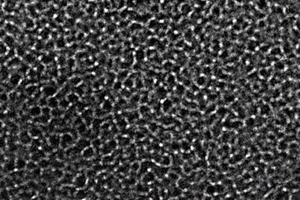

本發明屬于先進納米材料技術領域，具體為磁性有序介孔碳基或高分子基核殼結構復合微球及其制備方法。本發明以磁性納米顆粒為種子，通過溶膠?凝膠法在磁性納米顆粒表面包覆致密二氧化硅保護層；采用界面共組裝技術，使用大分子量嵌段共聚物作為模板劑，在二氧化硅表面沉積有序介觀結構的大分子表面活性劑/高分子層復合材料；最后，通過在氮氣中煅燒碳化得到表面強疏水性的磁性介孔碳基復合微球，或通過溶劑萃取法脫除大分子表面模板劑，獲得表面功能化的磁性介孔聚合物基復合微球。本發明復合微球具有強的磁響應性、較大的有序介孔孔道、規則有序的殼核結構、可控的親疏水性且易于物質傳輸擴散的特性，在吸附分離領域具有重要的應用前景。
993
0
本發明涉及一種彈性可重復吸油密胺海綿及其制備方法，該海綿包括密胺海綿制得的碳氮基海綿和負載于碳氮基海綿上的疏水材料，疏水材料為二氧化鈦/多孔單層碳化鈦復合材料，二氧化鈦由碳化鈦片層上的過渡金屬Ti原位氧化而成，部分二氧化鈦從碳化鈦片層上脫落，在碳化鈦片層上形成微孔，先制備一種超疏水材料，然后將疏水材料與密胺海綿以適當的比列混合，再進行干燥、煅燒即可。與現有技術相比，本發明的海綿可重復吸油抑菌并可對吸附油質污染物進行原位降解，自身抗污染，易再生；制備方法簡單易行，制備原料易得，成本低，無污染，可重現性好，可放量生產，廣泛應用于水面油污的處理。
885
0

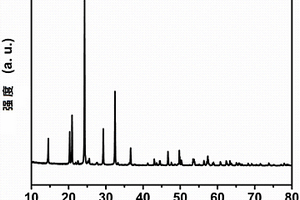

本發明公開了一種碳包覆磷酸鈦鈉及其制備和應用，其特點是以50～1000nm的磷酸鈦鈉顆粒及包覆在其表面碳框架構成一種用于制作電極的復合材料，其制備包括：框架模板的制備、框架模板的碳化、前驅體的制備、前驅體的碳化等步驟；將碳包覆磷酸鈦鈉與聚偏四氟乙烯和Super?P導電劑混合后分散于1?甲基吡咯烷酮中制成漿料，均勻涂布在石墨紙上，干燥后制得電容去離子的負極極材料。本發明與現有技術相比具有脫鹽量和電荷效率高，循環性能和化學穩定性優良、長循環壽命等優點，制備簡單、成本低廉，易于實現工業規?；瘧?。
本發明提供了一種三維氮摻雜碳基材料負載雙金屬磷化物雙功能催化劑及其制備方法和應用。該催化劑是由雙過渡金屬磷化物與氮摻雜的碳納米管組成的復合材料。先將三聚氰胺與碳納米管以一定質量比混合熱處理，制備三維氮摻雜碳材料；再向三維氮摻雜碳材料的水溶液中混入一定比例的雙過渡金屬硝酸鹽，并將此混合物在惰性電極表面干燥；然后在中性緩沖溶液中電沉積0.5?1.5分鐘，清洗、干燥；最后與亞磷酸二氫鈉在350℃氮氣氛圍下反應2小時，即得到本發明所述催化劑。該催化劑在堿性條件下具有優異的催化析氧性能(OER)，也具有高效的催化氧還原功能(ORR)，且所用原料價格低廉，工藝簡單，反應時間短，適合批量生產。
本發明涉及一種八面體型3D打印的PLGA/羥基磷灰石頸部椎間融合器的制備方法及產品和應用，固體部分以聚乳酸?聚乙醇酸（PLGA）共聚物為主體結構作為生物支架的主要成分，納米級羥基磷灰石顆粒作為填充無機材料，通過熔融沉積成形3D打印制備生物可降解納米羥基磷灰石復合融合器支架，包含PLGA/羥基磷灰石復合材料的制備、融合器模型的準備和應用3D?plotter生物打印機熔融沉積制備頸椎融合器。本發明所述頸部椎間融合器植入方便、加快術后器件與頸椎的融合，不易滑出植入部位且生物相容性高。植骨孔內填入植骨，可加快組織與材料的融合速度，讓新骨細胞填充入空腔腔內，增強其融合的效果。
1000
0
本發明提供一種運用水泥基材料連接的混凝土節點結構，稱為水泥基材料焊接節點，該結構包括有多個預制混凝土構件，相鄰所述預制混凝土構件的界面之間縫隙由水泥基材料進行填筑，所述水泥基材料為纖維水泥基復合材料。本發明進一步提供一種水泥基材料連接的混凝土節點結構施工、調控方法以及在組合混凝土結構中的用途。本發明提供的一種適用于組合混凝土結構的水泥基材料的焊接施工方法，該方法操作工序簡單，可在保證質量的同時加快預制結構的現場拼裝速度，節省工期，降低成本，發揮裝配式結構的優勢，幫助提高建筑工業化的效率。
1063
0

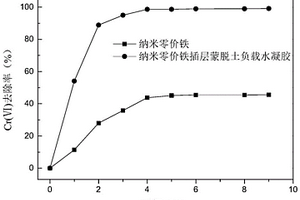

本發明涉及一種納米零價鐵插層蒙脫土負載水凝膠的制備方法及應用，該方法包括納米零價鐵插層蒙脫土的制備、纖維素溶液的制備和納米零價鐵插層蒙脫土負載水凝膠的制備；采用纖維素水凝膠為載體，蒙脫土為分散劑，采用溶膠?凝膠法制備出鐵基纖維素納米復合材料；該方法制備得到的納米零價鐵插層蒙脫土負載水凝膠用來處理含重金屬的廢水。與現有技術相比，本發明可以有效阻止納米零價鐵的團聚，提高納米零價鐵的反應活性和利用率，而且良好的流動性使其能夠充分的與污染物接觸，快速去除污染物，為環境污染治理提供更加有效的材料和技術基礎。
824
0
本發明公開了一種三維氮摻雜膠囊狀碳紙電極材料及其制備方法。本發明方法首先以硝酸錳和硝酸鋁為原料，尿素為堿源，一定溫度下攪拌回流得到Mg?Al層狀金屬氫氧化物Mg?Al?LDH；冷卻后加入一定量多巴胺常溫攪拌一定時間，得到聚多巴胺包覆的PL復合材料。接著進行一次刻蝕?煅燒?二次刻蝕工藝得到三維氮摻雜膠囊狀碳紙電極材料HCF2。本發明制備工藝和所需設備簡單，原料來源豐富且反應溫度較低；得到的三維氮摻雜膠囊狀碳紙電極材料HCF2不僅熱穩定性好、結晶程度高，能量密度和功率密度高，而且形貌可控性強，是理想的能源材料之一。
964
0

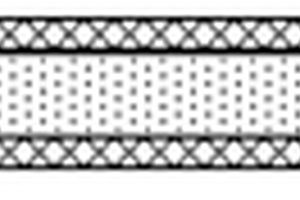

本發明提供了一種車體地板及其制備方法，其包括塑料芯板和貼覆在塑料芯板的至少一側的增強復合材料面板。本發明的車體地板相比傳統膠合板具有機械強度高、承載重量大、長期耐疲勞性能好和減震性能好等優點，此外，其還具有更低的TVOC值；本發明的車體地板的制備方法采用熱熔一體化成型工藝。整個加工過程中無膠水使用，使得車體地板的制備過程中無甲醛等有害氣體釋放，更加環保。
835
0

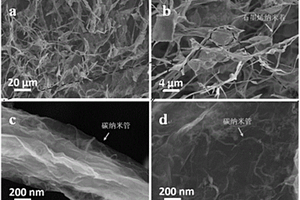

本發明涉及一種石墨烯卷/碳納米管復合氣凝膠材料及其制備和應用，復合材料為：石墨烯與碳納米管共同構筑成三維網絡的骨架結構。將氧化石墨烯分散液、酸化碳納米管分散液混合，超聲，得到混合液，然后在液氮中淬冷、冷凍干燥、碳化，即得。作為柔性電極或應力傳感材料的應用。本發明通過簡單的液氮淬冷方法將二維石墨烯與一維的碳納米管進行復合，使得兩者的優勢得以充分發揮，并在形成石墨烯卷的同時得到具有較好壓縮回彈性的多孔結構的復合氣凝膠。
本發明涉及一種紡織纖維/石墨烯/Bi2GeO5復合環境催化材料的制備方法，包括：將紡織纖維浸漬到氧化石墨烯的飽和分散液中，然后烘干，清洗，然后置于還原劑溶液中，50～80℃反應0.5～1h，清洗，烘干，得到紡織纖維/石墨烯；將紡織纖維/石墨烯加入到Bi(NO3)3和Na3PO4溶液中，攪拌，然后加入GeO2和尿素，120～180℃水熱反應3～8h，冷卻后洗滌，烘干，得到紡織纖維/石墨烯/Bi2GeO5復合環境催化材料。本發明的方法簡單，適合于工業化生產；得到的復合材料具有較好的環境凈化效果。
本發明自支撐石墨烯/碳納米管雜化物泡沫負載氨基蒽醌類聚合物的制備方法，借助高沸點有機溶劑將氧化石墨烯/碳納米管雜化物水分散液在濕態下轉變為氧化石墨烯/碳納米管雜化物有機分散液，再溶解氨基蒽醌類單體，形成氧化石墨烯/碳納米管和氨基蒽醌的有機分散液；將所得有機分散液經高溫溶劑熱反應制備石墨烯/碳納米管負載氨基蒽醌有機泡沫；由所述泡沫在含有氨基蒽醌類單體的有機電解液中進行電化學聚合得到自支撐石墨烯/碳納米管雜化物泡沫負載氨基蒽醌類聚合物，使氨基蒽醌聚合物以納米顆粒形式均勻牢固地負載在具有完善導電網絡的石墨烯/碳納米管泡沫上，該復合材料的電化學性能優異，能廣泛應用于鋰離子電池等電化學儲能領域。
1030
0

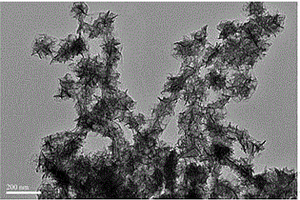

本發明公開了一種二氧化錳/碳材料復合納米材料的制備方法，其步驟：(1)將一定量碳材料加入到水溶液中，超聲分散均勻后形成溶液；(2)將上述所得的溶液置于光源照射下，并將一定濃度高錳酸鉀溶液滴加到上述溶液；(3)上述所得溶液經光照反應一定時間后，再離心分離、洗滌，得到樣品；(4)將上述所得的樣品冷凍、干燥、研磨，即得二氧化錳與碳材料復合納米材料。該方法利用光照的光源為紫外光或者為可見光或者為自然光，尤其是能直接利用太陽光照獲得相應的絮狀結構納米二氧化錳與碳材料的復合結構，測試結果表明，該方法不僅能快速得到二氧化錳/碳材料的復合材料，而且具有工藝簡單、操作簡便、對環境友好、節能等優點。
896
0
本發明屬于光固化材料技術領域，具體為一種數字投影成型(DLP)光固化材料及其制備方法。該材料由環氧丙烯酸酯及其他自由基活性組分，光引發劑和光敏劑組成，在機械攪拌作用下混合而成。本發明的材料在405納米波長光照射下可以固化成型，該復合材料可應用于3D打印的DLP技術。
1018
0
本發明公開了一種超濃乳液制備硅-丙核殼光擴散劑的方法，首先將有機硅在強酸環境和水浴中開環，再將開環的有機硅、苯乙烯為油相，并以偶氮二異丁腈為引發劑。室溫下滴加到以去離子水，十二烷基磺酸鈉的水相中，在氮氣保護下，得到果凍膠狀超濃乳液。再轉入離心試管中，離心后，除去上層氣泡；然后通入氮氣，并用橡皮塞密封，置于水浴中聚合反應。通過超濃乳液成功制備含不同質量分數的有機硅納米復合材料。其主要用途為添加到PC/PMMS/PS等透明樹脂中，使其達到光擴散的效果。測試結果顯示隨著有機硅量的增加，吸收越好，而可見光透過都很好，這樣材料應用于包裝、光學材料、塑料等都有很好抗紫外、耐候性。

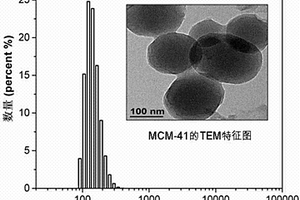

本發明屬于高分子材料技術領域，具體為一種納米介孔材料/表面活性劑型復合抗靜電劑及其制備方法和應用。本發明采用納米介孔材料為載體，將傳統的已商業化的表面活性劑型抗靜電劑分子封裝于納米介孔材料中，制備而成一種新型長效復合抗靜電劑，應用于抗靜電高分子材料。該新型抗靜電劑不僅具有傳統表面活性劑型抗靜電劑的優良抗靜電性能，同時具有較強的緩釋作用，能有效地提高抗靜電作用的時效性、持久性。這種新型抗靜電劑不僅有利于解決傳統表面活性劑型抗靜電劑在工業化應用過程中出現的各種問題；并且該方法使高分子材料具備高效抗靜電性能的同時，兼具納米效應所致的復合材料在力學、熱性能等方面性能的增強與改善。
727
0
該發明主要涉及高比表面積的鎳鎂鋁復合氧化物制備方法，屬于無機納米材料技術領域。其步驟是首先將一定比例的鋁鹽、鎳鹽、鎂鹽，即三者的摩爾比為(0.1～1) : (0.1～1) : 1混合后溶解在一定量的去離子水中，配成儲備溶液。在30～90℃，向儲備液中逐滴滴入濃度為1mol/L-4mol/L碳酸銨溶液，控制碳酸銨和鋁離子的摩爾比為（1.0～1.3） : 1；將滴定后形成的膠體轉入烘箱80℃-100℃干燥12～24小時；以10℃/min的升溫速率在400℃～700℃焙燒10小時。研磨后得到表面積為168~308m2/g, 孔徑分布3~8nm。本發明工藝簡單，成本低廉，純度高，具有高的比表面積，易于控制，易于工業化。產品可用作催化材料、吸附材料、發光材料、磁性材料、分離材料和耐高溫等高性能復合材料等領域。
894
0

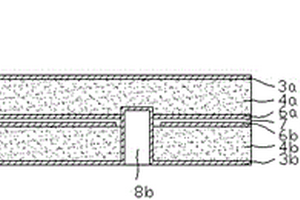

本發明公開了一種具有電阻正溫度系數效應的表面貼裝型過電流保護元件及制造方法,該保護元件包含上下結構疊層的上下兩層具有電阻正溫度系數效應的導電復合材料芯片；第一導電連接孔，電氣連接第一導電電極和第三導電電極，與第二導電電極和第四導電電極不直接電氣連接；第二導電連接孔，電氣連接第二導電電極和第四導電電極，與第一導電電極和第三導電電極不直接電氣連接；粘結層，置于上層芯片和下層芯片之間，使上層芯片和下層芯片牢固結合。本發明與常規表面貼裝型過電流保護元件相比，具有厚度薄，保持電流高的特點；同時又具有引腳式結構易熱傳導和散熱的特點，方便與其他保護器件搭接，安裝方便的特點。
809
0

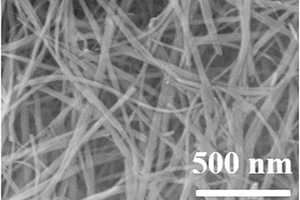

本發明涉及一種碳化鎢包埋的碳納米纖維復合膜及其制備和應用，復合膜為三維多孔結構。通過靜電紡絲制備得到四硫代鎢酸銨/聚丙烯腈納米纖維膜，再通過在氬氫氣氛中一步法高溫碳化還原制備得到碳化鎢/碳納米纖維復合膜。碳化鎢包埋的碳納米纖維復合膜作為鋰離子電池、超級電容器的電極材料的應用。本發明制備的碳化鎢/碳納米纖維復合材料具有優良的導電性和電化學活性。
899
0
本發明公開了一種玻纖增強聚氨酯門窗型材，其特征在于，采用玻纖增強聚氨酯復合材料為基體，表面裝飾采用水性聚氨酯雙組份漆。制備方法為：將玻纖增強聚氨酯型材先用砂紙打磨，然后使用大號噴槍噴涂水性聚氨酯金屬漆；將型材養護，再用中號噴槍噴涂水性聚氨酯色漆，放入的烘箱中烘；將型材放置后用砂紙打磨至型材角部金屬色外露明顯，型材面為金屬色與色漆顏色交錯；用小號噴槍噴涂水性聚氨酯清漆，并干燥，烘干后的型材在室溫環境中養護即得成品。本發明采用清潔環保的水性漆經過多道噴涂工藝，制成仿古門窗型材，既保持了傳統金屬材料強度高的優點，又具有低的導熱系數。

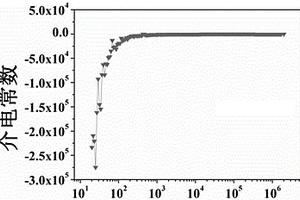

本發明涉及一種具有負介電常數的氧化物晶體/聚苯胺納米粒子的制備方法，具體為：制備分散液A和分散液B：將分散液A置于結晶皿盛放的冰水混合物中，將結晶皿放置于以400?1200r/min的速度攪拌的磁力攪拌器上攪拌；待分散液A溫度低于10℃，在攪拌的同時，分散液B，60ml分散液需要滴加0.1?10min；在冰水浴中進行6?12h；反應后靜置12?48h；抽濾、干燥：得到所需產品；本發明制備的氧化物晶體/聚苯胺納米粒子的介電常數ε為?7.2×105~100，與現有方法合成的氧化物晶體/聚苯胺的介電常數ε為?1×105~103相比，具有高的負值的特性。有助于實現高分子復合材料在超材料領域的應用。本發明可用于制備納米復合電磁超材料。
1039
0

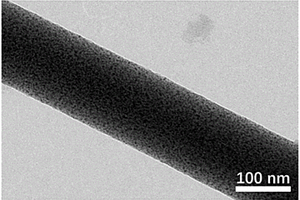

本發明公開了一種非水電解質二次電池用負極材料及其制備方法和應用。所述的負極材料包括硅氧化物一維納米材料或經碳包覆后的一維硅氧化物/碳復合材料，其具有良好的電化學性能，如：較高的容量及優良的倍率和循環性能，在鋰離子電池等儲能器件領域中有著良好的應用前景；該負極材料在充放電過程中，膨脹主要發生在一維納米材料的徑向方向，含有該活性材料的電池極片的膨脹率可降至20％以下；本發明提供的一維納米材料的合成工藝及碳包覆工藝簡單實用、原料來源廣泛、設備要求低、制備效率高，適合規?；茝V應用。
1051
0
本發明涉及一種高性能環保裝飾板的制作方法，在塑料類板材的擠出過程中，將高性能復合材料復合到塑料類板材上，再經冷卻定型并切割成需要尺寸即可。與現有技術相比，本發明得到的裝飾板的圖紋與UV涂層結合好，不存在脫落的風險，并且降低了成本，提高了生產效率。
729
0

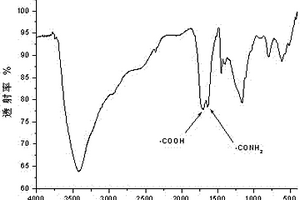

本發明公開一種表面接枝殼聚糖的交聯聚丙烯酸樹脂珠及制備方法，所述表面接枝殼聚糖的交聯聚丙烯酸樹脂珠，是由殼聚糖和交聯聚丙烯酸樹脂珠在縮合劑存在下通過酰胺鍵偶聯而成的具有核殼型結構的復合材料，內核為交聯聚丙烯酸樹脂珠，外殼為殼聚糖；所述表面接枝殼聚糖的交聯聚丙烯酸樹脂珠中，表面接枝的殼聚糖的量，按重量比計算，即殼聚糖：表面接枝殼聚糖的交聯聚丙烯酸樹脂珠為9-25：100。本發明的一種表面接枝殼聚糖的交聯聚丙烯酸樹脂珠，具有優良的生物相容性，并且由于其核殼材料內外兩層之間生成穩定的酰胺鍵，從而將內核交聯聚丙烯酸樹脂與外殼殼聚糖牢固的聯結到一起，使殼聚糖穩定，不易流失。
1210
0

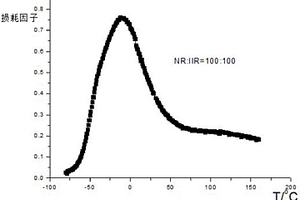

本發明涉及一種基于丁基橡膠和天然橡膠共混的阻尼材料及其制備方法。該復合材料由天然橡膠、丁基橡膠、石油樹脂、炭黑、促進劑、助劑組成，該阻尼材料由以下步驟制得：首先將天然橡膠50-100份、石油樹脂35-70份、助劑2-10份以及炭黑35-70份進行混煉，再將丁基橡膠0-200份、硫化劑2-10份加入混煉均勻成片；最后將得到的膠料在5-10MPa，100-200℃下熱壓成型得到阻尼材料。本發明得到的阻尼材料在保證較好力學性能的同時大幅度改善了材料的阻尼性能，應用范圍廣。同時提供的制備方法工藝簡單，易于工業化生產。
1047
0
本發明涉及一種無鹵阻燃酚醛環氧玻璃布層壓板及其制備方法，包括無堿玻璃布和基體樹脂；其中，基體樹脂的組分包括：24wt％-36wt％的環氧樹脂，16wt％-24wt％的酚醛樹脂，5wt％-10wt％的芳香胺固化劑和40wt％-45wt％的無鹵含磷含氮阻燃劑。制備方法玩為利用邁克爾加成制得無鹵含磷含氮阻燃劑，按比例混合基體樹脂組分并將無堿玻璃布浸膠、熱壓即得。本發明復合材料垂直燃燒達到UL94？V-0級，阻燃效果優良，電氣及力學性能較好，可用于印刷線路板以及其它相關的電子電氣絕緣材料或結構材料；本發明制備工藝簡單、成本低、操作方便，制備過程要求簡單，利于實現工業化生產。
832
0

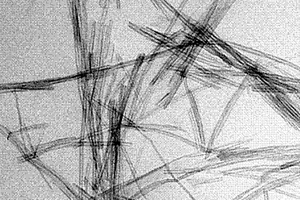

本發明提出一種雙稀土元素鑭和釓共摻雜二氧化鈦納米管的制備方法，其特征在于包括如下步驟：二氧化鈦納米管的制備：采用強堿-水熱聯合法制備二氧化鈦納米管；配置一硝酸鑭和硝酸釓混合溶液；在攪拌過程中，加入二氧化鈦納米管于步驟(2)的溶液中；繼續攪拌一定時間；將產物抽濾，洗滌，將所得產物在80℃恒溫干燥箱干燥10小時，研磨成粉，最后置于馬弗爐中經一定溫度焙燒，即得鑭和釓共摻雜的二氧化鈦納米管復合材料。該制備方法能夠將多種稀土離子成功負載在二氧化鈦納米管表面及內部，稀土離子在TiO2納米管中的分散性高，產物性質穩定；并且該方法具有工藝和流程簡便，且產品經燒結后仍然保持了管狀結構。
中冶有色為您提供最新的上海有色金屬復合材料技術理論與應用信息，涵蓋發明專利、權利要求、說明書、技術領域、背景技術、實用新型內容及具體實施方式等有色技術內容。打造最具專業性的有色金屬技術理論與應用平臺！
2025年08月07日 ~ 09日
2025年08月08日 ~ 10日
2025年08月14日 ~ 16日
2025年08月15日 ~ 17日
2025年08月18日 ~ 20日
