一種電子標準稠度用水量測定計 1159

 0

本實用新型涉及水泥物理性能檢測領域，公開了一種電子標準稠度用水量測定計，包括：基座，在基座上設有倒L形的固定架，在固定架的水平段下表面向內凹陷有安裝槽，試桿豎向貫穿固定架的水平段及下方的安裝槽后通過螺紋與試針連接；彈性固定件，設置于安裝槽內，用于固定試桿；光敏側位儀，設置于安裝槽內，并與試桿桿體對正；升降臺，設置于安裝槽下方，升降臺上設有用于盛裝水泥凈漿的圓臺模，圓臺模正對上方的試針；通過光敏側位儀測量試桿下降距離，并通過外部屏顯實時顯示，能夠有效提升測量精度，減少測量時間，加快檢測速度。以螺紋套筒及螺紋柱的形式實現金屬托板的升降，確保試桿底部的探針尖端剛好與水泥凈漿面持平。

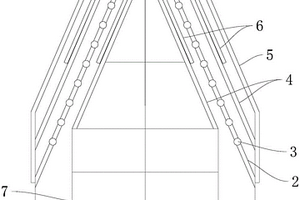

一種混凝土抗紫外線輻照性能測試箱 1112

 0

本實用新型涉及混凝土抗輻照老化性能檢測技術領域，具體涉及一種混凝土抗紫外線輻照性能測試箱，包括箱體，箱體內部為輻照腔，輻照腔內豎向設置有呈八字形布置的兩排燈架，燈架上均勻間隔設置有若干紫外線燈；燈架的內外兩側均設置有用于放置混凝土試樣的樣品架；在燈架的內側還設置有框架，框架上設置有遮光膜。本實用新型提供的測試箱，在內部模擬紫外線輻照的環境，將混凝土樣品設置于該環境中接受輻照，便于對其進行抗輻照老化的測試，從而能夠為高紫外線輻照地區的混凝土施工選材提供參考，避免選材不當導致施工后的建筑構件老化過快最終造成損失。

一種低能耗可移動式鋰離子電池檢測評價裝置 758

 0

本實用新型屬于鋰電池領域，具體的講是一種低能耗可移動式鋰離子電池檢測評價裝置，包括箱體，箱體底部設置有車輪，箱體內設置有專用雙向變流器、交流內阻儀、電壓傳感器、霍爾傳感器、溫度傳感器、監控系統以及多種極耳夾具，所述多種極耳夾具具體包括圓柱型頂針式夾具、夾板式夾具和螺紋式夾具，夾具正負極分別與雙向變流器、交流內阻儀和電壓傳感器的正負極相連；霍爾傳感器安裝在極耳引出線的任意一端，其信號線接在監控系統上；溫度傳感器安裝在電池表面上，其信號線接在監控系統上。本實用新型的優點在于可對多種電池參數實時監測，將多種電池極耳夾具集成到一起使該測試裝置適合任意規格大小的鋰離子電池的性能檢測與評價。

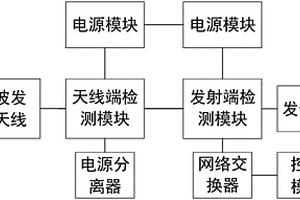

一種發信天饋線監測系統 1455

 0

本實用新型公開了一種發信天饋線監測系統，包括至少一條短波發信鏈路、監測單元和控制模塊；短波發信鏈路包括：短波發信天線、發信機和饋線；短波發信天線與監測單元串聯；短波發信天線通過饋線連接發信機；監測單元包括發射端檢測模塊、天線端檢測模塊和電源模塊；發射端檢測模塊的輸入端連接發信機的輸出端，發射端檢測模塊的輸出端連接控制模塊；天線端檢測模塊連接短波發信天線的輸出端，天線端檢測模塊連接發射端檢測模塊；電源模塊分別連接發射端檢測模塊和天線端檢測模塊。本實用新型通過在短波發信鏈路的發射端和天線端分別監測功率，可以計算出饋線的損耗，同時天線端檢測模塊監測的數據又可用于天線性能檢測。

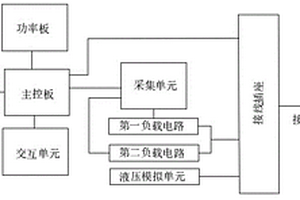

一種頻率敏感監控器檢測裝置 1059

 0

本實用新型公開了一種頻率敏感監控器檢測裝置，包括主控板、功率板、接線插座、第一負載電路、第二負載電路、采集單元和交互單元；主控板設置有單片機、頻率可調和幅度可調的三相交流信號發生電路，交流信號發生電路產生頻率可調和幅度可調的三相交流信號；功率板，用于對三相交流信號進行功率放大處理；接線插座，用于與頻率敏感監控器連接；第一負載電路，用于模擬引氣關斷調節閥；第二負載電路，用于模擬啟?？刂平M件；采集單元，用于采集第一負載電路和第二負載電路的輸出電流；交互單元的輸入端與單片機的第一輸出口連接。本實用新型實現對頻率敏感監控器的綜合性能檢測。

一種波紋管壽命檢測裝置 893

 0

本實用新型公開一種波紋管壽命檢測裝置，屬于電真空器件的零件性能檢測領域。包括底座、定位板、固定柱、滑動板、定位壓板、滑軌、連接拉桿、固定座、氣缸和電氣控制模塊，定位板、固定柱相對安裝在底座上，滑軌的一端與定位板連接，滑軌的另一端與固定柱連接?；瑒影寤瑒舆B接在滑軌上，且位于定位板和固定柱之間。定位板與滑動板的相對面上均安裝定位壓板；固定座安裝在底座上，氣缸安裝在固定座上，氣缸包括氣缸活塞桿，連接拉桿的一端與氣缸活塞桿連接，連接拉桿的另一端與滑動板連接；電氣控制模塊與氣缸電氣連接。本實用新型提供的一種波紋管壽命檢測裝置，無需裝配在真空滅弧室并安裝在斷路器上檢測，適用范圍廣，節省成本。

防火涂料用噴涂轉臺 906

 0

本申請提供了一種防火涂料用噴涂轉臺，目的是解決現有防火材料性能檢測中，對大型試件進行噴涂處理時處理難度大、效率低的技術問題。該防火涂料用噴涂轉臺包括：臺板、固定組件、旋轉組件和底座。其中，固定組件設置于臺板兩側，對向夾持固定試件；旋轉組件連接固定于臺板與底座之間，使臺板及其承載的試件能夠繞旋轉組件的轉軸轉動。本申請采用臺板對試件進行裝載，通過旋轉組件使臺板及試件能夠轉動。同時，臺板處通過固定組件對試件的固定，使試件在轉動過程中，能夠穩定地放置于臺板處。操作人員通過轉動大型試件，以便在一固定位點，完成該試件的噴涂處理，無需反復移動防火材料噴涂裝置，降低了大型試件的噴涂處理難度，提高了處理效率。

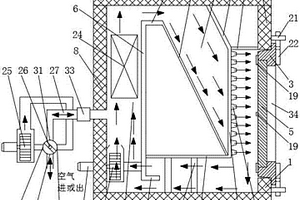

防火門耐溫性能模擬試驗設備 806

 0

本實用新型涉及防火門耐溫試驗技術領域，公開防火門耐溫性能模擬試驗設備，試驗室后壁設置安裝口，安裝口安裝安裝框架，安裝框架具有臺階安裝槽，防火門固定安裝于臺階安裝槽，安裝框架一側端與后壁轉動連接，可轉動控制安裝框架與安裝口的連接與分離，安裝框架與安裝口四周壁緊貼，防火門與臺階安裝槽緊貼；試驗室內設置導流機構，導流機構包括豎隔板和斜導腔，豎隔板與前壁之間的空間為豎腔，斜導腔一端與豎腔一端連通，斜導腔另端設置分布板，分布板上設置導管，導管的軸線與防火門垂直。能夠實現快速將防火門安裝到安裝口，密封性好，有效對防火門進行針對性耐溫試驗，提升防火門耐溫試驗強度，實現對防火門性能檢測，保證防火門使用質量。

一種選相合閘測試儀 1206

 0

一種選相合閘測試儀,其構成如下:筆記本電腦與工控機經二者的網口連接,工控機與DSP?5402板經二者的HPI連接;DSP?5402板分別與第七、第八D/A轉換連接,第七D/A轉換和第七電壓放大器順次級聯;第八D/A轉換和第八電壓/電流轉換順次級聯;由A/D轉換、低通濾波、電壓放大、電流/電壓轉換、A/D采樣和光電隔離順次級聯組成的四級電路分別處理電壓信號以及三相電流信號;第五、第六光電隔離分別用于接收來自DSP?5402板的“合閘”命令,以及來自選相合閘控制器的“合A、合B、合C”命令。本實用新型專用于選相合閘控制器的性能檢測,以檢測選相合閘控制器是否具備需要的溫度補償和電壓補償功能。

一種壓鑄件強度檢測裝置 824

 0

本實用新型屬于鑄件零部件物理性能檢測技術領域，公開了一種壓鑄件強度檢測裝置，設置有升降電機；線性模組，內部的絲杠通過聯軸器與升降電機的主軸連接；拉繩傳感器，通過螺釘連接固定在過渡板上；水平調整器，安裝在機構過渡板上；旋轉步進電機，通過聯軸器與轉盤進行連接；導向機構，垂直安裝在旋轉步進電機的下端；沖擊臺，設置在導向機構的下端；沖擊傳感器，與沖擊臺的不銹鋼接盤緊固連接。本實用新型通過讓壓鑄件在一定的高度，按壓鑄件從跌落窗口垂直落下的姿態，做自由落體運動后進行撞擊實驗，來采集沖擊力的瞬時值和質量損失，從而完成質量損失和沖擊力檢測的裝置構成；本實用新型檢測直觀準確，方便測得撞擊力和質量損失之間的量化關系。

霍爾元件高低溫篩選裝置 950

 0

本實用新型涉及一種霍爾元件高低溫篩選裝置，包括由底座、通過電機驅動的轉盤以及多個霍爾安裝支架組成的轉臺，以及與所述霍爾元件連接的檢測電路，所述轉盤安裝在底座上，轉盤沿圓周對稱安裝有一個N極磁體和S極磁體，所述霍爾安裝支架以轉盤為中心呈環形分布安裝在底座上，霍爾安裝支架內側面用于固定安裝待篩選的霍爾元件。本方案主要適用于對開關型霍爾傳感器元件在高、低溫環境下（特別是低溫?55℃環境下）的性能檢測和篩選，防止個別霍爾傳感器元件在組裝成組件后在低溫環境下出現無法鎖定或無法進行高、低電平躍變的情況，從而使該組件無法正常工作造成報廢。

一種樣件材料隔熱性能測試裝置 1051

 0

本實用新型涉及隔熱性能檢測設備技術領域，公開了一種樣件材料隔熱性能測試裝置，包括：試驗平臺；送風系統，包括熱風機和送風管道，所述送風管道包括前段管道、中間管道和后段管道，所述中間管道安裝在所述試驗平臺的上表面，所述熱風機依次通過所述前段管道、中間管道與所述后段管道連接，所述中間管道上設有缺口，通過所述缺口將所述中間管道分隔成第一管道和第二管道，樣件材料設置在所述缺口內；排風降溫系統，包括與所述后段管道連接的降溫裝置；加熱裝置；溫度檢測控制裝置；控制箱。本實用新型通過設計送風系統，提供一定溫度、一定速度的氣流，以實現對樣件材料檢測時需要的條件，從而全面分析樣件材料各層的特性。

汽車制動力與速度的復合檢測系統 803

 0

本實用新型公開了一種汽車制動力與速度的復合檢測系統,屬于汽車性能檢測技術,主要解決了現有技術中汽車制動力與速度的檢測效率低下的問題。該復合檢測系統主要包括中間軸傳動系統,與中間軸傳動系統連接的動力裝置和傳感器系統,設置于中間軸傳動系統上的離合器系統,以及用于控制離合器系統改變連接狀態的控制系統。本實用新型設計巧妙,結構簡單,操作方便,通過對離合器的巧妙設計,實現了制動力檢測系統與速度檢測系統的合二為一,從而在檢測時避免了因更換檢測設備造成浪費時間的問題,使得檢測效率大大提高。

一種金屬化薄膜電容器外檢平臺裝置 1060

 0

本實用新型公開了一種金屬化薄膜電容器外檢平臺裝置，包括組立機體、傳動裝置、外檢臺、固定槽板、推板、支架和檢測裝置；傳動裝置的兩端分別與組立機體的輸出端和外檢臺連接；所述固定槽板用于固定移動至外檢臺上的電容器，推板用于將外檢臺上的電容器推至檢測裝置的下方，最后檢測裝置能夠對電容器進行檢測。本實用新型可將生產完成的電容器有序地排列在外檢臺上，并自動對電容器進行性能檢測，避免了人工對電容器一個一個進行檢測的繁瑣過程。

一種模擬差分小信號程控放大電路 1131

 0

本實用新型公開了一種模擬差分小信號程控放大電路，屬于模擬小信號采集技術，是一種對模擬差分小信號程控放大的新型電路。在需要改變放大電路放大倍數的場景中，運用該電路，則無需使用螺絲刀或其它設備，就能夠實現放大倍數的程序控制的新型電路，解決了在工控現場的放大電路中改變放大倍數時費時費力、不方便不靈活和元器件浪費的問題。該新型電路包括兩級放大電路，第一級放大電路將差分模擬小信號輸出為固定放大倍數的單端信號，第二級放大電路將單端信號通過程序控制進行可調節的倍數放大，輸出調節放大后的信號。適用于工控現場對模擬差分小信號采集的各種場合，例如對地磅、機動車性能檢測設備等場合。

一種基于嵌入式模擬放大電路的機動車檢測系統 1025

 0

本實用新型公開了一種基于嵌入式模擬放大電路的機動車檢測系統，屬于機動車檢測技術，是基于嵌入式的機動車檢測產品，支持機動車安全技術檢測、綜合性能檢測、環保排放檢測以及新車檢測等多種應用場合。在機動車檢測過程中，通過嵌入式控制放大電路對檢測的模擬差分小信號進行放大處理并輸出放大信號給AD采樣部分，然后，嵌入式控制AD采樣部分將模擬放大信號轉換為數字信號再輸出給嵌入式控制部分。解決了在需要對模擬差分小信號進行放大檢測的機動車檢測項目中，借助工具調整電阻值或人工調整電位器和跳線形式改變放大倍數時費時費力、不靈活不方便、元器件浪費以及精度不高的問題。

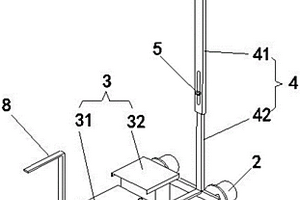

一種用于LTE-M系統無線網絡性能測試的裝置 950

 0

本實用新型屬于無線網絡測試技術領域，具體涉及一種用于LTE?M系統無線網絡性能測試的裝置。本實用新型包括承載座，所述承載座上設置有用于與列車軌道適配的滑輪，所述承載座上設置有承放平臺和天線支撐桿，所述承放平臺用于安裝測試設備，所述天線支撐桿用于安裝與測試設備適配的天線。本實用新型可以在列車調試前進行無線網絡的測試和優化，并且在無線網絡性能的測試過程中，本實用新型可以隨時停放在無線網絡性能檢測不達標的點位，并對該點位進行優化處理和復測，進而可以提高對網絡性能測試的效率，縮短整個列車的調試周期。

一種改進的鐵路軌距尺檢定器 1092

 0

本實用新型公開了一種改進的鐵路軌距尺檢定器，包括上橫梁；上橫梁的一端通過轉軸b與支架a連接。本實用新型提供的改進的鐵路軌距尺檢定器通過結構的改進，特別是通過設置的連接上橫梁和支架a的轉軸b來完成超高測量過程中檢定點的設置；省去了現有鐵路軌距尺檢定器檢定時需對軌距尺的水平（超高）示值誤差進行人工附加修正的步驟，只需要一步就可以完成軌距尺水平（超高）示值誤差的檢定；簡化了對軌距尺的計量性能檢測過程，確保軌距尺的計量性能，為鐵路養護維修和檢查工作的可靠性提供保證。

一種壓力傳感器檢測設備 1198

 0

本實用新型屬于壓力傳感器技術領域?；诂F有的壓力傳感器在極端溫度的性能檢測過程中存在容易出現誤差的問題，本實用新型公開了一種壓力傳感器檢測設備，包括箱體；抽板，滑動安裝在所述箱體上，用于放置壓力傳感器；加熱器，用于使所述箱體的內部溫度升至測試溫度；給壓裝置，用于向所述壓力傳感器給壓，包括：壓力板，安裝在所述箱體內，位于所述抽板的正上方；放置板，安裝在所述箱體外，位于所述壓力板的正上方；配重塊，放置在所述放置板上；連接桿，一端和所述壓力板連接，另一端穿出所述箱體的頂部和所述放置板連接；電動伸縮桿，安裝在所述箱體內，其輸出端和所述壓力板抵接。該設備可使傳感器所受的壓力保持穩定，減少誤差。

一種電流互感器校驗裝置 1216

 0

為解決現有技術無法對寬頻寬量程的電流互感器進行計量性能檢測的技術問題，本實用新型實施例提供一種電流互感器校驗裝置，包括：第一切換裝置，用于連接待測電流互感器，在測差回路與被測通道有源寬頻電流互感器之間進行切換；第二切換裝置，用于連接標準寬頻寬量程電流互感器，通過測差回路與第一切換裝置連接，用于在測差回路與標準通道有源寬頻電流互感器之間進行切換；以及信號采集處理單元，用于分別與測差回路、被測通道有源寬頻電流互感器和標準通道有源寬頻電流互感器連接以實現對電流互感器校驗。本實用新型實施例實現了對寬頻寬量程的電流互感器的頻率和量程的誤差校驗。

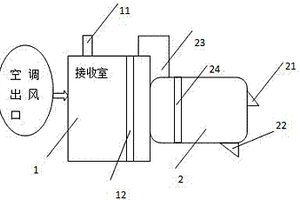

空調制冷出風量測試裝置 1129

 0

本實用新型涉及空調制冷性能檢測領域，其公開了一種空調制冷出風量測試裝置，包括連接空調出風口連接管的接收室和排風室，所述連接空調出風口連接管的接收室和排風室分別設有整流板；所述連接空調出風口連接管的接收室設有壓力調節控制裝置；所述排風室設有風速調節控制裝置；所述連接空調出風口連接管的接收室和排風室形成封閉的空間。本實用新型的有益效果是：建立并提供了一套空調系統制冷時出風量的檢測標準裝置，有助于評價空調系統實際運行的能源使用效率。

一種抗壓試驗機的定位裝置 796

 0

本申請涉及材料性能檢測的技術領域，尤其涉及一種抗壓試驗機的定位裝置，包括底座，所述底座上設有機體，所述機體包括上壓板和下壓板，所述底座上表面設有安裝板，所述安裝板側面朝向下壓板的側面開設有橫向調整槽，所述橫向調整槽內設有橫向調整組件，通過所述橫向調整組件對放置在下壓板上的混凝土試塊進行橫向調整。本申請具有的便于將混凝土試塊擺放至下壓板的中心位置，以用于達到更好的試驗效果。

一種干、濕式離合器試驗裝置 1095

 0

本實用新型公開了一種干、濕式離合器試驗裝置，解決現有的離合器試驗設備不能同時滿足兩種離合器性能檢測的問題。該試驗裝置，包括底座，以及設置在該底座上且依次連接的變頻驅動電機、第一扭矩傳感器、第一支撐軸承座、液壓升降油箱、第二支撐軸承座、第二扭矩傳感器、慣性輪組件和檢測裝置。通過上述方案，本實用新型達到了同時具備試驗干式離合器和濕式離合器性能的目的，其具有操作簡便、快捷，且測試數據科學、準確的優點，因此，本實用新型具有很高的實用價值和推廣價值。

一種混凝土碳化深度測量裝置 792

 0

本實用新型屬于混凝土性能檢測設備技術領域，尤其為一種混凝土碳化深度測量裝置，針對現有的混凝土碳化深度測量裝置由于打孔效率較低、導致測量效率低下、不利于操作的問題，現提出如下方案，其包括基板，所述基板底部兩側均固定安裝有支撐柱的一端，兩個支撐柱外側滑動套設有同一個橫梁，所述橫梁頂部固定安裝有電機，電機輸出軸上固定連接有蝸桿的一端，蝸桿的另一端固定連接有豎桿的一端，豎桿的另一端固定安裝有鉆頭，所述橫梁底部固定安裝有圓筒，圓筒一側底部固定安裝有定位指針并開設有安裝槽。本實用新型便于帶動鉆頭的轉動同時向下進行進給，從而提高混凝土打孔的速度，便于進行混凝土碳化程度的測量。

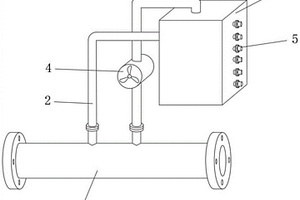

一種壓裂液性能在線檢測系統 1042

 0

本實用新型公開了一種壓裂液性能在線檢測系統，包括傳輸管、檢測管路、檢測箱、抽吸泵、檢測器和單片機，所述檢測管路的兩端均固定嵌設在傳輸管上，所述檢測管路上安裝有抽吸泵，所述檢測管路的中部外側罩設有檢測箱，所述檢測箱側壁安裝有若干檢測器，所述檢測器的探測端均延伸至檢測管路內，所述抽吸泵和檢測器均與單片機電連接，本實用新型提供一種壓裂液性能在線檢測系統，傳輸管在向井內注入壓裂液時，抽吸泵能夠抽取傳輸管內的壓裂液進入到檢測管路內，由各類檢測器實時對壓裂液進行性能檢測，可快速得出壓裂液的濾失值、懸砂值、摩阻值等關鍵性能值，并能夠實時將檢測結果顯示在儀表盤上，便于工程人員調整壓裂液配比。

一種帶電作業用絕緣擱架 849

 0

本實用新型公開了一種帶電作業用絕緣擱架，包括絕緣擱架主體，所述絕緣擱架主體上設置有工器具支架，且所述絕緣擱架主體相同側面的同一高度至少設置兩個所述工器具支架。本實用新型的目的在于提供一種帶電作業用絕緣擱架，由于絕緣擱架上間隔設置有多個工器具支架，作業人員能夠便捷地將待檢測的三相旁路電纜、各類絕緣桿等工器具同時擱置在該絕緣擱架上，并確保各相電纜終端之間、不同絕緣工具之間保持足夠空氣間隙，滿足后續絕緣性能檢測需求，有效提升絕緣工器具絕緣電阻檢測效率；同時，由于該絕緣擱架對稱設置(第一絕緣擱架與第二絕緣擱架)，因此還可用于分類擱置絕緣桿、絕緣遮蔽罩等工器具，便于工作人員拿取、擺放。

一種土體物理力學性質沿深度分布規律的測量裝置 1109

 0

本實用新型屬于土體性質測量技術領域，具體涉及一種土體物理力學性質沿深度分布規律的測量裝置。解決了現有技術中測量設備僅針對單一的物理量進行測量，而且不能夠測量堆積體中不同深度的原位物理力學特征的問題。技術方案是：包括土體承裝部、土體推動部和土體保護部，所述土體承裝部由底板和多個重疊在一起的單層容器構成，所述單層容器上下貫通，各單層容器之間滑動連接，所述土體推動部連接有驅動機構，所述土體推動部用于推動單層容器進入土體保護部。本實用新型能夠獲取指定深度的土體樣品，通過對不同深度的土體樣品的各種性能檢測分析，可以獲得土體的物理力學性質沿深度方向分布的規律，適用于測量土體物理力學性質沿深度分布的規律。

一種具有多方位振動源的測試箱 1101

 0

本實用新型公開了一種具有多方位振動源的測試箱，涉及測試設備技術領域，本實用新型包括箱體(1)和蓋板(2)，所述蓋板(2)通過轉軸安裝在箱體(1)的開口處，其特征在于：還包括X軸向振動源(3)、Y軸向振動源(4)、以及用于安放測試工件的測試平臺(5)，所述X軸向振動源(3)和Y軸向振動源(4)分別安裝在箱體(1)的內側，所述測試平臺(5)固定在箱體(1)的底板中軸線上。本實用新型的優點是實現了檢測工件的多點位抗震性能檢測，提高了檢測設備的效率。

一種消防噴淋頭靜態動作溫度檢測裝置 1214

 0

本實用新型公開了一種消防噴淋頭靜態動作溫度檢測裝置，涉及檢測裝置技術領域，包括：檢測箱和控制箱，檢測箱中設有與檢測箱連通并且可拆卸的檢測托架，檢測托架上設有多個安裝消防噴淋頭的水平設置的短管，短管上設有壓力傳感器接頭和單向充氣閥，壓力傳感器接頭外接與控制箱通信連接的壓力傳感器；檢測箱中設有與控制箱通信連接的溫度傳感器和加熱管，檢測箱中設有進液管和排液孔，檢測箱中設有外接液體循環泵的液體循環管，該裝置能自動檢測消防噴淋頭性能并記錄消防噴淋頭的性能檢測數據。

一種飛機防水性能測試系統 1034

 0

本實用新型公開了一種飛機防水性能測試系統，包括淋雨系統、浸雨系統和側噴系統；所述淋雨系統包括一層位于飛機上方的淋雨噴淋管網，所述浸雨系統包括一層位于飛機上方的浸雨噴淋管網，所述淋雨噴淋管網和浸雨噴淋管網分兩層設置，且所述淋雨噴淋管網和浸雨噴淋管網的噴嘴均相互錯開；所述側噴系統包括位于飛機兩側的側面噴淋裝置，所述側面噴淋裝置用于噴淋所述飛機側面未被機翼遮擋部分。采用本方案，能選擇性的通過淋雨系統或浸雨系統對飛機進行淋雨實驗或浸雨實驗，并通過側噴系統噴淋飛機側面未被機翼遮擋部分，從而全方位對飛機進行環境模擬，進一步提高了防水性能檢測的準確度。
