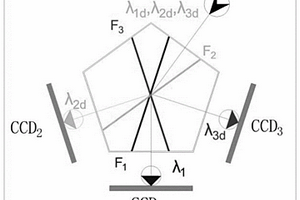

基于彩色數字全息干涉的材料形變測量方法 971

 0

本發明涉及一種基于彩色數字全息干涉的材料形變測量方法，屬于光電檢測技術領域。本發明使用了不同波長的三束激光光束(藍、綠、紅)進行照射，其特征是利用3個CCD相機同時進行圖像采集，可同時獲得三幅不同波長對應各自的物光和其波長對應的參考光疊加后的全息圖，從而實現高精度的測量。由于該方法使用了三條光線進行檢測，所以該測量方法通過算法處理最終能夠同時獲得生物骨骼施受力后新舊材料交接處三個垂直方向的形變場，進行分析。由于精度高，且無損，從而能夠應于更多的生物骨骼對象愈合情況的分析檢測。

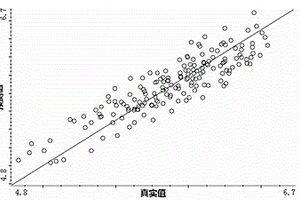

近紅外漫反射光譜技術測定造紙法再造煙葉填充值的方法 1091

 0

本發明公開一種近紅外漫反射光譜技術測定造紙法再造煙葉填充值的方法，通過以下步驟實現：（1）樣品的收集；（2）采集原始光譜；（3）校正樣品集和驗證樣品集的選擇；（4）測定樣品參考值；（5）預處理光譜；（6）建立PLS模型；（7）模型驗證；（8）測定填充值。本發明的方法簡單、易行、快速，采用近紅外光譜無損檢測技術不僅能提高分析效率，節約成本，對于準確測定再造煙葉填充值，提高檢測效率，客觀反應產品質量，具有明顯實用性。本發明方法具有檢測速度快，無污染，綠色環保，準確度高、重現性好等優點，適用于再造煙葉產品填充值的實現現場分析、快速檢測及其產品質量波動的在線監測。

近紅外漫反射光譜技術測定造紙法再造煙葉木質素的方法 863

 0

本發明公開一種近紅外漫反射光譜技術測定造紙法再造煙葉木質素的方法，通過以下步驟實現：（1）具有代表性樣品收集與準備；（2）采集原始光譜；（3）校正樣品集和驗證樣品集的選擇；（4）測定樣品參考值；（5）光譜預處理；（6）PLS模型建立；（7）模型的驗證；（8）測定木質素。本發明的方法簡單、易行、快速，采用近紅外光譜無損檢測技術不僅能提高分析效率，節約成本，對于準確測定再造煙葉木質素，提高檢測效率，客觀反應產品質量，具有明顯實用性。本發明方法具有檢測速度快，無污染，綠色環保，準確度高、重現性好等優點，適用于再造煙葉產品木質素的實現現場分析、快速檢測及其產品質量波動的在線監測。

近紅外漫反射光譜技術測定造紙法再造煙葉熱水可溶物的方法 1149

 0

本發明公開一種近紅外漫反射光譜技術測定造紙法再造煙葉熱水可溶物的方法，通過以下步驟實現：（1）具有代表性片狀樣品收集與準備；（2）采集原始光譜；（3）校正樣品集和驗證樣品集的選擇；（4）測定樣品參考值；（5）光譜預處理；（6）PLS模型建立；（7）模型的驗證及應用；（8）測定熱水可溶物。本發明方法簡單、易行、快速，采用近紅外光譜無損檢測技術不僅能提高分析效率，節約成本，對于準確測定再造煙葉熱水可溶物，提高檢測效率，客觀反應產品質量，具有明顯實用性。本發明方法具有檢測速度快，無污染，綠色環保，準確度高、重現性好等優點，適用于熱水可溶物的實現現場分析、快速檢測及其產品質量波動的在線監測。

近紅外漫反射光譜技術測定造紙法再造煙葉纖維素的方法 1154

 0

本發明公開一種近紅外漫反射光譜技術測定造紙法再造煙葉纖維素的方法，通過以下步驟實現：（1）具有代表性樣品收集與準備；（2）采集原始光譜；（3）校正樣品集和驗證樣品集的選擇；（4）測定樣品參考值；（5）光譜預處理；（6）PLS模型建立；（7）模型的驗證；（8）測定纖維素。本發明的方法簡單、易行、快速，采用近紅外光譜無損檢測技術不僅能提高分析效率，節約成本，對于準確測定再造煙葉纖維素，提高檢測效率，客觀反應產品質量，具有明顯實用性。本發明方法具有檢測速度快，無污染，綠色環保，準確度高、重現性好等優點，適用于再造煙葉產品纖維素的實現現場分析、快速檢測及其產品質量波動的在線監測。

氣體絕緣組合電器用電容耦合傳感器在線監測裝置 1133

 0

一種氣體絕緣組合電器用電容耦合傳感器在線監測裝置，本發明由電容耦合傳感器信號處理系統（1）和電容耦合傳感器系統（2）連接構成；電容耦合傳感器信號處理系統（1）由低阻轉高阻變換器（8）、寬帶信號放大器（9）、寬帶信號濾波器（11）、高阻轉低阻變換器（12）、三通（13）、前置信號處理器（14）和顯示終端（18）組成。本發明兼具帶電和在線監測GIS類電氣設備絕緣特性的優勢，無損檢測，使用方便，靈敏度高等顯著優點。

可注射高分子聚合物測量表面開口缺陷深度的裝置 1099

 0

可注射高分子聚合物測量表面開口缺陷深度的裝置，包括主體(1)，注射器(2)，單體儲存盒(3)、引發劑儲存盒(4)、交聯劑儲存盒(5)、促進劑儲存盒(6)、儲水缸(7)；出量控制按鈕(8)，可加熱式混合攪拌箱(9)；可調式夾持裝置(10)，可充電電池組(11)；本實用新型的有益結果是：該裝置用于可注射高分子聚合物測量表面開口裂紋深度的技術?？梢允沟脽o損檢測人員在進行現場表面開口缺陷(如裂紋)探傷時可準確地在現場測量出表面開口缺陷(如裂紋)的深度，這對工程上描述表面開口缺陷的三維尺寸、改進材質配方、制定缺陷處理檢修計劃、豐富無損檢測技術的內涵具有重要意義。

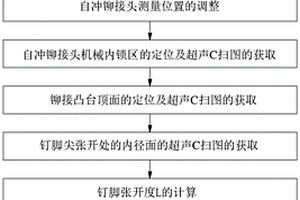

自沖鉚接頭機械內鎖區幾何特征尺寸的測量方法 1057

 0

本發明涉及一種自沖鉚接頭機械內鎖區幾何特征尺寸的測量方法，屬于金屬構件的無損檢測技術領域。利用超聲顯微鏡首先計算超聲波在下板材料中的傳播速度，其次調整自沖鉚接頭的檢測位置，再依照步驟順序提取自沖鉚接頭不同界面的超聲回波信號，并獲取自沖鉚接頭機械內鎖區、鉚接凸臺頂面、釘腳尖張開處的內徑面的超聲C掃圖，最后利用圖像閾值分割方法得到釘腳尖張開處的內徑面的二值化圖，進而計算自沖鉚接頭的釘腳張開度L，并根據鉚接凸臺頂面和釘腳尖的內徑面的超聲回波信號的時間差計算自沖鉚接頭的殘余底厚T。本發明為自沖鉚接頭的質量評價提供了一種高精度、全面、高效的無損檢測方法。

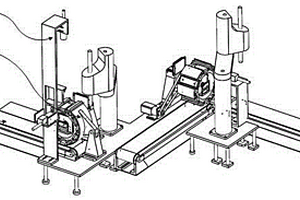

滾筒式磁瓦形狀測量裝置 1057

 0

本發明涉及一種滾筒式磁瓦形狀測量裝置，屬于無損檢測技術領域。本發明包括磁瓦傳輸裝置、磁瓦定位裝置、測量裝置；通過磁瓦傳輸裝置把磁瓦傳輸給磁瓦定位裝置、測量裝置進行磁瓦定位以及磁瓦的外弧、內弧的測量。磁瓦傳輸裝置包括輸出傳輸帶、二工位機械手、中轉傳輸帶、輸入傳輸帶、一工位機械手；磁瓦定位裝置包括主動同步帶輪、電機、同步帶、外弧測量定位裝置、轉輪、磁瓦擋板、從動同步帶輪、內弧測量定位裝置、軸承擋環、軸承、支撐軸；測量裝置包括面光源、標準尺光源、標準尺、外弧測量相機、長寬測量相機、長寬測量光源、內弧測量相機。本發明實現磁瓦的外弧、內弧以及長寬等尺寸測量。

可注射高分子聚合物測量表面開口缺陷深度的方法及其裝置 944

 0

可注射高分子聚合物測量表面開口缺陷深度的方法，包含三個步驟，1、采用便攜式儀器通過分別注射高分子單體、引發劑、交聯劑和促進劑進入表面開口缺陷中；2、所述單體發生聚合反應，生成具有一定彈性和強度的體型高分子聚合物；3、從開口缺陷表面采取卷曲提拉措施從外部將其整個聚合物抽取出來并間接準確測量表面開口缺陷的深度。本發明的有益結果：設計了可注射高分子聚合物測量表面開口裂紋深度的技術?？梢允沟脽o損檢測人員在進行現場表面開口缺陷(如裂紋)探傷時可準確地在現場測量出表面開口缺陷(如裂紋)的深度，這對工程上描述表面開口缺陷的三維尺寸、改進材質配方、制定缺陷處理檢修計劃、豐富無損檢測技術的內涵具有重要意義。

監測化學反應動態過程的微波波譜法 1069

 0

本發明涉及微波技術在監測化學反應動態過程上的應用。本發明由以下步驟組成:一、提供微波與待測樣品的強相互作用金屬共振腔,所述金屬共振腔是被微波激勵、恒溫的共振腔,在共振腔中置一介質杯;二、事先將準備用于化學反應的樣品分別放入上述介質杯中,并對其頻偏ΔF和微波信號的衰減進行測量,列表存入計算機,完成實驗準備過程;三、將上述化學反應樣品同時放入介質杯中,計算機控制外部電路立即對共振腔內發生化學反應的樣品引起的共振頻偏ΔF和微波信號衰減進行周期性測量,經計算機數據處理后即可動態顯示化學反應變化的趨勢。本發明時間分辨率為20ΜS,頻率分辨率為25KHZ,能滿足實時監測化學反應動態過程的要求,價格低,易普及。本發明能夠實現無損檢測、在線檢測和動態檢測。

用于連桿總成終力矩的檢驗系統 971

 0

本發明公開了一種用于連桿總成終力矩的檢驗系統，主要用于發動機連桿總成終力矩的檢驗。其主要技術方案：在底板上，安裝帶限位塊的固定板，將第一可滑動槽板安裝在底板的兩邊，固定板上有整體滑板，整體滑板右端安裝彈簧板，彈簧板與氣缸聯接；將第二可滑動槽板安裝在整體滑板的兩邊，在整體滑板上，兩邊對稱安裝一塊分滑板，分滑板由限位塊和第二可滑動槽板限位，上面由開口螺釘輕輕向下擋??；在兩個分滑板的凹槽處，各自安裝一個風槍固定座，在風槍固定座上安裝風槍。本發明通過試用證明：從根本上克服了勞動強度大、工作效率低的現象，達到檢驗時，連桿螺栓頭部的牙型無損傷，勞動強度小，生產效率明顯提高，適應大批量生產的需求。

基于彩色數字圖像識別的商標圖樣檢索系統 845

 0

本發明涉及一種基于彩色數字圖像識別的商標圖樣檢索系統,屬機器視覺領域的技術產品。系統硬件由視頻輸入器(1)、圖像采集卡(2)、主控機(3)和顯示屏(4)組成。軟件由圖像采集模塊、識別模塊、比對模塊、并行處理模塊、圖樣存儲查詢模塊、顯示模塊、遠程傳輸模塊組成。該系統采用機器視覺技術,采集商標圖樣彩色數字圖像,提取圖像特征,識別商標,與商標數據庫中的商標圖樣進行圖像匹配和比對,輸出比對結果。系統具有非接觸無損、全天候自動檢索商標彩色圖樣、提取相關有益信息等特點?？蓮V泛應用于商標管理局、工商管理局、知識產權局、政府、企業、事業等部門進行商標圖樣查詢檢索。

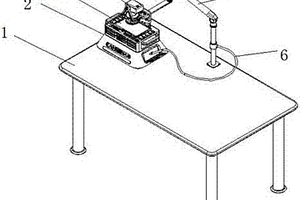

臺式生物檢材發現系統 814

 0

本實用新型涉及刑偵器材技術領域，尤其是涉及一種臺式生物檢材發現系統。本實用新型的主燈體內部設有不同波長的光源，觀察鏡片設置在主燈體頂部中間，主燈體下方設置有罩殼，罩殼上設有開窗，激光標記裝置設置在與開窗相對應的位置，相機通過攝像裝置支架固定在主燈體上，主燈體內部設置有不同波段的LED燈源，每個LED燈源對應主燈體的視場中心，本實用新型以無損方式勘查各種物證及痕跡，并利用相機對發現的目標進行拍照或取樣，同時，本實用新型還可對發現的痕跡進行先無損標記，可以實現痕跡物證無損檢查標記，獲取最原始真實信息，實現了對物證的快速鑒別、標記和取樣，提高了刑偵工作的便捷性。

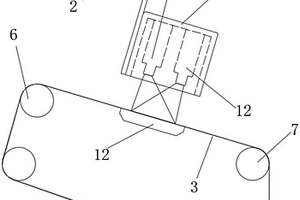

煙葉含梗率測定裝置及方法 1205

 0

本發明提供一種煙葉含梗率測定裝置及方法，包括煙葉輸送帶，與煙葉輸送帶輸入端相接的煙葉攤薄機構，其特征在于在煙葉輸送帶上、下方互設X射線源和X射線探測器，且X射線探測器通過電纜與圖像采集及處理機構相連。通過煙葉含梗率測定裝置，獲得某一段待測煙葉流的質量信號以及圖像信號，根據所獲面積與質量關系，體積與質量關系，或者待測煙葉流中煙梗厚度與X射線穿透性的關系，計算得到待測煙葉流中的含梗率，能夠快速無損地檢測出同一批次的煙葉流中煙梗的質量以及含梗率，減少煙葉浪費，既可在線測定，也可離線測定煙葉流中含梗率，本發明提供的煙葉含梗率測定裝置，結構簡單，性能優越，測定準確，工作可靠性高。

檢波器串信號處理前置電路系統 879

 0

本發明涉及一種檢波器串信號處理前置電路系統，該電路系統包括依序串聯的第一前置電路模塊、第二前置電路模塊、第三前置電路模塊；所述的第一前置電路模塊包括依次連接的傳感器信號輸入端、電源保護單元、第一級放大單元；所述的第二前置電路模塊包括依次連接的第二級放大單元和二階低通濾波單元；所述的第三前置電路模塊包括電壓跟隨電路單元及信號輸出端子。本發明可實現對堰塞壩不良體、滑坡體內部結構進行彈性波CT無損檢測，若彈性波傳遞效率低、信號較弱，傳感數據存在較大的噪聲和干擾時，本檢波器前置電路可進行濾波處理，提高抗干擾能力，同時對微弱的原始震動信號進行放大，以適應各種不良體、滑坡體內部結構進行彈性波CT檢測。

基于近紅外光譜的真假牛干巴快速檢測方法及其應用 1212

 0

本發明提供一種基于近紅外光譜的真假牛干巴快速檢測方法，首先分別對真假牛干巴采樣，建立真假牛干巴光譜數據模型，然后獲取待測牛干巴樣本的光譜數據；計算待測光譜數據與真、假牛干巴光譜數據模型的可區分度，通過可區分度對待測樣品進行快速判定。與現有的判定方法相比，本發明所提出的判定方法具有快速、準確、綠色無損等優點，能夠實現牛干巴的現場快速準確判定，為其它肉類食品現場快速判定奠定了良好的基礎。

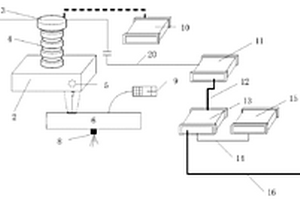

X射線照射下六氟化硫氣體局部放電檢測方法及其裝置 904

 0

X射線照射下六氟化硫氣體局部放電檢測方法及其裝置，裝置包括試驗變壓器（1）、GIS試驗段（2）、高壓引線（3）、套管（4）、絕緣缺陷（5）、高頻X射線機（6）、X射線發射窗（7）、四角支架（8）、高頻X射線機控制箱（9）、校驗裝置（10）、檢測阻抗（11）、電纜（12）、采集裝置（13）、電池電纜（14）、電池組（15）、光纖（16）、光纖控制器（17）、USB線（18）和便攜脈沖電流工業電腦（19）、耦合電容（20）。本發明具有高效、無損、可視等顯著優點。

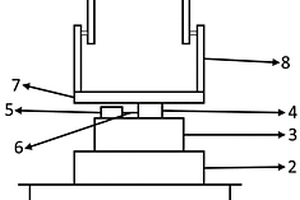

用于聲發射檢測技術的豎直折鉛裝置 1009

 0

本實用新型實施例公開了用于聲發射檢測技術的豎直折鉛裝置，涉及木材無損檢測技術領域，其技術方案要點包括支架、設置在所述支架上且能沿豎直方向滑動的高度調節組件和按壓調節組件、以及設置在所述按壓調節組件上且用于對自動鉛筆進行夾持固定的角度調節組件，所述角度調節組件能帶動所述自動鉛筆旋轉一定角度，在高度調節組件和按壓調節組件之間的設置有彈簧限位組件，所述的彈簧限位組件能帶動所述的按壓調節組件沿豎直方向滑動一定的距離。用以解決現有技術中在多次實驗中，鉛芯折斷時折鉛的長度和角度不能夠準確控制，從而使得聲發射源不一致出現實驗數據不準確的問題。

軸類工件水浸超聲波檢測驅動裝置 1207

 0

本實用新型涉及一種軸類工件水浸超聲波檢測驅動裝置，屬于超聲波無損檢測技術領域。本實用新型包括電機、控制器、聯軸器、齒輪軸Ⅰ、齒輪Ⅰ、角位移傳感器、頂尖、絲杠、密封裝置、水槽、夾具、支撐架、齒輪Ⅱ、齒輪軸Ⅱ；電機安置在水槽外側，齒輪軸Ⅰ一端通過聯軸器與電機輸出軸連接，齒輪軸Ⅰ另一端通過通孔Ⅰ安置在水槽內，齒輪Ⅰ安裝在齒輪軸Ⅰ另一端上，角位移傳感器安裝在齒輪軸Ⅰ另一端部，齒輪軸Ⅱ中部安裝在支撐架上，齒輪Ⅱ安裝在齒輪軸Ⅱ上，絲杠一端安置在水槽內，頂尖安裝在絲杠一端端部。本實用新型裝置結構簡單、合理、通用性強；能實現測量的均勻性、準確性、可靠性。

基于聲發射技術的檢測裝置 1020

 0

本實用新型公開了一種基于聲發射技術的檢測裝置，包括聲發射傳感器、前置放大器、高速采集卡、PC端，其特征在于：聲發射傳感器通過電纜線與前置放大器連接，然后將前置放大器的輸出信號存入高速采集卡中，高速采集卡通過USB接口跟PC端連接。本實用新型結構簡單、方便操作，能有效提高基于聲發射技術的木材無損檢測的精度，為膠合木的損傷監測提供了行之有效的途徑。

X射線檢測機械臂 878

 0

本申請公開了一種X射線無損檢測移動機械臂裝置，包括：移動機器人小車、舉升關節、偏航關節、俯仰關節、連桿、三角帶傳動機構、滾動軸承、鎖緊銷。所述移動機器人小車上設有舉升關節，移動機器人小車與舉升關節之間通過螺栓連接，舉升關節之間也通過螺栓連接；所述第二舉升關節中心部位上設有皮帶輪傳動機構；所述三角帶傳動主動輪的上端與偏航關節通過螺栓連接；所述偏航關節的兩端分別與一個所述第一連桿的下端連接；每個所述第一連桿的上端分別與一個所述第二連桿的下端通過螺栓連接，并在其連接處設有鎖緊銷。本發明提高了GIS電力設備的帶電檢測作業的效率，降低了工作人員的勞動強度，為電網的穩定運行提供了可靠的保障。

利用表面電阻率檢測混凝土施工現場早期濕養護效果的方法 986

 0

本發明涉及一種利用表面電阻率檢測混凝土施工現場早期濕養護效果的方法，屬于建筑材料檢測技術領域。本發明通過模擬實際工程早期濕養護，采用與實際工程相同配合比，獲得混凝土表面電阻率隨早期濕養護齡期的變化規律，并進行線性擬合，得到標準擬合直線，將施工現場早期濕養護下混凝土表面電阻率隨早期濕養護齡期的變化擬合直線與標準擬合直線相對比，從而檢測實際施工現場混凝土早期濕養護效果。本發明方法具有測量過程方便、快捷、無損等優點。

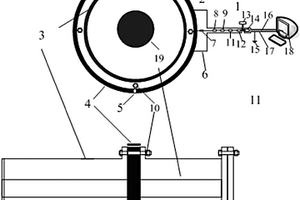

基于超聲導波的管道變形檢測裝置 1032

 0

本發明公開了一種基于超聲導波的管道變形檢測裝置，屬于無損檢測技術領域。本發明包括激勵傳感器陣列、接收傳感器陣列、函數發生器、功率放大器、阻抗匹配器、前置放大器、數字示波器。本發明通過在管道特定位置安裝合理的激勵傳感器陣列、接收傳感器陣列，從而實現了管道的全矩陣數據采集，并進一步將其通過前置放大器，進而可以通過示波器顯示，再進一步地，將信號傳至計算機，通過計算機進行存儲、分析，可以判斷出判斷管道是否發生變形，彌補了現有檢測滑坡段進行管道變形裝置缺乏的不足。

基于太赫茲波的上膠在線檢測設備 730

 0

本實用新型涉及一種基于太赫茲波的上膠在線檢測設備，包括安裝支架和太赫茲波成像裝置，太赫茲波成像裝置固定在安裝支架上，太赫茲波成像裝置設置在水松紙或者高透紙上方，太赫茲波成像裝置包括太赫茲波發射端和太赫茲波接收端，太赫茲波發射端用于向上膠后的水松紙或者高透紙發射太赫茲波；太赫茲波接收端用于接收穿過上膠后的水松紙或者高透紙的反射波；太赫茲波接收端包括信息處理模塊。其有益效果是：能夠快速、無損、在線實時地檢測出水松紙或者高透紙沒有膠水或者上膠不均勻等問題。利用太赫茲波進行檢測，成像精度高，無電離輻射，對人體安全，具有良好的人機界面，操作簡單、直觀。

動態響應檢測金屬板材自沖鉚接頭疲勞損傷程度的裝置 1007

 0

本實用新型是動態響應檢測金屬板材自沖鉚接頭疲勞損傷程度的裝置。由激振器、加速度傳感器、載荷傳感器、數據采集系統、數據處理系統、功率放大器和電腦組成;電腦與數據處理系統聯接,數據處理系統與功率放大器聯接,功率放大器與激振器聯接,激振器與載荷傳感器聯接,載荷傳感器與自沖鉚接頭聯接,自沖鉚接頭與加速度傳感器聯接,加速度傳感器和載荷傳感器分別與數據采集系統聯接,數據采集系統與數據處理系統聯接。通過該裝置檢測自沖鉚接頭動態響應固有頻率來判斷自沖鉚接頭的疲勞損傷程度,實現了自沖鉚接頭的疲勞損傷無損檢測,將促進自沖鉚接技術在各工業生產領域的廣泛應用。

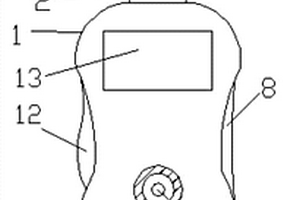

手持式植物葉面病變快速檢測裝置 1166

 0

本實用新型公開了一種手持式植物葉面病變快速檢測裝置，包括激光光源、掃描板、拇指壓槽、機底、機身、四指壓槽和顯示屏，所述機身四周設置有防護外殼，所述防護外殼為高強度的ABS材料所制，所述機身上設置有顯示屏以及設置在顯示屏底部的開關按鍵，所述機身頂部設置有激光光源以及設置在激光光源頂部的轉動軸，所述轉動軸頂部設置有固定底座，所述固定底座上設置有信號傳輸桿以及設置在信號傳輸桿一端的掃描板，所述機身底部設置有機底，所述TF卡插槽一側設置有USB接口。本實用新型設計小巧，結構合理緊湊，功能齊全，便于攜帶，能實現對農作物植株幼苗葉面病變信息的自動采集，并對葉面病變面積進行檢測，實現對農作物植株幼苗葉片無損快速檢測。

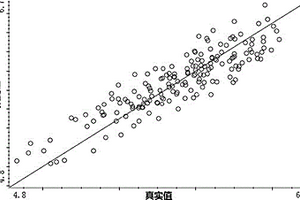

云南地方雞肌肉凍干粉粗蛋白質含量近紅外檢測方法 986

 0

本發明涉及一種云南地方雞肌肉凍干粉粗蛋白質含量近紅外檢測方法，屬于畜禽產品化學成分檢測技術領域。本發明的具體步驟為：1）將云南地方雞腿肌或胸肌鮮樣制備成凍干粉，裝入厚度為6絲的聚乙烯自封袋中；2）掃描樣品的近紅外光譜，其中近紅外光譜儀配備傅立葉變換分光系統及漫反射式光纖探頭，光譜掃描的波數范圍為5262~6951cm^?1，分辨率8cm^?1，光譜背景掃描時取6絲自封袋單層置于探頭前去除背景影響，每個樣品掃描3次，獲得3條近紅外光譜，取其平均值作為樣本的光譜數據，每條光譜有439個吸光度值數據；3）將樣品的吸光度數據代入模型公式進行計算，即可獲得樣品的粗蛋白質含量。采用本發明方法，預測速度快，對樣品無損，適用于大批量樣品檢測。

基于RFID技術的變電站X射線檢測目標識別方法 960

 0

一種基于RFID技術的變電站X射線檢測目標識別方法，其特征是：包括識別系統及其識別方法；其中識別系統包括由被檢測設備上的RFID標簽、X射線無損檢測移動平臺上的天線、讀卡器、攝像機、數據處理單元、智能平臺系統控制單元、無線傳輸單元、控制站依序連接組成，智能平臺系統控制單元與智能車連接，智能平臺控制單元還與計數時鐘相連接，本發明具有多目標識別、運動目標識別、遠距離目標識別、抗潮濕、抗灰塵、抗煙霧等優勢，可以在惡略的自然環境下仍然正常工作。

混凝土表面淺裂縫超聲波三維檢測裝置 784

 0

本實用新型涉及一種混凝土表面淺裂縫超聲波三維檢測裝置，屬工程超聲波無損檢測設備技術領域。該裝置由支架(1)、支架支撐腳(2)、固定扶手(3)、水準器(4)、滑塊(5)、超聲波平面探頭(6)、輪式編碼器(7)、滑動助力扶手(8)、滑塊中心標示點(9)、數據傳輸線(10)、及超聲波儀(11)組成。該裝置的優點在于：淺裂縫深度檢測誤差??；能準確測出淺裂縫在混凝土內部的走向，為構件的受力分析提供有效的科學數據；采集數據量大，本裝置通過編碼器和超聲波傳感探頭同時記錄所采集到的聲學參數和距離參數；通過本裝置所采集到的數據，能在三維坐標系上繪制出淺裂縫的三維坐標分布圖，能為科學的分析淺裂縫形成原因提供客觀數據。
