礦用帶式輸送機托輥更換裝置 1183

 0

本實用新型公開了一種礦用帶式輸送機托輥更換裝置，屬于帶式輸送機維修工具技術領域，解決了對托輥進行更換費時費力的技術問題。該托輥更換裝置包括托輥更換裝置，其特殊之處在于：所述托輥更換裝置設置在帶式輸送機的機身框架上；所述托輥更換裝置包括內螺紋筒，所述內螺紋筒內兩端均安裝有螺接的螺桿、且兩個所述螺桿螺向相反；下端的所述螺桿的下端安裝有連接塊，所述連接塊底部連接有掛鉤，所述掛鉤設置在機身框架的橫梁上；上端的所述螺桿的上端安裝有橫向的安裝桿，所述安裝桿一端上安裝有豎向的支桿，所述安裝桿另一端與所述支桿上端之間傾斜設有支撐輥，所述支撐輥設置在帶式輸送機的皮帶底部，用于撐起皮帶。

順槽帶式輸送機防掉道、防跑偏儲帶倉 309

 0

本實用新型公開了一種順槽帶式輸送機防掉道、防跑偏儲帶倉，屬于儲帶倉技術領域，包括：殼體、小車組件、第一導軸組件、第二導軸組件、第三導軸組件以及輸送帶，由于左側導軸驅動機構以及右側導軸驅動機構，從而能夠使得輸送帶上在第一導軸11、第二導軸以及第三導軸上受力均衡，避免出現掉道的情況發生，由于設置了支撐板驅動機構，以便對第一導軸的角度能夠同步進行調整，從而使得輸送帶兩側的受力不均衡對輸送帶的位置進行校正，由于設置了檢測攝像頭，從而能夠對輸送帶是否跑偏進行檢測，以便控制支撐板驅動機構的工作狀態，通過上述方

高效拆裝的帶式輸送機裝置 1219

 0

本實用新型公開了一種高效拆裝的帶式輸送機裝置，屬于帶式輸送機技術領域，包括驅動部、伸縮部和輸送帶，所述驅動部和伸縮部頂端位于輸送帶兩端位置處對稱安裝有導向擠壓機構，所述導向擠壓機構包括L型板、導向塊和轉動筒，所述驅動部和伸縮部頂端位于輸送帶兩端位置處對稱L型板，若干所述L型板內部分別位于驅動部和伸縮部頂端位置處滑動連接有導向塊，與現有技術相比，本實用新型所達到的有益效果是，通過導向擠壓機構，能夠對輸送帶頂端輸送的散料進行定位，降低了輸送帶頂端物料的定位難度。

礦用帶式輸送機H架氣動夾緊組焊工裝 1107

 0

本實用新型公開一種礦用帶式輸送機H架氣動夾緊組焊工裝，屬于接工裝技術領域，該組焊工裝包括：X軸機構；管座固定機構，包括兩個獨立的管座固定組件；兩個所述管座固定組件均沿X軸方向移動安裝在X軸機構上；所述管座固定組件用于固定H架管座；立柱固定機構，其安裝在橫梁固定機構的一側；所述立柱固定機構用于固定H架立柱；橫梁固定機構，其安裝在兩個所述管座固定組件之間；所述橫梁固定機構用于固定H架橫梁；本實用新型能縮減組拼工序，提高產品組拼質量，保證尺寸，為自動焊接技術提供支持，從而達到提高生產效率的目的。

管狀帶式輸送機 1047

 0

本申請涉及物料運輸技術領域，尤其涉及一種管狀帶式輸送機，包括輸送帶，還包括多組承載裝置，承載裝置包括上承架、下承架、弧形齒條、驅動齒輪、安裝板以及驅動機構；上承架和下承架轉動連接，且上承架和下承架扣合后圍成一個用于支撐輸送帶的容納腔；弧形齒條與上承架的轉動軸線同軸設置，且弧形齒條與上承架連接，且弧形齒條與安裝板錯開設置；安裝板與下承架連接，驅動齒輪與安裝板轉動連接，驅動齒輪與弧形齒條嚙合；驅動機構用于使驅動齒輪轉動；本申請具有通過弧形齒條和驅動齒輪配合便于驅動上承架轉動，通過驅動機構便于驅使驅動齒輪轉動，避免了液壓系統的設置，降低了管狀帶式輸送機的使用和維護成本的效果。

環保型帶式輸送機散料自動回收裝置 629

 0

本實用新型公開了一種環保型帶式輸送機散料自動回收裝置，屬于帶式輸送機技術領域，包括收集盒，所述收集盒內壁等距轉動連接有轉軸，所述轉軸外表面位于收集盒內部位置處固定安裝有毛刷輥，相對兩個所述轉軸之間通過皮帶連接結構連接，所述收集盒兩側對稱開設有槽口，本實用新型所達到的有益效果是，通過導向收集機構，能夠便于對帶式輸送機轉角部位處掉落的散料進行導流，降低了帶式輸送機轉角部位處掉落物品的導流難度，并且能夠便于對連接板表面收集的散料進行阻隔，降低了散料的阻隔難度，防止散料沿著連接板兩側產生掉落的問題出現，同時能夠使得該收集盒能夠適用于不同長度的帶式輸送機，增加了該收集盒的適用范圍。

用于無基礎帶式輸送機的皮帶張力測量裝置 716

 0

本實用新型公開了一種用于無基礎帶式輸送機的皮帶張力測量裝置，該裝置用于對皮帶的張力進行檢測；包括：前支撐框架，后支撐框架，第一改向滾筒，其兩端分別固定在前支撐框架和后支撐框架的右側，支撐立桿，活動橫桿，其右端與支撐立桿的上端鉸接，其左端向左延伸，第二改向滾筒，固定在活動橫桿的上側，用于將經過第一改向滾筒下側的皮帶向上托起，并順勢承受來自皮帶的壓力，壓力傳感器，位于活動橫桿的左端下側，固定在中間驅動裝置的驅動傳動架上側，用于量測和發送活動橫桿的左端受力，進而檢測皮帶的張力；本實用新型可以準確的測出膠帶張力從而向系統反饋信號，可以準確的計算出中間驅動裝置的延時啟動的時間。

用于無混凝土基礎帶式輸送機的支撐保護系統 536

 0

本實用新型公開了一種用于無混凝土基礎帶式輸送機的支撐保護系統，包括：支撐保護單體，支撐保護單體包括：液壓油缸，其底部固定在帶式輸送機的頭部卸載裝置的上側，其活塞桿向上傾斜設置，并偏向帶式輸送機的尾部，支撐板，其下側與液壓油缸的活塞桿端部固定連接，多個尖狀凸起，其下端與支撐板固定連接，其上端用于在液壓油缸的推力作用下插入巷道頂部煤層，進而對帶式輸送機進行固定，地固梁，位于液壓油缸下方、且埋設在帶式輸送機下側的巷道煤層內；本實用新型將帶式輸送機與巷道的頂部和底部固定在一起，使得帶式輸送機與巷道形成整體，避免巷道底部出現拱頂時，巷道兩側下陷導致的左側固定架和右側固定架不水平使得輸出不同軸的問題。

帶有安全保護裝置的帶式輸送機 994

 0

本實用新型公開了一種帶有安全保護裝置的帶式輸送機，屬于帶式輸送機技術領域，本實用新型包括帶式輸送機體，所述帶式輸送機體外側固定安裝有定位保護組件，所述定位保護組件包括導軌、螺紋桿、滑塊、遮板、固定架和連接桿，所述帶式輸送機體兩側底部均固定安裝有導軌，所述導軌內側嵌入轉動連接有螺紋桿，所述螺紋桿外側兩邊部均螺紋套接有滑塊，本實用新型通過定位保護組件，便于工作人員在物料運輸時對帶式輸送機體兩側進行遮擋處理，避免物料的掉落對使用者造成傷害，從而提高了帶式輸送機體使用時的安全性，同時，也能夠對物料產生的沖擊力進行緩沖處理，避免沖擊力過大造成遮板損壞的現象。

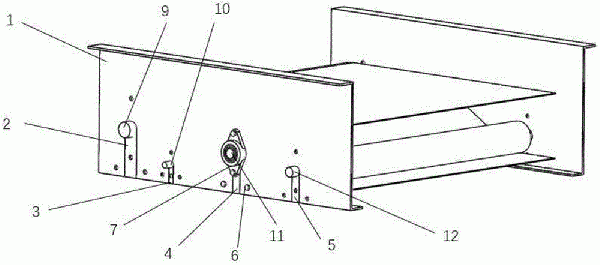

帶式輸送機快拆襯板 1011

 0

本實用新型公開了一種帶式輸送機快拆襯板，包括：兩塊主襯板，兩塊主襯板之間設置有多個軸，軸的兩端均伸出兩塊主襯板；多對快拆支座，每一對的兩個快拆支座均通過第一螺栓固定在兩塊主襯板的外側面，每一快拆支座上均設置有軸承座，軸承座的上端通過第二螺栓與主襯板相連，軸承座的下端通過第二螺栓與快拆支座相連，軸承座的中心與軸的兩端相套接。本實用新型的帶式輸送機快拆襯板，將帶式輸送機襯板設計成主襯板和快拆支座兩部分，當需要更換某一根軸時，只需拆卸對應的軸承和快拆支座，軸就有空間取出，不需拆卸整個襯板和所有軸承，省時省力，提高維修效率。

可移動導向式帶式輸送機 446

 0

本實用新型公開了一種可移動導向式帶式輸送機，屬于帶式輸送機領域，包括帶式輸送機基體，所述帶式輸送機基體的輸送架頂端對稱安裝有導向限位機構，所述導向限位機構包括定位板、限位板、轉動板和轉動輥，所述帶式輸送機基體的輸送架頂端等距對稱安裝有定位板，若干所述定位板之間活動連接有的限位板，所述限位板一端鉸接有的轉動板，本實用新型通過導向限位機構，能夠降低了帶式輸送機基體頂端輸送物品與轉動板之間的摩擦力，從而便于物體沿著轉動板外側移動，進而便于對物體進行導流，降低了物體的導向難度，并且沿著轉動板導向的物體移動到兩個限位板之間，從而對物體進行限位，防止物體沿著帶式輸送機基體表面產生掉落的現象。

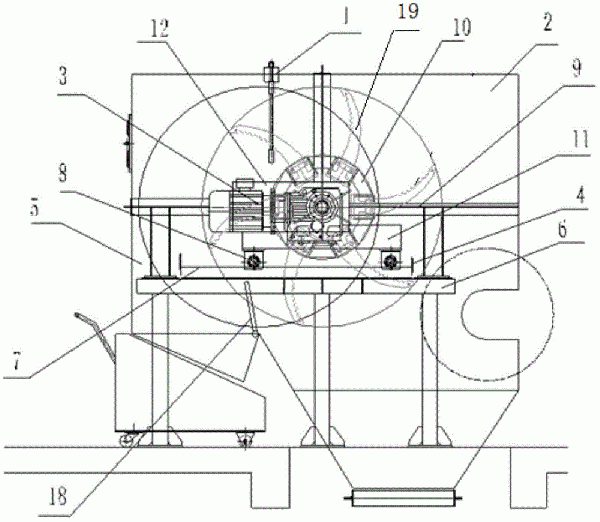

帶式輸送機異物分離裝置 714

 0

本實用新型公開了一種帶式輸送機異物分離裝置，包括異物分離自清掃機構、上殼體組件、異物分離轉子機構、下殼體組件、殼體支承裝置、導軌組件、轉子移動機構、控制柜；所述異物分離轉子機構設置在密閉的上殼體組件和下殼體組件內側，并設置在第一連接座上方，所述第一連接座設置在轉子移動分離機構上方，所述轉子移動機構設置在導軌組件上方。本實用新型提供一種帶式輸送機異物分離裝置能夠準確分離各類型異物，自動跟蹤皮帶機的各項參數，自動調整異物分離裝置的各項技術參數，并且該裝置在不用時可移開，不影響整體設備工作時更換轉子易損件及冬季卸煤時大塊物料的正常通過。

帶式輸送機張緊力調節裝置 1061

 0

本申請涉及一種帶式輸送機張緊力調節裝置，所述調節裝置由執行機構、變頻控制系統和液壓動力結構組成；所述執行機構包括集成了制動器的永磁電機、減速機、滾筒、鋼絲繩及張力傳感器，與變頻控制系統電連接的永磁電機作為驅動，經過減速機驅動滾筒轉動，滾筒上纏繞鋼絲繩，鋼絲上裝有張力傳感器，鋼絲繩一端連接到帶式輸送機的游動小車上，鋼絲繩另一端與液壓動力結構相連接。本申請中的永磁張緊裝置采用“電制動+電驅動”，相應速度遠遠大于帶液壓的裝置，具有響應速度快、控制精度高的優勢，張緊力控制調節精度小于3KN。帶式輸送機智能張緊控制能夠實現拉緊力任意調節，受皮帶電控主機控制，在皮帶機不同狀態下輸出不同的張緊力。

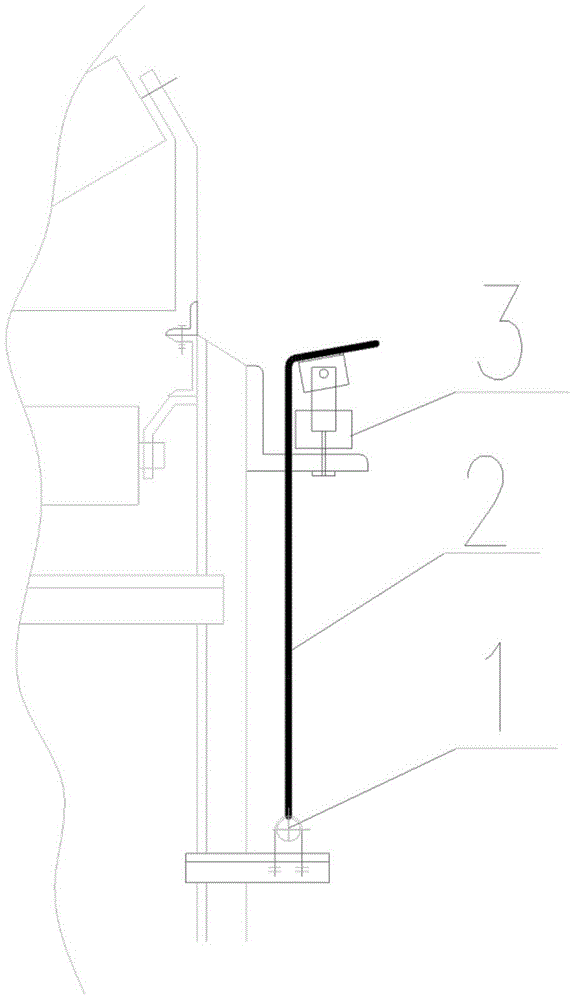

帶式輸送機皮帶速度保護裝置用高位托起裝置 750

 0

本實用新型帶式輸送機皮帶速度保護裝置用高位托起裝置，帶式輸送機包括機架和皮帶，機架上設置有皮帶速度保護裝置，皮帶速度保護裝置包括設置在皮帶上的保護壓輪，保護壓輪通過擺臂與機架活動連接，保護壓輪可隨擺臂轉動，包括橫向設置的固定梁，固定梁從擺臂下方穿過，固定梁焊接有托舉槽，托舉槽位于擺臂正下方，且托舉槽靠近保護壓輪，固定梁一端設置有可變形托舉框，另一端與機架轉動連接，可變形托舉框位于皮帶一側，可變形托舉框是由四根連接桿組成的矩形框，矩形框的相鄰兩連接桿均為鉸接。本實用新型通過可變形的矩形框變形帶動固定梁的上下擺動，從而將保護壓輪托起或放下，滿足了帶式輸送機速度保護試驗時提起保護壓輪的需求。

無基礎安裝的礦用伸縮帶式輸送機 941

 0

本實用新型公開了一種無基礎安裝的礦用伸縮帶式輸送機，涉及礦用帶式輸送機技術領域，包括支撐臺，所述支撐臺的上表面固定連接有相對稱的固定板所述支撐臺的上方設置有調節機構，所述調節機構包括兩個活動板一和一個支撐板，兩個所述活動板一分別滑動連接于兩個固定板的上表面兩個所述活動板一之間轉動連接有從動軸一。它能夠通過支撐臺、固定板、調節機構、電機三、錐齒輪四、錐齒輪二和錐齒輪三之間的配合設置，能夠使該裝置的輸送帶可以伸縮調節，使人們在使用該裝置對礦石或者煤礦進行輸送的過程中能夠較為方便根據礦石或者煤礦距離礦口的長度對該裝置進行調整，進一步的保證了工作人員對礦石或者煤礦的輸送效率。

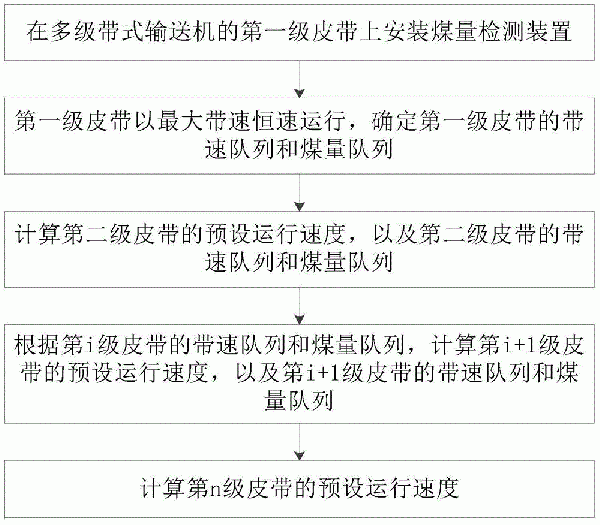

多級帶式輸送機的節能控制方法 553

 0

本發明公開了一種多級帶式輸送機的節能控制方法，包括步驟一、在多級帶式輸送機的第一級皮帶上安裝煤量檢測裝置；二、第一級皮帶以最大帶速恒速運行，確定第一級皮帶的帶速隊列和煤量隊列；三、計算第二級皮帶的預設運行速度，以及第二級皮帶的帶速隊列和煤量隊列；四、根據第i級皮帶的帶速隊列和煤量隊列，計算第i+1級皮帶的預設運行速度，以及第i+1級皮帶的帶速隊列和煤量隊列；五、計算第n級皮帶的預設運行速度。本發明方法步驟簡單，實現方便，能夠有效應用在多級帶式輸送機的節能控制中，不僅能夠實現系統的節能變頻控制、防止堆煤事故，而且能夠極大的降低系統的硬件建造成本，有效地提高了系統的可靠性，降低后期維護成本，效果顯著，便于推廣。

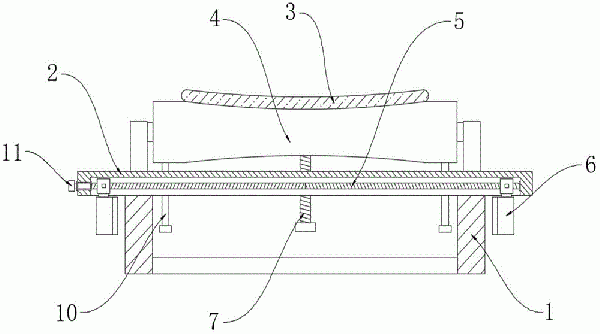

帶式輸送機托輥更換專用工具 1020

 0

本實用新型公開了一種帶式輸送機托輥更換專用工具，包括安裝架、板體和輸送帶本體，所述安裝架的上表面通過支架安裝有托輥本體，板體的右側表面開設有安裝開口，板體的下表面開設有對稱的兩個固定槽，固定槽的兩側內壁轉動連接有雙向螺紋桿，雙向螺紋桿的表面螺紋連接有相對應的兩個夾板。該帶式輸送機托輥更換專用工具，通過設置滾筒和限位桿，將該工具固定安裝在安裝架上后，轉動操作螺栓通過安裝塊帶動安裝桿和限位桿進行上下移動，安裝桿的上移通過滾筒將輸送帶本體頂起并支撐，將輸送帶本體頂起支撐后即可對損壞的托輥進行更換工作，并在滾筒的作用下可以帶動輸送帶本體正常轉動輸送物料，提高了該工具的實用性。

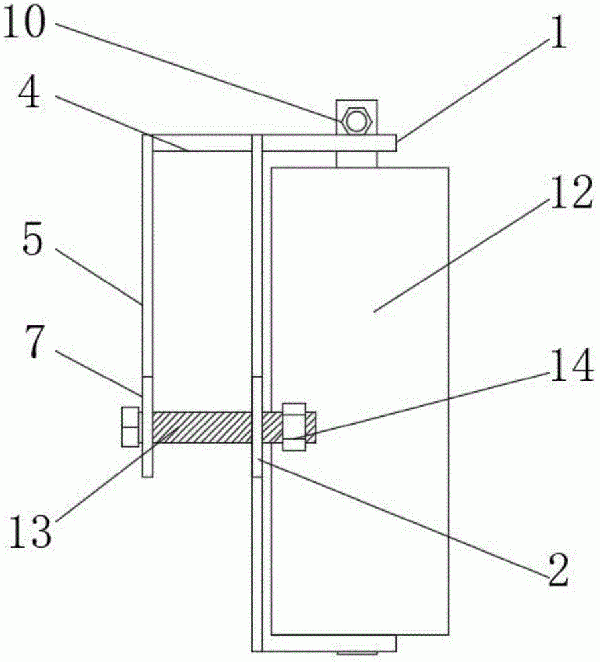

帶式輸送機下膠帶糾偏裝置 767

 0

本實用新型涉及采煤施工技術領域，公開了一種帶式輸送機下膠帶糾偏裝置，包括托輥架，所述托輥架的中部前后兩側均固定連接有固定板一，所述固定板一的內部設置有，所述托輥架的左側頂部固定連接有連接板，所述連接板的左側固定連接有固定夾板，所述固定夾板的前后兩側底部均固定連接有固定板二，所述固定板二的內部設置有固定孔二，所述托輥架的頂部設置有安裝孔，所述托輥架的底部設置有穩定孔。本實用新型中，實現對膠帶的糾偏，從而解決了膠帶磨損機架的問題，從而提高了膠帶的使用壽命，進而提高了機架的使用壽命，節省了大量的人力、物力，并且便于安裝、拆卸、工作效率高、可以重復使用。

帶式輸送機用輸送帶防偏移裝置 564

 0

本實用新型提供一種帶式輸送機用輸送帶防偏移裝置，涉及輸送帶防偏移裝置領域。該帶式輸送機用輸送帶防偏移裝置，包括傳送架，所述傳送架內部設有兩個轉動輥，兩個所述轉動輥外側均套設有傳送輥，兩個所述傳送輥之間套設有輸送帶，所述轉動輥貫穿傳送架并與傳送架轉動連接，所述傳送輥與轉動輥之間設有限位組件，兩個所述傳送輥兩側均設有推動支架，該帶式輸送機用輸送帶防偏移裝置，通過啟動絲桿，使絲桿帶動兩個推動支架進行移動，使推動支架通過平面軸承帶動傳送輥在轉動輥外側進行滑動，通過平面軸承的設置減少傳送輥轉動的摩擦組件，便于對傳送輥進行調節，對輸送帶進行糾偏，操作便捷，避免對設備驚喜拆卸。

帶式輸送機高效清掃清理裝置 900

 0

本實用新型提供一種帶式輸送機高效清掃清理裝置，涉及帶式輸送機技術領域。該帶式輸送機高效清掃清理裝置，包括兩個機架和帶式輸送機本體，所述帶式輸送機本體安裝于兩個所述機架之間，其中一個所述機架一側設有連接箱。該帶式輸送機高效清掃清理裝置，通過啟動帶式輸送機本體，使輸送帶處于輸送狀態，再啟動電機，對于電機型號不做具體限定，具體以適配設備為準，電機輸出端帶動第二皮帶輪進行轉動，第二皮帶輪與第一皮帶輪通過皮帶傳動連接，帶動轉桿轉動，轉桿外側安裝的清理刷從而可以將輸送帶上的灰塵進行清掃干凈，解決了無需工作人員進行清理的情況，同時通過橡膠防塵墊的設置，可以通過清理刷清理的灰塵亂飛的情況。

礦井帶式輸送機用皮帶縱撕保護器 560

 0

本實用新型公開了一種礦井帶式輸送機用皮帶縱撕保護器，包括支架，所述支架內側位置固定連接有兩個對稱設置的滑軌，所述支架位于兩個滑軌位置滑動連接有橫板，兩個所述橫板之間固定連接有連接桿，兩個所述橫板側壁位置開設有滑槽，兩個所述橫板位于滑槽位置設置有活動槽，兩個所述橫板之間設置有調控裝置，所述調控裝置包括安裝盒，所述安裝盒兩側中部位置固定連接有滑塊，兩個所述滑塊遠離安裝盒一側位置設置有凹口板。本實用新型通過使得可對不同高度的上層皮帶進行撕裂傳感器的高度調整，同時實現對安裝盒位置的固定，為撕裂傳感器位置的調節帶來了便捷，撕裂傳感器位置的調節可避免皮帶裂口掉落的物料無法落入撕裂傳感器上。

皮帶式輸送機結構 1070

 0

本申請屬于輸送技術領域，公開了一種皮帶式輸送機結構，其技術方案是：包括支撐架一和支撐架二，一種皮帶式輸送機結構有益效果是：啟動水泵，將清潔箱內部的清潔劑通過管道一和管道二運輸至噴頭內部，最后從噴頭噴灑至帶式輸送機表面，因帶式輸送機此時是屬于慢速轉動狀態的，可對帶式輸送機表面進行全方位進行噴灑，因設有彈簧一，使得刮板頂部在帶式輸送機運行的情況下，可始終保持與帶式輸送機表面相接處，因帶式輸送機表面已經噴灑有清潔劑，可使得帶式輸送機表面的污漬和灰塵得到一定的溶解，減小與帶式輸送機之間的粘附性，從而實現便于對帶式輸送機表面的污漬進行全面刮除清潔，無需人工吹掃。

輕型氣墊帶式輸送機清掃結構 429

 0

本實用新型涉及一種輕型氣墊帶式輸送機清掃結構，包括輸送帶、驅動滾筒、增面滾筒、清掃刮板裝置、機頭座、氣室；其中，機頭座與氣室連接，驅動滾筒、增面滾筒安裝在機頭座上，清掃刮板裝置設置于氣室下方；通過本實用新型，輕型氣墊帶式輸送機清掃結構采用活動裝配式，驅動滾筒和增面滾筒為置為相對固定，清掃刮板鏈條和刮板片的位置為可調節，可通過外部調節頂絲調節返程托架使清掃刮板片與輸送帶工作面接觸。由傳統的單點清掃變為長距離多點均勻清掃，解決了普通彈簧清掃器無法有效清理粘結性較強的雜物，可根據實際工況調節刮板片與輸送帶貼合度進行清理，同時可根據物料情況獨立啟停清掃裝置。

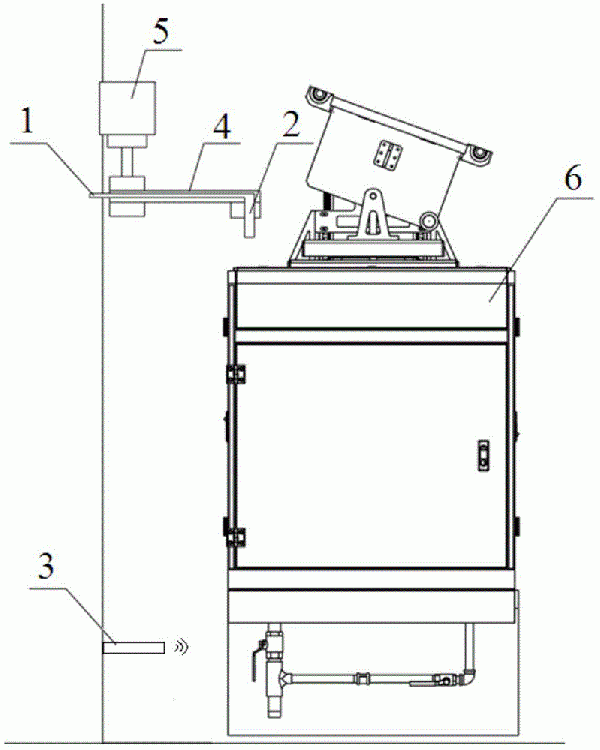

用于帶式輸送機清潔車的自動補水裝置 704

 0

本實用新型公開了一種用于帶式輸送機清潔車的自動補水裝置，本實用新型的主要設計構思在于，由供水管、水龍頭、到位檢測部件、懸臂以及懸臂驅動電機構建本體，其中，懸臂驅動電機用于驅動懸臂轉動，而供水管則安裝于懸臂上并隨懸臂運動，供水管的一端連接水源，另一端安裝前述水龍頭，且在水龍頭內設有電控閥；到位檢測部件分別與懸臂驅動電機以及電控閥電信號關聯，用于監測清潔車是否到達預設位置。本實用新型在檢測到清潔車到位后驅動懸臂及其上的水管轉動，使水龍頭與清潔車水箱補水口對準，從而實現自動向清潔車補水，進而可以有效解放人力，節省成本并提升效率。

帶式輸送機清潔車 605

 0

本實用新型公開了一種帶式輸送機清潔車，本實用新型的主要設計構思在于，由車體、升降機構、清洗組件、供電組件以及移動組件構成本體，其中，清洗組件居中設于車體的上方，升降機構安裝于車體的一側，用于承托并帶動清洗組件上下移動；車體包括用于承接污水的內腔以及用于存儲清潔用水的兩個水箱，所述水箱分別位于升降機構的兩端，且內腔的尺寸大于清洗組件的尺寸；在車體的底部連接前述供電組件以及移動組件。本實用新型具備體積小巧、運動可靠且便于在卷煙車間穿行的特點，可以輔助實現自動化、無人化對帶式輸送機進行清潔作業，從而能夠大幅節省人力成本，并使車間環境保持較佳狀態。

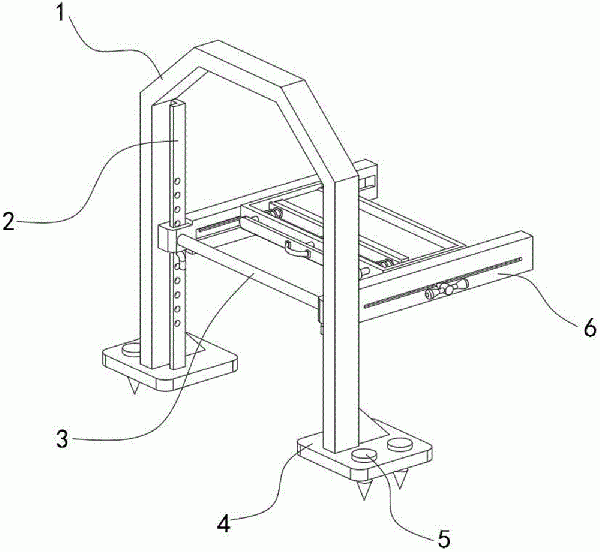

帶式輸送機平直度監測裝置 511

 0

本實用新型公開了一種帶式輸送機平直度監測裝置，涉及帶式輸送機技術領域，包括兩個機架，兩個所述機架之間安裝有帶式輸送機本體，所述帶式輸送機本體的上方設有第一U型架和第二U型架，所述第一U型架和所述第二U型架的底端均固定連接有一組連接板，且所述連接板與所述機架之間設置有固定組件，所述第一U型架的右側面固定連接有刻度尺和水平儀，所述第一U型架的上表面固定連接有第三U型架，所述第三U型架的內頂壁固定連接有垂線。它能夠連接板、固定組件、吊錘、刻度尺、紅外激光燈、第一U型架以及第二U型架的配合設置，對帶式輸送機本體的平直度進行監測，便于工作人員及時發現帶式輸送機本體側傾和歪斜，避免造成皮帶跑偏。

帶式輸送機保護試驗臺 1098

 0

本實用新型公開了一種帶式輸送機保護試驗臺，涉及帶式輸送機技術領域，包括承載臺，所述承載臺的底面安裝有一組支撐組件，所述承載臺的上表面固定連接有安裝座，所述安裝座的內部放置有指示燈。它能夠通過承載臺、指示燈、散熱組件、卡接組件、繼電器、變壓器、電源接線端子排以及傳感器接線端子排之間的配合設置，將傳感器與傳感器接線端子排相連接，將電源接線端子排與外部電源相連接，變壓器能夠對電壓進行變換，將該裝置中的接觸器閉合，閉合后指示燈亮，說明傳感器工作正常，指示燈不亮說明傳感器是壞的，能夠對煙霧傳感器和溫度傳感器進行試驗，無需使用專門的試驗設備，該裝置簡單經濟，效果好，并且方便維修。

帶式輸送機棧橋輔助自動沖洗裝置 430

 0

本實用新型公開一種帶式輸送機棧橋輔助自動沖洗裝置，在甲乙帶式輸送機外側兩路支腿和中間一路支腿上布置，包括依次連接的上水水管、沖洗水管和噴頭，上水水管沿帶式輸送機運行方向布置，沖洗水管垂直于上水水管向上將水流引至固定在云臺的噴頭，沖洗水管整體為金屬軟管或從云臺底部到連接噴頭的一段采用金屬軟管，沖洗水管上設置有電磁閥，所述電磁閥和云臺的控制信號輸入端連接控制模塊的輸出端；本實用新型提供一種能輔助自動沖洗帶式輸送機兩側煤屑的裝置，設置控制模塊以及電磁閥和云臺，使得遠程自動控制成為可能，有利于釋放人力，而且降低工作人員在惡劣環境工作的風險，有助于提高清洗的及時性。

帶式輸送機輸送帶防撕裂保護裝置 495

 0

本實用新型涉及煤礦井下原煤輸送設備技術領域，具體為一種帶式輸送機輸送帶防撕裂保護裝置，包括速度傳感器，速度傳感器安裝于傳送輥的一側，用于檢測皮帶的轉速；該種帶式輸送機輸送帶防撕裂保護裝置，通過設置有橫桿與液壓油缸，當皮帶撕裂時，通過液壓油缸帶動橫桿上升，頂升皮帶，有助于減少皮帶折疊的情況，同時利于維修。

制絲移動雙向帶式輸送機的運行方向檢測裝置 406

 0

提供一種制絲移動雙向帶式輸送機的運行方向檢測裝置，在從動軸端部固定有與短軸適配連接并用于對短軸進行支撐的支撐組件，支撐組件外側設有編碼器且編碼器通過支撐架固定于輸送機機架外壁上，短軸外端部與編碼器的連接軸固定連接，輸送機機架外壁上設有控制箱，編碼器的插接端子通過線纜與控制箱上的PLC連接。本實用新型通過在寸動車的從動軸上固定與支撐于寸動車外側壁上的編碼器的連接軸固連的短軸，由編碼器對從動軸轉速進行實時檢監測，在PLC對從動軸與主軸轉動信息對比下，實現對輸送機運行方向的實時監測，有利于工作人員及時對布料情況處理，避免對布料質量和效率的影響，提高雙向帶式輸送機的運動精度，保證布料精度。
