工作原理

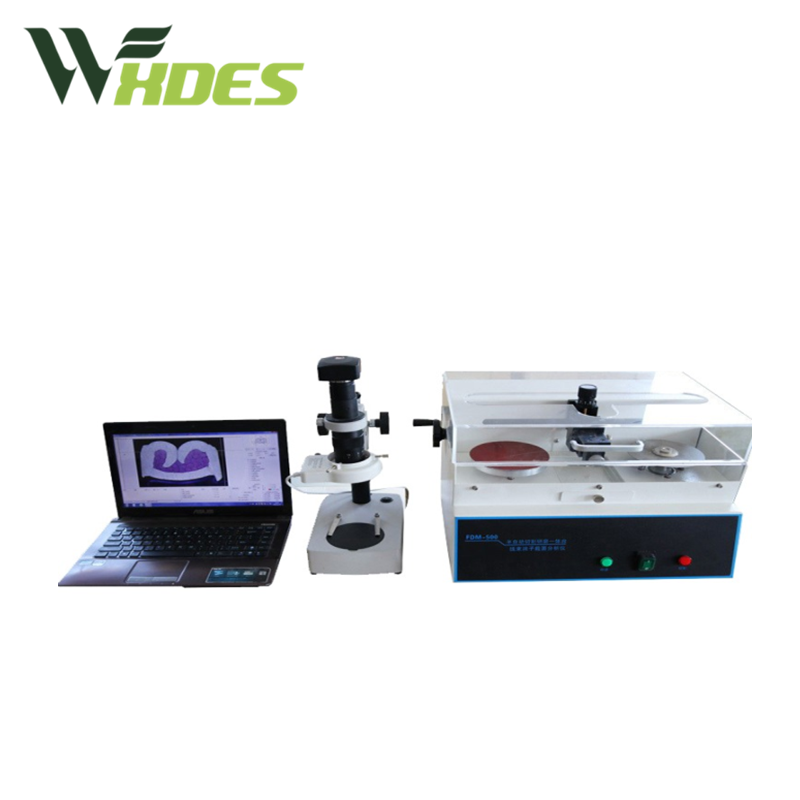

設備采用模塊化流水線設計，通過金剛石切割片對端子實施超薄切割（厚度≤50μm），配合全白可調LED冷光源實現低熱損傷成像；切割后自動切換至旋轉研磨臺，利用2000#高目數砂紙進行多級拋光，確保斷面平整度≤1μm；腐蝕清洗模塊采用環保型無毒分析液，快速去除金屬氧化層；最終通過500萬像素工業相機采集斷面圖像，結合自研算法自動計算壓接高度（C/H）、寬度（C/W）、填充率等12項核心參數，全程無需人工干預。
應用范圍
航空航天：分析航空線纜端子氣密性及耐疲勞性能；
消費電子：評估手機/電腦數據線端子壓接一致性。
某動力電池企業通過該設備實現極片涂層厚度CPK值≥1.67，單片檢測耗時從15分鐘縮短至2分鐘。
技術參數
檢測范圍：0.01mm2-107mm2電線截面積，支持AWG5-AWG36規格；
顯微系統：0.75X-4.5X六檔變倍，視頻總放大倍率40-500X；
切割精度：±1μm，研磨平整度≤0.5μm；
處理速度：單樣品全流程檢測≤3分鐘；
電源系統：AC100V-240V寬電壓輸入，功耗≤200W。
產品特點
全自動化操作：從夾持到報告生成全程離崗運行，支持物聯網數據實時傳輸；
高精度成像：500萬像素工業相機配合冷光源，清晰呈現0.1mm級線芯結構；
模塊化擴展：可選配電解腐蝕模塊適配不同金屬材質；
安全防護：接近開關與控制器聯動，確保操作時手部與切割區域保持200mm安全距離。
