江蘇揚州有色金屬環境保護技術理論與應用

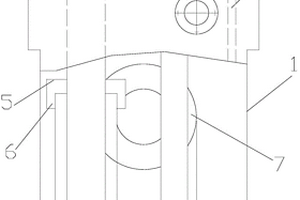

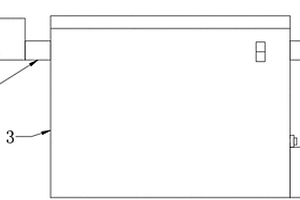

冷卻凈化水箱 929

 0

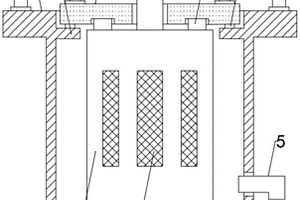

本實用新型涉及一種酸堿廢氣冷卻、凈化裝置，具體涉及一種冷卻凈化水箱。廢氣通過本實用新型的進氣法蘭進入進氣管，經分流片進入內套管，在氣壓的作用下，廢氣再由內套管進入外套管，通過內外套管在箱體內可以對廢氣進行二次冷卻，廢氣經擋水板和擋水環的作用經清洗孔法蘭進入箱體中，經洗滌進一步降溫、滅火星，除炭塵雜志和有害物質于水中，再經過排氣法蘭由排氣管排出，可以有效消除廢氣中的塵埃和其他固體粒子，溶解廢氣中的氮氧化物質和部分醛類，冷卻高溫廢氣，熄滅火星，節能環保，且安全可靠，便于廣泛推廣使用。

從工業膠熱殘渣中提純二氧化硅的方法 1035

 0

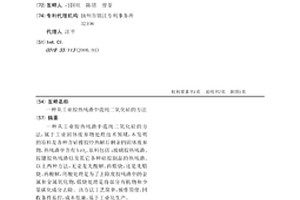

一種從工業膠熱殘渣中提純二氧化硅的方法，屬于工業固體廢棄物處理技術領域，本發明的原料是各種含硅橡膠經熱解后剩余的固體廢棄物，熱殘渣中含有SiO2，原料包括：玻璃膠熱殘渣、按鍵膠熱殘渣以及其它各種硅膠制品的熱殘渣。以上兩種方法，無論是先酸解、再煅燒，還是先煅燒、再酸解，用酸處理是為了去除廢膠殘渣中的金屬和金屬氧化物，煅燒處理是將部分有機物和少量碳化成分去除。該方法工藝簡單，操作簡便，回收條件易控，成本低廉，易于工業化生產。

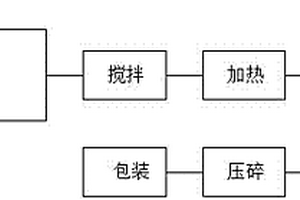

電纜加強護套料的制備方法 1074

 0

一種電纜加強護套料的制備方法，屬于電纜制造技術領域，原理清晰，利用廢舊PVC?電纜皮和電線電纜機頭料制成的PVC?塑料顆粒為原料，加入一些添加劑，通過攪拌、加熱、熱壓、冷卻和壓碎等一系列工序后，就可以成功制得加強電纜護套料。這樣就解決了由于廢舊的PVC?電纜皮和電線電纜機頭料固體體積龐大，雜質多，不易運輸等問題，就地生產出半成品，節約投資成本。工序少，設備投資少，操作簡單，能夠高效制備出的黑色PVC?電纜護套料，提高了資源利用率，減少了固體廢棄物污染，具有很大的經濟前景，同時，產生很好的社會效益。

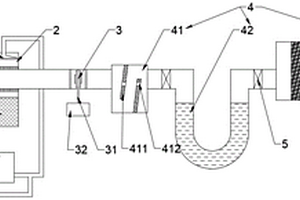

汽車尾氣的減排裝置 1024

 0

本實用新型公開了一種汽車尾氣的減排裝置，包括排氣管、冷卻循環機構、發電機構、凈化機構；所述冷卻循環機構包括水箱；水箱的頂部設置有噴淋頭，底部設置有出液口；排氣管穿過水箱的上部且位于噴淋頭的下方；位于水箱內部的排氣管其外周設置有散熱翅片；出液口連通散熱器后與噴淋頭的頂部入口相通；發電機構位于排氣管內；汽車尾氣經過發電機構后進入凈化機構；凈化機構包括固體吸附箱、脫硫箱、凈化箱；冷卻噴淋機構將水箱與散熱器連通，實現廢氣的熱量利用；風能發電機將廢氣的風能轉換為電能并儲存起來，實現廢氣的風能利用；凈化機構將廢氣中的固體顆粒、硫化物、一氧化碳、異味進行過濾吸收，保護環境。

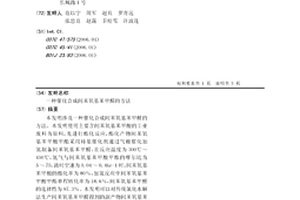

催化合成間苯氧基苯甲醛的方法 921

 0

本發明涉及一種催化合成間苯氧基苯甲醛的方法。本發明使用主要含間苯氧基苯甲酸的工業廢料為原料，先進行酯化反應，酯化產物間苯氧基苯甲酸甲酯采用鈰基催化劑通過氣相催化加氫制備間苯氧基苯甲醛，在反應溫度為300℃～450℃，氫氣與間苯氧基苯甲酸甲酯的摩爾比為5～75，液時空速為0.04～0.4hr-1時，間苯氧基苯甲酸的酯化率為80％，加氫反應中間苯氧基苯甲酸甲酯單程轉化率為18.6％，間苯氧基苯甲醛的選擇性為97.3％。本發明可以對傳統氯化水解法生產間苯氧基苯甲醛得到的副產物間苯氧基苯甲酸進行利用，不僅降低了間苯氧基苯甲醛的生產成本，而且大大減少了固體廢棄物污染。

高韌性清水飾面砂漿材料制造方法 1052

 0

本發明公開了一種高韌性清水飾面砂漿材料制造方法，涉及建筑材料技術領域，該高韌性清水飾面砂漿材料制造方法，包括所述高韌性清水飾面砂漿材料由下列原料組成：硫鋁酸鹽水泥25份?35份、固體廢棄物粉體30份?45份、細骨料8份?16份、減水劑2份?8份、抗裂纖維4份?8份、羥丙基甲基纖維素6份?9份、增韌劑1份?3份和水15份?20份，本發明采用硫鋁酸鹽水泥和固體廢棄物粉體的新型膠凝材料體系，改變固體廢棄物粉體、細骨料、纖維等主要材料的性能與摻量，進而建立高韌性砂漿高性能化制備技術，提高了高韌性清水飾面砂漿材料的力學性能、體積穩定性以及耐久性能，從而改善高韌性清水飾面砂漿體積穩定性及強度穩定發展問題。

再生低煙無鹵電纜料及其制備方法 1206

 0

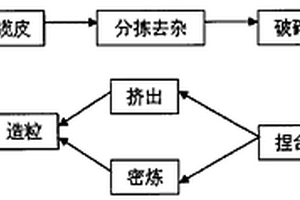

本發明公開了一種再生低煙無鹵電纜料及其制備方法。該再生低煙無鹵電纜料包括以下重量份數的組分:廢舊低煙無鹵電纜破碎料100份;潤滑劑0.3～0.5份;抗氧劑0.2～0.3份;色母0.5～0.8份;所述的制備方法包括分揀去雜、破碎、清洗、干燥、捏合、擠出和造粒及包裝工序。本發明的再生低煙無鹵電纜料,拉伸強度≥10.0MPa,斷裂伸長率≥150.0%,低溫脆化沖擊溫度為-30℃,20℃體積電阻率≥1.0×1010Ω·m,氧指數≥33.0%,各項指標均超過國家標準。本發明的再生方法,能夠高效制備出再生低煙無鹵電纜料,提高了資源利用率,減少了固體廢棄物污染,具有很大的經濟前景,同時,產生很好的社會效益。

焚燒爐 1046

 0

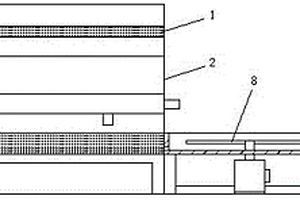

本實用新型公開了一種焚燒爐，包括爐體，所述爐體的上端中間位置開設有加熱口，所述爐體的上端位于加熱口外側的位置設置有支撐架，所述爐體的內部中間位置兩側均開設有第一滑槽，所述第一滑槽的內部均滑動連接有滑塊，所述滑塊之間固定連接有漏網，所述爐體的一側下端開設有排廢口。本實用新型中，傾斜設置的進料斗，可向爐體內部加入形狀各異的固態燃料，設置的漏網用于支撐固體燃料燃燒，且漏網即可通風，又有較好的排灰排渣作用，固體燃料燃燒后產生的廢渣落到伸縮板上，伸縮板傾斜設置，便于廢渣經過排廢口排出，且可以通過踩踏踏板帶動伸縮板的一端上下移動，從而可以帶動伸縮板震動，進而可以將附著在伸縮板上的廢渣抖落。

圓筒狀連續運動吸附床分離器 744

 0

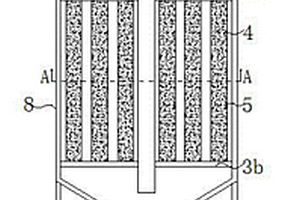

本實用新型公開了一種圓筒狀連續運動吸附床分離器，包括：VOCs進口管，所述VOCs進口管上安裝有顆粒阻隔結構，且VOCs進口管端部安裝有廢吸附劑排出管，同時廢吸附劑排出管設置在設備外殼底部的廢氣進口端，并且設備外殼的內部均勻安裝有多組固體吸附柱，固體吸附柱內部設置有顆粒吸附劑。該圓筒狀連續運動吸附床分離器，吸附飽和的顆粒吸附劑在旋轉布料卸料器中被排出：布料是平鋪過程，由旋轉布料器進行完成，卸料則由旋轉卸料多孔板進行完成：當旋轉卸料多孔板上的孔洞與固體吸附柱對齊時，顆粒吸附劑從固體吸附柱中滑出，由廢吸附劑排出管進行排出；此處旋轉卸料多孔板的孔徑分布和尺寸和固體吸附柱布局完全相同。

活性炭污水處理裝置及其方法 1047

 0

本發明公開了一種活性炭污水處理裝置及其方法，其特征在于，包括以下步驟：S1：將廢乳化廢水液導入格柵過濾器進行過濾，將固體雜質分離出，得到的液體排放至廢水凈化池進行凈化處理；S2：將步驟S1中的固體雜質進行混凝調理，經混凝調理后的混合液排至污泥脫水機中進行沉降分離，將上清液排至油水分離器進行油水分離，得到的油性組分；本發明避免了乳化廢水液的回收、再利用時，乳化廢水液進行破乳后直接進行分子蒸餾提純潤滑油，廢乳廢液中的重質烴沒有進行充分循環裂解，得到的潤滑油的量較少含有的雜質較多，影響乳化廢水液的回收、再利用的回收率的問題。

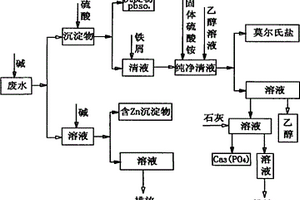

鋼絲繩企業污水資源回收型處理的方法 781

 0

本發明公開了一種鋼絲繩企業污水資源回收型處理的方法，屬于環保 技術領域。在鋼絲繩生產過程產生的酸性廢水中加一定濃度的堿，將雜質 鋅分離出來；在沉淀物中加一定濃度的硫酸溶液，分離出鉛的化合物；在 溶液中加一定量的硫酸銨固體，可以得到莫爾氏鹽；最后在蒸餾出的乙醇 溶液中加石灰至堿性，沉淀出Ca3(PO4)2，廢液達標排放。本發明將原本較 混亂污水處理流程轉化為規范有序，克服過去部分污染物去向不明，可用 資源的浪費和環境污染均比較嚴重的缺陷，將鋼絲繩生產過程產生的廢水 中的污染物轉化為單一、有實用價值的工業原料和廢水達標排放排放，從 根本上解決了二次污染問題。

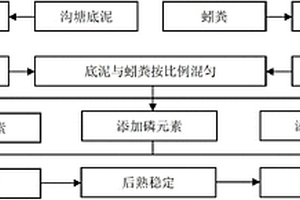

底泥蚓糞復配茄果類蔬菜育苗基質及其制備方法 1111

 0

本發明屬于固體廢棄物資源化利用技術領域，具體涉及一種底泥蚓糞復配茄果類蔬菜育苗基質，該基質的主要成分是溝塘底泥和蚓糞，其體積比為16：1～4：1；該基質中還包括下述無機養分添加物：N添加量0.2～0.5kg/m3，P2O5添加量0.5～1.8kg/m3，K2O添加量0.3～0.7kg/m3。利用溝塘底泥和蚓糞作為主要原料生產育苗基質，不但可以資源化利用底泥，而且促進了蚯蚓處理有機固廢的產業發展。同時還可以顯著提高蔬菜秧苗質量，增強抗逆性，縮短育苗時間，有利于培育壯苗及工廠化育苗。

從工業甜菊糖結晶廢母液中回收糖苷的方法 1106

 0

一種從工業甜菊糖苷母液糖中回收糖苷的方法，一次結晶：將母液糖粉末按固液比（w/v）1:1~1:10的比例溶解在純甲醇中，常溫下攪拌24?h，過濾收集固體，烘干后即為一次結晶回收的甜菊糖苷，樹脂吸附：將一次結晶所殘余的液相濃縮至原來的10%體積，然后加入濃度為20~70%（w/v）的乙醇，配制成糖苷濃度為100~300?mg/mL的溶液；常溫下攪拌24?h，過濾收集固體，烘干后即為一次結晶回收的甜菊糖苷。

磁性沸石復合材料、其制備方法及處理印染廢水的應用 1024

 0

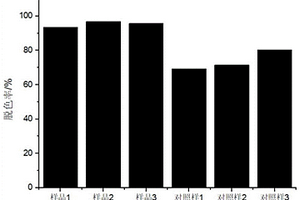

本案涉及一種磁性沸石復合材料、其制備方法及處理印染廢水的應用，以乙烯基二茂鐵、丙烯酸、對苯乙烯磺酸為原料制備二茂鐵聚合物；之后與酚醛樹脂反應，反應過程中添加有沸石；在反應完成的體系中繼續加入烏洛托品、聚乙二醇和乙醇攪拌后在350～500℃下焙燒；得到的固體粉碎，加入到配制好的表面活性劑溶液中，水浴，之后滴加鹽酸溶液，水洗、干燥，即得磁性沸石復合材料；所述表面活性劑溶液是由下示含硅氧烷的Gemini表面活性劑溶解在水中配制而成，R為C6～12的烷基鏈。本案制得的磁性沸石復合材料能夠應用于陰離子染料吸附中，且由于穩定性高和含磁性，對水處理后還易回收，再生后對陰離子染料仍有較高的吸附性。

餐廚廢棄物油水分離裝置 847

 0

本實用新型公開了一種餐廚廢棄物油水分離裝置，包括分離外殼、分離內膽、第二固定板、出水口和排水口，所述分離外殼內部等距離開設有單組分離內膽，第二組所述分離內膽底端固定有第二固定板，所述第二固定板右側開設有出水口，第三組所述分離內膽右側底端設置有排水口。本實用新型通過設置有隔油板、第一固定板、第一把手、吸附棉、螺釘、固定框板、固定塊和開槽，可達到對吸附棉進行有效清理更換的作用，操作簡單便捷，提高了工作效率，確保了裝置運行的操作性，同時設置分離外殼、分離內膽、限位板、漏孔、排污孔和濾布，可輕松便捷的對油水固體物質進行第一步過濾，提高了裝置的可操作性和實用性。

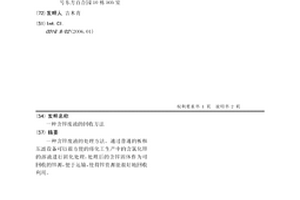

含鋅廢液的回收方法 766

 0

一種含鋅廢液的處理方法。通過普通的板框壓濾設備可以很方便的將化工生產中的含氯化鋅的溶液進行固化處理，處理后的含鋅固體作為可回收的鋅源，便于運輸，使得鋅資源能很好地回收利用。

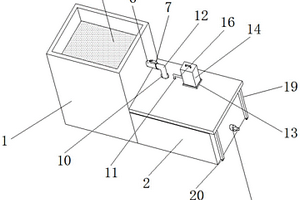

旅居車用生活廢物處理裝置 741

 0

本實用新型涉及旅居車技術領域，且公開了旅居車用生活廢物處理裝置，包括處理箱，所述處理箱的頂部固定連接有第一轉軸，處理箱的頂部轉動連接有蓋子，蓋子通過第一轉軸與處理箱轉動連接，處理箱的底部固定連接有污水管道和垃圾管道，垃圾管道位于污水管道的前方，垃圾管道貫穿第三凹槽與處理箱的底部連通，垃圾管道的內部開設有第二凹槽，處理箱的內部開設有第三凹槽，處理箱的內部固定連接有粉碎箱。通過啟動電機進而實現對固體垃圾的粉碎有效的縮小了固體垃圾的占用面積，以及更有利于對固體垃圾的收集和后續的處理，防止了大塊垃圾對車內空間的占用，提高了人們在旅居車的內生活的便捷性以及舒適性。

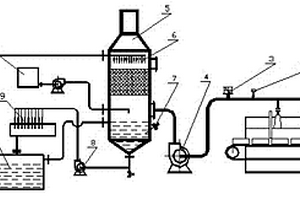

脫硝催化劑窯爐廢氣處理裝置 1220

 0

本發明涉及一種脫硝催化劑窯爐廢氣處理裝置。包括窯爐、窯爐通過風機連接洗滌塔,洗滌塔下端通過水管連接循環水池,洗滌塔上端設噴淋裝置,噴淋裝置通過管道、噴淋水泵連接循環水池;洗滌塔下部通過泥漿泵連接一壓濾機,壓濾機連接循環水池;洗滌塔的中部通過管道連接一藥液池。本發明的優點是:1)本發明通過洗滌塔將廢氣中本身存在的固體顆粒下沉排出;2)通過藥液池加入藥液形成沉淀物,通過壓濾機的分離,沉淀物得到去除,分離出的水則回流到循環水池中,實現水的循環利用。

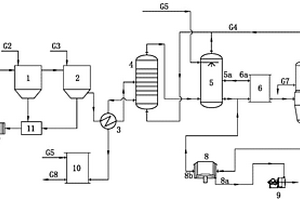

SCR脫硝催化劑高氨氮生產廢水的處理系統 714

 0

本實用新型涉及一種SCR脫硝催化劑高氨氮生產廢水的處理系統，包括與廢水管相連的絮凝沉淀池，上清液進入中間水池加堿后進入脫氨塔，脫氨出液與pH值調節池相連，pH值調節池下部與中水管相連；脫氨塔的蒸汽入口與二次蒸汽管相連，脫氨塔的頂部排氣口與吸收塔的進氣口相連，吸收塔的上部設有酸噴淋管，吸收塔的下部排液口與循環罐形成循環，循環罐的排放口與濃縮結晶器的入口相連，濃縮結晶器的蒸汽入口與生蒸汽管相連，冷凝水進入冷凝水管，濃縮結晶器的頂部蒸汽出口與二次蒸汽管相連；濃縮結晶器的濃縮液出口與離心機的入口相連，固相進入振動流化床，液相回到循環罐。該系統可以回收固體硫酸銨，且得到可以回用的中水。

基于正滲透-膜蒸餾技術的高磷廢水處理裝置 1028

 0

本實用新型涉及一種基于正滲透?膜蒸餾技術的高磷廢水處理裝置，包括：正滲透單元、太陽能加熱單元、膜蒸餾單元以及冷餾水出水單元，太陽能加熱單元包括聚光型槽式太陽能集熱器、汲取液儲液罐、銅制換熱盤管；正滲透單元包括原料液進液罐和正滲透膜組件；膜蒸餾單元包括并聯平板式膜組件，并聯平板式膜組件包括若干間隔設置的作為熱腔的膜組件和作為冷腔的膜組件；冷餾水出水單元包括冷餾水收集罐、半導體制冷片、溫度傳感器、凈水水箱、總溶解固體監測器、信號指示燈，本裝置處理過程中除太陽能外不消耗其他能源，不僅節約了電力成本，還能從高磷廢水中回收磷和凈水。

從焦化脫硫廢液中提鹽的方法的專用裝置 1127

 0

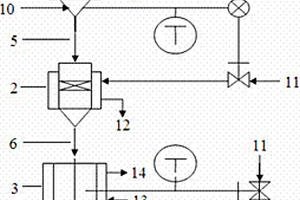

本實用新型公開了一種從焦化脫硫廢液中提鹽的方法的專用裝置。該專用裝置包括通過管路依次連接的蒸發濃縮器、恒溫超濾器、冷卻結晶器和恒溫洗滌分離器;在所述的蒸發濃縮器、恒溫超濾器和冷卻結晶器上均設置有控溫夾套;在所述的恒溫超濾器內設置有能截獲0.4μm固體微細顆粒的超濾材料。本實用新型一次操作就能從廢液中提取高純度產品,減少加工和處理次數;在恒溫條件下,有效地截獲固相雜質,防止雜質向結晶體轉移;對混合鹽進行氧化轉化處理,全部硫代硫酸銨轉化成含氮量高的硫酸銨產品,工藝路線簡單,操作費用低廉,產品銷路寬闊。

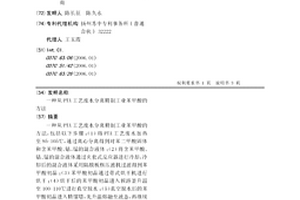

從PTA工藝廢水分離精制工業苯甲酸的方法 1176

 0

一種從PTA工藝廢水分離精制工業苯甲酸的方法，包括以下步驟：（1）將PTA工藝廢水加熱至95-105℃，通過離心分離得到對苯二甲酸固體和含苯甲酸、鈷、錳的混合液體；（2）將含苯甲酸、鈷、錳的混合液體通過夾套式反應器進行冷卻，冷卻后的混合液體采用隔膜板框壓濾機過濾得到苯甲酸初品；（3）苯甲酸初品通過帶式烘干機進行烘干；（4）烘干后的苯甲酸初品進入預溶釜升溫至100-110℃進行真空脫水；（5）真空脫水后的苯甲酸初品進入精餾塔，先升溫熔融至液態，再繼續加熱至汽化，汽化后的產品通過冷凝器進行冷卻；（6）冷凝后的產品輸入切片機，切片機冷卻制片，得到工業級苯甲酸成品。該工藝回收率高，能耗低，循環利用熱能，節能環保。

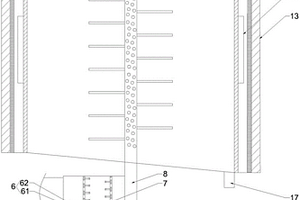

廢乳化液分離裝置 1027

 0

本實用新型公開了一種廢乳化液分離裝置，包括進液管，進液管內固接有第一過濾板和活動連接有第二過濾板，第一過濾板和第二過濾板上分別開有第一過濾孔和第二過濾孔，第一過濾板和第二過濾板分別固接有第一通孔器和第二通孔器，第一過濾孔與第二通孔器相對，第二過濾孔與第一通孔器相對；進液管連通有中心軸，中心軸上固接有若干攪拌葉，中心軸的外側套接有轉鼓，轉鼓包括內壁和外壁，外壁的內側固接有氣凝膠保溫層，外壁與內壁之間設置有若干冷凝器，轉鼓的上端設有排油口，轉鼓的下端為一側高一側低的斜坡狀且最低處設有排水口。本實用新型對廢乳化液中的固體進行過濾并且過濾機構可自動清潔，處理效率高。

脫硫廢液制酸預處理用過濾裝置 1029

 0

本實用新型公開了脫硫廢液制酸預處理用過濾裝置，包括過濾箱、蓋板、進液管和出液管，所述過濾箱的內部設有過濾筒，所述過濾筒的側壁設置呈鏤空狀且鏤空處固定有過濾膜，所述過濾箱的側壁上且靠近其頂部出設有環形狀的承臺，所述承臺的上表壁粘接有環形的密封圈，所述過濾箱的上表壁固定有對蓋板進行固定的限位件。本實用新型中，通過轉動桿、壓塊和限位桿的設置，實現了對蓋板的固定，進液管貫穿蓋板，脫硫廢液通過進液管進入到過濾筒中，通過過濾膜的設置，實現了對固體小顆粒物的過濾，過濾之后的廢液通過出液管向外排出，該種過濾方式，可方便于工作人員的對過濾筒內部的顆粒的清理，使用起來更加方便。

房車生活廢水回收裝置 882

 0

本實用新型提供一種房車生活廢水回收裝置，包括回收倉、進水管、上端蓋、固定外殼、清水出管、固體雜質儲池、流動水管、兼氧池、消毒池、絮凝池以及水泵，回收倉右側安裝有進水管，進水管右側安裝有固定外殼，固定外殼上側安裝有上端蓋，固定外殼右端面安裝有清水出管，固定外殼右端面下側安裝有固體雜質儲池，固定外殼內部安裝有兼氧池，兼氧池上側安裝有流動水管，兼氧池下側安裝有消毒池，消毒池右側安裝有絮凝池，絮凝池上側安裝有水泵，該設計解決了原有房車生活廢水回收裝置使用效果不好的問題，本實用新型結構合理，便于組合安裝，回收凈化效率高，使用效果好。

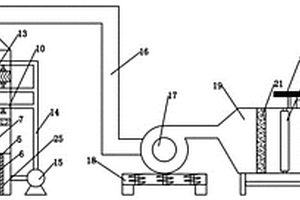

廢氣凈化用處理裝置 1206

 0

一種廢氣凈化用處理裝置，包括：凈化塔，所述凈化塔一側下部連接進氣管，所述凈化塔內側底部為氧化水池，所述氧化水池內設有若干個氧化空氣集管，所述第一出水管、第二出水管、及第三出水管均連接總出水管，所述總出水管連接循環水泵，所述循環水泵通過水管與氧化水池相通，所述凈化塔頂端通過出氣管連接離心風機，所述離心風機連接除臭室，所述除臭室另一端設有出氣口。其結構緊湊，噴淋的方式將廢氣中的顆粒物截留，這樣能夠避免大量的固體顆粒進入除臭室內導致凈化效果差等問題產生，并且去除這些顆粒物后，能夠有效高能燈管照射、二氧化硅分解有機惡臭氣體，達到殺菌消毒的凈化效果。

造紙廢水處理劑及其制備方法 1001

 0

本案涉及一種造紙廢水處理劑及其制備方法，按重量份計包括如下組分：絮凝劑10～20份、表面活性劑3～8份、活性炭15～25份、膨潤土7～15份、碳納米管/聚丙烯酰胺復合材料5～10份；其中，所述碳納米管/聚丙烯酰胺復合材料的制備方法為：將功能性碳納米管分散于有機溶劑中，并加入可聚合縮水甘油醚、丙烯酰胺和引發劑，充氮氣置換出瓶中的空氣，在60?70℃的油浴鍋中攪拌反應2?3h，反應結束后減壓蒸餾除去溶劑，固體真空干燥后研磨即得到碳納米管/聚丙烯酰胺復合材料。本發明的造紙廢水處理劑處理工藝簡單，能夠有效降低水中的BOD和COD，處理時間短，處理效果佳，處理后的水質能夠達到排放標準。

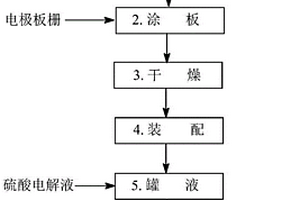

以廢鉛蓄電池中的含鉛化合物為原料制備鉛蓄電池電極板的方法 1424

 0

一種鉛蓄電池電極板的制備方法，屬于固體廢物的綜合利用和鉛蓄電池電極材料的制備技術領域。特別是以廢鉛蓄電池經分離精制得到PbSO4、PbO、PbO2直接作為制備鉛蓄電池電極活性物質的原料，采用形成法制備鉛蓄電池電極板的技術，分別在正、負極板柵上涂填得到電極生極板，采用電化學化成技術在陽極上PbSO4氧化制備得到PbO2，得到的PbO2直接作為正極活性物質，制備得到正極板；在陰極上PbSO4還原制備得到Pb，得到的Pb直接作為負極活性物質，制備得到負極板。本發明方法簡單，易于實現電極性能的調控，過程安全可靠，有利于大規模工業化。

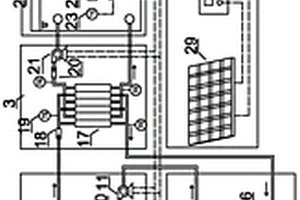

基于正滲透-膜蒸餾技術的高磷廢水處理裝置及方法 1113

 0

本發明涉及一種基于正滲透?膜蒸餾技術的高磷廢水處理裝置，包括：正滲透單元、太陽能加熱單元、膜蒸餾單元以及冷餾水出水單元，太陽能加熱單元包括聚光型槽式太陽能集熱器、汲取液儲液罐、銅制換熱盤管；正滲透單元包括原料液進液罐和正滲透膜組件；膜蒸餾單元包括并聯平板式膜組件，并聯平板式膜組件包括若干間隔設置的作為熱腔的膜組件和作為冷腔的膜組件；冷餾水出水單元包括冷餾水收集罐、半導體制冷片、溫度傳感器、凈水水箱、總溶解固體監測器、信號指示燈，本裝置處理過程中除太陽能外不消耗其他能源，不僅節約了電力成本，還能從高磷廢水中回收磷和凈水。

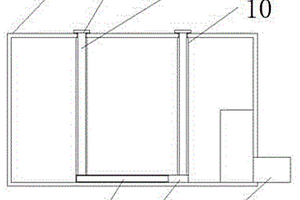

雙腔型廢水收集處理裝置 1065

 0

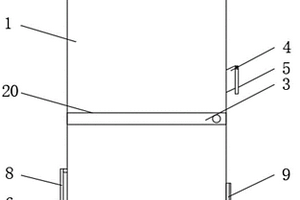

本發明公開了一種雙腔型廢水收集處理裝置，包括沉淀池，所述沉淀池的右端固定連接有消毒池，所述沉淀池左端從上往下依次固定連接有廢水進口和排污口，所述排污口內卡合連接有密封塞，所述沉淀池右端上側依次固定連接有溢流口和水閥，所述消毒池上端活動連接有上蓋，所述消毒池右端固定連接有出水口。該雙腔型廢水收集處理裝置，采用兩個不同功能水池組合的方式，結構緊湊且簡單，縮小了裝置的占地面積，縮短了廢水處理的時間，提高了工作效率，固體雜質沉積在沉淀池底部，確保通過溢流口進入消毒池內的水，被再一次過濾，在紫光燈、超濾膜和臭氧發生器的配合作用下，將水體徹底消毒，通過設置支撐桿和移動輪，便于更加省力的打開上蓋。
