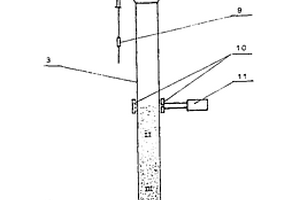

料漿液-固分離用的脫水設備 994

 0

本實用新型是一種用于料漿液-固分離的新型脫水設備。其特征是采用10～30米高度的圓柱形立式脫水裝置,柱上部是一個形似濃密機的沉降分離區,柱身為圓柱形的圓筒,柱的下部連接一個具有過濾作用的錐形圓筒。該設備同時具有沉降分離、濃縮、壓縮、壓濾等脫水功能,結構簡單,操作方便,能耗低等優點,脫水后的物料固體濃度可達78—85%?？蓮V泛用于充填采礦、選礦、冶金、化工、煤炭等諸多工業部門某些料漿的液固分離。

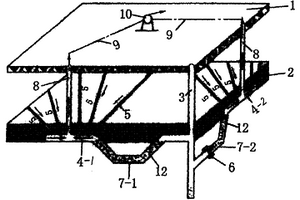

礦井內的水封式獨立瓦斯抽放采區 822

 0

本實用新型公開了一種礦井內的水封式獨立瓦斯抽放采區,屬采礦技術領域。為解決現有煤礦瓦斯抽放在產煤區進行而存在的干擾煤炭生產瓦斯問題,本實用新型為在接替產煤區施工煤巷和煤層內的多條鉆孔抽放瓦斯,從而使瓦斯抽放超前于采煤、獨立于采煤進行,不再干擾煤炭生產;煤巷與礦井通風巷道以水封巷道相連接,水封巷道內充滿水,阻斷通風巷道內的空氣滲入煤巷,從而,既多條鉆孔無需封閉,又自煤巷抽出純瓦斯供天然氣,解決現有技術封孔工程量大、瓦斯濃度低的問題。本實用新型可用于各類煤礦“先采瓦斯后采煤”,既消除瓦斯危害,又生產天然氣。

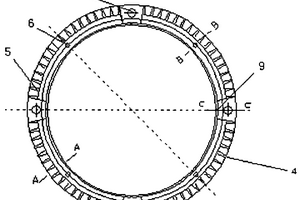

地浸過濾器外骨架圓環 1157

 0

本實用新型屬于遞進采礦用過濾器的外骨架盤,具體涉及一種地浸過濾器外骨架圓環。一種地浸過濾器外骨架圓環,包括圓環形的外骨架圓環,該外骨架圓環為內薄外厚的圓環形,所述的外骨架圓環靠近外徑處設有若干個橫截面為梯形的徑向溝縫。通過增加徑向溝縫增加孔隙率,孔隙率增加到現在18%。由于孔隙率增加了,外骨架圓環的厚度增加為8毫米～12毫米,厚度增加了,徑向抗拉強度也就提高了。

模擬頂板巖層回轉破斷加載裝置 1047

 0

本實用新型提出一種模擬頂板巖層回轉破斷加載裝置，涉及采礦模擬技術領域。本模擬頂板巖層回轉破斷加載裝置，包括底座、支撐架、固定板、回轉板和加載油缸；所述底座上設置支撐架，支撐架的上端設置固定板；固定板的一側鉸接回轉板的一側；所述底座上設置加載油缸，加載油缸位于回轉板的下方，加載油缸伸縮端上設置有壓頭，壓頭接觸回轉板的下表面。本實用新型的有益效果：可以對采空區上方頂板巖層回轉變形和破斷失穩情況進行模擬分析，能夠準確推斷采空區上方頂板巖層的運動特征，掌握頂板巖層回轉變形和破斷失穩的結構狀態。

新型可延伸錨桿 1245

 0

本實用新型公開一種新型可延伸錨桿。利用傳統預應力錨桿的托盤和新增加的中空圓環形鋼管、上托盤組成可延伸錨桿的豎向可縮裝置，在采場或巷道圍巖需要卸壓時，借助于中空圓環形鋼管的緩慢塑性變形，使錨桿的錨固長度有一定的延伸。本實用新型主要應用于采礦工程支護領域，特別是圍巖松軟、破碎，需要錨桿具有一定延伸量的采場或巷道。

新型讓壓錨桿 969

 0

本實用新型公開一種新型讓壓錨桿。在六角螺母上增加錐形頭，使螺母一頭具有一定倒角角度，將托盤內圓倒角成梯形剖面，利用倒角實現托盤沿螺母向錨桿尾部的緩慢移動，進而實現錨桿的緩慢讓壓。本實用新型主要應用于采礦工程支護領域，特別是需要錨桿在支護過程中具有一定讓壓距離的深埋巷道。

新型注漿錨桿 1245

 0

本實用新型公開一種新型注漿錨桿。通過在中空螺紋鋼錨桿桿體端頭附近開設兩對凹形孔，形成端頭鱗片，注漿時利用注漿壓力將鱗片撐起，使中空錨桿體的端頭錨固在被支護巖體中，從而充分發揮中空錨桿體抗拉強度高的特性。本實用新型主要應用于采礦工程、巖土工程支護領域，特別是中空錨桿體未被拉斷，而注漿材料受拉破壞導致注漿錨桿失效的情況。

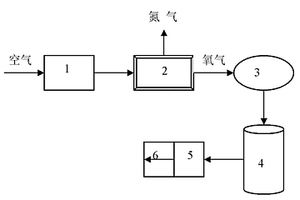

高原非煤礦井采掘工作面增氧裝置 772

 0

本實用新型公開了一種高原非煤礦井采掘工作面增氧裝置，本實用新型專利按國際專利分類表(IPC)劃分屬于固定建筑物部，鉆進采礦分部，礦井或隧道中或其自身的安全裝置，運輸、充填、救護、通風或排水的技術領域。所述裝置包括：空氣預處理過濾裝置、膜分離裝置、氧氣加壓裝置、氧氣輸送管道及氧氣濃度控制裝置，其特征在于：所述的空氣預處理過濾裝與膜分離裝置連通，膜分離裝置與氧氣加壓裝置連通，氧氣加壓裝置通過氧氣輸送管道與連接至氧氣濃度控制裝置，所述氧氣濃度控制裝置置于需氧采掘工作面上，調節向外輸出氧氣的濃度，獲得合適濃度的氧氣，達到提高作業面氧氣濃度的目的。適用于提高高原礦山井下采掘工作面氧氣含量，改善礦工井下作業環境。

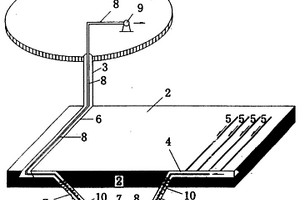

輪輻狀煤孔布置的獨立瓦斯抽放井 849

 0

本實用新型公開了一種輪輻狀煤孔布置的獨立瓦斯抽放井,屬采礦技術。為解決現有煤礦瓦斯抽放在產煤礦井內進行而與產煤相互干擾的問題,本實用新型于待采煤田施工井筒、煤巷、煤孔,獨立抽放瓦斯。煤孔以井筒為中心呈輪輻狀布置,擴大抽放面積。煤巷以低位水封巷道充滿水與井筒隔絕,確保抽放純瓦斯。本實用新型技術適用于各類待采煤田,可超前于產煤大規模抽出煤層內的瓦斯供天然氣,消除瓦斯事故根源。

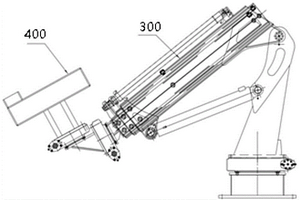

井下尋孔定位設備及炸藥裝填裝置 922

 0

本實用新型提供了一種井下尋孔定位設備及炸藥裝填裝置，涉及采礦爆破技術領域，本實用新型提供的井下尋孔定位設備，包括：控制系統、視覺檢測系統、輸送組件和送管器；視覺檢測系統和輸送組件分別與控制系統連接；送管器安裝于輸送組件的端部。本實用新型提供的井下尋孔定位設備，通過視覺檢測系統尋找并定位炮孔位置，并通過控制系統控制輸送組件，可以將送管器輸送至炮孔處，能夠替代人工進行尋孔定位作業，無需人員處于危險的作業環境中，提高了井下炸藥裝填的安全性。

自錨式組合注漿管 798

 0

本實用新型涉及一種自錨式組合注漿管。注漿管由防塵帽(1)、注漿進料管(2)、螺母(3)、兩個定位環(4)、套管(5)、拼接式膨脹管(6)、橡皮筋(7)、脹塞(8)、注漿出料管(9)構成。本實用新型具有組裝方便、自錨等優點，從而解決了注漿漿液返流、錨固效果差、拆卸困難等問題，可廣泛用于鐵路、公路、建筑和采礦等領域的注漿加固。

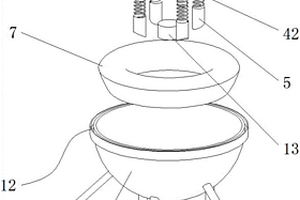

數據采集裝置 812

 0

本實用新型提供一種數據采集裝置，涉及采礦裝置領域，該數據采集裝置，包括盒體，所述盒體頂部設有盒蓋，盒體內設有矩形的放置臺，放置臺底部設有四個立桿，四個立桿與放置臺的四角相對應，所述立桿桿身連接有翻邊，翻邊底部連接有彈簧，立桿下端伸入彈簧內，盒體內壁連接有壓力檢測模塊。該數據采集裝置，將盒體、盒蓋設置成半圈型，從而組成球型箱體，以此提高整個裝置的抗撞擊能力。在放置臺四周設置橡膠塊，以此減輕放置臺上下振動幅度，并利用彈簧、氣圈進行輔助緩沖的作用。再通過電推桿弧形板、彈性網兜和馬達配合，在放置臺上設立多個保護措施，進一步增強盒蓋的保護效果。避免礦石砸落產生的撞擊導致數據采集設備損壞。

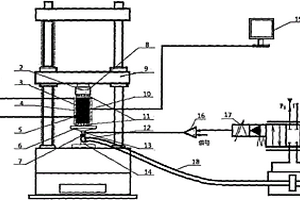

應力、溫度和振動耦合作用下的巖石單軸壓縮試驗裝置 1039

 0

本實用新型公開了一種應力、溫度和振動耦合作用下的巖石單軸壓縮試驗裝置，屬于巖土工程領域。它由溫度控制系統、液壓振動和加載系統、變形監測系統三大部分構成。本裝置集溫度監測與控制，振動和加載控制，變形數據檢測采集于一體，實現對巖石在應力、溫度和振動耦合作用下，巖石單軸試驗過程中變形進行全過程采集、分析和可視化輸入與輸出，從而測定不同溫度下巖石強度、變形、應變、楊氏模量、泊松比等力學參數，以及測定巖石在載荷作用下伴隨變形所出現的若干現象。該測試裝置具有結構比較簡單、操作方便和便于生產等特點。對于巖土工程、地球科學、地熱開發、采礦、地震研究等領域的應力、溫度和振動耦合作用下巖石的研究具有廣泛的應用價值。

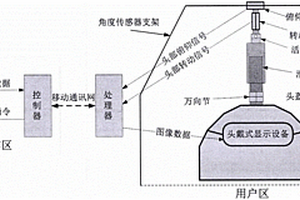

遠程視覺系統 940

 0

當前，視頻技術應用于各個行業的畫面監控或記錄，但與移動機器或機器人配合的視覺系統還是缺乏經濟且廣泛適用的產品?；诖?，本發明集成攝像機、攝像機云臺及控制器、移動通訊網絡、頭戴式顯示設備、頭部傳感裝置，通過移動通訊網絡和頭戴式顯示設備將用戶的視野延伸到遠方移動通訊覆蓋區域的攝像機的視野，攝像機云臺通過移動通訊網絡實時響應頭部傳感裝置生成的用戶頭部動作信號，使用戶頭部姿態與攝像機姿態保持一致，構造一種遠程視覺系統，使用戶獲得沉浸式體驗。本發明可應用于采礦、災難救援、工業生產、旅游等行業。

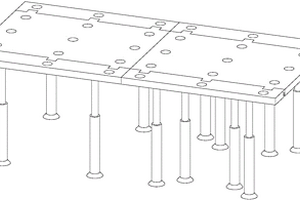

新型巷道掘進端頭臨時支護裝置 1261

 0

本實用新型公開一種新型巷道掘進端頭臨時支護裝置。用擺動頂梁的收起和展開調節臨時支護裝置的寬度，使后一支護裝置能夠通過前一支護裝置下方的空間；其中，所述頂梁的寬度小于支護裝置下方單體液壓支柱之間的最大寬度，且頂梁兩側邊緣下棱角采用圓角處理，用于與擺動頂梁配合，以實現頂梁的旋轉擺動。通過擺動頂梁的收、展實現臨時支護裝置寬度的改變，使后一支護裝置能夠通過前一支護裝置到達新暴露頂板區域，進行臨時支護，從而確保與新暴露頂板相鄰的常規支護區域始終存在臨時支護裝置。本實用新型主要應用于采礦工程支護領域，特別是巷道掘進過程中端頭頂板容易冒落，并影響到鄰近已支護區域的情況。

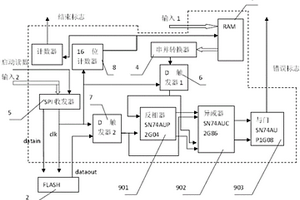

隨鉆聲波井下實時數據存儲管理電路 1071

 0

本實用新型涉及采礦勘探技術領域，特別涉及一種隨鉆聲波井下實時數據存儲管理電路。一種隨鉆聲波井下實時數據存儲管理電路，所述FLASH與所述讀寫控制電路之間包括RAM、串并轉換器、SPI收發器、第一觸發器、第二觸發器、計數器和比較器。本實用新型的電路結構簡單高效、易于實現和集成，實現了井下寫入數據的同步校驗，以確保鉆井環境下數據獲取和存儲的準確性，滿足長時間鉆井使用要求。

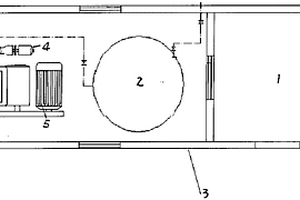

撬裝式一體化聚合物配注站 1207

 0

一種石油油田或采礦工地使用的一種撬裝式一體化聚合物配注站,包括工作間(1)、溶解器(2)、列車房(3)、喂液泵(4)、注聚泵(5),列車房(3)內分別安置有工作間(1)、溶解器(2)、喂液泵(4)、注聚泵(5),溶解器(2)、喂液泵(4)、注聚泵(5)依次連通,結構簡單、一體化程度高,使用時,將一體化裝置搬運到施工現場,接通電源、水源,即可配注聚合物溶液。

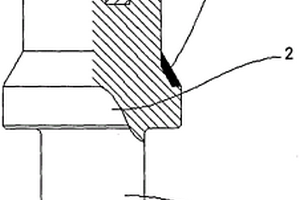

新型鎬形截齒結構 933

 0

本實用新型屬于采掘機械領域，特別是一種用于采礦或隧道掘進機上的新型鎬形截齒結構，本實用新型的鎬形截齒包括上部具有圓錐形尖頂的硬質合金頭及頂部設有中心孔的合金鋼截齒體，其中所述合金鋼截齒體頂部的中心孔為上小下大的倒錐形孔，所述硬質合金頭的下部為與所述合金鋼截齒體的倒錐形孔緊密壓配合的錐形柱體，在熱鍛壓截齒體的同時將倒錐形硬質合金頭鑲嵌到截齒體內，避免了因釬焊所造成的很大殘余應力而導致硬質合金頭脫落，提高了使用壽命。

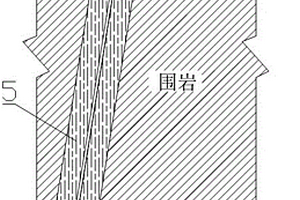

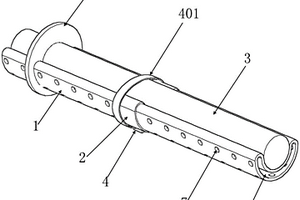

分體式全長錨固柔性注漿錨桿 972

 0

本實用新型公開了一種分體式全長錨固柔性注漿錨桿，涉及采礦工程錨固裝置技術領域，包括半環形注漿管單體，半環形注漿管單體的外壁上設有注漿孔，其內壁形成的凹槽內設置有所述柔性體；相鄰的兩個半環形注漿管單體之間通過連接件連通，連接件的形狀與半環形注漿管單體的截面形狀相同；鎖緊裝置用于鎖緊連接件、柔性體和相鄰的兩個半環形注漿管單體；封孔擋板設于半環形注漿管單體的一端，用于防止鉆孔內漿液外流，封孔擋板上設有注漿管插入孔，所述注漿管插入孔的形狀與由所述柔性體和所述半環形注漿管單體組合形成的結構的截面形狀相同。本實用新型可以控制大采高、軟煤層、仰斜開采和破碎頂板等煤壁或頂板破壞，提升采場圍巖的穩定性。

露天礦山炮孔防堵裝置 1208

 0

本實用新型涉及采礦設備技術領域，具體為一種露天礦山炮孔防堵裝置，包括端蓋與插接柱，所述端蓋的下方軸心處設置有插接柱，所述端蓋與插接柱點焊連接，所述端蓋與插接柱的相交處設置有防護墊，所述防護墊與端蓋粘貼連接，通過在端蓋與插接柱的相交處設置有防護墊，并且該防護墊的截面直徑大于端蓋的截面直徑，這樣在該裝置于炮孔相互插接時，可以在防護墊的作用下使得炮孔與插接柱的相交處起到防護的效果，而且防護墊與端蓋采用第一連接環和第二連接環連接，這樣可以使得防護墊可以與端蓋連接的更加緊密，從而避免了端蓋與炮孔之間會出現縫隙的現象，避免了炮孔進入雜物的現象。

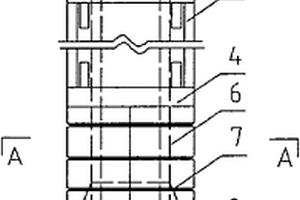

用于礦山膠結充填體離析程度檢測的試樣成型裝置 1291

 0

本實用新型提供了一種用于礦山膠結充填體離析程度檢測的試樣成型裝置，涉及地下礦山的充填采礦技術領域，具體包括底座、定位桿、鎖緊組件和多個試模合模部件，多個試模合模部件層疊布置于底座上并與底座之間形成養護腔；試模合模部件包括通過緊固件扣合連接的兩瓣子試模，各瓣子試模的外表面設有一翼板，翼板的邊緣開設有缺口，各個試模合模部件同側的子試模上的缺口穿設有一根定位桿，定位桿的底端與底座連接；鎖緊組件與翼板活動連接并伸入缺口內，鎖緊組件用于鎖緊各個翼板相對于定位桿的位置。上述裝置具有制造成本低、使用方便、適用性強等特點，有效解決目前礦山膠結充填料漿離析程度檢測缺少試驗裝置的問題。

用于爆破作業的炸藥裝填裝置 951

 0

本實用新型實施例公開一種用于爆破作業的炸藥裝填裝置，涉及爆破工程技術領域，能便于對超挖及高度較大的掌子面裝填炸藥。所述炸藥裝填裝置包括：包括推送桿及輸送套筒，所述推送桿為由若干段預制長度的桿件連接組成的伸縮結構桿，所述推送桿設于所述輸送套筒中，且所述推送桿能夠在所述輸送套筒中軸向移動，所述輸送套筒上設有容納部，所述容納部用于盛放炸藥。本實用新型適用于采煤、采礦及隧道開挖等爆破施工中。

采空區充填脫水系統 1329

 0

本實用新型屬于采礦領域，涉及一種采空區充填脫水系統，包括采空區（1）、底部出礦巷道（2）、濾水管（3）、充填擋墻（8）、采空區底部預留礦石與廢石（4）、廢石反濾層（7）；所述的濾水管（3）管體下端與采空區底部預留礦石與廢石（4）相接觸。該脫水系統具有建造材料廉價易得、施工簡單、建造成本低等優點?？梢允共煽諈^充填體高效、穩定地脫水，從而使充填體更密實，更有利于礦山生產的安全、環保。

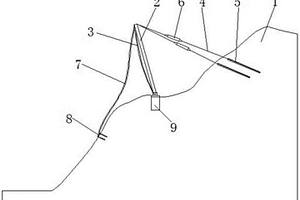

露天礦防滾石柔性防護裝置 1240

 0

本實用新型公開了一種露天礦防滾石柔性防護裝置，包括底部活動連接在邊坡上的多根鋼柱，左右相鄰的鋼柱之間通過主防護網連接，鋼柱的頂部通過錨繩與預埋在邊坡內的鋼絲繩錨桿連接，錨繩上設置有彈性緩沖器，鋼柱的下方設置有副防護網，副防護網的上邊緣與主防護網連接連接，副防護網下邊緣通過護網座固定在邊坡上；護網座包括底板，底板的犄角位置開設有錨固孔，錨固孔通過錨桿固定在邊坡上，底板上設置有兩個耳板，兩個耳板之間貫穿有鋼絲拉繩，鋼絲拉繩與副防護網的下邊緣連接，鋼絲拉繩的上方設置有擋銷，擋銷的端部連接在耳板上。本實用新型可對礦山邊坡滾石形成雙重防護，可有效提高露天采礦過程中的安全性。

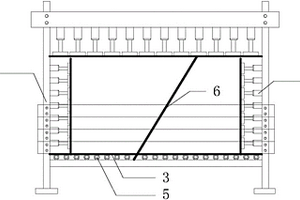

逆斷層相似模型制作及開采模擬試驗臺 1262

 0

本實用新型提供一種逆斷層相似模型制作及開采模擬試驗臺。主要包括基本相似模擬試驗臺、側向加壓油缸、模擬平臺、支架、金屬轉輪和分隔板。使用時，首先按照傳統的斷層相似模擬方法分別在分隔板兩側分層鋪設模擬材料，并且在分隔板與相似材料之間撒一層云母粉，裝填完畢后將分隔板抽出；沿著取出分隔板后殘留的縫隙注入工業潤滑油；通過側向加壓油缸對兩盤模型施加壓力，使其在承載板下部轉輪輔助作用及兩盤間潤滑劑潤滑作用下發生位移相互擠壓錯動，真實再現逆斷層形成過程。該裝置根據逆斷層形成機理模擬兩盤相互擠壓作用，真實再現逆斷層形成過程、采動應力傳導及頂底板破壞過程，反映斷層的存在對采礦作業的影響，有效提高斷層相似模擬精度。

回轉式簡易散粒物料自動計量秤 1019

 0

一種回轉式簡易散粒物料自動計量秤,可完全靠物料重力,不需要動力的自動計量設備,它結構簡單、性能可靠、容易制造,調整、維修、造價低,能連續自動計量,折算,累加計量結果并以數字顯示結果,能長期連續工作于高溫多塵環境,可滿足中小水泥廠高溫熟料計量以及其他冶金,采礦、化工、建筑施工行業中的散粒原料、燃料及成品之計量,配料和生產核算、質量控制的需要。

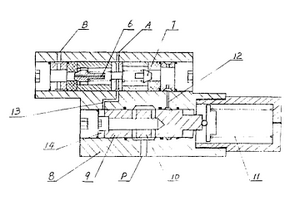

初撐力保證閥 1230

 0

一種用于液壓支架初撐力保證系統中的初撐力保證閥,由閥體、單向閥、柱塞閥,阻尼單向閥構成,該閥可使支架液壓系統自打開后自動達到規定的初撐力而不需操作者監測,當支架需要下降時,可以迅速回液,該閥結構簡單動作迅速可靠,便于安裝操作,可用于采煤、采礦。

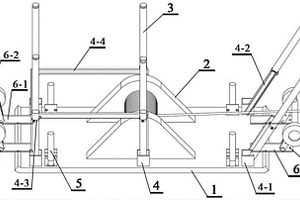

輪式可移動絞車底盤 884

 0

本實用新型提供了一種輪式可移動絞車底盤，在底盤本體的前、中、后段兩側對應位置分別設置2根液壓單體支柱，通過單體支柱固定支架固定在底盤本體上，單體支柱固定支架由固定底座、限位槽鋼和卡箍組成，固定底座內側上端焊接有限位槽鋼，限位槽鋼上部通過卡箍固定液壓單體支柱；在底盤本體前、后兩端分別設置有2組下支撐油缸；在底盤本體前、后端設置兩組行走機構，行走機構包括行走支撐機構、行走車輪、軸銷和固定銷，行走車輪通過軸銷固定于行走支撐機構上，行走支撐機構和行走車輪對應位置處均留有固定孔，用于安裝固定銷從而限定行走車輪。本實用新型使絞車的移動和固定更便捷、更省力，極大的減輕了工人的勞動強度，提高了采礦工作效率。

礦山充填錐閥泵泵送減震裝置及泵送系統 1125

 0

本實用新型提供了一種礦山充填錐閥泵泵送減震裝置及泵送系統，涉及充填采礦設備技術領域，本實用新型提供的礦山充填錐閥泵泵送減震裝置包括槽體、軟接頭、溢流管和排污管；槽體的頂部具有用于與攪拌機卸料口連通的開口，槽體的底部具有下料口，軟接頭的一端與下料口連通，軟接頭的另一端用于與充填泵進料口連通；溢流管和排污管均與槽體連接。本實用新型提供的礦山充填錐閥泵泵送減震裝置使用過程穩定、可靠，可有效消除泵送震動引起的位移變化，吸納震動能量，降低噪音，提高充填泵送安全性，極大改善了泵送震動對工作環境和廠房結構的影響。

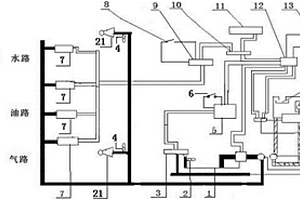

礦用灑水車控制系統 885

 0

本實用新型涉及一種礦用灑水車控制系統，包括：礦車底盤、水罐、氣控組件、液壓組件及噴水組件。水罐固定在礦車底盤上；氣控組件包括：儲氣筒、執行缸、氣控管路；執行缸通過氣控管路與儲氣筒連接；液壓組件包括：液壓油箱、液壓控制閥及液壓馬達；液壓控制閥通過液壓管路與液壓油箱連接；液壓控制閥與液壓馬達連接；噴水組件包括：氣控噴頭、供水管及噴淋泵；氣控噴頭通過噴水管路與噴淋泵連接；噴淋泵通過供水管連接水罐；噴淋泵與液壓馬達連接。該礦用灑水車控制系統能增加水量，延長灑水距離并擴大灑水面積，顯著提升降塵效果，達到露天采礦路面抑制揚塵的目的，節省購置新設備成本投入。
