一種危廢填埋場滲濾液的前處理方法 985

 0

本發明涉及一種危廢填埋場滲濾液的前處理方法，包括以下步驟：S1收集滲濾液，經加壓過濾后，得粗濾液備用，取出濾餅經干燥后破碎得濾渣粒備用；S2向S1中所得粗濾液中分別加入活性炭顆粒、鐵屑顆粒及硫酸，后開始攪拌，攪拌過程中加入雙氧水；S3向S2中經攪拌后的所得物中加入聚合硫酸鋁鐵，靜置一段時間后收集上清液，收集離心液備用，將離心所得固體物質和過濾所得濾餅經干燥后破碎，破碎后與S1中所得濾渣?；旌系脼V渣混合物備用；S4向S3中所得的離心液中通入空氣進行氣浮除渣；S5將S4所得液體進入蒸發系統進行加熱蒸發，收集蒸發氣體經冷凝后回收備用。經本發明處理滲濾液，蒸發系統不再產生掛壁現象，延長蒸發系統使用壽命。

一種危險廢渣中去除微塑料的方法 1057

 0

本發明提出了一種危險廢渣中去除微塑料的方法，采用分散、離心、真空抽濾得到納米級混合微塑料；在分離去除的基礎上，通過溶解法去除微塑料中的聚氯乙烯，然后蒸餾回收聚氯乙烯，從而克服廢渣中微塑料粒徑小，去除難度大的問題。本發明步驟簡單，可以去除和回收納米級的微塑料，且微塑料去除率高于95％，聚氯乙烯回收率高于92％。

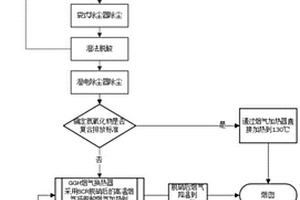

危廢焚燒煙氣全流程超低排放凈化方法 824

 0

本發明公開了一種危廢焚燒煙氣全流程超低排放凈化方法。它包括包括如下步驟，步驟一：半干法脫酸；步驟二：干法脫酸；噴入消石灰，脫除部分酸性氣體；步驟三：袋式除塵器除塵；步驟四：濕法脫酸；步驟五：濕電除塵器除塵；步驟六：確定氮氧化物前端是否符合排放標準；當符合排放標準，則將經濕電除塵器除霧后的煙氣經GGH煙氣換熱器直接加熱到130℃后排至煙囪；當不符合排放標準，則采用SCR中低溫脫硝，凈化后的煙氣通過GGH煙氣換熱器降溫至130℃后排至煙囪。本發明具有高效脫除污染物、低投資、低運行成本的特點，煙氣超低排放的同時只有飛灰輸出進行安全填埋，沒有濕法脫硫廢水排放，不會造成二次污染的優點。

一種以氫氟酸危廢品為原料制備氟硅酸的反應裝置 1194

 0

本實用新型涉及一種以氫氟酸危廢品為原料制備氟硅酸的反應裝置，屬廢酸處理回收利用技術領域。本實用新型由反應罐本體、電動機、攪拌軸、攪拌風葉和法蘭蓋構成，反應罐本體為圓桶形，反應罐本體通過裝配沿口上固裝有法蘭蓋，法蘭蓋中部通過電機安裝支架裝有電動機，電動機輸出端上安裝有攪拌軸，攪拌軸下部固裝有攪拌風葉；所述的反應罐本體罐壁下部制作有排渣口，排渣口相對的罐壁上方制作有排液口；所述的法蘭蓋上設置有排氣口、進料口、洗水口和檢修口。本實用新型利用廢酸氫氟酸和廢棄硅渣的混合反應，在耐腐蝕的反應罐本體內上下翻騰攪拌使之結合生成氟硅酸，將制得的氟硅酸容易從排液口收集，將未反應的沉淀物通過排渣口排出。

一種固體危險廢物濾餅破碎裝置 924

 0

本實用新型提供了一種固體危險廢物濾餅破碎裝置，其包括底座和設置在底座上的破碎機機體，所述破碎機機體內周壁上均固定安裝有襯板，所述襯板上均勻布置若干鋸齒形凸起，所述破碎機機體中心豎直可轉動的設置轉軸，轉軸外并列套設有多個破碎組件，所述破碎組件包括上下間隔設置的兩個連接盤和插接在兩個連接盤的間隙之間的至少兩個破碎甩片，破碎甩片對稱設置在連接盤兩端且破碎甩片未與連接盤連接的一端指向破碎機機體內周壁，所述破碎甩片通過螺釘與兩個連接盤可拆卸式連接。本實用新型能有效防止粉料粘附，提高了工作效率，使用壽命長。

一種危廢處理池的頂蓋 828

 0

本實用新型公開了一種危廢處理池的頂蓋，包括一對滑軌；前連接座和后連接座，分別接收控制指令并沿滑軌運動；若干個中間連接座，設置在前連接座和后連接座之間；鉸接框架，鉸接框架可繞自身的中間軸旋轉，鉸接框架相對所述中間軸的兩側各設有蓋板；控制箱，分別與所述前連接座和所述后連接座通信連接并輸出控制指令。

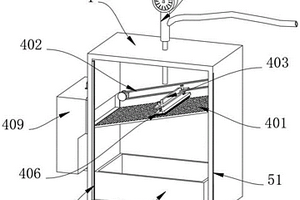

一種多工藝協同處置危險廢物裝置 895

 0

本發明提供一種多工藝協同處置危險廢物裝置，涉及廢物處理裝置技術領域，包括柜體和處理結構，所述柜體的上端安裝有壓力泵，所述壓力泵的一側連通有進液管，所述柜體的底端內壁安裝有收集箱，所述柜體的內壁設有處理結構，所述處理結構包括篩板，所述篩板卡接在柜體的內壁，所述柜體的內壁安裝有傳送帶，所述傳送帶的表面固定連接有固定板，所述固定板的下表面固定連接有連接板，所述連接板遠離固定板的一側固定連接有兩個彈簧A，所述彈簧A的下端固定連接有矩形板。本發明，解決了傳統廢棄處理裝置在對電解液進行過濾后，不方便對濾網上的顆粒進行及時清理，協同效果較差，在對濾網進行清理時，電解液容易發生迸濺，增大了安全隱患的問題。

一種水泥窯協同處置危廢除臭系統 887

 0

本實用新型公開了一種水泥窯協同處置危廢除臭系統，包括進氣管，進氣管插接有堿洗塔，堿洗塔的內壁粘接有兩個擋板，頂端的擋板的底端固定連接有插接有進液管，進液管軸承連接有排液管，排液管的底端固定連接有噴頭，排液管軸承連接有連接管，連接管固定連接于擋板，排液管的外壁固定連接第一齒輪，第一齒輪接觸有齒板，齒板滑動連接于堿洗塔，本實用新型具有以下優點：通過讓伺服電機的輸出端往復轉動，第二齒輪帶著齒板轉動，從而使得齒板往復滑動，這樣第一齒輪就能帶著排料管轉動，在離心力的作用下，噴頭噴出來的中和液更加分散，這樣就使得帶有臭味的氣體和中和液之間接觸更加充分，從而使得對帶有臭味的氣體的處理效果更好。

一種危險廢物燒結露天皮帶輸送密封裝置 1128

 0

本實用新型涉及一種危險廢物燒結露天皮帶輸送密封裝置，包括輸送帶主體、弧形瓦罩、固定密封板、活動密封皮簾、塵土托板、皮簾掛勾、圓鋼、支撐角鋼、粘附托輥、定位角鋼、弧形彈板、安裝板、刮板、輸送帶支架，本實用新型的露天皮帶輸送的密封裝置能確保返粉的粉塵在密閉空間內，能夠快捷的進行收集工作，可以避免粉塵無組織排放，避免了引起揚塵，且通過弧形瓦罩的設置，粉塵不會雨水接觸，確保后期雨水達標排還具有返粉粉塵收集功能，避免了經濟損失；另外安裝板上通過弧形彈板、卡塊和卡槽的設置，刮板可以實現對粘附托輥外壁的粉塵進行刮取工作，進而直接落入其下方的塵土托板中，提高了粉塵收集的效率和效果。

一種危險廢物固化填埋桶 1049

 0

本實用新型涉及一種危險廢物固化填埋桶，包括桶體，和密封桶體的桶蓋，桶體內設置有滲液板，且滲液板將桶體分隔為呈上下分布的第一腔體和第二腔體，滲液板上開設有若干滲液孔；還包括設置在第二腔體底部連通第二腔體和外界的排液管。本實用新型在整個等待固化完成的過程中不會造成滲液橫流，也不會導致有毒有害物質泄漏以及外界雜物進入桶體內，具有很好環境友好性。

一種危廢污泥烘干機 850

 0

本發明涉及一種危廢污泥烘干機，包括燃燒室，燃燒室通過進料環與烘干筒連通，進料環上設置有進料口；烘干筒包括與進料環內環轉動連接的內筒和與進料環外環固定連接的外筒，內筒壁上設置若干通孔；還包括設置于烘干筒遠離燃燒室一側的電機，電機的轉軸與一端穿入內筒中的轉動桿連接，轉動桿與內筒固定連接，轉動桿與外筒轉動連接，穿入內筒內的轉動桿上周向設置有若干攪打桿；外筒壁靠近電機一端分別設置有位于上方的煙囪和位于下方的出料管，煙囪和出料管均與外筒連通。本發明在烘干的過程中，電鍍污泥經過攪打、旋轉碰撞等作用，能更有效地降低含水量，同時內筒上的通孔的孔徑一致，保證被顆粒的粒徑大小一致，進而保證含水量相對一致。

一種危險廢物焚燒處置飛灰收集裝置 1198

 0

本實用新型公開了一種危險廢物焚燒處置飛灰收集裝置，屬于焚燒技術領域，其包括收集殼，所述收集殼的下表面固定連接有集水殼，所述集水殼的正面卡接有導管，所述導管的外表面卡接有水泵，所述水泵的背面與集水殼的正面固定連接。該危險廢物焚燒處置飛灰收集裝置，通過設置水泵、導管、第一環管、第一噴頭、第二過濾網、第一過濾網、抽風機、推板和濾板，當需要對飛灰進行收集時，控制抽風機和水泵工作，潮濕的飛灰不會重新漂浮在收集殼外部的空氣內進而造成污染，同時第一噴頭和第二噴頭內噴出的水可與飛灰接觸進而帶走飛灰內部的熱量，當工作人員使用集塵袋對飛灰進行收集時，飛灰不易對集塵袋造成損壞。

一種工業危險廢物固液分離設備 1005

 0

本實用新型公開了一種工業危險廢物固液分離設備，包括殼體、震蕩組件、第一驅動機構、過濾器、進水管、隔板、出水管，其中：所述殼體向內延伸出兩相對設置的第一滑動部；所述震蕩組件包括第二驅動機構、震蕩頭、震蕩板，所述震蕩頭包括連接部以及突出部，所述震蕩板向兩側延伸出兩第二滑動部，所述震蕩頭設置在所述滑槽內且所述突出部與所述滑槽內壁抵接，所述第一驅動機構固定端與所述震蕩板固定連接。本實用新型第一驅動機構帶動過濾器轉動，將過濾器內過濾物拋甩至容納腔內，過濾后的液體則從出水管處流出，過濾物從出料管處滑出，而無需人工清理拆除過濾器再清理其中的過濾物。

一種危險廢物節能型焚燒裝置 877

 0

本實用新型公開一種危險廢物節能型焚燒裝置，包括焚燒爐、進料機構、驅動機構和尾氣排放管道，所述進料機構包括進料筒和滾筒，所述進料筒的底部與所述焚燒爐連通，所述滾筒內置于所述進料筒中，所述滾筒的長度方向與所述進料筒的長度方向相互垂直，所述滾筒上設置有沿其周向均勻布置的多個凹槽；所述驅動機構包括驅動件和空心軸，所述空心軸與所述滾筒同軸設置，所述空心軸的一端依次穿過所述進料筒和滾筒，所述空心軸的外壁與所述滾筒的內壁連接，所述驅動件驅動所述空心軸轉動；所述尾氣排放管道的另一端穿過所述空心軸；解決現有技術中危險廢物焚燒過程中產生的尾氣含有大量的熱能，然而這些熱能無法被有效的利用，導致能量浪費的技術問題。

危廢污泥烘干系統及其使用方法 1126

 0

本發明涉及一種危廢污泥烘干系統及其使用方法，包括橫臥設置的烘干筒，烘干筒一端通過進料器與燃燒室連接，另一端與分料器連接，進料器上設置有進料口，分料器上設置有第一出料口和第二出料口，第一出料口通過輸送管與脈沖除塵器連接，脈沖除塵器還連接有引風機，引風機進風口與脈沖除塵器；第二出料口朝下設置且第二出料口下方設置有出料帶；還包括污泥池，污泥池與進料口之間設置有上料帶進一步地，上料帶和出料帶均為輸送皮。本發明1)提供的電鍍污泥烘干系統能實現將電鍍污泥烘干至水分含量保持在29～32％的污泥粉且無污泥粉顆粒均勻；2)經過脈沖除塵器處理后，系統排出的氣體成分有毒顆粒含量大大減少，不會對環境造成破壞。

一種危險廢物焚燒煙氣急冷換熱系統 1187

 0

本發明公開了一種危險廢物焚燒煙氣急冷換熱系統，包括：膜式壁余熱鍋爐分別設有高溫煙氣入口、換熱煙氣出口、鍋爐水入口和蒸汽排出口；換熱煙氣出口與密集對流管束急冷箱連接；密集對流管束急冷箱分別設有煙氣入口、降溫煙氣出口、鍋爐水入口和蒸汽出口；密集對流管束急冷箱內設置急冷噴霧裝置；膜式壁余熱鍋爐的鍋爐水入口、密集對流管束急冷箱的鍋爐水入口和急冷噴霧裝置進水口均通過設置給水泵的管路與軟化水箱連接。該煙氣急冷換熱系統，不僅對煙氣能急速降溫，避免二噁英的合成溫度段，且能換熱獲得再利用的蒸汽，由于煙氣降溫時控制噴水量，能夠有效降低煙氣的濕度，避免了因煙氣濕度過大對后續煙氣凈化系統的腐蝕。

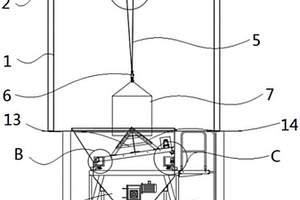

危廢物料破袋及振動篩分裝置 993

 0

本實用新型公開了危廢物料破袋及振動篩分裝置，涉及環保產業中穩固化系統設備技術領域。本實用新型包括吊裝組件，吊裝組件底部固定連接有噸袋，噸袋正下方設置有存儲組件，存儲組件內部固定設置有破袋篩分組件；破袋篩分組件包括破袋箱、活動件、過濾網、刀片、第一鋼彈簧、以及第二鋼彈簧，破袋箱內部活動設置有活動件，活動件上固定連接有過濾網的一端，過濾網傾斜設置，且過濾網上設置有刀片，過濾網另一端底部固定連接有第一鋼彈簧，第一鋼彈簧底部與第二鋼彈簧活動連接。本實用新型通過危廢物料破袋及振動篩分裝置的應用，使操作人員不需現場手工破袋，不需現場清理堵塞物料，保護人員健康。

一種危險廢舊鋰離子電池的分選處置系統 944

 0

本實用新型涉及一種危險廢舊鋰離子電池的分選處置系統，屬于廢舊鋰離子電池處理技術領域。該系統包括處置室，處置室內設有進料機構、出料機構、AGV小車、電池檢測機構，AGV小車能將電池在電池檢測機構、進料機構和出料機構之間轉運；處置室內的左側由前至后依次分為返修放置區和檢測區，處置室內的右側為消防區，檢測區前后并排設有多個電池檢測機構，返修放置區前后并排設有多個可移動的置物機構，消防區前后并排設有多個消防水箱，AGV小車能將異常的電池送至置物臺或消防水箱，消防水箱能被AGV小車轉運，進料機構和出料機構左右并排設置。該系統能夠根據電池檢測機構的檢測結果，將電池進行分選，以提升安全性和保證低風險且異常的電池能利用。

固體危險廢物燒結料混合制粒裝置 953

 0

本實用新型提供了一種固體危險廢物燒結料混合制粒裝置，包括臥式設置的滾筒、給滾筒提供動力的動力裝置、與動力裝置相連并驅動滾筒轉動的傳動裝置、用于送料且延伸至滾筒內部的進料裝置以及設于滾筒的相對進料裝置一端的卸料裝置，所述滾筒的內壁有若干用于導料的凸條，還包括刮料裝置，所述刮料裝置包括刮片、連接件和分別安裝在滾筒軸線方向兩端的第一固定件和第二固定件，所述刮片固定在連接件側面且平行于連接件的軸線，連接件的軸線方向平行于滾筒的軸線方向，所述連接件的兩端分別固定于第一固定件和第二固定件。使用本實用新型所述的固體危險廢物燒結料混合制粒裝置，混合更均勻，制粒率高。

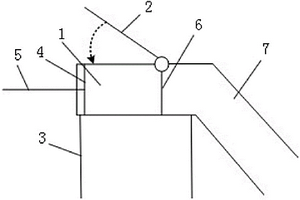

一種水泥窯協同處置危險廢物活塞式入窯裝置 916

 0

本實用新型提出一種水泥窯協同處置危險廢物活塞式入窯裝置。該裝置包括一個箱式料倉，倉體頂部與倉體一側鉸接一個蓋板，倉體底部四角位置設有四根同等高度的立柱，倉體內設有一個矩形活塞，氣泵推動活塞推桿，使活塞往復運動，推動廢料進入斜槽，輸送至分解爐。本實用新型結構簡單、操作安全、節能環保。

一種固危廢物安全存儲裝置 910

 0

本實用新型提供一種固危廢物安全存儲裝置，包括外立架和滑桿組件；所述外立架為立體架結構，其內側自下向上焊接有底焊板，中焊板以及頂焊板，其中在中焊板和頂焊板上均開設有長方形槽口；所述外立架的后端面頂側安裝有后防爆玻璃，且還在外立架的前端面安裝有前防爆玻璃；所述外立架的內側通過焊接的轉套轉動有一處長腔筒樣式的防爆罐存放筒，形成安全隔離，并且本裝置架內設置有自外部操作的輔力式推移架機構，可以將存放的高危氣體筒向此防爆罐存放筒內存放時可以輔助的方式將其提起與落下，由此可以看出，本裝置架還具有推拉時輔力操作的功能特性。

一種新型危險廢物安全填埋處置裝置 1148

 0

本發明公開了一種新型危險廢物安全填埋處置裝置，包括固定安裝在支架上的預處理用的筒體，所述筒體中設置有空腔，所述空腔底壁中設置有與外部連通的出料槽，所述出料槽中安裝有開合閥，所述空腔頂壁中左右對稱設置有廢物投入槽和處理劑投入槽，所述空腔頂壁中還設置有第一傳動腔，所述第一傳動腔左側設置有向上延伸的第二傳動腔，所述第一傳動腔上下端壁中可轉動的安裝有第一轉動軸，所述第一轉動齒輪上固定安裝有第二大錐齒輪以及位于所述第二大錐齒輪下方的第二小錐齒輪，所述第一傳動腔頂壁中可轉動地安裝有向下延伸且位于所述第一轉動軸右側的花鍵軸，所述花鍵軸下端與固定安裝在所述第一傳動腔底壁中的第一驅動機動力連接。

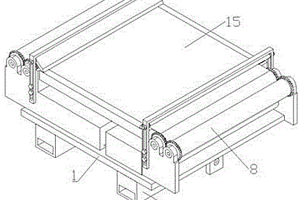

一種危固廢運輸處理裝置 904

 0

本發明公開了一種危固廢運輸處理裝置，包括主體、外燕尾座、外推桿電機、內燕尾座、內推桿電機、外滑動架、內滑動架、展開部分、調節部分。本發明的外滑動架和內滑動架在反向移動的過程中，能夠使得各支撐筒和支撐桿反向接觸滑動，繼而能夠對輸送帶進行持續的支撐，從而能夠保證運輸的安全和平穩，且外滑動架和內滑動架在反向移動的過程中，刮板能夠對輸送帶上殘留的顆粒狀廢物進行刮除，而清潔輥能夠對輸送帶上端面進行進一步的清潔，從而能夠保證輸送帶在收卷時足夠的清潔，繼而能夠防止對輸送帶的破壞，而傳動電機通電后能夠對叉筒的位置進行反向調節，從而間接保證了運輸的平穩和安全。

一種危廢焚燒旋轉窯 1216

 0

一種危廢焚燒旋轉窯，包括旋轉窯本體，所述旋轉窯本體主要由依次連接的窯頭、窯體（1）和窯尾組成，所述窯體1的內壁上鋪設有具有催化反應功能的內襯層（2），且具有催化反應功能的內襯層（2）與物料接觸面上設置有使物料停留的凹槽（3）。本實用新型優點是：有些需要增加催化劑增強煅燒效果，為此設計了本專利，在窯內增加具有催化反應功能的內襯層,以增強旋窯的適應性，根據襯料的消耗，逐步調整襯料的結構。不定期更換襯料，采用催化劑做為襯料的材質，可加速物料分解，降低物料燃燼溫度，有利于危險廢物的完全焚燒。

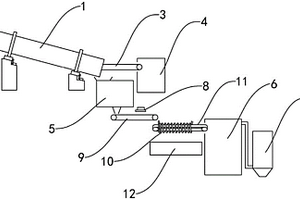

固態危廢預處理系統 1271

 0

本實用新型提出了一種固態危廢預處理系統，所述預處理系統包括滾筒、刮刀、傳送皮帶、廢料倉、破碎機、緩沖倉和除塵器，所述滾筒為兩端開口的圓柱筒體結構，滾筒相對水平面傾斜設置，滾筒較高的一端開口處進料，滾筒較低的一端開口內側設置有刮刀，刮刀靠近滾筒的頂部表面并用于刮落滾筒表面粘附的物質，刮刀的下方設置有傳送皮帶，傳送皮帶遠離刮刀的一端與廢料倉的入口連接，所述滾筒較低的一端開口下方與破碎機的進料口相互連通，破碎機的出料口與緩沖倉相互連通，緩沖倉的頂部設有出氣口，出氣口與除塵器相互連通。本實用新型通過傾斜設置的滾筒對待處理的固態危廢中具有粘性的物料與剛性的物料進行初步分離，具有良好的應用前景。

一種危廢灰渣熔融玻璃化裝置及包括該裝置的高溫熔融系統 1137

 0

本發明公開了一種危廢灰渣熔融玻璃化裝置及包括該裝置的高溫熔融系統。裝置包括：過渡段、熔融/分離段、出渣段和冷卻造粒段，本申請在原有高溫熔融系統出渣口處直接增設一套危廢灰渣熔融裝置，可以直接將灰渣熔融、玻璃化，無需再進行協同處置或者固化，可以直接進行填埋或作為相應的建筑材料，降低了殘渣的處置費用。具有較大的經濟性。

一種用于危險廢棄污泥埋刮板輸送機 799

 0

一種用于危險廢棄污泥埋刮板輸送機，它包括箱體(1)、傳輸鏈條(2)、刮板(3)和非接觸式脫鏈刀(4)，箱體(1)內設置有上導軌支撐(5)，上導軌支撐(5)上設置有一對上導軌(6)，箱體(1)內底部設置有凹槽，且箱體(1)上導軌支撐(5)與凹槽之間形成一對鏈條行走通道(11)和刮板行走通道(12)，本實用新型優點是：本實用新型使用效果好，符合危險廢棄污泥的運輸要求，保證了輸送機的使用壽命。

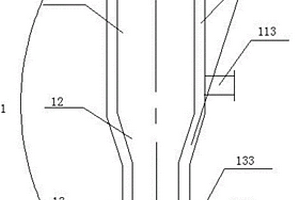

處理危險廢棄物的等離子氣化爐 830

 0

本實用新型公開了一種處理危險廢棄物的等離子氣化爐，包括：氣化爐體，其包括一體成型的圓柱狀的上部分、倒置圓臺狀的中部分以及圓柱狀的下部分，上部分的內壁和中部分的內壁均設有硅酸鈣板層、剛玉澆注料層和高鋁澆注料層，硅酸鈣板層、剛玉澆注料層和高鋁澆注料層的厚度總和為300～500mm。下部分的內壁設有硅酸鈣板層、剛玉澆注料層和含鉻磚層，硅酸鈣板層、剛玉澆注料層和含鉻磚層的厚度總和為300～500mm。上部分、中部分和下部分的高度比為70∶25～30∶30～35。本實用新型提供一種原料適應性好、技術先進、氣化效率高、沒有二次污染的處理和利用危險廢棄物的等離子氣化設備。

一種危險廢物低溫熔融系統 1176

 0

本發明公開了一種危險廢物低溫熔融系統，包括：配伍進料子系統的輸出配伍廢料的出料槽與低溫熔融爐子系統的立式旋轉熔融爐的物料進口連接；低溫熔融爐子系統包括順次連接的立式旋轉熔融爐和二燃室，二燃室的下部設有高溫煙氣出口；該高溫煙氣出口與余熱回收設備連接；該余熱回收設備的煙氣出口與煙氣凈化子系統連接，該煙氣凈化子系統設有達標煙氣外排出口。該系統能保證熔融爐內廢物充分熱解焚燒，并將熔融爐產生的煙氣中可燃成分及未燃燼的有害物質與二次風充分混合后，經二燃室中完全燃燒并徹底分解，提升廢物的熔融和煙氣處理效果；通過設置余熱回收設備和煙氣凈化子系統，能對二燃室排出的煙氣的余熱進行先回收后，再經凈化處理達標后外排。

一種環保型危險廢棄物降解處理設備和方法 811

 0

本發明公開了危險廢棄物處理的一種環保型危險廢棄物降解處理設備和方法，包括處理箱，所述處理箱左右側壁上均開設有第一滑槽，所述第一滑槽由豎槽和轉槽組成，所述豎槽的底端與轉槽的頂端連通，所述豎槽內均滑動連接有第一滑塊，所述第一滑塊能夠在轉槽內轉動，兩個所述第一滑塊共同滑動連接有位于處理箱內部的承載框，所述承載框的下方設置有兩個關于承載框對稱設置的夾板，所述夾板均與處理箱轉動連接，所述處理箱的前側固定連接有擋板，所述處理箱的內壁上固定連接有漏板，所述漏板位于承載框的下方；所述承載框的側邊設置有驅動組件，所述夾板的側邊設置有限位取消組件，本發明可以自動對農藥瓶中的殘余的農藥進行收集。
