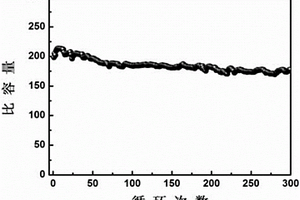

本發明公開了一種微納層次結構的富鋰正極材料及其制備方法,所述正極材料的化學式為Li1.2Co0.4?Mn0.4O2,制備步驟如下:一、取醋酸錳和醋酸鈷溶解在乙二醇溶液中,通過溶劑熱反應得到納米級球狀結構的羧基醇鹽固溶體;二、將羧基醇鹽固溶體通過高溫煅燒生成氧化物(Co0.5Mn0.5)3O4;三、將氧化物(Co0.5Mn0.5)3O4與鋰鹽均勻混合,得到前驅體;四、將前驅體置入馬弗爐中高溫煅燒,得到具有微納層次結構的富鋰正極材料。本發明所制備的正極材料的一次顆粒為納米級球狀結構,具有Li+擴散路徑短、比表面積大與電解質充分接觸的優點,有效地提高材料的容量,以及倍率性能,同時二次顆粒為微米級類球狀粒子,其表面能低,不易團聚、化學性質穩定,能夠很好地維持材料的循環性能。

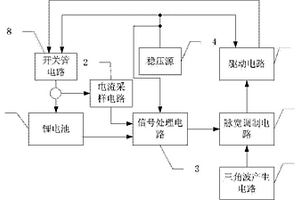

鋰電池充電控制電路,本發明具體涉及鋰電池充電控制電路。它為了解決鋰電池在充電過程中,因過充影響鋰電池的使用壽命甚至產生危險的問題。信號處理電路接收電壓信號和鋰電池中的端電壓信號而輸出第一電壓信號。三角波產生電路產生一定頻率的三角波。脈寬調制電路具有基準電壓信號,第一電壓信號和基準電壓信號比較產生第二電壓信號,第二電壓信號和三角波產生電路產生的三角波比較產生PWM信號。驅動電路放大所述脈寬調制電路的PWM信號,產生第一開關信號和第二開關信號。本發明的充電控制電路簡單、可靠,能確保鋰離子電池組不被過充,從而,確保電池組壽命。本發明適用于控制領域。
一種鋰離子電池鋁集流體表面原位生長石墨烯的制備方法,它涉及鋰離子電池鋁集流體的制備方法。本發明要解決現有鋰離子電池鋁集流體材料中存在的接觸電阻較高,集流體難以實現與活性物質的緊密結合的問題。方法:一、鋁集流體表面預處理;二、鋁集流體表面三維結構化處理;三、鋁集流體表面預制預置氧化石墨烯層;四、鋁集流體表面刻蝕處理;五、鋁集流體表面生長三維結構石墨烯,即完成鋰離子電池鋁集流體表面原位生長石墨烯的制備方法。本發明用于一種鋰離子電池鋁集流體表面原位生長石墨烯的制備方法。

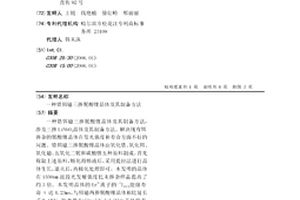

一種鋯鉺鐿三摻鈮酸鋰晶體及其制備方法,涉及三摻LiNbO3晶體及其制備方法。解決現有鉺摻雜的鈮酸鋰晶體在發光強度和壽命方面不好的問題。鋯鉺鐿三摻鈮酸鋰晶體由氧化鋯、氧化鉺、氧化鐿、五氧化二鈮和碳酸鋰五種原料制成。首先稱取上述原料,熔化得熔液后,采用提拉法進行晶體生長,退火后,再極化處理即可。本發明的晶體在1550nm波段光發射強度比未摻雜樣品提高了約3倍。本發明晶體的Er3+離子的4I13/2能級壽命τ達4.23ms,與鉺鐿兩摻鈮酸鋰晶體相比延長了8.18%,比單摻Er(1mol%):LiNbO3晶體的壽命2.3ms提高了近兩倍。本發明的晶體在光波導激光器與放大器方面具有很好的應用前景。

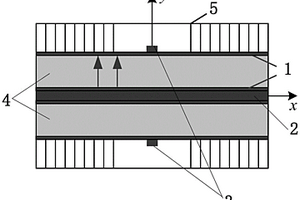

方形鋰離子電池內部熱物性參數辨識方法,涉及鋰離子電池領域。本發明是為了解決現有的電池熱物性參數辨識方法中直接獲取傳熱模型方程解析解的方法都是對電池整體參數進行辨識,并不能對電池內部的熱物性進行辨識的問題。根據電池外殼及內部質量、外殼定壓比熱容、加熱功率和電池的溫度隨加熱時間變化關系,獲得電池內部的定壓比熱容;根據傳熱過程、比熱容和邊界條件,得到電池內部的縱向導熱系數;利用每個電池外殼上的兩個熱電偶分別獲取兩個溫度,并利用縱向導熱系數和傳熱模型,獲得鋰離子電池外殼內側同一厚度上兩個溫度點的溫度;利用該兩個溫度點及邊界條件,根據傳熱模型獲得電池內部材料橫向導熱系數。用于辨識電池內部熱物性參數。
本發明公開了一種MoS2中空管-過渡金屬氧化物納米粒子微納結構鋰電負極及其制備方法,所述微納結構鋰電負極以MoS2中空管作為基體,過渡金屬氧化物納米粒子作為阻隔劑,在MoS2中空管表面修飾有過渡金屬氧化物納米粒子。本發明可以采用水熱法或van?der?Waals相互作用法將過渡金屬氧化物納米粒子自組裝在MoS2中空管表面。本發明的MoS2中空管-過渡金屬氧化物納米粒子微納結構有效結合了這兩種高比容量負極材料的結構特點:MoS2中空微納管作為基體可以提供豐富的微孔和大量的內部自由空間中空,不僅促進Li+的傳輸和儲存,而且容納鋰離子反復嵌入和脫嵌所造成的體積膨脹;而顆粒狀的過渡金屬氧化物作為阻隔劑可以抑制管狀MoS2的團聚,為Li+的傳輸增大管間距。
一種利用等離子氟化法制備的金屬氟化物助熔劑合成鋰金屬氧化物正極材料的方法,本發明屬于鋰離子電池正極材料和電化學技術領域,具體涉及一種利用等離子氟化法制備的金屬氟化物助熔劑合成鋰金屬氧化物正極材料的方法。本發明的目的是為了解決鋰金屬氧化物正極材料普遍存在的循環和倍率性能差、生產成本高和傳統改性方法操作復雜的問題。本發明使用等離子氟化法在鋰金屬氧化物前驅體表面形成具有共摻雜作用的金屬氟化物助熔劑,并將該助熔劑與鋰源固相混合燒結制得鋰金屬氧化物正極材料。本發明的高效節能正極材料用于鋰離子電池。

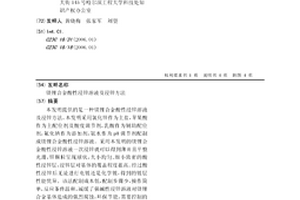

本發明提供的是一種鎂鋰合金酸性浸鋅溶液及浸鋅方法。本發明采用氯化鋅作為主鹽,蘋果酸作為主配位劑及酸度調節劑,乳酸作為輔助配位劑,氟化鈉作為添加劑,氨水作為pH調節劑配制成鎂鋰合金酸性浸鋅溶液。采用本發明的鎂鋰合金酸性浸鋅溶液一次浸鋅就可以得到薄并且平整光滑,鋅顆粒呈現球狀,大小均勻、細小致密的酸性浸鋅層,浸鋅層對基體的覆蓋程度很高。經過酸性浸鋅后無論進行電鍍還是化學鍍,得到的鍍層性能優異。該法配制成本低,配制步驟少,操作簡單,反應條件溫和,減緩了強堿性浸鋅溶液對鎂鋰合金基體造成的強烈腐蝕,環保節能,需要控制的條件少而且易于做到,很有希望應用于大規模生產。

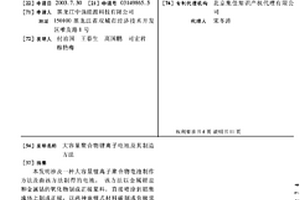

本發明涉及一種大容量鋰離子聚合物電池制作方法及由該方法制得的電池。該方法以金屬鋰鹽和金屬鈷的氧化物制成正極漿料,直接噴涂到鋁集流體上制成正極,以兩種嵌鋰式材料碳制成負極漿料,直接噴涂到銅集流體上制成負極,將聚偏二氟乙烯和氣相二氧化硅、鄰苯二甲酸二丁酯與丙酮混合,制成漿料,然后涂布在聚酯薄膜上制成隔膜,將正極、隔膜、負極制成的電池單體,萃取、焊極耳、浸漬電解液、用鋁塑復合膜包裝、化成后制得大容量鋰離子聚合物電池。由于本發明中采用特殊的電極漿料配方及特殊的制作工藝,從而使電池充放電性能得到提高,更加符合動力電源使用,單體電池厚度可以控制在3mm以下,特別適合于作電動車輛上的動力電源使用。
一種片狀納米碳化鉬填料構建聚合物電解質薄膜抑制鋰枝晶的方法,它涉及一種制備固態鋰離子電池隔膜的方法。本發明要解決現有方法制備固態鋰離子電池中電極與電解質界面不穩定和多鋰枝晶的問題。本發明的方法如下:一、片狀納米碳化鉬的制備;二、聚合物電解質薄膜的制備。本發明的方法制備的固態鋰離子電池隔膜的離子電導率達到了σ=7.27×10?4 S·cm?1,本發明有效降低聚合物電解質薄膜的本體阻抗和界面阻抗,使聚合物電解質薄膜與陽極間形成穩定的固態電解質界面層,抑制鋰枝晶的形成及其對電池性能的影響,提高固態鋰離子電池的充放電比容量和容量保持率。本發明應用于固態鋰離子電池領域。
本發明涉及的是一種乏汽直接吸收式雙效溴化鋰熱泵系統及其工作方法,其中的乏汽直接吸收式雙效溴化鋰熱泵系統包括吸收器,吸收器設置有溴化鋰溶液入口和汽輪機乏汽入口,吸收器的液體出口管依次經過溶液泵、低溫溶液熱交換器、高溫溶液熱交換器與高壓發生器連通;高壓發生器下部中間濃溶液出口經高溫溶液熱交換器后連接到低壓發生器;高壓發生器的高溫水蒸汽出口經低壓發生器的蒸汽管路連接到冷凝器;低壓發生器的濃溶液出口管路經低溫溶液熱交換器后,連接至吸收器的溴化鋰溶液入口;熱網管路經過吸收器、冷凝器后進入熱網。本發明首次取消了換熱器的換熱環節,將濃溴化鋰溶液直接與乏汽進行混合,沒有換熱損失,使換熱效率大大提高。

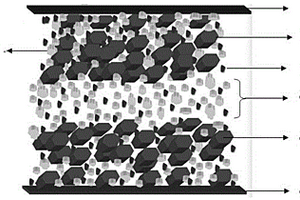

本發明公開了一種全固態鋰離子電池及其制備方法,采用噴墨打印技術制備全固態鋰離子電池,將不同組分溶解在溶劑中制備成漿料,置于不同的墨盒當中,使用電腦程序設計,縱向分級梯度打印電極和電解質,電解質在電極極片中縱向梯度改變,電解質在極片中的梯度結構分布可以降低電極活性物質/電解質的界面阻抗,利于鋰離子的深度傳導,最大的發揮活性物質的容量性質;噴墨打印制備的全固態鋰離子電池結構,除集流體以外,其他部分成為一個整體的疊片結構,該疊片的結構中各組分緊密接觸、規則排列,界面阻抗遠遠低于機械疊壓方式制備的全固態鋰離子電池。該噴墨打印的方式方便快捷、適合規?;a。

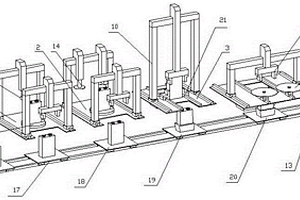

不規則形狀鋰離子電池智能拆解裝置及拆解方法。隨著新能源汽車的快速產業化和規?;?,作為重要零部件之一的動力鋰離子電池被大量應用。一種不規則形狀鋰離子電池智能拆解裝置,其組成包括:搬運軌道(13),所述的搬運軌道上具有一組搬運車,所述的搬運軌道的一側具有電池切割軌跡識別裝置(1)、電池環形切割裝置(2)、電芯與下殼體分離裝置(3)、極柱板分離裝置(4),所述的電池環形切割裝置與切割廢沫收集裝置(5)連接,所述的電芯與下殼體分離裝置與下殼體收集裝置(6)連接,所述的極柱板分離裝置與極柱板收集裝置(7)連接。本發明應用于不規則形狀(外殼體變形)鋰離子電池的拆解。

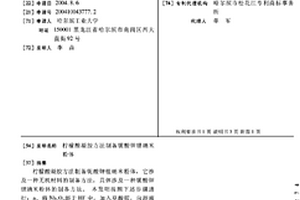

檸檬酸凝膠方法制備鈮酸鉀鋰納米粉體,它涉及 一種無機材料的制備方法,具體涉及一種鈮酸鉀鋰納米粉體的 制備方法。本發明按照下述步驟進行:a、將 Nb2O5溶于HF中,加入草酸銨,向溶液中滴加氨水形成 Nb(OH)5,陳化、過濾、洗滌后, 溶于檸檬酸中,形成Nb-檸檬酸溶液;b、將碳酸鋰、Nb-檸 檬酸溶液和碳酸鉀混合,以氨水調節pH值;c、加入乙二醇, 形成鈮酸鉀鋰前驅體溶液;d、將該溶液加熱得到凝膠狀固體; e、將該凝膠煅燒,得到納米K3Li2-xNb5+xO15+2x粉體, 其中0≤x<0.5。本發明以 檸檬酸為螯合劑,與金屬離子配位形成水溶性金屬羧酸鹽配合 物,通過乙二醇聚合,得到前驅體凝膠,凝膠經高溫下煅燒得 到納米陶瓷粉體,該方法具有成本低、環境污染小和工藝簡單 的優點。

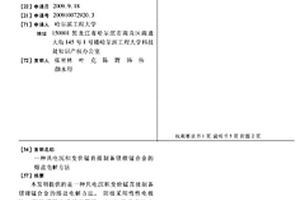

本發明提供的是一種共電沉積變價錳直接制備鎂鋰錳合金的熔鹽電解方法。 陰極采用惰性電極Mo,陽極采用光譜純石墨棒,Ag/AgCl為參比電極,電解質 組成為MgCl2-LiCl-KCl-KF熔鹽體系中加入Mn2O3,在600℃溫度下進行熔鹽電 解,并通過控制原料中MgCl2的濃度、Mn2O3的量以及電解參數來制備α、α+β 和β相鎂鋰錳合金。本發明全部采用金屬化合物為原料通過熔鹽電解直接制備鎂 鋰錳合金,因此該方法使生產流程大大縮短,工藝簡單,可以降低合金的生產成 本。并且還可以通過控制原料中MgCl2的濃度、Mn2O3的量以及電解參數制備得 到α、α+β和β相的Mg-Li-Mn合金,可以滿足工業領域對三種相組成鎂鋰錳合金 的要求。
本發明涉及一種金紅石/銳鈦礦二氧化鈦/鈦酸鋰鉛及制備方法。目前鈦酸鉛在光催化領域中的應用存在著一些問題,如光生電子?空穴對分離效率低,光催化活性較低,導致其光催化活性難以達到滿足實際需求。本發明制備方法步驟如下:用NaOH溶液調控Pb(NO3)2溶液的pH值至12~13,將Ti(OC4H9)4加入到乙醇溶液中,然后將得到含沉淀物的前驅體加入到Pb(NO3)2溶液中,再將Li(NO3)溶液加入到Pb(NO3)2溶液與Ti(OC4H9)4的混合溶液中,通過水熱反應、去離子、烘干后得到鈦酸鋰鉛。再將鈦酸鋰鉛與二氧化鈦溶膠混合,經過干燥、研磨和煅燒等過程后制得金紅石/銳鈦礦二氧化鈦/鈦酸鋰鉛。通過本發明制備的金紅石/銳鈦礦二氧化鈦/鈦酸鋰鉛光催化性能高,本發明具有制備周期短、生產成本低、工藝方法簡便等優點。

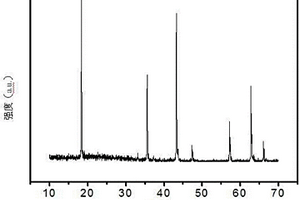

碳包覆鈦酸鋰/碳納米管復合物的制備方法,它屬于鋰離子電池負極材料領域。本發明要解決現有Li4Ti5O12比容量和循環性能差的技術問題。方法如下:一、將碳納米管和易水解的含鈦化合物加入醇水溶液中,攪拌至形成乳狀液,稀釋,噴霧干燥;二、再與可溶性鋰鹽一起球磨,惰性氣氛下燒結,獲得前驅體;三、將步驟二獲得的前驅體與碳源混勻,在惰性氣氛下燒結;即得到碳包覆鈦酸鋰/碳納米管復合物。本發明獲得產品用作鋰離子電池負極材料。

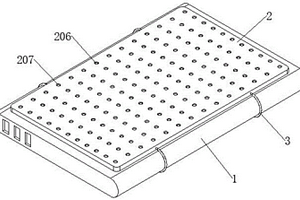

本實用新型公開了一種便于散熱的手機鋰電池,包括鋰電池主體、一對散熱板和多個拉繩;一對散熱板對稱設于鋰電池主體的兩側,散熱板內設有冷卻腔,冷卻腔內設有薄膜,薄膜與散熱板之間形成有降溫腔和轉換腔,降溫腔內填充有冷卻液體,轉換腔內設有轉換板;拉繩與一對散熱板相連接,散熱板為金屬材質,用于感應鋰電池主體表面的溫度,進而可以對鋰電池主體進行散熱,薄膜上安裝有單向閥。本實用新型通過手機鋰電池內相應機構的設置,可以對手機鋰電池內部進行一定程度的散熱,使得手機鋰電池的溫度不易升的過高,進而可以保證手機鋰電池的穩定,使得手機鋰電池不易因高溫而發生爆炸,一定程度上可以保證使用者的安全。

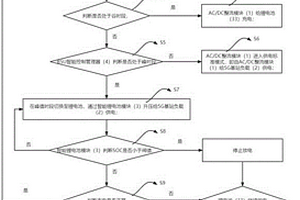

一種基于智能鋰電池系統的5G通信基站削峰填谷裝置及方法,涉及鋰電池領域。該方法是基于裝置實現的。在峰值放電時,通過智能鋰電池模塊中的DC/DC雙向功率模塊進行自動升壓,不用關閉AC/DC整流模塊就可以實現給5G基站負載供電,并且峰值供電后,如果市電異常,鋰電池自動繼續給5G基站負載供電;如果市電正常,AC/DC整流模塊自動給鋰電池充電,而不用去判斷市電是否異常,完全自動實現削峰填谷功能,解決了在不改變市電、不改變原有的48V通信電源狀態、不用判斷市電是否正常的情況下,完成了峰時部分放電谷時充滿備電,達到錯峰用電、降低電費支出,實現“零成本”備電的問題。

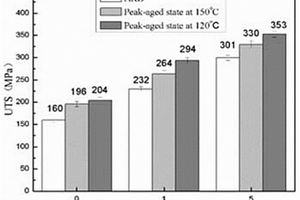

本發明提供一種高強高韌二元鋁鋰合金形變熱處理方法,首先將制備的二元鋁鋰合金鑄錠進行均勻化處理;然后利用累積疊軋加工技術,將鋁鋰合金預軋后得到2mm厚的板材,將板材經表面處理后,將兩塊板材疊起來后用鋁絲固定兩端,在室溫下軋制為厚度為2mm的板材,重復此過程至五道次,最終得到厚為2mm的多層二元鋁鋰合金板材;最后進行時效處理。累積疊軋加工變形和時效熱處理工藝相互促進。使得在不添加稀土等其它合金化元素的情況下,在最簡單的二元鋁鋰合金成分基礎上獲得了優異的強度及塑性,其抗拉強度可達到353MPa,延伸率達到11.7%。這種工藝極大的降低了成本,且工藝簡單,易實現工業化生產。
一種提高鋰離子電池極片均勻散熱性能的方法,涉及一種電池極片均勻散熱性能的方法。本發明是要解決目前鋰離子電池采用傳統金屬集流體的平面導熱性能不佳,導致充放電過程中電極出現局部過熱致使電池脹氣和壽命下降的問題。該方法具體是在鋰離子電池中使用柔性石墨紙替代鋁箔和銅箔,作為負載電極材料活性物質的集流體。利用超薄柔性石墨紙高的導熱性能,使電極片在充放電時熱點處的熱量迅速均勻的分散開,從而消除熱點,到達電芯溫度均勻分布的目的,避免電芯局部過熱導致電解液分解、電池壽命縮短和損壞。利用柔性石墨紙的電化學惰性以及與過充過放時與鋰離子和電解液不發生反應,延長電池的使用壽命,并提高電池的安全性。用于鋰離子電池領域。

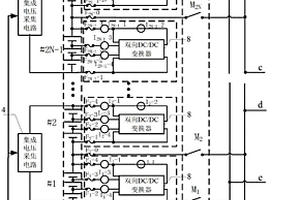

一種鋰離子電池組模塊化快速均衡電路及均衡方法,屬于鋰離子電池組模塊化快速均衡電路及均衡方法領域,本發明為解決現有鋰離子電池組中串聯的各電池單體之間不均衡導致的電池組整體壽命低,現有的普通雙向均衡器均衡時間長的問題。本發明所述的鋰離子電池組分為2N個三單體電池模塊,每個三單體電池模塊由相鄰的三節鋰離子電池組成,它還包括2N個三單體均衡子模塊、均衡主模塊、開關網絡、N個集成電壓采集電路、微控制器、第一能量傳輸總線、第二能量傳輸總線、第三能量傳輸總線和第四能量傳輸總線,開關網絡包括2N+1個開關M1至M2N+1,所述三單體電池模塊與三單體均衡子模塊一一對應設置;本發明適用于串聯動力電池組中。
本發明公開了一種改性金屬鋰負極集流體的制備方法及其應用,所述方法包括如下步驟:步驟一、將鹵鹽加入到溶劑中,攪拌混合均勻,得到鹵鹽溶液;步驟二、將被改性集流體置于步驟一配制的鹵鹽溶液中進行浸泡改性處理。本發明通過一種簡易的集流體表面修飾處理方法,提高金屬鋰負極集流體表面的親鋰性,避免枝晶生長,從而實現鋰金屬電池的實際應用。該制備方法操作簡單,耗能低,可大規模操作,可對表面生長有陣列/包覆層的集流體進行修飾。利用本發明所述改性金屬鋰負極集流體可以制備出具有良好循環穩定性和安全性能的鋰金屬電池,推進高比能量鋰金屬電池的實用進程。
一種鋰離子電池長壽命快速充電方法,涉及新能源研究領域。本發明是為了解決傳統鋰離子電池充電效率低、充電過程中對電池損害大的問題。本發明對鋰離子電池建立改進的單粒子模型;利用激勵響應分析的方法獲取改進的單粒子模型中的電池的機理參數;根據電池的機理參數,獲得電池負極活性物質表面嵌鋰率;比較負極活性物質表面嵌鋰率與設定閾值的大小關系,根據大小關系控制電池充電電流大小與充電時間實現鋰離子電池的快速充電。它用于對鋰離子長壽命快速充電。
本發明提供一種單體鋰離子全電池參數獲取方法,屬于新能源研究領域。包括如下步驟:步驟一:建立鋰離子電池電化學阻抗譜數學模型;步驟二:實測待測單體鋰離子全電池的電化學阻抗譜;步驟三:根據建立的數學模型,對實測的電化學阻抗譜進行分頻段參數辨識,獲取待測單體鋰離子全電池的正負極參數。本發明針對現有的半電池模型用于全電池時,參數辨識效果差的缺陷,結合鋰離子電池電化學阻抗譜的特點,采用一種分頻段參數辨識的方式,可以快速、精確得到鋰離子全電池的正、負極模型參數。本發明用于鋰離子電池進行老化機理分析、SOC估計和壽命預測。

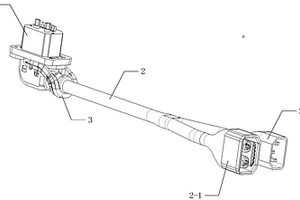

一種電動自行車鋰電池三通轉接裝置,屬于鋰電池技術領域,本實用新型為解決現有電動自行車鋰電池的插座由于頻繁插拔容易導致損壞,損壞后需要更換整個鋰電池的問題。它包括電池插座、三通轉接頭和拉環;電池插座設置在鋰電池上,三通轉接頭的一個外接線端口上設置有插頭,插頭與電池插座配合;拉環的兩端分別設置在插頭的外側壁上,拉環扣裝在三通轉接頭上,拉環的兩端分別為尖點;三通轉接頭的另外兩個外接線端口上分別設置有“2+6”插座和“品”字頭插座;“品”字頭插座用于連接車端插頭和充電器插頭;“2+6”插座用于連接換電柜插頭和充電器插頭。本實用新型用于電動自行車。

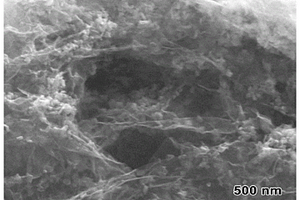

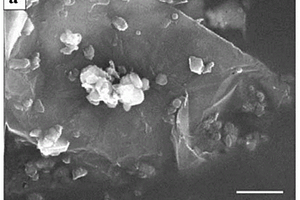

一種用于鋰離子電池負極材料的石墨烯/二硒化鐵復合材料及其制備方法。本發明屬于鋰離子電池負極材料及其制備領域。本發明是為了解決現有二硒化鐵負極材料在嵌鋰過程中會發生劇烈的體積變化,從而導致容量快速衰減甚至電池失效的技術問題。本發明的石墨烯/二硒化鐵復合材料由褶皺石墨烯納米片、均勻分布于褶皺石墨烯納米片上的二硒化鐵納米粒子以及被褶皺石墨烯納米片包裹的二硒化鐵納米粒子構成。本發明所制備的復合材料作為鋰離子電池負極材料時,能夠有效降低二硒化鐵在嵌鋰時的體積膨脹,顯著提高了電極材料的比容量和倍率性能,很好地彌補了單一二硒化鐵材料的不足,且該制備方法工藝流程短、操作簡單可控、成本低廉,易大批量工業化生產。
一種LATP基全固態鋰電池用增強型聚合物界面層的制備方法;屬于固態鋰電池領域。本發明解決了LATP電解質和鋰電極不兼容的問題。本發明方法如下:一、將聚合物和鋰鹽加入乙腈中,完全溶解,然后加入鋰離子固態電解質粉末,惰性氣氛下攪拌至完全溶解,得到聚合物凝膠溶液;二、LATP固態電解質拋光后,將聚合物凝膠溶液滴在LATP固態電解質的一側,真空干燥后;三、再將聚合物凝膠溶液滴在LATP固態電解質的另一側,真空干燥;即完成。本發明在具有高能量密度的全固態鋰電池中的廣闊應用前景。

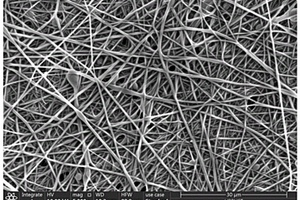

一種受熱分解達成阻燃效果的鋰離子電池隔膜及其制備方法。本發明屬于鋰離子電池隔膜材料領域。本發明的目的是提供一種受熱分解達成阻燃效果的鋰離子電池隔膜及其制備方法,該隔膜耐溫性好,且具有支撐和阻燃雙功能的復合結構,可以在電池內部溫度超出某一范圍時迅速停止鋰離子的傳輸,為電池提供更高的安全保障。本發明的一種受熱分解達成阻燃效果的鋰離子電池隔膜由聚醚酰亞胺和聚磷酸銨經過靜電紡絲工藝制備而成,所述隔膜具有多孔結構。本發明的方法:將PEI靜電紡絲液和APP靜電紡絲液通過雙針頭靜電紡絲機共紡絲制得。本發明的鋰離子電池隔膜可以在200攝氏度左右受熱分解達成阻燃效果,解決了隔膜在滿足充放電的需求下的安全性問題。

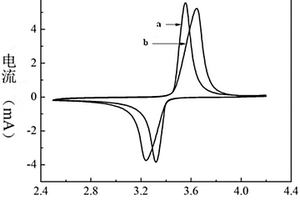

一種石墨烯負載碳包覆磷酸釩鋰復合材料的制備方法,本發明涉及磷酸釩鋰復合材料的制備方法,本發明是要解決現有的Li3V2(PO4)3材料的容量利用率低、倍率性能差的技術問題。本方法:一、以膨脹石墨為原料,采用改性的Hummers法制備氧化石墨烯;二、采用溶膠凝膠法制備的碳包覆磷酸釩鋰前驅體;三、采用微波消解法制備石墨烯/碳包覆磷酸釩鋰前驅體;四、在氮氣保護下預燒、焙燒,得到石墨烯負載碳包覆磷酸釩鋰材料。該材料在3.0~4.3V電壓范圍、0.5C倍率條件下,其首次放電比容量為130mAh·g?1,0.5C倍率條件下循環100周時,比容量保持率為99.5%,可用作鋰離子正極材料。
中冶有色為您提供最新的黑龍江有色金屬加工技術理論與應用信息,涵蓋發明專利、權利要求、說明書、技術領域、背景技術、實用新型內容及具體實施方式等有色技術內容。打造最具專業性的有色金屬技術理論與應用平臺!
