返料輸送機可升降和旋轉的履帶式移動破碎機 1139

 0

本實用新型涉及一種返料輸送機可升降和旋轉的履帶式移動破碎機，包括機架、履帶行走機構和返料輸送機，返料輸送機通過升降和旋轉機構安裝在機架上，升降和旋轉機構包括升降驅動機構和旋轉驅動機構，所述升降驅動機構包括第一固定架和鏈條，旋轉驅動機構包括第二固定架、轉動架和旋轉油缸，第一固定架和機架的固定連接處高于第二固定架與機架的固定連接處。旋轉油缸縮至最短時，返料輸送機的出料端與破碎機倉對應，可工作于返料輸送狀態。旋轉油缸伸至最長時，返料輸送機的首端隨轉動架轉動到另一角度，轉動后返料輸送機尾端不對應破碎機倉，可將較大物料直接送出當成品骨料使用。

長距離連續伸縮立式提升輸送機 1033

 0

本實用新型屬于輸送設備技術領域，特別涉及一種長距離連續伸縮立式提升輸送機，由連續伸縮輸送機構和立式提升輸送機構兩個部分組成，連續伸縮輸送機構包括自移式機尾、具有儲帶張緊功能的中間機身、頭部落料裝置、輸送膠帶和第一動力裝置；立式提升輸送機構包括豎直桁架、頭部支架及上端改向滾筒、尾部支架及下端改向滾筒、尾部支架、桁架、頭部支架上的托輥、波紋擋邊帶和第二動力裝置，尾部支架與桁架相交處設有凹弧轉折架，頭部支架與桁架相交處設有凸弧轉折架；立式提升輸送機構的尾部支架伸至連續輸送機構的頭部落料裝置下方。該輸送機使整個隧道出渣作業連續、高效、安全、便捷，極大減輕勞動強度，提高出渣效率，保證工程施工進度。

帶有防塵機構的帶式輸料裝置 1104

 0

本實用新型公開了一種帶有防塵機構的帶式輸料裝置，包括帶式輸送機本體的機架，所述機架的兩側均設置有滑桿，兩個滑桿之間共同滑動連接有可折疊收納的遮篷機構，所述機架的底部設有刮除機構，且刮除機構貼緊在輸送帶上，用于刮掉輸送帶粘接的污垢，本實用新型利用遮篷機構的直線軸承帶動滑動架在滑桿上滑動，并且在所有的滑動架上固定防塵篷，利用防塵篷將輸送帶的上方遮住，減小風力吹向物料，從而減弱物料起塵；同時在輸送帶移動過程中，利用刮板的刀口將殘留在輸送帶表面的物料刮除，從而實現對輸送帶的清潔，保證輸送帶的使用壽命。

新型環保輕型分層振動篩 362

 0

本實用新型屬于一種新型環保輕型分層振動篩；包括篩體，篩體的下部設有振動電機，篩體的高端頂部設有進料箱，進料箱內設有第一隔板，第一隔板將進料箱分成第一層進料倉和第二層進料倉，第一層進料倉與第一層篩網相連通，第一層篩網的正下方設置有第一層盲板，第二層進料倉與第二層篩網相連通，第二層篩網的正下方設有第二層盲板，第一層篩網的末端設有第一層篩下物出口，第二層篩網的末端設有第二層篩下物出口；具有結構設計合理，多點進料、分層篩分，提高篩分效率并節省占地空間的優點。

自動調整檢測給料量的振動給料輸送系統 380

 0

本實用新型涉及一種自動調整檢測給料量的振動給料輸送系統，屬于物料輸送裝備技術領域。本實用新型回轉驅動油缸活塞上安裝有位移傳感器測試塊，帶式輸送機安裝在給料槽體下部，稱重器安裝在帶式輸送機上，稱重器和位移傳感器以及回轉驅動油缸換向閥與電器控制裝置導線連接，在電器控制裝置內設置有位移傳感器信號處理模塊、稱重器信號處理模塊、以及回轉驅動油缸驅動反饋信號處理模塊，在帶式輸送機上設置有離振動式給料機的距離大于第一稱重器距離給料機的距離第二稱重器。本實用新型通過對給料槽體傾角和給料量的測量處理采用回轉驅動油

圓錐滾子直徑分選機 990

 0

本實用新型涉及圓錐滾子領域，具體涉及一種圓錐滾子直徑分選機。包括支架、緊固裝置和分選裝置，緊固裝置包括緊固座、緊固環、緊固筒、差速同步件和動力件，分選裝置包括第一測桿、第二測桿、分選架、第一杠桿千分尺和第二杠桿千分尺，當所測圓錐滾子直徑在標準直徑尺寸允許誤差內時，第一杠桿千分尺指針不轉動，第二杠桿千分尺指針在預設量程內轉動；當所測圓錐滾子直徑小于標準直徑尺寸時，第一杠桿千分尺和第二杠桿千分尺的指針均不轉動；當所測圓錐滾子直徑大于標準直徑尺寸時，第一杠桿千分尺和第二杠桿千分尺的指針均轉動，從而避免在圓錐滾子預設高度處截面直徑兩端分選時，因緊固程度不夠而使分選出現偏差的問題。

管鏈式輸送機的轉向鏈輪 1386

 0

本實用新型涉及一種管鏈式輸送機的轉向鏈輪，包括輪身、輪齒、缺口、中心孔及安裝孔，輪身為圓形結構，輪身的中心設置有中心孔，輪身的中部設置有用于連接輪轂用的安裝孔，輪身的外圓周上設置有輪齒組及缺口，輪齒組與缺口交替布置，輪齒組包括多個輪齒，輪齒與管鏈式輸送機的鏈條相互嚙合，缺口用于避讓管鏈式輸送機的鏈條上的刮板。本實用新型結構簡單、使用方便、成本低廉，能夠有效避免刮板與轉向鏈輪的干涉，使鏈條兩側的刮板都可以通過轉向鏈輪，與轉向鏈輪相互配合，實現轉向，從而任意改變管鏈式輸送機的管道內糧食物料的流動方向，使管鏈式輸送機可以在更加復雜的環境內使用，有效的提高管鏈式輸送機的應用范圍。

管鏈輸送機的輸送刮板 759

 0

本實用新型屬于儲糧輸送設備技術領域，特別涉及一種管鏈輸送機的輸送刮板，包括刮板本體，在所述刮板本體的中心區域開設有中心孔洞，所述中心孔洞的下端為開口，所述刮板本體的外邊緣為圓弧形。為了適應圓柱狀的管道，刮板本體的外邊緣為圓弧形，消除作業過程中物料對輸送刮板的集中作用力；本實用新型依據作業物料（比如糧食顆粒）運動特性，設計空心截面結構形式，高速作業時物料可以從中心孔洞內部、下部流出，不易發生堵料造成刮板撕裂、磨損嚴重，具有科學合理、結構簡單、運行阻力小、系統所需動耗低的特點。(ESM)同樣的發明創造已同日申請發明專利

管鏈式輸送機 511

 0

本實用新型涉及一種管鏈式輸送機，包括動力殼體、轉向殼體、張緊殼體、動力裝置、主動鏈輪、轉向鏈輪、張緊鏈輪、鏈條、刮板及輸送管道，將主動鏈輪、轉向鏈輪及張緊鏈輪的輪轂徑向剖分成兩部分，將鏈齒板剖分成旋轉對稱的兩部分，在輪轂與鏈齒板組裝后，鏈齒板被兩個輪轂夾緊，輪轂的法蘭面與鏈齒板兩側面接觸，利用摩擦力及螺栓的剪切力來避免鏈齒板松動，也避免了螺栓只受剪切力的安全隱患，剖分式結構方便鏈輪的維修更換，在動力殼體、轉向殼體及張緊殼體內設置截面形狀為U型的弧形耐磨槽，弧形耐磨槽與輸送管道連通，鏈條及刮板在弧形耐磨槽內轉向移動，刮板與弧形耐磨槽內壁間隙小，有效的避免轉向節點處的糧食物料殘留，避免積料。

自平衡轉載橋式輸送機 465

 0

本實用新型提供了一種自平衡轉載橋式輸送機，包括橫移帶式輸送機、履帶行走機構、自調節平衡機構、移動受料機構和定位控制系統。移動受料機構包括導料槽、行走小車、動力電纜、電纜卷筒、電纜卷筒驅動單元和導纜器。自調節平衡機構包括連接平臺、液壓缸和V形連接架。履帶行走機構均采用雙履帶結構，由履帶行走減速電機、驅動輪、被動輪和履帶組成，履帶行走機構垂直于橫移帶式輸送機的傳動方向做橫向移動。橫移帶式輸送機采用模塊化多節拼接結構設計，定位控制系統通過協調控制各履帶行走機構行走來實現橫移帶式輸送機橫向移動的一致性，有助于實現露天礦的連續開采作業。

鉸接軸承及使用該鉸接軸承的雙級螺旋輸送機 669

 0

本實用新型涉及一種鉸接軸承及使用該鉸接軸承的雙級螺旋輸送機，鉸接軸承包括內圈和外圈，內圈外周面、外圈內周面上設有相互適配的球面；所述內圈中固設有耐磨筒，耐磨筒沿內圈延伸布置且覆蓋內圈，耐磨筒的硬度大于內圈的硬度。通過在內圈中設置耐磨筒，且耐磨筒整體覆蓋內圈，防止渣土中的碎石、卵石等直接撞擊到內圈上，能夠對內圈進行保護，延長內圈的使用壽命，進而能夠降低更換鉸接軸承的頻率，提高雙級螺旋輸送機的輸送效率。

螺旋輸送機防噴涌試驗臺及其試驗方法 1195

 0

本發明公開了一種螺旋輸送機防噴涌試驗臺及其試驗方法，解決了現有技術中螺旋輸送機試驗裝置測試數據單一、不能很好測試螺機的防噴涌能力的問題。本發明包括土倉加壓模擬裝置和傾斜螺旋輸送機，傾斜螺旋輸送機的一端與土倉加壓模擬裝置相連接、另一端可拆卸連接有水平螺旋輸送機，水平螺旋輸送機的尾部設有引渣裝置，傾斜螺旋輸送機和水平螺旋輸送機上均連接有渣土改良機構和壓力檢測機構，土倉加壓模擬裝置、渣土改良機構和壓力檢測機構均與后臺控制器相連接。本發明能夠測試單螺旋輸送機、雙螺旋輸送機在不同角度、螺旋軸不同節距、不同轉速等參數下的保壓能力，為實際現場施工提供精確數據支撐。

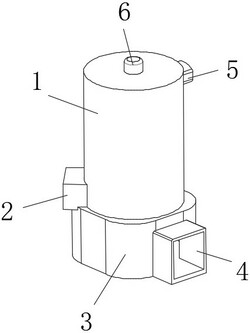

高精密供料螺旋 1043

 0

本實用新型公開了一種高精密供料螺旋，涉及螺旋輸送機技術領域。一種高精密供料螺旋，包括底座，所述底座上設置有外殼，所述外殼內設置有用于雙層螺旋葉片，外殼上還設置有用于驅動雙層螺旋葉片的驅動裝置，所述底座的頂板開設有落孔，所述外殼位于落孔的正上方，所述底座內設置有驅動螺旋裝置，所述外殼上設置有進料口以及出料口一，所述底座上設置有出料口二；本實用新型通過進料口進行進料，較小的物料通過落孔下落至底座內，同時旋轉的雙層螺旋葉片可帶動物料上升，上升的同時，較小的物料會經過過料孔留存至存料空間內，當伺服電機停

平面環狀布置的管鏈式輸送機用防積料轉向節 1172

 0

本實用新型涉及一種平面環狀布置的管鏈式輸送機用防積料轉向節，包括轉向殼體，轉向殼體內設置有中間軸，中間軸通過軸承組件與轉向殼體相對轉動連接，中間軸上鍵連接有轉向鏈輪，轉向殼體的兩端均設置有用于連接管鏈式輸送機的密閉管道用的管接頭，管接頭的一端插裝在轉向殼體內，轉向殼體內設置有弧形耐磨槽，弧形耐磨槽的截面形狀為U型，弧形耐磨槽的兩端分別與兩個管接頭的位于轉向殼體內的一端緊固連接，兩個管接頭的內腔通過弧形耐磨槽連通，弧形耐磨槽上設置有供轉向鏈輪的輪齒穿過的透孔。本實用新型能夠有效的解決現有管鏈式輸送機改向轉彎處的積料問題，在管鏈式輸送機輸送結束后，無需人工清掃轉向節點，從而有效的降低管鏈式輸送機的使用成本。

滾筒篩碎料裝置 487

 0

本實用新型公開了滾筒篩碎料裝置，包括斜板，斜板頂端的一端固定安裝有減速電機，減速電機的輸出端固定連接有聯軸器，聯軸器的內部固定連接有架體，架體的表面固定連接有滾筒體，滾筒體表面的一側固定套設有篩網，斜板頂端的另一端固定安裝有進料口，斜板底端的中部固定安裝有出料口，滾筒體的內壁均勻固定安裝有若干個撥料板，滾筒體內壁位于若干個撥料板之間均固定安裝有碎料錐，本實用新型滾筒篩碎料裝置，通過在常規的滾筒篩增加了撥料與碎料的功能，盡可能將物料推升到筒內高位，從而減少筒底的物料量，撥料板與碎料錐特殊的布置方式可以最大化增加對物料的擾動，增加物料翻滾的概率，進一步提高篩分效率。

自清理滾筒篩 434

 0

本實用新型公開了一種自清理滾筒篩，涉及篩分設備相關技術領域。本實用新型包括基座、轉軸、清理結構和防塵罩，基座內開設有通槽，通槽兩端的基座上端皆固定有軸承座一，兩個軸承座一內圈共同固定連接有轉軸，轉軸外周的中部固定有滾筒狀的篩體，篩體外的基座上端還固定有防塵罩；清理結構包括貫通防塵罩內部的清理輥和位于防塵罩兩端的L型板，清理輥外周側的中部區域套設有毛刷套，毛刷套位于防塵罩內，L型板上滑動連接有調節板，調節板一端轉動連接有螺桿。本實用新型通過設置轉軸、篩體、清理結構、清理輥、毛刷套，解決了滾筒篩的篩網孔容易被小顆粒物料及使物料堵塞，需要人工頻繁清理的問題。

懸掛式滾筒篩 1151

 0

本實用新型公開了一種懸掛式滾筒篩，包括電動機、傳動機構、旋轉滾筒、殼體和懸掛機構，所述殼體的側面安裝有電動機，電動機的輸出軸連接有傳動機構，傳動機構安裝于殼體的內部，傳動機構的兩端設置有懸掛機構，懸掛機構上設置有旋轉滾筒，殼體的頂部設置有與旋轉滾筒相連通的進料管，所述殼體的底部分別設置有大顆粒出料管和小顆粒出料管。本實用新型采用懸掛式機構傳動，檢修維護更方便，采用懸掛方式，空間大利于軸承散熱，延長設備的整體壽命，減輕了設備重量及功率損耗，同時降低了空間高度的利用，減少了生產制作的難度和成本投入，具有能適合于更多樣的非標行業應用等優點。

超聲波滾筒篩 641

 0

本實用新型公開了一種超聲波滾筒篩，包括篩網、外殼筒體、電機支架和內滾筒，所述內滾筒設置在外殼筒體的內部，內滾筒的內部設置有研磨鋼球，內滾筒的內部設置有用于支撐研磨鋼球的沖孔板，所述篩網通過粘貼方式固定在內滾筒上，所述外殼筒體固定在筒體支架上，外殼筒體的左側面通過螺栓連接有連接板，電機支架上設置有減速電機，減速電機的輸出軸連接有主軸，主軸的一端貫穿連接板至外殼筒體內與內滾筒連接，所述外殼筒體的左側面設置有外端蓋，外端蓋設置為弧形結構；本實用新型結構設計新穎，操作方便，能夠在篩分的過程中實現對物料的研磨，能夠充分的對物料進行篩分，方便清網工作，提高工作效率。

新型結構滾筒篩 939

 0

本實用新型公開了一種新型結構滾筒篩，包括；架體和罩體，所述架體的頂端設有罩體，所述架體的頂端固定連接有減速電機，所述減速電機的輸出端設置有轉動桿，所述轉動桿的一端伸入罩體內固定連接有正六邊形滾筒體，所述架體遠離減速電機的一端安裝有進料口，所述罩體的低端固定連接有出料口，所述正六邊形滾筒體的一側螺接一件矩形篩框，所述矩形篩框的一側固定連接有篩網，所述矩形篩框等距固定連接有縱橫筋板，所述矩形篩框與縱橫筋板之間等距放置有彈球，為避免彈球在篩框的低端堆積，同時在篩框內裝填了適量的擋球圈，使彈球均勻分布在篩框內作上下跳動。

制砂專用滾筒篩 599

 0

本實用新型公開了一種制砂專用滾筒篩，屬于篩分機械技術領域。一種制砂專用滾筒篩，包括底板，所述底板的頂部固定連接有墊板，所述墊板的頂部固定連接有第一電機，所述第一電機的一側設置有第一動力軸，所述第一動力軸的另一側固定連接有聯軸器；本實用新型通過底板、墊板、第一電機、第一動力軸、聯軸器、攪拌桿、攪拌葉、固定柱、軸承座、轉軸、圓形滑塊、滾筒、出料孔、齒輪、第二動力軸、第二電機、支撐柱將物料翻轉進行篩分物料，墊板固定第一電機，第一動力軸通過聯軸器帶動攪拌桿旋轉，攪拌葉進行攪拌物料，固定柱支撐攪拌桿，滾筒利用圓形滑塊繞轉軸旋轉進行滾動，在滾筒內部結構上，加裝了攪拌桿。

水平式螺旋葉片滾筒篩 650

 0

本實用新型公開了水平式螺旋葉片滾筒篩，包括機架，機架頂部的兩側均固定連接有帶座軸承，兩個帶座軸承的內腔分別與滾筒體的兩端轉動連接，滾筒體內腔的兩側均固定連接有撥料板，撥料板的頂端均等距固定連接有若干斷續螺旋葉片，滾筒體的表面包覆有篩網，其中一個帶座軸承的一側固定連接有聯軸器，聯軸器的一側固定安裝有減速電機，且減速電機的輸出端通過聯軸器與滾筒體的一端固定連接，滾筒體邊側罩設有防護罩，防護罩遠離減速電機的一側穿插有上料斗，上料斗的一側設置有進料調節機構，本實用新型水平式螺旋葉片滾筒篩，從而使得物料的運動方向、速度、篩分時間人為可控，延長篩分時間，實現了篩分效率的最大化。

回轉窯內襯耐火磚模塊成品打磨機 572

 0

本實用新型公開了一種回轉窯內襯耐火磚模塊成品打磨機，包括滾筒輸送機，所述滾筒輸送機上放置有放置臺，所述滾筒輸送機上設置有兩個打磨裝置，且滾筒輸送機與兩個打磨裝置之間對應的部位設置有使放置臺水平轉動的轉向器，滾筒輸送的機架與打磨裝置對應的上表面設有安裝板，打磨裝置包括伺服電機、聯軸器、輥軸和打磨盤。該回轉窯內襯耐火磚模塊成品打磨機，可以對耐火磚模塊進行輸送，并且可以對輸送過程中依次對耐火磚進行第一次打磨、轉向和第二次打磨，可以在持續對耐火磚模塊進行輸送的過程中打磨，工作效率高，并且能夠實現除底部外的其它五個面打磨，也無需對打磨裝置進行調節，結構簡單，使用方便。

滾筒篩新型篩網固定結構 389

 0

本實用新型公開了滾筒篩新型篩網固定結構，包括斜架，斜架頂端的一端固定安裝有減速電機，減速電機的輸出端固定連接有聯軸器，聯軸器的內壁固定連接有架體，架體的表面固定連接有滾筒體，滾筒體表面的一側固定連接有分段篩網，分段篩網的表面均勻固定連接有若干個縱向壓網扁鋼，分段篩網的兩端均固定連接有環向壓網扁鋼，分段篩網包括若干個網體和若干個粘網扁鋼，若干個網體的表面均固定連接有粘網扁鋼，本實用新型滾筒篩新型篩網固定結構，通過將篩網劃分為多個篩分單元，用壓網扁鋼分別壓裝，從而在后期使用維護階段只需要將破損處的篩網更換即可，不需要整張篩網更換，因此不僅減少操作工作量同時還節約成本。

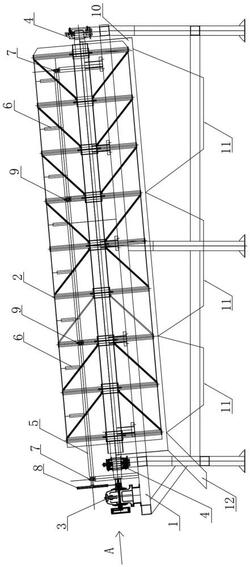

自動清理篩面的滾筒篩 929

 0

本實用新型提供一種自動清理篩面的滾筒篩，包括機架、篩筒組件、驅動總成，所述機架的兩端分別設置有第一軸承座，所述篩筒組件傾斜布置在機架上，且其篩軸兩端設置在第一軸承座上；所述機架上筒篩組件外側設置有拍打軸，且所述拍打軸沿篩筒組件長度方向設置，所述拍打軸上間隔設置有多個拍打膠條；所述驅動總成設置在機架的低端部，分別驅動篩軸和拍打軸轉動。本滾筒篩，在驅動總成原有減速機上多伸出一個輸出軸頭，該軸頭上設置有輸出輪，輸出輪通過皮帶傳動連接布置在滾筒篩旁邊的拍打軸，驅動總成驅動滾筒篩運行時，同時帶動拍打軸旋轉，拍打軸帶動拍打膠條旋轉拍打篩面，篩面振動把堵在篩孔里的物料抖落，篩面得到清理。

角度可調的涂料攪拌機上料裝置 1065

 0

本實用新型涉及一種角度可調的涂料攪拌機上料裝置，包括底板、設置在底板上的螺旋輸送機，螺旋輸送機的進料口端鉸接于底板，底板上鉸接有第一液壓缸，第一液壓缸的輸出端和螺旋輸送機鉸接，螺旋輸送機的出料口端鉸接有導料板，出料口上設置有滑輪，滑輪位于導料板的上方，螺旋輸送機上設置有第二液壓缸，導料板的活動端連接有鋼絲繩，鋼絲繩的另一端經過滑輪轉向后連接在第二液壓缸的輸出端上，導料板背向導料板鉸接端的側面上開設有滑槽，滑槽內滑動連接有延長板，滑槽的兩側設置有穿設在導料板上并可抵在延長板兩側的鎖緊件。本實用新型具有出料口高度可調、散料效果好的優點。

破碎機防堵塞推料裝置 798

 0

本實用新型公開了了一種破碎機防堵塞推料裝置，包括倒錐形料斗和破碎箱、破拱機構和螺旋輸送機，破拱機構從上到下、從外到內依次包括振動機構和破拱架；破拱架和螺旋輸送機依次安裝在料斗的底部和出料口處，破拱架的旋轉桿和螺旋輸送機的推料桿轉向相反，且破拱齒輪和推料齒輪相嚙合；振動機構依次包括振動板、傳動部件以及振動器；還包括感應裝置、變頻器、與變頻器相連的驅動電機、控制器，破拱機構、螺旋輸送機、感應裝置、變頻器分別與控制器相連。本實用新型能夠實現勻速給料、可有效防止電機燒毀和料斗出料口堵塞或上方結拱堵塞且結構簡單、工作穩定可靠、延長使用壽命并能全自動清除堵塞物。

物料篩分用五級滾筒篩 504

 0

一種物料篩分用五級滾筒篩，包括電機，電機的輸出軸上連接有減速機，驅動軸通過減速機驅動，驅動軸在進料端通過軸承座支撐，在驅動軸上固定安裝有六個輪轂，在相鄰的輪轂間固定連接有軸向的支撐條，支撐條在周向上均勻分布，篩網裹繞在支撐條的外周形成各段篩筒，各段篩筒上的篩網從進料端到出料端篩孔依次增大，從進料端開始的第二段篩筒至第五段篩筒上均固定連接有配重，從第二段篩筒到第五段篩筒配重依次增加。本滾筒篩在運行中的平衡性更好，進料端為錐形能夠有效的防止從該處跑料。

滾筒篩機快速換網裝置 1025

 0

本實用新型公開了一種滾筒篩機快速換網裝置，包括第一篩網片，所述第一篩網片的上部設置有第二篩網片，所述第一篩網片與第二篩網片之間設置有第一限制條、第二限制條，所述第一篩網片的外側設置有第一筒圈、第二筒圈，所述第一筒圈、第二筒圈的內部設置有固定螺栓。本實用新型中，設置了第一筒圈、第二筒圈、固定螺栓、固定槽，安裝的螺絲較少，更換拆卸篩網時比較方便，第一限制條、第二限制條、外側凸塊、內側凸塊，第一限制條、第二限制條與第一篩網、第二篩網連接緊密，安裝起來比較簡單，外側凸塊、內側凸塊可以保證第一篩網片、第二篩網片連接處的穩定，同時，可以承受更加的沖擊力，延長使用的壽命。

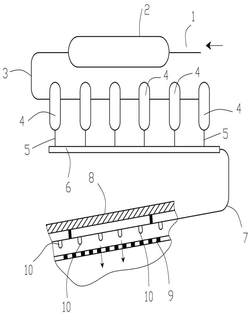

滾筒篩氣動防堵塞裝置 1061

 0

一種滾筒篩氣動防堵塞裝置，包括一個高壓氣罐，通過高壓管串連的若干個脈沖空氣開關，共用高壓管，輸氣管，若干個噴氣咀；通過進氣管在高壓氣罐內貯存足夠供噴氣咀噴吹的氣壓源；高壓氣罐另一端設的高壓管上依次串連有若干個掌控噴吹開、關和噴吹間隔時間的脈沖空氣開關；根據滾筒篩篩選物料的具體情況，設置脈沖空氣開關的噴吹開啟和關閉時間及與其相鄰脈沖空氣開關的工作間隔時間；使得脈沖空氣開關依次單獨進行設定間隔時間內的限時噴吹，并使得所有脈沖空氣開關循環使用。噴吹高壓氣流通過輸氣管輸送到其端部均布的若干個噴氣咀內，形成對滾筒篩篩網的垂直噴吹，以吹去滾筒篩篩網上的堵塞物料。實現清理或者防止篩網堵塞的目的。

帶敲擊清網裝置的滾筒篩 645

 0

本實用新型公開了一種帶敲擊清網裝置的滾筒篩，包括滾筒篩網、機殼和敲擊機構，滾筒篩網安裝在機殼中，所述敲擊機構包括清網軸、轉動板、敲擊錘和傳動桿，所述清網軸的兩端安裝有軸承座，機殼的頂壁設置有安裝座，軸承座通過螺栓與安裝座固定連接，所述清網軸上焊接有法蘭盤，轉動板與法蘭盤固定連接，敲擊錘安裝在轉動板的另一端與滾筒篩網外表面對應，傳動桿安裝在清網軸的一端，傳動桿的另一端設置有固定軸，固定軸上設置有滾輪，所述滾筒篩網外表面沿圓周方向設置有環形滾道；本實用新型結構設計新穎，不影響滾筒篩正常工作，而且改造成本小，在滾筒篩網滾動中擊打篩網，從而使卡在篩孔中的物料被彈出，防止篩孔堵塞。
