貴州銅仁有色金屬火法冶金技術理論與應用

電解錳渣微波堿熔活化制備高吸附量沸石的方法 854

 0

本發明涉及一種電解錳渣微波堿熔活化制備高吸附量沸石的方法，屬于冶金固體廢物資源化利用技術領域。將電解錳渣粉碎后，采用電解錳陽極液配制成料漿，浸出10～60min，固液分離后，得到的固體為富硅錳渣；將得到的富硅錳渣與活化劑混合均勻后置于石墨坩堝中，然后將載有物料的坩堝置于微波反應器中加熱焙燒，取出冷卻至室溫并磨細至過150目篩得到焙砂；于得到的焙砂中加入氫氧化鈉稀溶液并混合均勻，然后向其中逐滴加入鋁酸鈉溶液，升溫快速攪拌，靜置得到晶化漿液；將得到的晶化漿液過濾、洗滌至中性、干燥得到高吸附量沸石。本方法工藝簡單、條件溫和、綠色節能，還可以回收錳，真正實現了電解錳渣的資源化利用，具有很好的經濟和環境效益。

從冶金廢渣中綜合回收汞硒的方法 776

 0

本發明公開了一種從冶金廢渣綜合回收汞硒的方法，屬于冶金領域。包括：將冶金廢渣粉碎至130~150μm，配入生石灰量為冶金廢渣的10-30%，在750℃~900℃下焙燒6-8小時；含汞蒸氣先布袋收塵后進行旋風收塵，汞蒸氣采用二段冷凝設備冷凝回收汞，汞炱灰和尾氣吸附填料返冶金廢渣重新利用，該步驟中無污染物排放；含硒渣采用鹽酸與氯酸鈉物質的量為2 : 1的氧化液浸出，液固比為2 : 1，浸出液中Hg2+、Fe2+、Ca2+、Mg2+分別分析其含量，采用各離子含量總和1：1量的硫化鈉進行沉淀過濾除去，采用鹽酸羥胺還原2小時，將沉淀洗滌后得單質硒。本發明提取率高，易于實現工業化生產。

高溫旋轉焙燒多元含汞危險固廢物回收汞的方法 1213

 0

本發明公開了一種高溫旋轉焙燒多元含汞危險固廢物回收汞的方法，屬環保、冶金領域。包括如下步驟：將多元含汞固廢物，即有色冶金渣、煙道灰、廢觸媒破碎為130~150μm；配入含汞固廢物總量20~40%的生石灰，不斷攪拌，溫度為70~90℃，時間為2h，該步驟使汞的化合物轉變為氧化汞；采用高溫旋轉爐進行焙燒，焙燒溫度為750~850℃，時間為2~8h，使氧化汞分解變為汞蒸氣；采用旋風收塵后再進行布袋收塵，對含汞蒸氣進行除塵；采用管式冷凝設備將汞蒸氣進行兩級冷凝回收，并冷凝收集在集汞槽內；采用填料吸附塔回收含汞尾氣。本發明能解決多元含汞固廢物堆放困難，污染環境，并回收汞，提高其經濟價值。

氧化鎳礦熔融還原硫化生產低冰鎳的方法 5778

 0

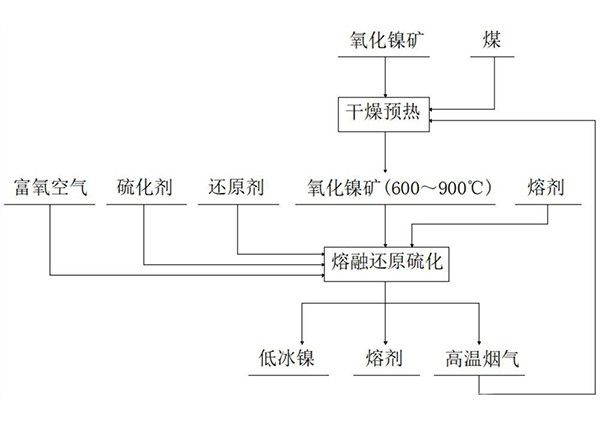

氧化鎳礦熔融還原硫化生產低冰鎳的方法，其特征在于，包括：(1)干燥預熱：將氧化鎳礦進行干燥預熱，產出溫度為600～900℃的熱態氧化鎳礦；(2)熔融還原硫化：將干燥預熱后的氧化鎳礦、熔劑連續加入熔煉爐熔池內；將還原劑、硫化劑、富氧空氣噴入熔煉爐內熔池反應區，控制富氧空氣對還原劑的氧氣過剩系數α為0.3～0.4；控制爐內溫度為1400～1550℃，熔煉爐內加入的物料在熔融狀態下發生還原硫化反應，產出低冰鎳和爐渣。
