北京有色金屬加工技術理論與應用

鋰鑭鈦氧LLTO復合固態電解質材料及其合成方法 1115

 0

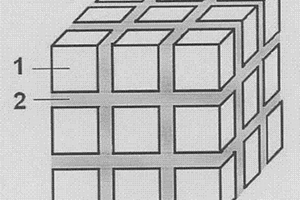

本發明提供一種含無定形硅氧化物晶界層的鋰鑭鈦氧(LLTO)復合固態電解質材料及其合成方法,屬于鋰離子電池領域。其特征在于:在材料晶粒1間的晶界處含有無定形納米硅氧化物層2的復合陶瓷,并且采用濕化學方法實現了該無定形納米硅氧化物晶界層2的引入,該濕化學方法使用廉價的有機硅化物作為添加物加入到鋰鑭鈦氧固態電解質材料中,在硅含量為1～10%時,經過燒結即可合成得到的這種含硅氧化物晶界層的鋰鑭鈦氧復合固態電解質材料。其晶界電導率得到顯著的提高,從而提高了材料的總電導率。本復合固態電解質材料制備過程簡單易操作,且大大縮短了實驗周期、降低了合成溫度、節省了能耗和生產成本。

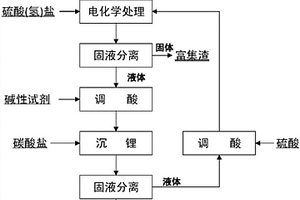

回收含鋰電池廢料中鋰的方法 1109

 0

本發明提供了一種回收含鋰電池廢料中鋰的方法。所述方法包括以下步驟：(1)將含鋰電池廢料與鹽的水溶液混合得到原料漿料，對原料漿料進行電化學處理，固液分離，得到的液體為含鋰凈化液；(2)將步驟(1)所述含鋰凈化液的pH調至7以上，加入碳酸鹽進行沉鋰反應，反應后固液分離，得到的固體為碳酸鋰。本發明提供的方法流程短、操作簡單、反應過程綠色清潔，整體流程無任何廢物排放；用電化學處理一步實現了傳統工藝的浸出?沉淀?分離過程，降低了生產成本；鋰的回收選擇性高達99％，單次回收率達95％以上，所得產品純度達到電池級碳酸鋰要求；同時實現了其他金屬組分的高值化轉化。

鋰離子電池正極材料硅酸釩鋰的制備方法 794

 0

本發明公開了屬于能源材料制備技術領域的一種鋰離子電池正極材料硅酸釩鋰的制備方法。其制備方法是先將鋰源、釩源、硅源及碳源通過溶膠凝膠反應制成前驅體,干燥后在惰性和還原氣氛保護下,經過600-900℃高溫熱處理8-48小時得到硅酸釩鋰粉體。所得硅酸釩鋰粉體由納米級顆粒組成,導電性好,比容量高。1C倍率時,3-4.8V充放電范圍內可逆比容量大于160MAH/G,1.5-4.8V充放電范圍內可逆比容量大于285MAH/G,且循環性能優良,具有應用前景。

形貌可控的納米鈦酸鋰復合材料及其制備方法以及鋰離子電池 1062

 0

本發明涉及一種形貌可控的納米鈦酸鋰復合材料及其制備方法及采用該材料制成的鋰離子電池，制備方法包括：(1)將鋰源和鈦源均勻混合，將所得混合物燒結，破碎，得鈦酸鋰復合材料前軀體；(2)將鈦酸鋰復合材料前軀體加入到分散介質中并加入有機碳源，研磨直至所得混合物中鈦酸鋰復合材料前軀體的粒徑達納米級，得到鈦酸鋰復合漿料；(3)將鈦酸鋰復合漿料干燥，破碎，燒結，即得產品。本發明通過對鈦酸鋰復合材料前驅體研磨至納米級粒徑和二次燒結工藝的調整，可有效的控制產品粒度分布，改變顆粒形貌；另外，還可選用摻雜、碳層包覆、氧化物包覆多種手段實現對碳酸鋰材料的復合改性，從而改進鈦酸鋰材料的容量、倍率、循環等方面的性能。

鋰電池負極以及鋰電池 886

 0

本發明涉及鋰電池領域，公開了一種鋰電池負極以及一種鋰電池，該負極包括相鄰的多孔薄膜層和鋰電池負極材料層，相對于厚度為100μm的鋰電池負極材料層，所述多孔薄膜層的厚度為10?200μm，其中，所述多孔薄膜層的制備方法包括：將多孔材料粉末與粘結劑成型，其中，所述多孔材料粉末的比表面積為10?3000m²/g，孔容為0.01?3cm³/g，具有孔徑為1?100nm的納米孔分布。本發明提供的鋰電池負極可以有效避免鋰枝晶生長，具有較長的循環壽命。另外，本發明提供的鋰電池負極，無需額外的集流體，避免了附加的集流體重量造成電池質量增大，從而使能量密度下降。

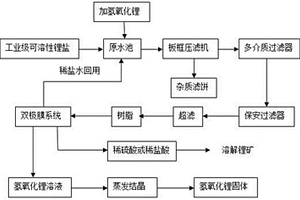

工業級可溶性鋰鹽制備氫氧化鋰的方法 834

 0

本發明提供了一種工業級可溶性鋰鹽制備氫氧化鋰的方法，屬于氫氧化鋰制備領域。本發明以工業級可溶性鋰鹽為原料制備氫氧化鋰，通過調節pH值、板框過濾、多介質過濾、超濾和螯合樹脂吸附處理除去工業級可溶性鋰鹽中的雜質、鈣、鎂、鋁、鐵等離子，板框過濾能夠將固體和液體分離，多介質過濾用于去除懸浮物、膠體、有機物等，超濾能進一步降低殘留的COD、懸浮物和大分子溶解物的含量，實現對液體的凈化和分離，螯合樹脂使液體中高價離子含量達到雙極膜進水要求，預電解液中的陰離子向酸室遷移，與雙極膜陽膜面分解出的氫離子結合生成稀酸，預電解液中的鋰離子向堿室遷移，與雙極膜陰膜面分解出的氫氧根離子結合生成氫氧化鋰。

鋰離子電池用空心球形富鋰錳基正極材料的制備方法 812

 0

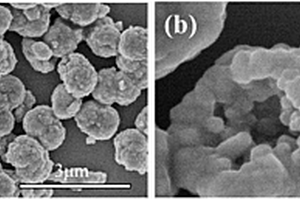

本發明公開了一種鋰離子電池用空心球形富鋰錳基固溶體正極材料(Li1.2Mn0.54Ni0.33Co0.33O2)的制備方法，采用碳微球做模板，結合水熱輔助均勻共沉淀的方法后經高溫煅燒制備得到空心球形富鋰錳基固溶體(Li1.2Mn0.54Ni0.13Co0.13O2)鋰離子電池正極材料。本發明使用一定量的十六烷基三甲基溴化銨(CTAB)、蔗糖、和不同化學計量比的MnCl2.4H2O、CoCl2.6H2O、Ni(NO3)2.6H2O物質，通過溶劑熱方法獲得前驅體物質；再經過其與碳酸鋰混合，低溫預燒后經高溫煅燒，得最終產物。這種空心球形結構的鋰離子電池正極材料縮短了鋰離子的擴散傳輸路徑，有效的提高材料的離子和電子傳輸效率，具有優異的電化學性能。本發明制備方法工藝簡單，操作簡便，易于實現工業化生產，可用于鋰離子電池。

尖晶石型錳酸鋰或鎳錳酸鋰的制備方法 839

 0

本發明實施例公開了一種尖晶石型錳酸鋰或鎳錳酸鋰的制備方法，包括：將鋰源、物質M及基底材料混合，獲得前驅體；將前驅體煅燒處理，得到目標產物；所述物質M包括錳源，或所述物質M包括錳源和鎳源；且在所述物質M包括錳源的情況下，所述目標產物為尖晶石型錳酸鋰；在所述物質M包括錳源和鎳源的情況下，所述目標產物為尖晶石型鎳錳酸鋰；所述基底材料為具有中空結構的植物纖維，優選為：木漿纖維及棉漿粕中的至少一種，且基底材料的重量不低于鋰源及物質M總重量的1％。該方案保證了在煅燒過程中，不同位置的前軀體能夠更均勻的接觸到氧氣，從而使得尖晶石型錳酸鋰或鎳錳酸鋰結構一致性好。

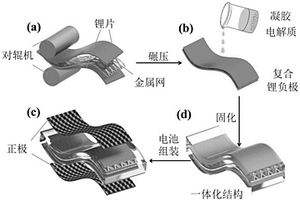

基于凝膠電解質-鋰負極一體結構的鋰空氣電池制備方法 1141

 0

本發明屬于鋰電池器件技術領域，涉及一種基于凝膠電解質?鋰負極一體化結構的鋰空氣電池制備方法，所制備的鋰空氣電池包括柔性多孔金屬片、兩個鋰片、兩個正極以及凝膠電解質，柔性多孔金屬片上焊接有極耳形成負極集流體，柔性多孔金屬片位于兩個鋰片之間且植入兩個鋰片形成復合鋰負極，凝膠電解質包裹復合鋰負極，形成凝膠電解質?鋰負極一體化結構，正極和凝膠電解質?鋰負極一體化結構組裝成鋰空氣電池。本發明解決了柔性鋰空氣電池鋰負極疲勞易斷裂、暴露在空氣中存在安全隱患、電解質和鋰負極不能充分接觸以及彎折過程中易分離的問題。

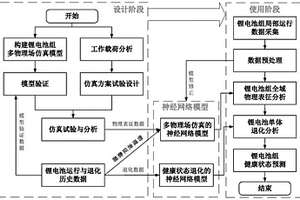

基于多物理場仿真與神經網絡的鋰電池組健康狀態在線預測方法 1125

 0

本發明涉及一種基于多物理場仿真與神經網絡的鋰電池組健康狀態在線估計方法，步驟包括：構建鋰電池組多物理場仿真模型，通過工作載荷分析，開展鋰電池組多物理場仿真試驗、模型驗證與分析；基于仿真試驗分析結果，結合實驗數據，構建并訓練面向鋰電池組健康狀態預測的神經網絡模型，包括面向多物理場仿真和健康狀態退化的神經網絡模型；在鋰電池組使用階段，采集并處理局部運行數據，應用神經網絡模型進行全域物理表征分析以及鋰電池單體退化分析，進而預測鋰電池組健康狀態。該方法融合了基于模型和基于數據方法的優點，能夠實現快速在線的鋰電池組健康狀態預測。

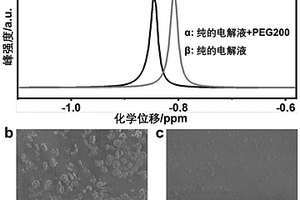

金屬鋰二次電池用電解液以及使用該電解液的金屬鋰二次電池 828

 0

本發明公開了一種含有多個連續乙二醇結構的分子作為金屬鋰二次電池用電解液添加劑以及使用含有該添加劑電解液的金屬鋰二次電池。所述金屬鋰二次電池用電解液由鋰鹽、非水溶劑和含多個連續乙二醇結構的分子的添加劑構成，所述含多個連續乙二醇結構的分子作為添加劑時，其質量相對于非水溶劑體積的比值優選為0.1?10mg/mL。本發明通過選取含有特定量的特定添加劑成分的電解液，能夠有效的增加充放電早期鋰沉積時的成核位點，使得鋰的沉積更加均勻，從根源上抑制了金屬鋰二次電池在充放電循環中鋰枝晶的生長，從而顯著提高了金屬鋰二次電池的循環性能和安全性。

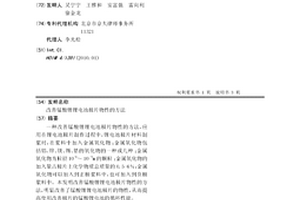

改善錳酸鋰鋰電池極片物性的方法 862

 0

一種改善錳酸鋰鋰電池極片物性的方法,應用在鋰電池極片制作過程中,鋰電池極片材料制漿時,在漿料中加入金屬氧化物;金屬氧化物包括鋁、鋅、鎂、錫、鋯的氧化物的一種或幾種;金屬氧化物為粒徑10-6～10-9m的顆粒;金屬氧化物的加入量占極片上化學物質總質量的0.5-6%;金屬氧化物可以加入到正極漿料中,也可加入到負極漿料中。本發明改善錳酸鋰鋰電池極片物性的方法,明顯改善了錳酸鋰鋰電池極片的物性,從而提高使用改善極片的錳酸鋰電池的循環性能。

無機隔膜型鋰離子電池的制備方法、電芯及鋰離子電池 838

 0

本發明提供了一種無機隔膜型鋰離子電池的制備方法、電芯及鋰離子電池，包括以下步驟：選取不同粒徑的氧化鋁粉末，溶解后與粘結劑及分散劑溶液以一定的質量比混合后形成漿料，按照預設的涂覆條件，將漿料涂覆在電池極片的兩面上，涂覆完成后收卷、裁片，得到復合電極片，再將復合電極片與正負極片進行裝配，制成電芯；對電芯進行包扎固定、封裝、灌注電解液和化成制成鋰離子電池。本發明選用氧化鋁陶瓷粉末制備鋰離子電池，由于氧化鋁陶瓷粉末對HF具有清除作用，可以防止高溫下電極被破壞，減少容量衰減，從而有利于提高鋰離子電池的耐高溫性能。

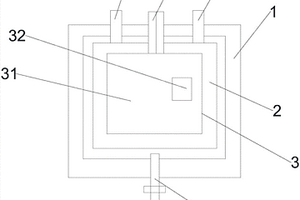

軟包鋰電池及軟包鋰電池除水方法 678

 0

本發明公開了一種軟包鋰電池，所述軟包鋰電池包括鋁塑膜包裝、電芯、加熱裝置，所述電芯和加熱裝置被包裹在鋁塑膜包裝內，且電芯的正極、負極、加熱裝置的接入電極的接入端置于鋁塑膜包裝外；所述鋁塑膜包裝的邊沿還封裝有連通鋁塑膜包裝內部和外部的管路結構；所述加熱裝置包括發熱模塊和溫度傳感模塊，所述溫度傳感用于在通電后對發熱模塊進行溫度上的控制。另一方面，本發明還提供了一種對所述軟包鋰電池的除水方法。通過采用本發明提供的軟包鋰電池并通過本發明所述的方法可以大幅度降低封裝后軟包鋰電池內部的水分，從而有效的提高電池的綜合性能。同時避免了使用大容量大功率的烘箱進行干燥作業，更加節能和環保。

利用廢舊鋰離子電池回收制備鈷酸鋰的方法 809

 0

本發明涉及一種利用廢舊鋰離子電池回收制備鈷酸鋰的方法，屬于電極材料 的回收與循環再利用技術領域。該方法將廢舊鋰離子電池依次經過消電、拆分、 粉碎、NMP處理、煅燒，得到廢舊LiCoO2材料；然后將LiCoO2材料球磨，并 加入天然有機酸和雙氧水，得到Li+、Co2+的溶液。過濾后加入鋰鹽或鈷鹽，用 水浴加熱；然后在溶液中滴加氨水制備干凝膠；而后進行二次煅燒得到鈷酸鋰 電極材料。本發明實現了廢舊電池電極材料的電化學性能循環再生，效果明顯 且簡單易行；在酸浸過程中使用的天然有機酸對儀器設備的損害小，具有環保、 高效、低成本、工藝簡單、回收率高、可工業化推廣的優點。

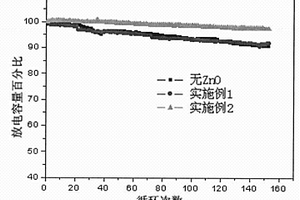

通過改善極片物性來提高錳酸鋰鋰離子動力電池性能的方法 720

 0

一種通過在錳酸鋰鋰離子電池極片制作過程中加入金屬氧化物MO(M為AL、ZN、MG、SN、ZR等金屬)來改善極片的物性,從而提高鋰離子動力電池性能的方法,其中金屬氧化物MO占極片上化學物質總質量比的0.5%～6%。通過這種改善極片物性的方法可以明顯提高錳酸鋰鋰離子動力電池的性能。

金屬鋰電池的復合涂層隔膜及其制備方法和相應的鋰電池 928

 0

本發明涉及一種用于鋰電池的復合涂層隔膜及其制備方法和相應的鋰電池。該復合涂層隔膜包括：基膜；設置于基膜上的固態電解質涂層；以及，設置在所述固態電解質涂層上的親鋰氧化物涂層；其中，所述固態電解質涂層包含能與鋰枝晶反應的固態電解質，所述親鋰氧化物涂層包含能與鋰金屬通過原位電化學或化學反應形成鋰合金的親鋰氧化物。對于本發明的復合涂層隔膜，通過設定于隔膜上的特定成對涂層，使得在均勻化鋰離子流的同時，有效地抑制鋰枝晶增長，從而提高電池安全性，并且制備方法簡單，易于工業化推廣和生產。當本發明的鋰電池中采用含氟電解液時，本申請所涉及的涂層與含氟電解液的聯用使得鋰電池具有極其優異的安全快充效果。

鈷酸鋰材料及其制備方法、鋰離子電池、電子設備 784

 0

本公開提供了一種鈷酸鋰材料及其制備方法、鋰離子電池、電子設備。獲取可燒結的模板，模板設有第一孔道；獲取包括鋰鹽、鈷鹽以及絡合劑的溶膠溶液；將模板浸入溶膠溶液中，對溶膠溶液加熱，使溶膠溶液濃縮形成附著于模板的鈷酸鋰前驅體，且附著于第一孔道內壁的至少部分鈷酸鋰前驅體包括沿第一孔道形成的第二孔道；對附著有鈷酸鋰前驅體的模板進行燒結處理，去除模板，得到包括第三孔道的鈷酸鋰材料?；阝捤徜嚥牧习ǖ谌椎?，改善了包括該鈷酸鋰材料的鋰離子電池的充電倍率，加快鋰離子電池的充電速度，滿足人們對鋰離子電池及電子設備的快速充電要求。

鋰硫電池正極活性物質及其制備方法以及正極材料、正極及其制備方法和鋰硫電池 759

 0

本發明涉及鋰硫電池正極材料技術領域，公開了鋰硫電池正極活性物質及其制備方法、鋰硫電池正極材料、鋰硫電池正極及其制備方法以及鋰硫電池。所述鋰硫電池正極活性物質為復合材料，所述復合材料含有石墨烯、單質硫和碳包覆鎳納米材料。本發明所述正極活性物質的制備方法簡單、成本低，制得的鋰硫電池正極材料有效抑制了多硫離子中間產物在電池反應過程中的“穿梭效應”，同時可以催化含硫物質的電化學轉化，為電化學反應提供活性位點，提高了活性硫的利用率。采用本發明所述正極活性物質制備的正極得到的鋰硫電池具有高比容量和長循環壽命。

廢舊磷酸鐵鋰電池循環利用制備磷酸鐵鋰正極材料的方法 961

 0

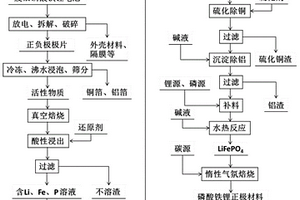

一種廢舊磷酸鐵鋰電池循環利用制備磷酸鐵鋰正極材料的方法。1)將廢舊磷酸鐵鋰電池置于鹽水中浸泡，充分放電后拆解，得到正負極極片；2)極片經破碎、冷凍、沸水浸泡、振動篩分后，分選出活性物質和銅箔、鋁箔；3)對分選出的活性物質進行真空焙燒；4)對真空焙燒后的活性物質進行酸性浸出，得到含有Li、Fe、P的溶液及不溶渣；5)浸出液采用硫化除銅和磷酸鋁沉淀除鋁的方式，除掉其中殘余的銅雜質和鋁雜質；6)向浸出液中補加鋰源和磷源后進行水熱反應，得到再生的磷酸鐵鋰材料；7)混入碳源后，進行高溫焙燒處理，得到包碳的磷酸鐵鋰正極材料。本發明工藝流程短，再生得到的磷酸鐵鋰正極材料電化學性能優異，有效利用了廢舊磷酸鐵鋰電池中有價元素。

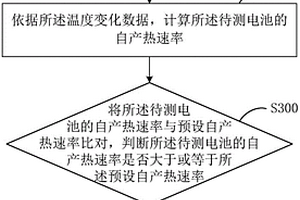

電池析鋰檢測方法與電池死鋰檢測參數的計算方法 1061

 0

本申請涉及一種電池析鋰檢測方法和電池死鋰檢測參數的計算方法，其中，所述電池析鋰檢測方法包括：獲取所述待測電池的溫度變化數據；依據所述溫度變化數據，計算所述待測電池的自產熱速率；將所述待測電池的自產熱速率與預設自產熱速率比對，判斷所述待測電池的自產熱速率是否大于或等于所述預設自產熱速率；若所述待測電池的自產熱速率大于或等于所述預設自產熱速率，則確定所述待測電池內部產生死鋰。本申請提供的電池析鋰檢測方法，不依賴于待測電池析鋰時或析鋰后一兩個循環內的信號，可以準確地檢測出長期存在于所述待測電池內部的死鋰，檢測準確且適用范圍廣。

金屬鋰負極的制備方法及磷酸鐵鋰電池 1051

 0

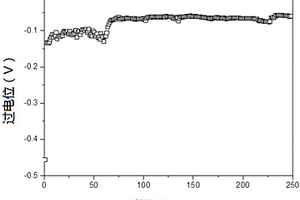

本發明提供了一種金屬鋰負極的制備方法及磷酸鐵鋰電池，包括以下步驟：（1）將鋁鹽和鋰鹽分散在有機溶劑中，得到鋁鹽、鋰鹽和有機溶劑的混合溶液；（2）將經預處理過的金屬鋰片浸泡在所述步驟（1）中得到的溶液中，浸泡一段時間后，取出干燥即可得到金屬鋰負極。本發明通過將金屬鋰片浸泡在鋁鹽和鋰鹽形成的溶液中，以在金屬鋰片表面形成一層保護膜，可以顯著穩定鋰的均勻沉積，從而有利于抑制鋰枝晶的形成。此外，制備工藝簡單，易于調控，所使用的都是常規設備，原材料易得，成本低廉，安全無污染，適于大規模生產。

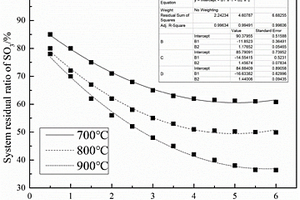

酸法鋰渣粉的脫硫方法及其脫硫鋰渣粉的應用 937

 0

本發明涉及脫硫鋰渣粉技術領域，尤其涉及一種酸法鋰渣粉的脫硫方法及其脫硫鋰渣粉的應用。本發明提供的所述酸法鋰渣粉的脫硫方法，包括以下步驟：將酸法鋰渣粉和肥煤粉混合，進行熱處理，得到脫硫鋰渣粉。本發明將所述酸法鋰渣粉進行熱處理，一方面增強了鋰渣粉的活性，通過與肥煤粉混合并將進行熱處理，可以將所述酸法鋰渣粉中的三氧化硫含量降低至混凝土摻合料標準以下，并能夠成功的將脫硫處理后得到的脫硫鋰渣粉應用到混凝土中，對混凝土性能無害，同時可減少10％～60％的水泥用量。同時，還解決了鋰渣固廢堆積的問題，也起到了保護環境、節約資源的作用。

從磷酸鐵鋰提鋰渣中回收磷酸鐵的方法以及其應用 1110

 0

本申請公開了一種從磷酸鐵鋰提鋰渣中回收磷酸鐵的方法以及其應用，涉及鋰電池技術領域，包括以下步驟：（1）將磷酸鐵鋰提鋰渣與水的混合漿料中加入還原劑進行還原浸出反應，獲得浸出渣b以及含磷元素和鐵元素的浸出液a；（2）將所述浸出液a中加入氧化劑進行沉淀反應，獲得磷酸鐵漿料；（3）獲得所述磷酸鐵漿料的固相物料，將所述固相物料經洗滌、煅燒后，即得所述磷酸鐵。本申請實現了磷酸鐵鋰提鋰渣綜合利用制備電池用磷酸鐵，具有浸出條件溫和、磷元素和鐵元素的浸出率高且沉淀率高以及產品純度高的優點。

利用鋰輝石提鋰廢渣制備葉臘石的方法 949

 0

一種利用鋰輝石提鋰廢渣制備葉臘石的方法，以鋰輝石硫酸焙燒后水浸提鋰工藝過程中所得最終固體廢渣為原料，經除雜漂白和煅燒兩個過程制備葉臘石。首先，將廢渣與水按質量比1∶(3～8)的比例混合，向其中加入廢渣質量3％～5％的H₂O₂溶液，常溫反應1～2h；再向其中加入廢渣質量2.5％～4.5％的次硫酸鈉和2％～5％質量的草酸，在55～95℃下反應1～2h，過濾、洗滌得濾餅。濾餅干燥后按質量比1∶0.2～0.5加入鋁礬土于600～950℃下煅燒1～2h，得葉臘石。該方法充分利用鋰輝石提鋰過程中剩余廢渣中的主要組分，變廢為寶增加經濟效益，且能有效解決現有礦石鋰加工行業固廢環境相容性問題。

有機磷化合物的用途、鋰離子電池電解液及鋰離子電池 1132

 0

本發明提供了一種有機磷化合物的用途、鋰離子電池電解液及鋰離子電池。所述有機磷化合物具有式I所示結構，用作電解液添加劑。所述鋰離子電池電解液包括鋰鹽、添加劑和有機溶劑，所述添加劑選自所述有機磷化合物中的一種或至少兩種的組合。所述鋰離子電池包括正極、負極和所述鋰離子電池電解液。所述有機磷化合物能夠增大電解液整體的氧化電位，拓寬電解液的電化學窗口，且其不通過自我的優先氧化分解在正極表面形成固態電解質界面膜，而是吸附在正極表面，抑制正極材料的溶出及正極材料與溶劑、電解質之間的氧化還原反應，含有該有機磷化合物的鋰離子電池具有良好的高壓循環穩定性。

用于鋰離子電池正極的鈷酸鋰及其制備方法 776

 0

本發明公開了一種用于鋰離子電池正極的鈷酸鋰及其制備方法。本發明制備的鈷酸鋰，比例式為LixCoyMzO2，M是Co以外的過渡金屬元素或者堿土類金屬元素的一種或兩種，以S表示鈷酸鋰中除鋰、鈷以外所有金屬元素的平均化合價，則該正極材料鈷酸鋰中四種元素的摩爾比為x : y : z : 2，且+2≤S< +2.5，0.9≤x≤1.1，0.8≤y≤1.1，x+3y+S×z＝4。本發明制備的鈷酸鋰具有大體積容量密度、高安全性、穩定的充放電循環性能和高壓實密度。

鋰離子儲能器件的預嵌鋰方法 1146

 0

本發明公開了一種鋰離子儲能器件的預嵌鋰方法。該鋰離子儲能器件采用鋰離子儲能器件的負極接外電源負極，金屬鋰電極接外電源正極，并且金屬鋰電極與負極集流體相對放置的擺放方式，同時采用恒電流和恒電壓充電的方式進行預嵌鋰，這種方法大大縮短了預嵌鋰過程的時間，提高了嵌鋰效率，并且可以克服極化現象的影響，消除負極析鋰現象。

鋰離子電池正極材料硼酸鐵鋰及其制備方法 790

 0

本發明公開了一種鋰離子電池正極材料硼酸鐵鋰的制備方法，該方法包括以下步驟：（1）將硼源水溶液或懸浮液、鋰源水溶液或懸浮液和三價鐵源水溶液或懸浮液依次加入碳源水溶液中，得到混合溶液；（2）將步驟（1）中得到的混合溶液干燥，得到硼酸鐵鋰前驅體；（3）將步驟（2）中得到的硼酸鐵鋰前驅體在惰性氣氛保護下進行煅燒。本發明還提供了一種鋰離子電池正極材料硼酸鐵鋰，該硼酸鐵鋰為根據本發明提供的制備方法制備得到。采用本發明提供的制備方法合成的硼酸鐵鋰的顆粒直徑在40-500nm之間，顆粒的分散性好，循環穩定性好，比容量大，能夠滿足鋰離子電池實際應用的需要。

可避免脹氣的鈦酸鋰基鋰二次電池 866

 0

本發明提供一種負極采用鈦酸鋰或者其改性材料的鋰二次電池，其特征是該類鋰離子二次電池的電解液中含有能在鈦酸鋰電極表面形成固體電解質中間相(SEI膜)的功能添加劑，形成的SEI膜能夠避免鈦酸鋰電極與電解液的直接接觸，阻止了電解液由于和鈦酸鋰接觸而在充放電過程中產生的分解，從而抑制了鈦酸鋰電池中電解液的分解產生氣體的行為，在運輸、貯存、工作的工程中，不產生傳統的鈦酸鋰基鋰離子二次電池的脹氣現象，使得該類鋰離子電池的使用性能和壽命大大提高。
