遼寧鞍山有色金屬火法冶金技術理論與應用

PQF連軋機側方基準面用快速修復裝置 651

 0

本實用新型涉及一種PQF連軋機側方基準面用快速修復裝置，包括刀盤、機床本體、水平螺桿、水平驅動電機、機座、水平滑塊；牌坊滑軌上滑動連接有機座，機座底部固定連接有水平滑塊，水平滑塊與水平螺桿螺紋連接，水平螺桿由水平驅動電機驅動轉動；機座上固定連接有機床本體，機床本體上滑動連接有進給箱，進給箱能夠在機床本體上上下滑動，進給箱上連接有刀盤，進給箱帶動刀盤水平移動。優點是：采用微型三維機構帶動刀盤移動，保證基準面修復的精度，又能最大限度的提升效率。與人工修復相比，能夠保證連軋機精度的同時極大的提高修復效率，降低勞動強度，縮短修復時間。

型鋼軋機下輥系二次軸向鎖緊裝置 531

 0

本實用新型涉及一種型鋼軋機下輥系二次軸向鎖緊裝置，包括二次鎖緊液壓缸、連桿一、連桿二、連桿三、連桿四、扳手一、扳手二、扳手三、左旋螺母和右旋螺母。與現有技術相比，其有益效果是：在原下輥系鎖緊裝置的基礎上，取消原鎖緊裝置鎖緊螺母墊圈與鎖緊塊之間留有的間隙，可實現下輥鎖緊板螺栓具有自動鎖緊與松開功能的同時，保證在正常軋制時下輥系無間隙鎖緊，解決了因間隙引起軸向竄動導致鎖緊失效問題，提高了軋機工作的可靠性，減少了飛邊、曲翹等缺陷產生的幾率，提高了軋制產品的精度和成材率。

緩解和判斷軋機導位夾緊缸內部連接螺栓失效的裝置 1115

 0

本實用新型涉及一種緩解和判斷軋機導位夾緊缸內部連接螺栓失效的裝置，在軋機導位夾緊缸的缸體外部增加外置連接件，外置連接件包括外部螺桿，外部螺桿連接在軋機導位夾緊缸上部的過渡法蘭和軋機導衛夾緊缸的底壓蓋之間，外部螺桿圓周布置，外部螺桿的上部與過渡法蘭螺紋連接，并通過鎖緊螺母鎖緊，外部螺桿的下端穿過軋機導衛夾緊缸的底壓蓋，在外露的外部螺桿上套裝碟簧，碟簧下方由緊固螺母鎖緊，緊固螺母的下方設置防松螺母。本實用新型外置連接件能夠分解導位的重力，緩解軋機導位夾緊缸內部連接螺栓疲勞及斷裂。并可以通過外置連接件狀態判斷軋機導位夾緊缸內部連接螺栓是否出現失效情況。

PQF連軋機機架齒接手防脫裝置 768

 0

本實用新型涉及一種PQF連軋機機架齒接手防脫裝置，包括擋板、轉軸、擺桿、軸座、支撐板，支撐板與機架通過轉軸轉動連接，擺桿一端與支撐板固定連接，另一端與軸座鉸接；支撐板與擋板固定連接，所述的擋板頂部為U型口；軸座固定連接在C型擺臂上。優點是：結構簡單合理，可有效阻止軋輥齒接手脫離機架，擋板帶有U型口，在齒接手內固定螺絲剪切斷裂的情況下有效的將齒接手卡住，并能夠加大與齒接手的接觸面積；擋板頂部與齒接手之間留有空隙，在正常工作狀態可以有效避免擋板與軋輥齒接手和連桿的剮蹭，避免了對齒接手和連桿的磨損。

連鑄機的連鑄輥加工用打磨裝置及其使用方法 771

 0

本發明公開了一種連鑄機的連鑄輥加工用打磨裝置及其使用方法，包括支撐座，所述支撐座頂部的左側固定安裝有第一豎板，所述第一豎板的右側并位于支撐座的上方設置有第二豎板，所述第一豎板和第二豎板的頂部均設置有頂板，所述頂板的內部開設有調節槽，所述調節槽的內部滑動連接有調節塊，所述調節塊的底部固定安裝有調節軸，所述調節軸的內部通過管道貫穿安裝有吸塵罩，所述吸塵罩位于頂板的下方。本發明通過在打磨位置的上方增加吸塵結構能對打磨過程中產生的粉塵進行吸收，而且連鑄輥在支撐座上方能快速的固定，還能根據連鑄輥長度的大小對夾緊位置進行調節，以便適用于不同長度的連鑄輥，提高打磨加工效率。

小型型鋼軋機軋輥吊運托架 930

 0

一種小型型鋼軋機軋輥吊運托架，包括底座、輥頭支架、支柱、吊環，所述輥頭支架為兩個分別固定在底座兩端位置，所述支柱最少為四個，兩兩對稱固定在底座上并在兩個輥頭支架的外端，所述吊環固定在支柱上或固定在底座上，所述輥頭支架上設有與軋輥輥頭半徑相匹配的弧形凹槽。與現有技術相比，本實用新型的有益效果是：本實用新型一種小型型鋼軋機軋輥吊運托架，用于安放小型軋輥，可以用于軋輥的吊裝運輸作業，可調整使用地點，尤其可運至車輛上，也可以固定在軋輥存放場地，可多層多排布置，可以防止小型軋輥滾動碰撞，保證孔型和軋輥質量，消除安全風險。

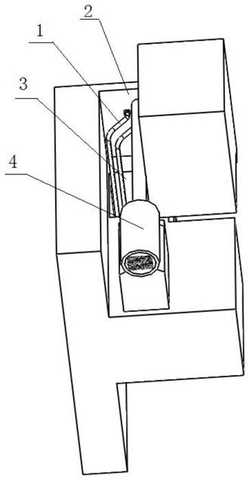

軋機彎輥系統液壓管路結構 694

 0

本實用新型涉及一種軋機彎輥系統液壓進油管路結構，進油管路沿彎輥缸外部的管路豎井設置，進油管路由上至下包括依次連接的上部法蘭、冷彎接頭體、豎直柔性管路、變徑接頭體、下部法蘭，上部法蘭與設置在輥道電機下方的彎輥缸進油口連接，上部法蘭通過冷彎接頭體與豎直柔性管路傾斜圓滑過渡連接，豎直柔性管路下端通過變徑接頭體及下部法蘭外接輸油管道。本實用新型吸收、消除部分管路壓力沖擊，避免管路法蘭本體開裂及焊口開裂的事故發生，避免液壓油泄漏消耗及環境污染，減少事故停機時間，節約維護成本，使厚板精軋機彎輥伺服控制系統穩定、高效運行，提高厚板軋機生產效率。

連鑄機溝槽內壁結晶器銅板生產方法及采用的電鍍槽結構 613

 0

本發明提供了連鑄機溝槽內壁結晶器銅板生產方法及采用的電鍍槽結構，該方法是先在結晶器銅板的內壁上刻劃出溝槽，然后通過電鍍加鍍耐磨層，當電鍍槽電鍍液開始回流后，以3?100mL/min的速率向鍍液貯藏槽中添加溴化物，所述溴化物按照溴化物：水＝1?3：6?9的比例配置溶液。本發明對溝槽結晶器銅板的溝槽結構進行優化，同時采用特殊的電鍍工藝，既保留了溝槽內壁結晶器銅板的溝槽氣隙，并達到了填平溝槽表面的目的；在電鍍液中加入可以大幅降低鎳基高速電鍍層內應力的溴化物，避免了溝槽直角邊存在的應力集中；使之不僅具有溝槽結晶器銅板的傳熱特征，而且表面光滑、連續、摩擦力小，具有一般銅板表面電鍍層的硬度及耐磨性能。

冷軋軋機主傳動萬向聯軸器定位套拆裝裝置 690

 0

本實用新型涉及一種冷軋軋機主傳動萬向聯軸器定位套拆裝裝置，包括擋盤，螺桿，擋板，螺母一，螺母二，螺桿的兩端分別設有螺紋，兩端的螺紋旋向相反，螺桿的一端螺紋連接擋盤，螺桿的另一端套設擋板，擋盤為長條狀，擋盤與擋板之間的螺桿上設有螺母一，擋板外端的螺桿上設有螺母二，擋板一側面上固定連接兩擋塊，兩擋塊對稱設置在螺桿的兩側。本實用新型極大的縮短了檢修、搶修作業的時間，并且成功的避免架間動火作業，降低了火險隱患，安全意義重大，提高了機組生產效率。

冷軋軋機軋輥放置架 1136

 0

本實用新型涉及一種冷軋軋機軋輥放置架，包括托架，托架能夠多層疊放，托架包括兩平行設置的邊梁，兩側邊梁的底部之間通過橫梁一、橫梁二及橫梁三連接，橫梁一和橫梁三的上表面分別設有尼龍墊板，兩側的尼龍墊板上對應設有用于放置中間輥的輥槽，邊梁兩端的上方分別設有錐形凸座，邊梁兩端的底部分別設有與錐形凸座配合的錐形凹槽，邊梁的外側面連接吊耳。本實用新型存放多根軋機軋輥，防止磕碰，避免鍍鉻表面損壞。本實用新型可以多層疊放，減小占地面積。

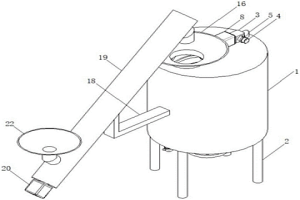

用于冶金原料干燥的冶金設備 913

 0

本實用新型屬于冶金設備技術領域，尤其為一種用于冶金原料干燥的冶金設備，包括外箱體，所述外箱體的底部設置有支撐腿，所述外箱體的頂部設置有抽水泵，所述抽水泵的表面設置有抽水管，所述抽水泵的表面設置有進水管，所述外箱體的內部設置有加熱管，所述外箱體的底部設置有排水管。通過在內箱體的內設置第二轉軸，配合攪拌槳，可以攪拌原料，使原料受熱更加均勻，且加快了干燥速度，通過在外箱體的頂部設置支撐架，在支撐架的一端設置傳料筒，在傳料筒的表面設置第二進料口與第二出料口，配合第一進料口、第二電機與第三轉軸、傳料輥，方便將原料傳入內箱體內部，解決了上料不便的問題，提高了此設備的實用性。

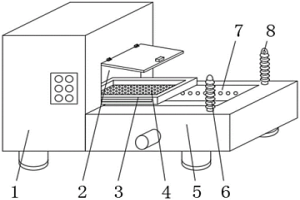

鍛造爐的出料冷卻裝置 814

 0

本實用新型涉及鍛造爐技術領域，具體是一種鍛造爐的出料冷卻裝置，所述鍛造爐主體的一側安裝有電機，且鍛造爐主體的內部開設有鍛造腔，所述鍛造腔的內部活動安裝有活動架，所述活動架的中段位置處開設有螺紋腔，所述螺紋腔內活動安裝有與電機輸出端固定相連的螺紋桿。本實用新型結構簡單，通過電機帶動螺紋桿轉動，在滑軌與滑塊的配合下使活動架移出鍛造腔內部，通過鼓風機使得噴氣嘴向冷卻槽內鼓風，從而加速安置槽周圍的空氣流動，從而起到降溫散熱的作用，在水泵的作用下，使得水箱內的水經過軟管從噴頭噴出，從而實現對安置槽內的工件進行水浴降溫，冷卻速率快，避免人工夾持，提高操作安全性。

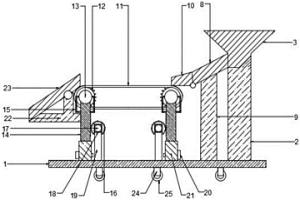

冶金爐的自動上料裝置 994

 0

本實用新型提供一種冶金爐的自動上料裝置，冶金爐技術領域，包括底板，底板的頂部靠近右側邊緣處固定連接有支撐柱。本實用新型，當自動上料裝置需要調整高度時，同時啟動兩個調高電機轉動調高齒輪，調高齒輪帶動傳送帶向上移動，到達所需高度時，將兩個支撐板插入安置架，支撐板撐起移動板，完成高度調節，防止上料裝置移動到不同高度的冶金爐時無法對接，當進行加料時，原料倒入加料斗，原料碰撞接料板，接料板擠壓第一減震彈簧，第一減震彈簧和第二減震彈簧通過壓縮張拉緩解支撐柱所受的壓力，防止進行加料時加料斗晃動，導致零散的原料掉出加料斗，需要安排人員進行清掃收集再次人工放入加料斗，費時費力。

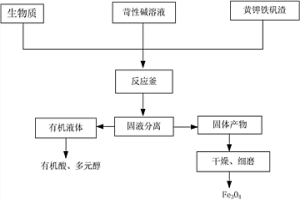

黃鉀鐵礬礦渣中鐵的提取方法 850

 0

本發明涉及一種黃鉀鐵礬礦渣中鐵的提取方法，一種黃鉀鐵礬礦渣中鐵的提取方法，黃鉀鐵礬渣經破碎、細磨后加苛性堿溶液制成一定濃度的礦漿，礦漿的液固比為0.8～4 : 1；將礦漿與碳水化合物生物質在反應釜內混合，礦漿中黃鉀鐵礬渣與碳水化合物生物質比例為1.2～3.5 : 1；在200～450℃的水熱條件下，反應2～8h；反應后的礦漿固液分離，分離后的液體經膜分離得到有機酸、多元醇；分離后的固體產物經磁選工藝分離出Fe3O4，Fe3O4回收率不小于80％。本發明為黃鉀鐵礬渣的資源回收綜合利用提出了全新的技術路線。固體產物進行磁選后，消除了鐵元素的干擾，對黃鉀鐵礬渣高效回收其他有價金屬創造了有利條件，實現了黃鉀鐵礬渣的高效綜合利用。

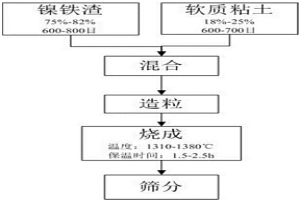

石油支撐劑及其制備方法 759

 0

本發明提供了一種石油支撐劑及其制備方法，該支撐劑按重量百分含量主要由75％-82％鎳鐵渣和18％-25％軟質粘土經備料、混合、造粒、燒成和篩分制備而成，所述原料的重量百分含量之和為100％。所述石油支撐劑具有密度低、耐高溫、耐高壓、耐腐蝕、高強度、高導流能力、低破碎率和抗熱震能力高的特點；該石油支撐劑將工業廢渣進行再利用，增加了資源的利用率，并有利于減輕環境污染問題；另外，該石油支撐劑制備工藝能耗小，產能大，適宜工業化生產。

高鐵一水硬鋁石型鋁土礦中鋁和鐵的提取方法 829

 0

本發明公開了一種高鐵一水硬鋁石型鋁土礦中鋁和鐵的提取方法，在拜耳法高壓溶出這一個過程中同步完成礦石中鋁礦物的溶出、鐵礦物的還原。該方法的內容包括：采用高鐵一水硬鋁石型鋁土礦為原礦，經破碎、細磨后加苛性堿溶液制成礦漿，將礦漿與碳水化合物生物質按比例混合加入到高壓反應釜內，在250℃-400℃的溶出條件下，礦漿中的氧化鋁充分溶解成為鋁酸鈉溶液，弱磁性的F2O3被生物質高效還原為強磁性的Fe3O4和單質鐵Fe，溶出礦漿經固液分離后，鋁酸鈉溶液經拜耳法工序得到氧化鋁產品，固體殘渣經磁選工藝實現鐵的回收。本發明實現了高鐵一水硬鋁石型鋁土礦中的鐵、鋁的高效綜合利用。

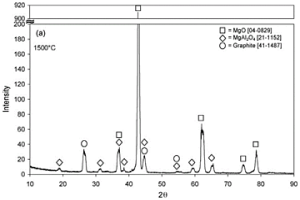

復合鎂碳磚及其制備方法 1181

 0

本發明公開了一種復合鎂碳磚及其制備方法，屬于耐火材料技術領域。復合鎂碳磚包括廢舊鎂碳磚、鎂砂、石墨、蠟石、爐渣粉、酚醛樹脂、環氧樹脂、呋喃樹脂、聚乙烯吡咯烷酮、添加劑等原料；其制備方法包括以下步驟：(1)廢舊鎂碳磚的處理：先將廢舊鎂碳磚進行粗處理及二次處理；(2)混煉：將上述原料按順序依次進行混煉；(3)成型：將混煉后的物料倒入模具中并采用壓磚機進行壓制成型，制得磚坯；(4)熱處理：將成型后的磚坯放置在干燥窯中進行固化，固化后即得成品。與現有技術相比，制備的鎂碳磚具有良好的性能優勢，顯氣孔率、體積密度、常溫耐壓強度、常溫抗折強度、高溫抗折強度、線膨脹率等試驗參數均體現了顯著性差異。

硼鎂礦及富硼渣直接冶煉鐵基非晶態母合金的方法 1340

 0

本發明涉及一種直流等離子爐直接冶煉鐵基非晶態母合金的方法。以硼鎂礦、富硼渣或直接還原硼鐵礦為原料、焦炭或無煙煤及硅鐵作為還原劑,按比例預混合、生鐵、廢鋼在碳質爐襯的直流等離子爐內預熔造高溫鐵浴?；旌狭先客ㄟ^電極中心孔在氬氣攜帶下加入電弧區,完成碳-硅復合熱還原直接冶煉FeSiB非晶態母合金。其特點是工藝簡單,冶煉操作靈活;開停方便,可以使用粉料;B收得率高;原料和還原劑價格低廉,生產成本低。

破碎機雙金屬耐磨襯板及制造方法 855

 0

本發明公開一種破碎機雙金屬耐磨襯板及制造方法,其耐磨塊材料成分包括(重量百分比),C 1.8%～2.4%、SI 0.4%～1.2%、MN 0.6%～2.0%、CR 13%～22%、MO 0.2%～0.4%、P≤0.06%、S≤0.06%,板體材料包括:C 0.9%～1.1%、MN 1.0%～1.3%、SI 0.4%～0.8%、P≤0.08%、S≤0.06%、RE 0.02%,上述兩種材料成分中其余均為鐵及不可避免的雜質;耐磨塊1360～1400℃澆注,板體澆注比常規澆注溫度高40℃;熱處理時1小時升溫到300～400℃,然后按50～80℃/小時升溫至1000～1050℃,保溫3～4小時,然后淬入水中進行水韌處理,本發明使兩種合金的界面充分結合,內部應力分布均勻,產品耐磨,不產生裂紋,提高了使用壽命,降低備件消耗。

采用壓球工藝生產炭素制品的方法 709

 0

本發明涉及一種采用壓球工藝生產炭素制品的方法，其特征在于：采用煅燒后降溫到≤200℃自然粒度炭原料直接混合、或混捏；壓球；壓球短流程生產工藝：炭原料→混合、或混捏（一）→壓球→混合、或混捏（二）→成型坯體；炭原料從第一次加入煤瀝青混合、或混捏到成型坯體時間≤1小時；成型前物料中壓球焦坯體體積密度≥成型坯體體積密度；成型坯體體積密度1.64～1.85g/cm3。通過短流程生產預焙陽極方法、不浸漬生產石墨化電極方法、壓球工藝生產半石墨質陰極炭塊方法和壓球工藝生產陰極搗打糊方法實現。本發明以低投入高產出為目標，將節能、減排、降炭、增效融為一體，用低檔、廉價炭原料；壓球短流程工藝，生產高質量炭素制品。

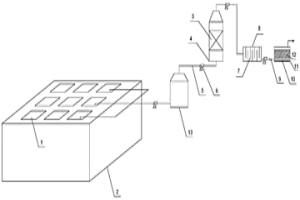

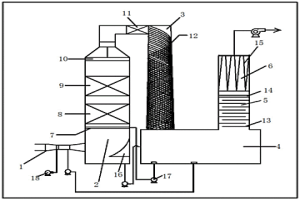

適用于焦油儲罐VOC_s的處理系統及工藝 814

 0

一種適用于焦油儲罐VOC_S的處理系統及工藝，包括載液式接觸混合器、下旋脊除液管、吸收液收集池、往復推流式折板吸附箱、束管式回收器，載液式接觸混合器上端廢氣出口連接下旋脊除液管的上端入口，下旋脊除液管的下端與吸收液收集池相連通，吸收液收集池同時與往復推流式折板吸附箱相連通，束管式回收器在往復推流式折板吸附箱上端并與往復推流式折板吸附箱相連通，吸收液收集池裝載吸收劑，吸收劑送入穿孔布液管和文丘里噴射管中，折板之間填充有高比表改性爐渣，在中空束管中填充有固體回收劑。本發明針對焦化、冶金、煤炭工業焦油及各類油品儲罐VOCs處置方式進行優化整合，在保證凈化效果的同時，兼備投資小、占地小，運行簡單等優點。

用大粒度鐵礦粉制備熔劑性含碳低鈦球團的方法 934

 0

本發明涉及一種用大粒度鐵礦粉制備熔劑性含碳球團的方法，以粒度為4～6mm的高鐵低硅鈦鐵礦粉作為成球核心，進行兩次造球，生產具有雙堿度且含碳原料在球團內外層呈梯度分布的熔劑性含碳低鈦球團，改善了熔劑性含碳低鈦球團的冶金性能，拓寬了熔劑性含碳低鈦球團的生產鐵料范圍，降低了球團的生產成本。

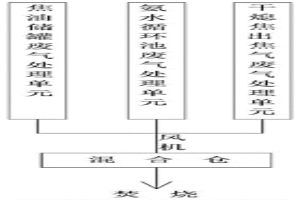

適用于焦化廠化產區域VOCs的處理系統及工藝 1243

 0

一種適用于焦化廠化產區域VOCs的處理系統及工藝，包括焦油儲罐廢氣處理單元、氨水循環池廢氣處理單元、干熄焦出焦氣廢氣處理單元、混合倉、焚燒裝置；所述焦油儲罐廢氣處理單元、氨水循環池廢氣處理單元、干熄焦出焦氣廢氣處理單元的處理凈化氣體通過管道送入混合倉混合后進入焚燒裝置。本發明針對焦化、冶金、煤炭工業化產區域廢氣處置方式進行優化整合，將吸收法與吸附法綜合運用，在保證凈化效果的同時，兼備投資小、占地小，運行簡單等優點。

含氧化鎂的球團礦粘結劑及其制備和使用方法 781

 0

本發明的目的是為了解決現有技術中球團礦粘結劑的缺陷和燒結礦受MgO影響的問題，提供了一種含氧化鎂的球團礦粘結劑及其制備和使用方法。由有機高粘材料0.035％～0.075％和鎂質料99.925％～99.965％組成，有機高粘材料為田箐膠和腐植酸鈉中的一種或二種，鎂質料為氧化鎂含量≥45％的菱鎂石，粒度小于0.044mm粒級，菱鎂石質量百分數≥95％本發明采用鎂質料替代膨潤土，可改善球團質量，提高生球強度和爆裂溫度，提高成品球抗壓強度和全鐵品位；同時，通過在球團礦中加入MgO，不僅能改善球團礦的冶金性能，還能減少燒結礦中的MgO含量，使燒結礦質量和球團礦質量能夠得到共同提高。

含硼化物粉末高速鋼及其制備方法 1138

 0

本發明涉及一種含硼化物粉末高速鋼及其制備方法，所述復合材料相對密度＞99％，硬度為65.5～69.4HRC；復合材料的基體為M2粉末高速鋼，其成分質量百分比為C0.80～0.90％，Si0.30～0.40％，Mn0.25～0.32％，W5.00～5.50％，Mo4.90～5.10％，Cr3.80～4.20％，V1.80～2.20％，余量Fe及不可避免的雜質；硼化物粉末作為外加質點均勻彌散分布于基體中，硼化物粉末的添加量質量分數為0.2％～0.5％。制備過程中，在霧化制粉中，霧化介質為高壓氣體和硼化物粉末的混合物，在氣粉共同霧化下制得硼化物粉末均勻分散的高速鋼粉末。本發明的粉末冶金高速鋼制備方法可以通過調節霧化介質中硼化物組成、粒度和噴入量等實現對粉末高速鋼硬度、抗彎強度的調整，達到優異的綜合力學性能。

適用于焦化廠循環氨水池廢氣的處理系統及工藝 1094

 0

一種適用于焦化廠循環氨水池廢氣的處理系統及工藝，包括廢氣收集罩、收集總管、氨吸收器、推流式折板吸收箱、吸收液池，循環氨水池上方蓋板排氣口通過管道連接廢氣收集罩，所述廢氣收集罩連接收集總管，所述收集總管連接氨收集器的下部入口，所述氨收集器的上端出口通過管道連接推流式折板吸收箱，所述推流式折板吸收箱的出口通過管道連接吸收液池下部的曝氣盤，所述曝氣盤浸于吸收液中；在所述推流式折板吸收箱的折板之間填充硫化物吸收劑；所述氨收集器中有改性CaCl2顆粒填料。本發明針對焦化、冶金、煤炭工業焦油及各類氨水儲池廢氣處置方式進行優化整合，在保證凈化效果的同時，兼備投資小、占地小，運行簡單等優點。

高速鋼及其生產方法 967

 0

本發明涉及高速鋼技術領域，尤其涉及一種高速鋼及其生產方法。一種高速鋼，由如下重量百分含量的化學元素組成：C：0.80％～0.90％，Si：0.15％～0.40％，Mn：0.20％～0.45％，P≤0.015％，S≤0.015％，Al：1.0～2.0％，B：0.55％～0.95％，W：4.1％～5.2％，Mo：3.8％～4.4％，Cr：3.7％～4.5％，V：1.65％～2.1％，余量為Fe和不可避免的雜質。一種高速鋼的生產方法包括電爐冶煉、真空粉末冶金、等靜壓成型和燒結、軋制、熱處理。增加硼、鋁的含量，從而降低昂貴的鎢、鉬合金的含量，生產出的高速鋼能夠減少貴重合金加入量，節省資源，降低生產成本，同時采用該高速鋼生產的模具提高耐磨性，延長模具的使用壽命。

利用氧化鐵空心球制備高強度納米固廢混凝土及其方法 1095

 0

本發明提供一種利用氧化鐵空心球制備高強度納米固廢混凝土及其方法，混凝土各組分為：膠凝材料100份，粗骨料155～196份，細骨料132～282份，高效減水劑2.2～2.8份，以及主要由納米硅灰石粉2～5份、氧化鐵空心球2～5份、轉爐二次除塵灰1～4份、冷軋廢乳化液10～25份、硫酸鈉0.0125～0.025份、氧化鐵粉0.00625～0.0125份、乙二醇0.0125～0.025份組成的外加劑，水29～32份。制備方法為：先將粗、細骨料混合，加入膠凝材料混合，再加高效減水劑和補充水混合，攪拌后注入混凝土運輸車，在加入減水劑和補充水之前或者同時加入經消解處理后的轉爐二次除塵灰和經分散處理后的納米硅灰石粉。本發明通過氧化鐵空心球促進納米材料分散提高納米固廢混凝土的強度，混凝土中冶金固廢摻量≥75％，實現冶金固廢的高值化利用。

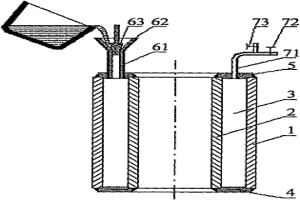

雙層或多層金屬復合管坯的制備方法 1164

 0

本發明提供了一種雙層或多層金屬復合管坯的制備方法，將經過預處理的金屬內管和外管上下兩端分別固定在上下兩個密封法蘭的環縫上，二者之間形成澆鑄空腔，通過上部的密封法蘭安裝澆鑄裝置和進排氣裝置對澆鑄內腔進行排氣和預熱，并向澆鑄空腔內澆注金屬熔體形成復合管坯，對復合管坯進行冷卻和精整，獲得優質復合管坯。本發明提供的方法，可以制備出現有方法無法生產的具有固-液相冶金結合界面的雙層或多層金屬復合管坯，本發明的工藝方法具有工藝簡單，制造成本低，復合管坯界面結合質量好、成材率高，可制備多種雙層或多層金屬復合管坯等特點。

銅液新型精煉劑及制備方法 744

 0

本發明提供一種新型的純銅精煉劑及制備方法。該精煉劑的化學組成百分比為(重量百分比):B=1～5%;Mg=1～5%;Re=1～6%,余下為Cu。這種精煉劑脫氧能力強,脫硫能力強,并具有脫氫效果,其精煉產物易于排除,不污染銅液,該精煉劑對銅液還有細化精粒作用。制作該精煉劑的原料來源廣,成本低,將其用于銅液的精煉,大大提高銅液的冶金質量,是目前純銅精煉綜合效果好的新型精煉劑。
