正極材料及鋰離子動力電池 1168

 0

本發明公開了一種正極材料及鋰離子動力電池，所述正極材料為采用鋰硼氧化物與氧化鋁復合修飾的單晶高鎳三元材料。一種鋰離子動力電池，包括正極片、負極片、隔膜、電解液，所述正極片包括正極集流體，所述正極集流體上涂覆有正極漿料，所述正極漿料包括導電劑一、粘結劑一和上述的正極材料；所述負極片包括負極集流體，所述負極集流體上涂覆有負極漿料，所述負極漿料包括導電劑二、粘結劑二和負極材料。能夠降低正極材料與電解液的副反應，保證循環性能，提高電芯的能量密度。本發明應用于電池技術領域。

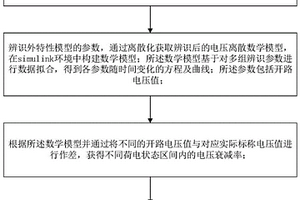

鋰離子的電池衰減估算方法 1169

 0

本發明提供一種鋰離子的電池衰減估算方法，包括以下步驟：通過戴維南等效模型獲取鋰離子電池外特性變化，并進行外特性建模；辨識外特性模型的參數，通過離散化獲取辨識后的電壓離散數學模型，在simulink環境中構建數學模型；所述數學模型基于對多組辨識參數進行數據擬合，得到各參數隨時間變化的方程及曲線；所述參數包括開路電壓值；根據所述數學模型并通過將不同的開路電壓值與對應實際標稱電壓值進行作差，獲得不同荷電狀態區間內的電壓衰減率；根據所述電壓衰減率估算獲得電池的衰減。本發明的方法可對于電池衰減估算更為精確。

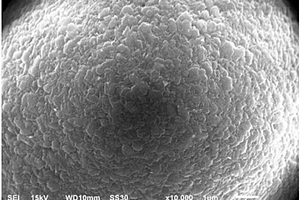

鋰離子電池納米片重疊堆積立方體Mn(3-x)CoxO4負極材料的制備方法 1137

 0

本發明公開了一種鋰離子電池納米片重疊堆積立方體Mn(3-x)CoxO4負極材料的制備方法。將錳源、鈷源和表面活性劑混合均勻，然后加入有機胺進行水熱反應，再去除上清液得沉淀，煅燒后得到本發明的Mn(3-x)CoxO4材料。本發明制備的Mn(3-x)CoxO4材料為尖晶石型結構，顆粒由單分散的納米片重疊堆積而成為立方體形貌，具有高的振實密度和能量密度，且不需與其他改性材料進行復合改性(例如碳包覆、導電聚合物包覆等)即可獲得優異的電化學性能，特別適用于穩定性要求高、能量密度要求高的電源應用。本發明制備工藝簡單，能耗低，環境友好，易于工業化生產，具有很好的應用前景。

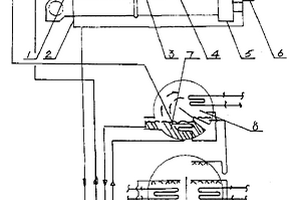

燃氣、油濕背式雙回程直燃式溴化鋰制冷機 920

 0

一種燃氣、油濕背式雙回程直燃式溴化鋰制冷機,它由高壓發生器、低壓發生器、冷凝器、蒸發器和吸收器組成,其特點是高壓發生器由燃燒室、濕背式煙氣轉向室,雙回程換熱器組成其內部結構,里面裝有溴化鋰溶液,雙回程換熱器采用變煙氣流通截面結構,煙管采用螺紋煙管,強化傳熱。它的前、后端設有前、后煙箱。該制冷機具有結構合理,傳熱效率高,使用壽命長的優點,利于推廣應用。

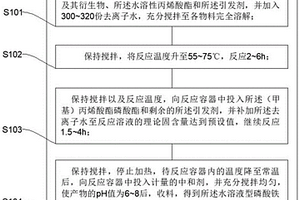

水溶液型磷酸鐵鋰正極粘合劑、制備方法及其應用 808

 0

本申請公開了一種水溶液型磷酸鐵鋰正極粘合劑、制備方法及其應用，包括：所述水溶液型磷酸鐵鋰正極粘合劑為水溶液，其固含量為3％～15％；25℃下所述水溶液型磷酸鐵鋰正極粘合劑的粘度為5000～100000cp，pH值為6～8；所述水溶液型磷酸鐵鋰正極粘合劑按照質量分數的合成配方為：低級不飽和羧酸，10～20份；丙烯酰胺及其衍生物，8～15份；水溶性丙烯酸酯，5～20份；(甲基)丙烯酸酯磷酸酯，5～10份；引發劑，0.1～0.4份。相較于現有技術而言，采用單一組分的水溶液體系，相比于多組分共混溶液有著更好的儲存和使用穩定性，且配方更簡單，制備簡便；成分方面，采用丙烯酸、丙烯酸酯、丙烯酰胺等單體進行共聚，產物相較于聚乙烯醇、CMC等水溶性聚合物有著更好的熱穩定性。

三（烷胺基）膦化合物的應用、鋰離子電池及其電解液和電解液添加劑 860

 0

本發明涉及三（烷胺基）膦化合物的應用、鋰離子電池及其電解液和電解液添加劑。該三(烷胺基)膦化合物具有如通式(I)的結構：其中，R₁～R₆各自獨立的選自鹵原子取代或未取代的環烷基，或具有1～5個C原子的鹵原子取代或未取代的烷基。上述三(烷胺基)膦化合物中的P原子可與氯離子或溴離子等鹵素離子結合，避免氯離子或溴離子等鹵素離子與Al正極集流體作用形成[AlCl₄]^?或者[AlBr₄]^?，導致氧化層Al₂O₃的加速腐蝕的問題；此外，上述三(烷胺基)膦化合物呈弱堿性，對分解產生的微量HF起到一定的中和作用，從而抑制了電解質鋰鹽對正極集流體鋁箔的腐蝕問題，進而提高了鋰離子電池的循環性能。

鋰離子軟包電池平整度測量裝置及測量方法 720

 0

本發明提供了一種鋰離子軟包電池平整度測量裝置，包括由多個相同的測量桿(2)組成的矩陣陣列、基座(3)和采集卡(4)；所述測量桿(2)處于豎直狀態，包括測量探頭(21)、支撐桿(22)和信號線(23)；所述信號線(23)的上下兩端分別于和采集卡(4)電性連接；所述測量探頭(21)由壓電陶瓷制成且頂端為水平平面。本發明還提供了一種鋰離子軟包電池平整度測量方法，將被測的鋰離子軟包電池平放于測量桿(2)組成的矩陣陣列之上，讀取各測量桿(2)測得的壓力值構成壓力值矩陣，計算并輸出平整度系數。本發明提供的測量裝置結構簡單、易于制作、精度較高，對應的測量方法操作簡便、科學合理且穩定性好。

高電壓鋰離子電池非水電解液 1087

 0

本發明公開了一種高電壓鋰離子電池用非水電解液，包括電解質鋰鹽、非水有機溶劑和添加劑，添加劑包括高電壓功能添加劑和常規添加劑，所述高電壓功能添加劑為結構式1所示的亞硫酸酯類化合物，其中R1?R3具有在說明書中所定義的任意含義，所述高電壓功能添加劑占電解液總重量的0.1％～5％。該高電壓非水電解液可以分別在正負極表面形成穩定的界面膜，抑制電極表面的反應活性，減少電解液的氧化分解，有效地抑制脹氣，從而提高鋰離子電池的高溫存儲性能、在常壓和高電壓下的循環性能和使用壽命，此外，電池內部界面阻抗也得到顯著降低，可以明顯改善倍率性能。

方形鋰離子電池鼓包程度的測量裝置及測量方法 820

 0

本發明提供了一種方形鋰離子電池鼓包程度的測量裝置，包括開口圓筒(1)、圓盤(2)、轉軸(3)、旋轉電機(4)和回轉支承軸承(5)，所述旋轉電機(4)通過轉軸(3)與圓盤(2)的底面中心位置連接并可帶動圓盤(2)旋轉；本發明還提供了一種方形鋰離子電池鼓包程度測量方法，使用驅動旋轉電機(4)以固定的轉速旋轉一定的時長，觀察并記錄該時長內置于圓盤(2)頂面中心處被測方形鋰離子電池的旋轉圈數，進而求出電池的鼓包程度系數。本發明提供的測量裝置結構簡單、性能穩定、易于制作，對應的測量方法操作簡便、科學合理且穩定性好。

氮摻雜碳包覆的NCA正極材料及鋰離子電池與制備方法 1123

 0

本發明公開一種氮摻雜碳包覆的NCA正極材料及鋰離子電池與制備方法，其中：氮摻雜碳包覆的NCA正極材料其結構通式為LixNi1?y?zCoyAlzO2/NC，1≤x≤1.08，0.05＜y≤0.15，0＜z≤0.05，NC為氮摻雜碳有機物；LixNi1?y?zCoyAlzO2正極材料基體：NC的質量比為100:(2～8)。本發明還提供采用上述氮摻雜碳包覆的NCA正極材料的鋰離子電池及上述正極材料的制備方法，該制備方法將含氮有機碳源與NCA正極材料混合，然后經過高溫煅燒得到氮摻雜碳包覆的NCA正極材料，通過氮摻雜碳包覆在NCA正極材料的表面，能夠極大地減少正極材料與電解液的接觸，同時氮摻雜碳也能夠提高三元材料電子電導率，提高電化學性能。

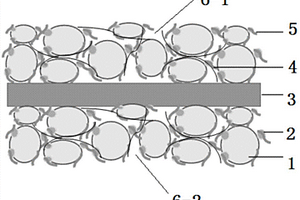

高電壓鋰離子電池正極片及其制備方法 828

 0

本發明提供一種高電壓鋰離子電池正極極片及其制備方法，其中：正極極片的正極活性材料層包括如下質量百分比含量的組分：正極活性材料97.4％～98.89％；粘結劑1.0％～2.0％；MWCNT0.1％～0.5％；SWCNT0.01％～0.1％。本發明還提供上述正極極片的制備方法。本發明提供的高電壓鋰離子電池正極極片在高電壓單晶正極材料的選擇上采用SWCNT/MWCNT導電劑復合使用，相比于純用MWCNT導電劑，能有效提高電芯的循環性能和倍率性能，在保證性能的前提下，還能進一步提升電芯的能量密度。

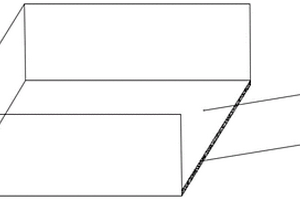

用于燒結鋰電池正極材料專用匣缽及其制備方法 1127

 0

本發明提供一種用于燒結鋰電池正極材料專用匣缽及其制備方法，屬于耐火材料技術領域。所述的用于燒結鋰電池正極材料專用匣缽，包括匣缽主體及匣缽主體底層設有與匣缽主體一體壓制成型的耐腐蝕層，所述耐腐蝕層的厚度為2?3mm；所述耐腐蝕層包括鋁鎂尖晶石、電熔剛玉、氧化鋯粉、高嶺土粉、氧化鋁粉、粘結劑、水；所述匣缽主體包括堇青石、燒結莫來石、氧化鋁粉、高嶺土粉、粘結劑、水。本發明在普通匣缽的內部底層增設一層耐腐蝕層，使得本發明的匣缽相對于普通匣缽的生產成本僅提高10?15％，而使用次數相對于普通匣缽可以提高2倍以上。

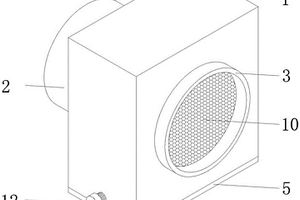

二氟草酸硼酸鋰吸潮裝置 799

 0

本實用新型公開了一種二氟草酸硼酸鋰吸潮裝置，包括有外殼，所述外殼的背面連通有風機，以及背面連通有出風口，以及底部安裝有吸潮組件；所述吸潮組件包括有底板，所述底板的基面固定連接有容納倉，所述容納倉的正面和背面均設置有通風網，以及內部填充有干燥劑，以及頂部為開口設置，且開口處安裝有封板，本實用新型涉及二氟草酸硼酸鋰加工技術領域。本實用新型，解決了氟草酸硼酸鋰存儲時，潮濕的空氣會影響二氟草酸硼酸鋰的質量，工作人員常常在存儲倉內放置干燥劑，但儲倉內空氣流動慢，使得干燥劑吸潮效率非常低的問題。

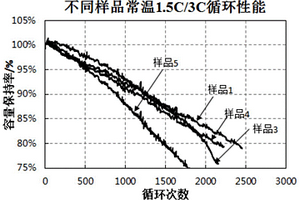

電解液與一種鋰離子電池 880

 0

本發明提供了一種電解液，包括電解質鋰鹽、非水有機溶劑和添加劑，所述添加劑由添加劑A和添加劑B組成；所述添加劑A選自如式(Ⅰ)所示的化合物和如式(Ⅱ)所示的化合物中的一種或兩種；所述添加劑B為含有草酸根基團的化合物。本申請還提供了一種鋰離子電池。本申請提供的電解液能與高鎳三元正極材料相匹配，可顯著改善鋰離子電池的常溫循環、高溫循環以及高溫存儲性能，并大幅度減少高溫存儲過程中的產氣量。

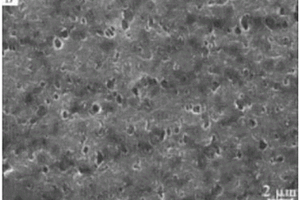

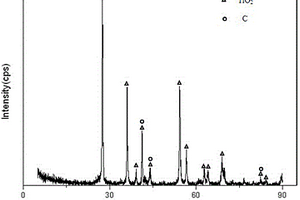

碳納米管增強二氧化鈦鋰電池負極材料及制備方法 970

 0

本發明公開了一種碳納米管增強的二氧化鈦鋰電池負極材料及其制備方法。本發明首先利用粉末壓片法將真空球磨的碳納米管與鈦粉的混合粉末進行壓片，然后進行真空熱處理，之后再將所得材料浸泡在氫氧化鈉溶液中恒溫水浴處理，真空干燥后，將所得復合材料制成粉末，最終制備出鋰離子電池負極材料。本發明的有益效果：（1）工藝簡單，生產成本較低，制備過程簡單易行；（2）生產所需儀器與設備比較成熟，有利于產品的工業化生產；（3）熱處理時間較短，降低了生產成本，節約能源；（4）制備的負極材料克服了現有二氧化鈦低電傳導率和低鋰離子擴散能力的缺陷，具有優異的循環性能。

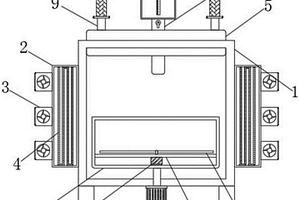

二草酸硼酸鋰粉提純裝置 759

 0

本實用新型公開了一種二草酸硼酸鋰粉提純裝置，包括提純裝置本體，所述提純裝置本體的兩側均固定連接有加熱箱，所述加熱箱的側壁固定安裝有若干個風扇，所述加熱箱的內部形成有空腔，所述加熱箱空腔內固定安裝有加熱管；所述提純裝置本體的頂部蓋合有端蓋，所述端蓋頂面的兩側均連通有排氣管，所述排氣管的頂端套接有活性炭過濾芯，所述端蓋的中部豎直穿接有下料管，且下料管的底端延伸至提純裝置本體內，所述下料管的頂端連通有定量容器，所述定量容器的正面開設有刻度值；所述提純裝置本體的底部固定安裝有氣缸。本實用新型所述的一種二草酸硼酸鋰粉提純裝置，解決了提純效果差的問題，帶來更好的使用前景。

鋰離子電池用隔膜材料及其制備方法 914

 0

本發明涉及鋰離子電池領域，公開了一種鋰離子電池用隔膜材料及其制備方法，隔膜材料按重量份包括：基材92?97份，粘結劑3?8份，造孔劑2?4份，絡合劑2?4份，溶劑90?110份。隔膜材料具有良好的抗拉伸性能、良好的鎖液和抗沖擊能力，應用于鋰電子電池中，可防止電池受物理撞擊、擠壓造成短路而引發起火。

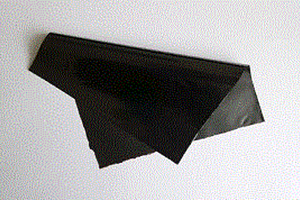

鋰離子電池用超輕薄高柔性石墨烯集流體的制備方法 831

 0

本發明涉及一種鋰離子電池用超輕薄高柔性石墨烯集流體的制備方法，該制備方法包括如下步驟：a.制備氧化石墨烯液晶，b.制備前驅體石墨烯凝膠，c.制備石墨烯集流體。本發明還涉及該石墨烯集流體在鋰離子電池及柔性電池中的應用。采用本發明制備方法所制得的石墨烯集流體，其由單層或多層純石墨烯片組成，不含其它任何載體或模版，質量輕，密度??；機械強度高，柔性好，折疊擠壓拉伸扭曲都不會產生不可恢復的形變；電導率高，電子傳遞速度快；化學穩定性高，耐腐蝕；比表面積大，能很好與電極漿料粘合，減少掉粉情況；并且電壓窗口寬，能夠同時作為鋰離子電池的正負極集流體。在鋰離子電池和柔性電子設備中具有很好的應用前景。

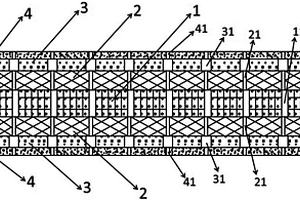

鋰電池專用復合涂層隔膜制作方法 1037

 0

本發明公開了一種鋰電池專用復合涂層隔膜，包括微孔膜、樹脂層、陶瓷層和亞克力膠層，其特征在于，所述微孔膜的上面和下面均涂覆有樹脂層，所述樹脂層外側涂覆有陶瓷層，陶瓷層外部涂覆有亞克力膠層，所述微孔膜上有第一微孔，所述樹脂層上設置有第二微孔，所述陶瓷層上有第三微孔，所述亞克力膠層上有第四微孔；一種鋰電池專用復合涂層隔膜制作方法，包括以下步驟：勃姆石氧化鋁表面改性、微孔膜制備、制備聚合物復合膜、制備改性勃姆石氧化鋁漿料、改性勃姆石氧化鋁漿料的涂覆、亞克力膠粘結成型，得到一種鋰電池專用復合涂層隔膜。本發明能很好解決高能量密度電芯的安全性問題。

熔鹽法制備鋰離子電池正極材料LiMnBO3的方法 1131

 0

本發明公開了一種鋰離子電池正極材料LiMnBO3的制備方法。包括如下步驟：將鋰鹽或氫氧化鋰、硼酸、錳鹽或MnO混合后研磨或球磨，或將LiBO2、錳鹽或MnO混合后研磨或球磨，使之混合均勻成前驅體(I)；然后將前驅體(I)、鹽酸鹽熔鹽混合后研磨使之混合均勻，干燥后得前驅體(II)；將得到的前驅體(II)在惰性氣氛下于400～800℃燒結1～10小時，再隨爐冷卻；經過洗滌、干燥后可得LiMnBO3材料；還包括在制備過程中加入乙炔黑、科琴黑、蔗糖或葡萄糖等碳材料，實現產物的碳包覆。本發明降低了反應溫度和縮短了反應時間，有效地控制了產物的形貌，提高了該材料的電化學循環性能。

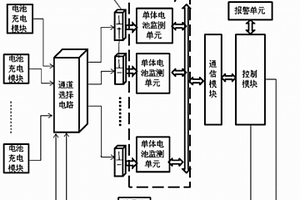

用于電動車鋰電池組的數據采集和能量均衡控制裝置及方法 1037

 0

本發明公開了用于電動車鋰電池組的數據采集和能量均衡控制裝置及方法，包括數據采集模塊、能量均衡模塊、通道選擇電路、通信模塊及控制模塊；能量均衡模塊、通道選擇電路、鋰電池組、數據采集模塊、通信模塊及控制模塊依次相連；利用通道選擇電路自動從電池充電模塊或蓄能單元中選擇充電模式，通過數據采集模塊對單體電池工作狀態的實時采集，控制模塊選通相應的單體電池通道，通過能量均衡模塊對其進行能量均衡控制，有效的利用電動車的發電系統及蓄能單元為單體電池在電動車在運行中及時進行在線充電，發熱小，均衡效果好，提高鋰電池組的使用效率，有效延長電動車行駛路程。

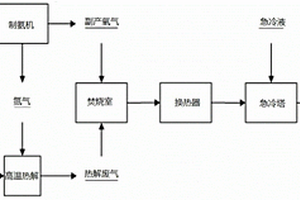

廢舊鋰電池熱解過程中防治二惡英的方法 1138

 0

本發明提供了一種廢舊鋰電池熱解過程防治二惡英的方法。在廢舊鋰電池熱解過程時，通入惰性氣體，使熱解過程處于貧氧狀態，再將熱解產生廢氣噴入焚燒室，噴入天然氣助燃，控制燃燒溫度為850～1100℃，同時噴入富氧氣體，與熱解廢氣形成火焰渦流，在焚燒室內充分地混合，發生氧化反應，分解掉熱解產生的二惡英。然后焚燒室排出煙氣通過換熱器，將溫度降至600～700℃后，再將煙氣通入急冷塔急冷，煙氣被急冷至200℃以下，急冷時間小于1秒，遏止二惡英的再次產生。本發明利用制氮機生產氮氣同時副產富氧氣體，用富氧燃燒將廢舊鋰電池熱解過程產生的二惡英分解，減少了天然氣用量，成本相對較低，適合于廢舊鋰電池的大規模再生利用。

高電壓鋰離子電池NCA正極材料的制備方法及產品 1082

 0

本發明提供一種高電壓鋰離子電池NCA正極材料的制備方法及產品，其中方法包括如下步驟：(1)共沉淀法制備前驅體Ni_1?y?zCo_yAl_z(OH)₂，其中：0.05≤y≤0.15，0≤z≤0.05；(2)氣氛爐熱處理使步驟(1)制得的前驅體脫水，得脫水前驅體Ni_1?y?zCo_yAl_zO₂；(3)分段燒結制備Li_xNi_1?y?zCo_yAl_zO₂正極材料；(4)采用磷酸和草酸組成的混合液清洗正極材料表面的殘余鋰，即得。本發明還提供采用上述方法制備的NCA正極材料和包含該NCA正極材料的高電壓鋰離子電池。本發明的制備方法，對合成設備要求低，操作簡單，燒結工藝無特殊要求，制得的正極材料具有加工性能好、過剩鋰低、容量高和循環性能好等優點。

釩酸鋰正極材料及其制備方法 903

 0

本發明公開了一種釩酸鋰正極材料，由空心核殼狀結構的納米球狀釩酸鋰顆粒構成，核殼層分布有納米孔；制備方法是將含四價釩的化合物溶于還原性溶劑中，攪拌至澄清，得到的澄清液轉移到密封反應釜內發生還原反應，還原反應完成后冷卻至室溫，得到空心結構的納米V2O3沉淀；將得到的納米V2O3沉淀與鋰源化合物溶于有機溶劑中劇烈攪拌，將反應得到的產物干燥，再燒結，即得。本發明所制備的釩鋰氧化物正極活性物質仍具有空心結構，其顆粒小、分散性好，電容量大、穩定性好、且具有高循環性能和高倍率性能。整個過程合成溫度低，能量損耗少，操作簡單，可大規模生產。

正極片、鈦酸鋰電池及其制備方法 812

 0

本發明涉及一種正極片、鈦酸鋰電池及其制備方法，該正極片包括正極集流體和設在正極集流體上的涂層，正極集流體上的涂層的原料包括外包覆Al₂O₃的鎳鈷錳單晶三元材料、導電碳以及黏結劑，外包覆Al₂O₃的鎳鈷錳單晶三元材料、導電碳以及黏結劑的重量比為(95～98):(1～4):(1～3)；外包覆Al₂O₃的鎳鈷錳單晶三元材料為實心的顆粒狀結構，其元素組成為Li_1.05?xMg_xNi_1?2y?zCo_yMn_yTi_zO₂·nAl₂O₃，其中0

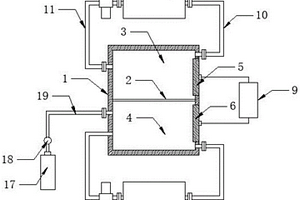

新能源汽車鋰離子液態共享電池結構 913

 0

本發明公開的屬于液態電池技術領域，具體為新能源汽車鋰離子液態共享電池結構，包括液態電池反應箱、多孔鋰離子聚合體溶液箱和氫氧化鋰離子溶液箱，所述液態電池反應箱內腔中部安裝有介質隔膜，所述介質隔膜將液態電池反應箱內腔分隔為正電荷反應腔和負電荷反應腔，所述正電荷反應腔連通有多孔鋰離子聚合體溶液箱，所述負電荷反應腔連通有氫氧化鋰離子溶液箱，所述正電荷反應腔與多孔鋰離子聚合體溶液箱之間、負電荷反應腔與氫氧化鋰離子溶液箱之間均安裝有循環泵，通過本發明的新能源汽車鋰離子液態共享電池結構，無需通過充電樁對新能源電動汽車進行充電，只需要添加溶液即可達到充電的作用，無需花費較長的時間進行充電。

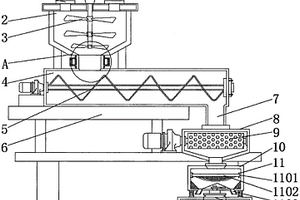

鋰離子電池正極材料造粒機 748

 0

本實用新型公開了一種鋰離子電池正極材料造粒機，包括攪拌箱體、篩分機構和防堵塞機構，所述攪拌箱體的頂端左右兩側均設置有進料口，所述防堵塞機構的下方連接有送料箱體，所述送料箱體的內部設置有螺旋送料桿，所述送料箱體的右端下方安裝有送料口，所述造粒箱體的內部設置有造粒軸，所述篩分機構的前端設置有密封蓋。該鋰離子電池正極材料造粒機，與現有的普通鋰離子電池正極材料造粒機相比，可以對擠壓成型后的顆粒材料進行振動篩分，將其表面粘連的原料與其進行分離，便于顆粒材料進行后期的使用，同時也有利于對篩分后的原料殘渣進行收集，便于對其進行集中收集及循環使用，從而節省了原料資源，避免了原料的浪費。

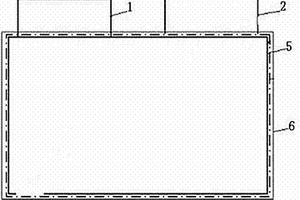

安全的大功率鋰離子電池 924

 0

本實用新型涉及一種安全的大功率鋰離子電池，包括一主電池單元和若干副電池單元，所述電池單元包括外殼和電芯，所述電芯包括極片體單元，所述極片體單元包括中間夾有陶瓷隔膜的正極極片和負極極片，主電池單元從正極極片和負極極片的一端同向引出正極極耳和負極極耳，另一端分別引出正負極連接導電裝置；所述副電池單元，從正極極片和負極極片的兩端分別引出正負極連接導電裝置；所述主電池單元與副電池單元以及相鄰副電池單元之間通過正負導電裝置連接。本實鋰離子電池可以任意增加電池容量，不會爆炸燃燒，具有極高的安全性。

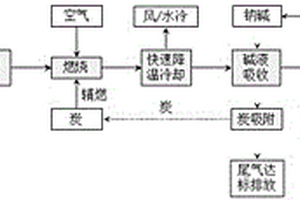

廢鋰離子電池熱解尾氣處理方法 990

 0

本發明公開了一種廢鋰離子電池熱解尾氣處理方法。首先將廢鋰離子電池熱解尾氣進行高溫除塵，分離和收集其中的極粉；再以熱解尾氣中的有機成分作為燃料，利用炭輔助燃燒和脫除尾氣中的氮氧化物，通過調節風量控制燃燒溫度；燃燒后的高溫煙氣通過空氣冷卻或者水冷卻降溫后，用鈉堿溶液吸收其中的酸性組分，生成含氟化鈉、磷酸鈉、硫酸鈉等的混合溶液；向混合溶液加入氧化鈣，通過固液分離后得到氫氧化鈉溶液，并將其回用于尾氣中酸性組分的吸收；尾氣最后通過炭吸附凈化后，達標排放；吸附后的炭材料作為燃燒輔料，回用于熱解尾氣的燃燒。本發明可處理廢鋰離子電池熱解尾氣的多種污染物，流程簡短、維護方便、適應性強、處理效率高、成本低。

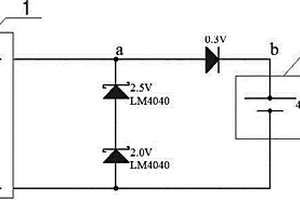

野生動物微型追蹤器鋰電池保護方法及裝置 950

 0

一種野生動物微型追蹤器鋰電池保護方法及裝置，括太陽能電池和鋰電池，由太陽能電池輸出兩端向鋰電池充電，在太陽能電池的輸出兩端并聯一個穩壓基準電路，在太陽能電池的輸出正端與鋰電池正極之間正向串聯一個二級管電路。所述的穩壓基準電路由2.5VLM4040穩壓管和2.0VLM4040穩壓管串聯組成4.5V穩壓基準，所述的二極管電路為0.3V壓降肖特基二極管。本發明設計電路簡單，減少元器件的使用，提高太陽能電池充電效率，保護鋰電池，防止其過充，并且能適用于其它各種微型設備的需要。
