陜西有色金屬復合材料技術理論與應用

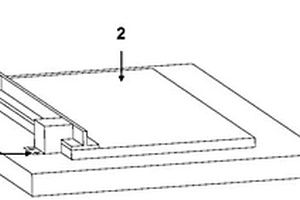

基于樹脂基纖維鋪絲系統的剪切機構 940

 0

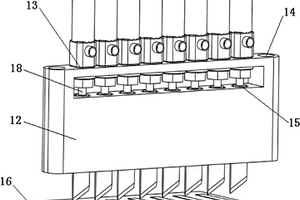

本發明公開了一種基于樹脂基纖維鋪絲系統的剪切機構，該發明應用于樹脂基復合材料構件纖維鋪絲制造領域，實現該發明的元件主要包括：斜口刀片、刀柄塊、氣缸架、砧板、砧板縫隙以及裝置的驅動元件氣缸。斜口刀片與刀柄塊相連接，刀柄塊與氣缸桿相連接，氣缸安裝在氣缸架上，最后整個剪切機構通過安裝孔集成在纖維鋪絲系統的鋪絲頭中。在鋪絲過程中，纖維預浸帶被輸送進入砧板上，氣缸通氣，刀柄塊和斜口刀片在氣缸桿的帶動下，通過氣缸架上的過孔，向下快速運動，進而完成斜口刀片對砧板上鋪放的纖維預浸帶的切割。

溶膠凝膠法制備氧化鋁基連續纖維的工藝 1028

 0

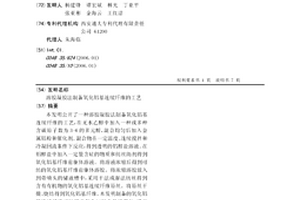

本發明公開了一種溶膠凝膠法制備氧化鋁基連續纖維的工藝,在無水乙醇中加入一種或多種含碳原子數為3-6的多元醇,混合均勻后加入金屬鋁粉和催化劑?；旌衔镌谝欢囟?、連續攪拌和冷凝回流條件下反應,得到透明的鋁醇鹽溶液。在鋁醇鹽中加入一定量含硅的物質和紡絲助劑得到氧化鋁基纖維前驅體溶液。將溶液濃縮后得到可紡的氧化鋁基纖維前驅體溶膠。將濃縮溶膠放入到帶噴頭的儲液槽中,采用干法或濕法紡絲得到含有有機物的氧化鋁基連續纖維原絲。將原絲干燥、燒結得到氧化鋁基纖維。本發明制備的氧化鋁基連續纖維可以用于復合材料中的增強體,進而提高材料的耐熱性能和力學性能,在航空航天、汽車等領域得到廣泛的應用。

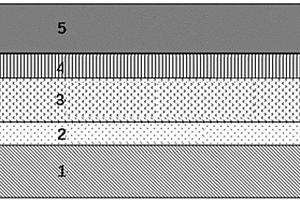

以P3HT/石墨烯為空穴傳輸層的鈣鈦礦太陽能電池及其制備方法 1076

 0

本發明公開一種以P3HT/石墨烯為空穴傳輸層的鈣鈦礦太陽能電池及其制備方法，所述鈣鈦礦太陽能電池還包括導電基體、電子傳輸層、鈣鈦礦結構吸光層、空穴傳輸層和正電極；導電基體、電子傳輸層、鈣鈦礦結構吸光層、空穴傳輸層和正電極由下至上依次設置；所述空穴傳輸層為厚度10nm到300nm的P3HT/石墨烯復合材料。本發明采用P3HT/石墨烯作為空穴傳輸層，和單純使用P3HT作為空穴傳輸層相比，石墨烯能夠增強P3HT的空穴傳輸能力，同時，石墨烯片也能夠阻擋鈣鈦礦離子的擴散，從而極大的提高了電池的光電性能和穩定性。

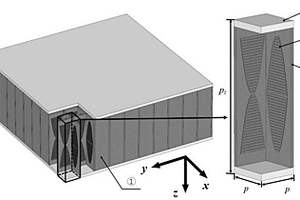

電磁波透射增強泡沫填充格柵夾芯結構和應用 1134

 0

本發明提供了一種電磁波透射增強泡沫填充格柵夾芯結構和應用，涉及復合材料技術領域。本發明提供的電磁波透射增強泡沫填充格柵夾芯結構包括若干周期性排列的格柵結構單元；所述格柵結構單元包括兩透射面板、設置在所述兩透射面板之間的含金屬陣列的聚四氟乙烯格柵夾芯板以及填充在所述兩透射面板之間的聚甲基丙烯酰亞胺泡沫。本發明通過含金屬陣列的聚四氟乙烯格柵夾芯板正交排列構造格柵電磁超材料，同時通過在格柵孔內填充聚甲基丙烯酰亞胺泡沫，增強結構力學性能，最終實現電磁波透射和輕量化承載一體化設計與制備；本發明通過對金屬陣列進行設計，實現了對X、Ku波段電磁波寬角度高效透射。

高性能復合鍋具的制造方法及加工該鍋具的生產系統 990

 0

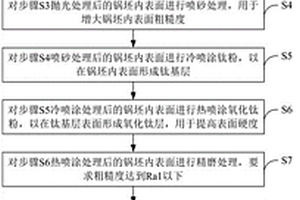

本發明公開了一種高性能復合鍋具的制造方法及加工該鍋具的生產系統，該制造方法通過在鍋具內表面先后進行冷噴涂鈦粉和熱噴涂氧化鈦粉，最終在鍋具內表面形成硬度較高的氧化鈦層，使鍋具具備了耐磨性能；然后再此基礎上依次進行了精磨、清潔、真空紫外線預照射和碳離子注入工序，顯著降低了鍋具內表面摩擦系數，提高表面的不粘性能；另外本發明據此制造方法還提供了一種加工該鍋具的生產系統。本發明相比傳統方法制造的鍋具，不僅獲得的鍋具耐磨性好，且具有良好的不粘性能，同時相比傳統軋制復合材料制作成本更低；另外通過該生產系統避免了工序之間的人工搬運，節省人力，縮短了生產周期，提高了生產效率，可實現工業化大規模量產。

雙層結構聚四氟乙烯/PBO納米纖維透波紙及其制備方法 1179

 0

本發明提供了一種雙層結構聚四氟乙烯/PBO納米纖維透波紙及其制備方法，屬于透波復合材料技術領域。本發明使用硫酸鐵對PBO納米纖維進行改性，鐵離子和硫酸根離子能夠降低質子化的PBO納米纖維之間的靜電排斥力，在PBO納米纖維間構建金屬配位鍵，提高其相互作用，從而提高PBO納米纖維紙的強度和韌性。本發明在纖維紙表面負載聚四氟乙烯和P(S?co?BCB?co?MMA)聚合物層，P(S?co?BCB?co?GMA)聚合物通過熱交聯具有高粘性，能與具有低表面能的聚四氟乙烯顆粒形成穩定涂層，并很好的附著在PBO納米纖維紙表面，賦予其低的介電常數和介電損耗角正切值以及優異的疏水性。

用于實驗教學的仿真人工牙的制備方法 955

 0

本發明屬于醫療器械制備領域，具體涉及用于實驗教學的仿真人工牙的制備方法。包括以下步驟：制作仿真人工牙金屬模具；制備仿真人工牙陶瓷基體；仿真人工牙陶瓷基體的表面偶聯處理；仿真人工牙陶瓷基體的樹脂真空浸漬、原位聚合。本發明為解決現有材料硬度低、對真實人牙模擬性差的缺點，使用陶瓷和樹脂制成一種復合材料，它的硬度、彈性模量、耐磨性與真實牙齒接近。此材料將提高人工牙的仿真程度，備牙時手感更接近于真實牙，可滿足實驗教學的需求，為學生進一步的臨床實習打下良好基礎。

石墨烯-鈦基MOF材料的制備方法 859

 0

本發明公開了一種石墨烯?鈦基MOF材料的制備方法，包括以下步驟：步驟一、將石墨烯于稀硝酸溶液中超聲分散；步驟二、過濾，洗滌；步驟三、干燥，得到預處理石墨烯；步驟四、將預處理石墨烯分散于N,N?二甲基甲酰胺中；步驟五、將四氯化鈦滴加到分散有石墨烯的N,N?二甲基甲酰胺中，得到前驅體溶液；步驟六、微波加熱至100℃～180℃，反應6h～8h；步驟七、過濾，洗滌；步驟八、真空干燥，得到石墨烯?鈦基MOF材料。本發明將石墨烯材料和鈦基MOF材料有效結合制備得到一種新型石墨烯?鈦基MOF復合材料，有效結合了石墨烯和MOF材料的優秀性能，具有較強的沉積Cr⁶⁺能力，30min的Cr⁶⁺去除率在95％左右。

基于二維納米材料改性碳纖維的制備方法 999

 0

本發明公開了一種基于二維納米材料改性碳纖維的制備方法，包括：首先對碳纖維進行去劑處理，其次配置二維納米材料分散液，最后采用真空抽濾法將二維納米材料分散液沉積在均勻鋪放的碳纖維絲束表面，然后將沉積有二維納米材料分散液的碳纖維絲束翻轉180°，再次真空抽濾二維納米材料分散液使其沉積在均勻鋪放的碳纖維絲束另一表面，得到二維納米材料改性的碳纖維。本發明的制備方法有效解決了現有碳纖維表面改性方法存在的降低纖維強度、工藝復雜、操作困難、污染環境、加工成本高等問題，制備的二維納米材料改性的碳纖維使復合材料的界面粘結強度提高了12.3％～75.5％。

具有仿生貝殼層狀結構的電極材料及其制備方法和應用 1011

 0

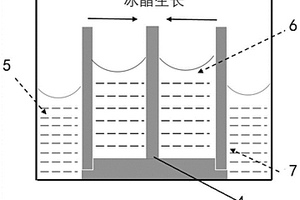

本發明公開了一種具有仿生貝殼層狀結構的電極材料及其制備方法和應用，該方法通過自行設計模具，使用冰模板法簡單地制備了一種仿貝殼層狀結構電極，有效改善了目前現有技術中存在的高負載下電極結構不穩定及體積膨脹問題。此復合材料不用涂覆工藝可直接作為電池的電極材料，其制備方法簡單且有效，解決了高質量負載磷電極的結構不穩定和體積膨脹問題，可以同時實現高面積容量穩定循環和較低的電極體積變化，是一種非常有應用潛能的電池電極材料。

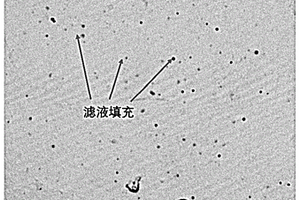

芳綸納米纖維氧化石墨烯魔芋葡甘聚糖復合薄膜的制備方法 854

 0

本發明公開了一種芳綸納米纖維氧化石墨烯魔芋葡甘聚糖復合薄膜的制備方法，本發明的目的是提高復合薄膜的拉伸性能和彈性。通過抽濾的方式，將芳綸納米分散液填充到魔芋葡甘聚糖和氧化石墨烯的凝膠中，高溫膨脹，減小孔隙，加強材料之間的接觸面積，增強復合薄膜的物理性能。本發明大幅提高魔芋葡甘聚糖薄膜的機械強度和穩定性，同時氧化石墨烯提升了芳綸纖維的增強效果，芳綸納米纖維的存在賦予了復合材料一定的遮光性能。

硫化銀/二硫化鉬/酸化凹凸棒石納米復合光驅動抗菌材料及其制備方法和應用 1047

 0

本發明公開了一種硫化銀/二硫化鉬/酸化凹凸棒石納米復合光驅動抗菌材料，其制備方法包括以下步驟：步驟一：按質量比(0.2～1)：(0.04～0.15)：(0.1～0.3)：(0.2～0.4)：(0.3～0.6)依次稱取酸化凹凸棒石、硝酸銀、二水合鉬酸鈉、葡萄糖與L?半胱氨酸，分散于去離子水中，攪拌至其分散均勻，后超聲分散15～30min；步驟二：將所制備溶液轉移至聚四氟乙烯內襯并裝入水熱反應釜中在150～200℃條件下，反應15～24h；步驟三：反應結束自然冷卻后，將所得樣品離心分離，取沉淀固體經洗滌、干燥，即得硫化銀/二硫化鉬/酸化凹凸棒石納米復合材料；該材料能夠實現良好生物相容性和優異的光響應性，抗菌性能好、安全環保。

高透明羧甲基纖維素-纖維素纖維復合薄膜的制備方法 968

 0

本發明涉及復合材料技術領域，具體地涉及一種高透明羧甲基纖維素?纖維素纖維復合薄膜的制備方法。高透明羧甲基纖維素?纖維素纖維復合薄膜的制備方法，包括如下步驟：（1）羧甲基纖維素分散液的制備；（2）紙張的抄造；（3）纖維素復合薄膜的制備。通過本發明提供的方法制成的高透明羧甲基纖維素?纖維素纖維復合薄膜的透明度為90%，拉伸強度約為111MPa，耐折度達到2526次。這種可生物降解、高柔韌性、高強度和高透明的高透明羧甲基纖維素?纖維素纖維復合薄膜有望作為襯底用于構建下一代綠色、柔性電子器件，促進人類社會的可持續發展。

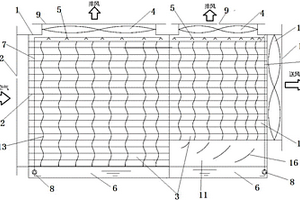

等濕降溫蒸發冷卻空調 1022

 0

本發明公開的一種等濕降溫蒸發冷卻空調，包括殼體，殼體一側壁上設置有進風口，殼體內沿空氣進入后流動方向依次設置有一級冷卻器和二級冷卻器，殼體頂壁上設置有兩個排風口，兩個排風口分別位于一級冷卻器和二級冷卻器上方；殼體與進風口相對的側壁上設置有送風口，兩個排風口處均設置有排風機，送風口處設置有送風機。復合材料管采用的材料是植物纖維?聚合物復合膜，成本低、吸水性好、冷卻效率高。

真空輔助定位裝置及定位方法 1009

 0

本發明公開了一種真空輔助定位裝置和定位方法，適用于對次級零件有精確定位要求的復合材料組件的制造。本裝置由3部分組成：工裝主體，用以成型基體零件，并將所有次級零件膠接組合在一起；定位芯模，用以限定次級零件的實際位置；定位銷釘，將工裝主體與定位芯模連接在一起。采用本發明公開的裝置，可以將各次級零件精確的組合在一起，該裝置的安裝，拆除過程簡單，可靠性高，不會對各次級零件，工裝主體及附件造成損傷。

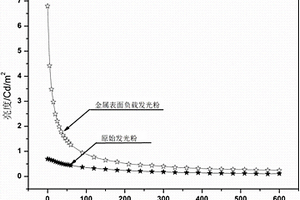

高發光性能鋁酸鹽長余輝發光材料的制備方法 919

 0

本發明公開了一種高發光性能鋁酸鹽長余輝發光材料的制備方法，具體為：利用銀對Sr4Al14O25:Eu2+,Dy3+發光粉進行表面改性，在Sr4Al14O25:Eu2+,Dy3+發光粉負載銀顆粒，即得到高發光性能鋁酸鹽長余輝發光材料。通過對長余輝發光材料表面進行改性，拓寬了此復合材料對光的吸收范圍，特別是能夠實現對可見光波段強的吸收，同時銀納米顆粒能夠提供電子陷阱，能夠對光生電子和空穴進行有效的捕獲，從而提高Sr4Al14O25:Eu2+,Dy3+的量子效率，實現余輝性能的大幅提升。

核殼結構的鐵酸鋰@PPy超級電容器電極材料及其制備方法 879

 0

一種核殼結構的鐵酸鋰@PPy超級電容器電極材料的制備方法，首先將表面活性劑加入到N,N二甲基甲酰胺中，得到混合溶液A；然后將LiFe₅O₈粉體和PPy納米管加入到混合溶液A中，超聲混合均勻，得到混合溶液B；將混合溶液B通入氮氣下加熱至75～85℃，然后滴加水合肼和巰基乙酸甲酯的混合物，反應15～45min，水洗、干燥，得到核殼結構的鐵酸鋰@PPy超級電容器電極材料。本發明制備工藝簡單，周期短，成本低，能耗低，所制備的納米復合材料有較大的比表面積，良好的電容特性及電化學穩定性，將在能源存儲方面有良好的應用前景。

適于擠出成型的PVC組合料及制備方法 1198

 0

本發明涉及一種適于擠出成型的PVC組合料及制備方法，包括改性廢礦粉制備、改性廢礦粉預混料制備和PVC組合料制備。改性廢礦粉由開采花崗巖所產生的尾渣、大理石加工所產生的廢料和冶煉過程產生的燃煤粉煤灰構成的混合廢礦渣經研磨、過篩和偶聯活化處理而成；改性廢礦粉預混料由改性廢礦粉分別與硬脂酸和石蠟混合制得；PVC組合料由改性廢礦粉預混料與PVC樹脂、復合穩定劑、增韌劑和CPE在加熱條件混合而成。該組合料適用于擠出成型，其PVC塑化均勻、且不易分解，廢礦粉與PVC相容性好，無粉塵問題，次品率低；且成型制品強度高、韌性好，具有良好的耐水阻燃性?？商娲舅軓秃喜牧蠌V泛應用在建筑、家裝領域。

碳棒穿刺碳纖維立體織物的制備方法 892

 0

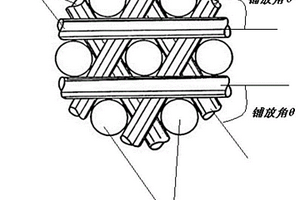

本發明涉及一種碳棒穿刺碳纖維形成立體織物的制備方法，屬于復合材料預制體技術領域。通過將碳棒一端設為針尖狀直接使用碳棒穿刺，完成一個周期的鋪紗后向上頂出碳棒并壓實，如此重復，鋪放工藝簡便，只需間斷向上頂出炭棒，不需要二次置換，Z向纖維在織物成型過程中由于剛棒中樹脂保護纖維幾乎不受損傷；XY向使用碳纖維束直接鋪放，避免碳纖維織布、炭布與網胎復合料針刺、鋼針穿刺炭布三個過程中對XY向纖維的損傷，與通道寬度相匹配寬度的碳纖維束鋪放能夠增強XY向纖維的平展性、貼合性，有利于充分發揮纖維強度，準確控制織物層間距，提高立體織物成型質量。

含環氧基有機硅季銨鹽/（氧化鋅@碳量子點）納米復合抗菌劑及其制備方法和應用 711

 0

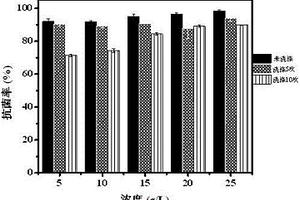

本發明公開了一種含環氧基有機硅季銨鹽/（氧化鋅@碳量子點）納米復合抗菌劑及其制備方法和應用，技術方案如下：首先以葡萄糖和聚乙二醇200為原料，通過一步水熱法制備了分散性良好的碳量子點，然后將氧化鋅與上述制備的碳量子點溶液經過水熱法制備得到氧化鋅@碳量子點復合材料；最后將氧化鋅@碳量子點、烯丙基縮水甘油醚、二甲基二烯丙基氯化銨、端乙烯基硅為反應單體，通過原位自由基共聚法制備了含環氧基有機硅季銨鹽/（氧化鋅@碳量子點）納米復合抗菌劑。本發明制備過程安全無毒、簡單易操作、高效經濟，可實現工業化生產。該復合抗菌劑應用于紡織品的抗菌整理中，使紡織品兼具柔軟的手感、優異的耐洗性能、高效的抗菌性。

測量范圍可調的巨磁電阻傳感器及其制備方法 794

 0

測量范圍可調的巨磁電阻傳感器，包括基底、巨磁電阻結構和導電層；巨磁電阻結構和導電層均設置在基底上表面，且導電層設置在巨磁電阻結構的周圍；巨磁電阻結構包括第一緩沖層、第二緩沖層、釘扎層、隔離層和兩個鐵磁層，兩個鐵磁層分別為被釘扎層和自由層；第一緩沖層設置在基底上表面，第一緩沖層上自下而上依次設置釘扎層、被釘扎層、隔離層、自由層和第二緩沖層，形成巨磁電阻結構。本發明利用磁電復合材料中磁各向異性場的電場調控效應，首次實現了使用電場對巨磁電阻結構中自由層的磁化方向的調節，具有靈敏度較高、體積小、功耗低、可靠性高、溫度特性好、可集成化等優點。并首次將此原理應用于巨磁電阻傳感器中，實現了巨磁電阻傳感器線性輸出范圍的大幅提高和連續調節。測量范圍可調的巨磁電阻傳感器可用于車載電子、物聯網和可穿戴設備等微型磁傳感器芯片。

石墨烯/三維花狀鐵酸鉍復合吸波材料的制備方法 1049

 0

一種石墨烯/三維花狀鐵酸鉍復合吸波材料的制備方法，將鐵酸鉍粉體和氧化石墨烯按25：(3～6)的質量比混合于腐蝕溶劑中，超聲后得到混合液A；在保護氣氛下，將混合液A進行加熱并攪拌，同時向混合液A中滴加還原劑和絡合劑，滴畢進行腐蝕反應40～50min，冷卻得到三維花狀的鐵酸鉍粉體。本發明得到石墨烯/三維花狀鐵酸鉍復合吸波材料的方法新穎，顆粒均勻且設備操作要求低、工藝簡單、能耗低、可連續操作且過程條件容易控制，該復合材料與其單一相相比，電磁波吸波性能大大提高。

實現預浸帶輸送和鋪放速度一致的重送方法及裝置 1187

 0

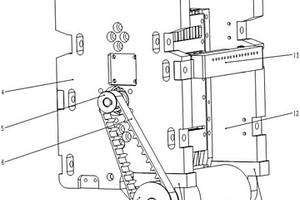

一種實現預浸帶輸送和鋪放速度一致的重送方法及裝置，其包括：壓輥、對輪式牽引重送機構、傳動機構、鋪絲頭機架等。對輪式牽引重送機構通過傳動機構和壓輥相連。壓輥壓緊在芯?；蛘咝灸Ｉ系囊唁伔配亴由?，當自動鋪絲頭運動時，壓輥與芯?；蛘咝灸Ｉ系囊唁伔配亴又g產生的摩擦力驅動壓輥旋轉，從而驅動對輪式牽引重送機構，實現預浸帶的重送功能。該裝置不需要單獨的重送電機，預浸帶重送速度實時匹配鋪放速度，減少了控制復雜度。同時，減輕了鋪絲頭的質量，使自動鋪絲頭結構更加緊湊，有利于提高自動鋪絲頭的鋪絲精度、可靠性和適用性，有利于制造復雜曲面形狀的樹脂基纖維增強復合材料構件。

Ni₃S₂納米球修飾的NiV-LDH納米片電催化劑及其制備方法 942

 0

一種Ni₃S₂納米球修飾的NiV?LDH納米片電催化劑及其制備方法，其結構是以泡沫鎳為基底，三維Ni₃S₂納米球嵌入在NiV?LDH納米片組成的陣列結構表面，該材料具有良好的導電性和較大的電化學活性面積。將泡沫鎳(NF)浸泡在含有鎳源、釩源、及堿源的水溶液中，水熱反應得到NiV?LDH/NF前驅體；再浸入含有硫源的溶液中，經過溶劑熱反應得到一種Ni₃S₂納米球修飾的NiV?LDH納米片電催化劑，記為m?Ni₃S₂@NiV?LDH/NF。本發明提供的方法環保低廉，制備的m?Ni₃S₂@NiV?LDH/NF，其形貌均勻，金屬態的Ni₃S₂納米球的嵌入加快了復合材料整體的電子轉移速率，同時嵌在納米片的表面顯著增加了電化學活性面積，極大的提高了其電催化產氫產氧活性。

環氧端基對苯撐苯并二噁唑前驅體的制備方法 991

 0

本發明提供了一種環氧端基對苯撐苯并二噁唑前驅體的制備方法，基于TBS?DAR合成PBO的方案，通過中間體TPC?prePBO的酰氯基團與羥基反應，將含有環氧基團的縮水甘油引入到PBO分子結構中，制備出Epoxy?prePBO。本發明采用與PBO纖維具有較好相容性的環氧端基對苯撐苯并二噁唑前驅體Epoxy?prePBO對BADCy樹脂進行共聚改性，使Epoxy?prePBO/BADCy改性樹脂和PBO纖維的界面粘接強度得到改善，PBO纖維/BADCy微復合材料的單絲拔出強度由現有技術的2.93MPa增加到3.02～3.10。

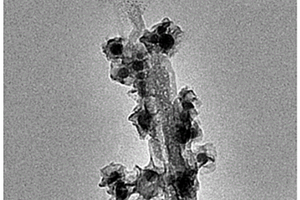

三維稀土氧化物納米棒構架負載貴金屬納米粒子制備方法 1155

 0

三維稀土氧化物納米棒構架負載貴金屬納米粒子制備方法，將鋁，稀土金屬，貴金屬通過冶煉的方法制備成三元前驅合金，合金通過熔體快淬制備成合金薄帶，合金薄帶在質量分數為5％?20％堿性溶液中60?80℃的水浴條件下進行去合金化腐蝕8?14小時后，用去離子水和酒精清洗，清洗干凈后放置在50℃的恒溫干燥箱中干燥2小時，再將體系在300?600℃煅燒1小時后，得到塊體的三維的稀土氧化物納米棒構架負載貴金屬納米粒子的。發明利用合金熔煉和脫合金很容易通過原始成分的控制來控制活性成分，并且將這些活性物種原位生長在稀土氧化物納米棒構成的三維構架基體中構成復合材料就能阻止這種團聚傾向，可維持其納米尺寸狀態而充分發揮納米效應，使其催化性能大大提高。

碳納米管導電紙的制備方法 775

 0

本發明涉及功能材料技術領域，具體涉及一種碳納米管導電紙的制備方法。碳納米管導電紙的制備方法，（1）碳納米管的石墨化處理；（2）導電纖維的制備；（3）碳納米管導電紙的成形。碳納米管導電紙作為一種新型的復合材料，在電學、磁學、熱學方面具有優異的性能，通過石墨化處理后，去除了碳納米管內部雜質,改善了碳納米管的微觀結構,提高了結晶度，使原子排列規整致密，并且更易于分散于紙纖維之間，明顯提高了碳納米管導電紙的綜合性能。經石墨化改性后導電紙的導電性和導熱性大幅提升。

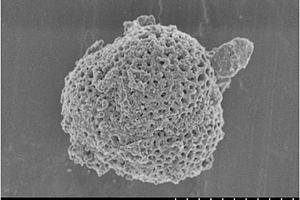

多孔球狀生物碳的制備方法及應用 1363

 0

本發明公開了一種多孔球狀生物碳的制備方法及應用，首先采用水熱反應對花粉進行碳化，接著，將碳化后的花粉在惰性氣氛保護下進行煅燒，最后，將煅燒后的產物經洗滌后抽濾、干燥即得多孔球狀生物碳。該方法工藝簡單易控，能夠很好地在保持其原有結構的前提下實現花粉的碳化和活化，并能夠通過控制反應溫度得到具有不同孔結構的球狀生物碳。此外，通過該方法制備的生物碳不僅可以應用于鋰/鈉離子電池和超級電容器，還可以用作吸附劑、模板劑以及復合材料中的碳基體；尤其是當其應用在鋰/鈉離子電池中時，表現出了優異的電化學性能。

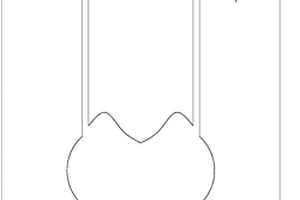

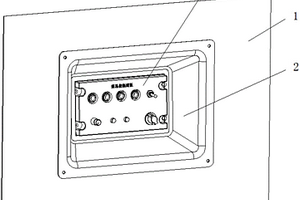

對接式可調節內飾口蓋 941

 0

本發明涉及艙內機載設備與內飾板對接方式的優化設計，涉及一種對接式可調節內飾口蓋?？谏w用于對接外部設備，其特征為：所述的口蓋呈喇叭形，口蓋安裝固定在內飾板上。本發明構型較為簡單，可顯著消除累積誤差，增加對接調節余量，整體性好，同時降低安裝人員定位的工作量，方便易操作。對接式可調節內飾口蓋材料可選用復合材料及非金屬塑料件，成型方便，成本較低。

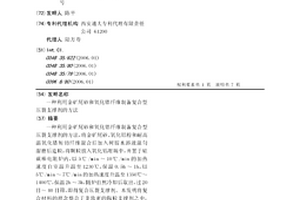

利用金礦尾砂和氧化鋯纖維制備復合型壓裂支撐劑的方法 842

 0

一種利用金礦尾砂和氧化鋯纖維制備復合型壓裂支撐劑的方法，將金礦尾砂、氧化鋁粉和耐高溫氧化鋯短切纖維混合后加入樹膠水溶液混勻濕磨后造粒，將顆粒放入氧化鋁坩堝中，并置于硅碳棒電阻爐內，以5℃/min～10℃/min的加熱速度自室溫升溫至1230℃，保溫0.5h～1h，以5℃/min～7℃/min的加熱速度升溫至1350℃～1400℃，保溫2h～3h，隨爐自然冷卻后取出，過20目～40目篩，即得復合壓裂支撐劑。本發明將復合材料的理念整合于非致密的陶粒支撐劑之中，并輔以高溫反應自生成的方式提供增強增韌所必需的纖維(晶須)，通過纖維增強和顆粒增強兩種手段制備出高強高韌、低密度和低破損率的復合型壓裂支撐劑。
