黑龍江哈爾濱有色金屬材料制備及加工技術理論與應用

具有調制功能的雙芯光纖干涉儀 960

 0

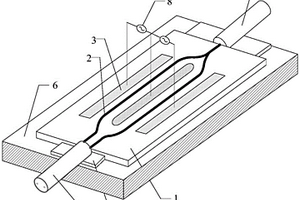

本發明屬于光纖技術領域，具體涉及一種具有調制功能的雙芯光纖干涉儀。一種具有調制功能的雙芯光纖干涉儀，由具有光學效應的鈮酸鋰襯底，形成在該襯底上的兩路光波導，調制光波的調制電極，輸入的雙芯光纖、V型槽、陶瓷基板、對出射光進行引導的單芯光纖構成，所述輸入光纖采用雙芯光纖，兩纖芯呈現對稱式分布。本發明通過采用質子交換工藝在鈮酸鋰襯底上制作條形光波導對雙芯光纖干涉儀每個纖芯進行電光調制，實現雙芯光纖干涉儀的相位調制；本發明中采用工程領域中較為常用的光調制器——鈮酸鋰電光調制器，制作工藝簡單，成本較低。

通過累積疊軋制造的Mg-Li/Al材料的方法 1053

 0

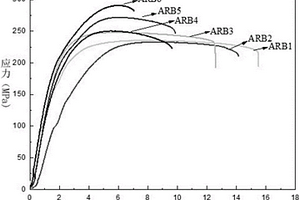

本發明提供的是一種通過累積疊軋制造的Mg?Li/Al材料的方法。a)將待累積疊軋的鎂鋰合金及鋁合金板材裁剪成尺寸相等的塊；b)對表面進行清洗，隨后進行打磨處理；c)將步驟b)得到的鎂鋰合金合金板材與鋁合金板材在四角打孔并用鉚釘固定；d)將步驟c)得到的Mg?Li/Al合金板材進行軋制，軋制溫度為400℃，壓下率50％，軋前保溫10～15min；e)按照步驟a)～d)重復疊軋4～6次。本發明通過累積疊軋焊工藝制備Mg?Li/Al層狀復合板，在提高鎂鋰合金強度的同時改善其耐蝕性。最終得到兼具高強度與高耐蝕性的Mg?Li/Al層狀復合板，室溫下抗拉強度達到270～290MPa，延伸率達到7.1％～9.7％。

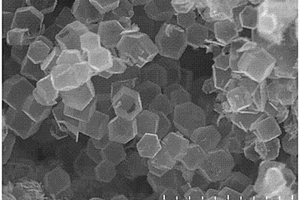

基于磷化鎳骨架結構復合材料的制備方法及其應用 1051

 0

本發明公開了一種基于磷化鎳骨架結構復合材料的制備方法及應用，所述方法步驟如下：（1）采用水熱反應制備Ni?金屬有機骨架結構材料；（2）將干燥后的Ni?金屬有機骨架結構材料與磷源混合，置于管式爐中煅燒磷化，獲得磷化鎳骨架結構材料；（3）將步驟（2）獲得的磷化鎳骨架結構材料與升華硫混合，研磨均勻后，在加熱至熔融并隨后冷卻到室溫，得到基于磷化鎳骨架結構復合材料。本發明制備的復合材料擁有極高的電導率，可以顯著改善鋰硫電池中傳統硫正極導電性差的問題，并且磷化鎳與硫的強鍵合作用能夠抑制多硫化鋰的穿梭效應，提高鋰硫電池的循環壽命。

全固態環保型生物聚合物電解質膜的制備方法 881

 0

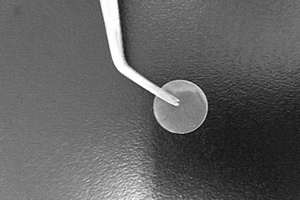

一種全固態環保型生物聚合物電解質膜的制備方法，它涉及一種制備鋰離子電池電解質薄膜的方法。本發明要解決現有方法制備鋰離子電池電解質薄膜的電導率低、成本高、環保性差的問題。本發明的方法如下：一、淀粉改性的制備：取適量的淀粉、鄰苯二甲酸酐、吡啶和溶劑，在水浴條件下共混攪拌直至溶液變成均勻的膏狀物質，然后用異丙醇沉淀改性淀粉，接著在真空干燥箱中干燥，最后把得到的物質研磨成粉；二、全固態環保型生物聚合物電解質膜的制備：稱取纖維素、改性淀粉、鋰鹽和溶劑，共混攪拌，然后在真空干燥箱中干燥成膜。本發明制備的全固態環保型生物聚合物電解質膜電化學性能具有良好的生物可降解性，實驗過程簡單，實驗原料來源廣、成本低，適用范圍廣。

可降解復合隔膜及其制備方法 866

 0

一種可降解復合隔膜及其制備方法。本發明屬于鋰離子電池隔膜領域。本發明為解決傳統商業聚烯烴隔膜不可持續、無法降解，而現有生物基可降解隔膜的循環穩定性和倍率性能較差，無法滿足鋰離子電池隔膜的應用要求的技術問題。本發明的一種可降解復合隔膜由隔膜基底聚合物和無機陶瓷顆粒利用簡單的溶液流延法制備而成，可控制備出具有高機械強度、高鋰離子遷移數、高循環穩定性和倍率性能的可降解復合隔膜，以解決傳統商業隔膜不可持續，有環境負擔的問題。

稀土元素釹摻雜的鈮酸鈦材料的制備方法及其應用 991

 0

本發明公開了一種高性能稀土元素釹摻雜鈮酸鈦材料的制備方法及其在鋰離子電池中的應用，所述鈮酸鈦材料的制備方法如下：一、將鈦源化合物與草酸溶于有機溶劑中，將鈮源化合物與草酸加熱攪拌溶解與蒸餾水中，將含釹化合物溶解于稀鹽酸當中；二、將步驟一配置的三種溶液混合通過加熱攪拌蒸發溶劑法或者溶劑熱法制備稀土元素釹摻雜的鈮酸鈦材料前驅體；三、將步驟二得到前驅體進行熱處理，熱處理后得到電化學性能較好的稀土元素釹摻雜鈮酸鈦材料。本發明通過稀土元素釹對鈮酸鈦材料進行摻雜改性，增大了晶胞尺寸、提升了材料鋰離子傳導速率，從而進一步提升鈮酸鈦的電化學性能，進而推進其在鋰離子二次電池中的應用。

血清中12種元素的ICP-MS檢測方法 779

 0

本發明涉及一種血清中12種元素的ICP?MS檢測方法，該檢測方法包括以下步驟：(1)樣品前處理：將血清樣本用稀釋液稀釋，得待測樣本溶液；(2)混合內標溶液的配制；(3)標準曲線溶液的配制；(4)將所述標準曲線溶液、待測樣本溶液與混合內標溶液注入電感耦合等離子體質譜儀，繪制鋰、銅、鋅、鈣、鎂、鐵、錳、鉻、鈷、鉬和銻的標準曲線法工作曲線和硒的標準加入法工作曲線；(5)測定待測樣本溶液中鋰、銅、鋅、鈣、鎂、鐵、錳、鉻、鈷、鉬、銻和硒12種元素的含量。本發明方法實現只上機檢測一次即可同時檢測鋰、銅、鋅、鈣、鎂、鐵、錳、鉻、鈷、鉬、銻和硒的含量，前處理過程簡單、靈敏度高。

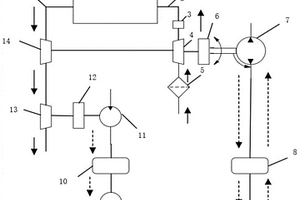

增壓器與電機配套的控制系統 737

 0

本發明的目的在于提供一種增壓器與電機配套的控制系統，包括發動機、渦輪、壓氣機，發動機的排氣管連接渦輪，發動機的進氣管連接壓氣機，渦輪與壓氣機同軸，還包括鋰電池組、動力渦輪、發電機、電動機/發電機，渦輪連接動力渦輪，鋰電池組通過第一控制器連接電動機/發電機，鋰電池組通過第二控制器連接發電機，電動機/發電機通過第一撓性膜片聯軸器連接壓氣機，發電機通過第二撓性膜片聯軸器連接動力渦輪。本發明可以提高廢氣能量的回收利用，可以有效地改善發動機啟動階段響應遲緩或低工況工作條件惡化現象，優化高工況，對廢氣能量回收利用，提高整機效率，降低燃料消耗。

金屬單原子負載雙摻雜孔隙可控MOF衍生石墨烯/硫復合材料的制備方法及其應用 820

 0

一種金屬單原子負載雙摻雜孔隙可控MOF衍生石墨烯/硫復合材料的制備方法及其應用，本發明涉及金屬單原子碳基復合材料的制備方法和應用領域。本發明要解決嚴重多硫化鋰穿梭效應等導致電池容量迅速降低及多孔金屬氧化物制備困難耗能大、材料構成復雜且原子利用率低的問題。方法：先制備MOF前驅體；再制備孔隙可控的金屬單原子/石墨烯復合材料；然后制備氮、氧雙摻雜的復合石墨烯基材料，負載硫。該復合材料作為正極材料用于制備鋰硫電池。采用金屬單原子與雜原子協同作用于孔隙可調控的MOF衍生石墨烯作為S載體。成本低、工藝簡單、能耗低、環境友好，能實現規?；a。本發明制備的復合材料作為正極材料用于鋰硫電池領域。

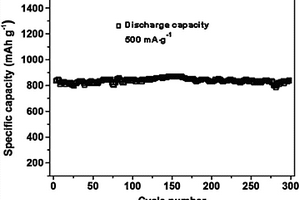

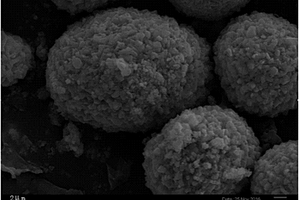

原位摻雜型納米鉬基材料、制備方法及用途 713

 0

本發明公開了一種原位摻雜型納米鉬基材料、制備方法及用途，屬于鋰離子電池制備領域，以1,6?雙(三氮唑)己烷、七鉬酸銨、氯化錳、氯化鍶和磷酸為起始原料，通過中溫水熱一釜合成方法合成了錳取代的有機?無機雜化的磷鉬酸鹽材料。以這種修飾的磷鉬酸鹽衍生物為前驅體，在氮氣環境中經過高溫灼燒成功制得了多孔的摻雜型納米鉬基復合材料。多種元素的原位摻雜，改善了材料表面的活性和穩定性，從根本上提高了電化學性能。此外，前驅體法形成的珊瑚形多孔的納米結構實現了對鉬基材料形貌、粒徑分布、比表面積和振實密度的調控，進而提高了鋰離子電池性能。在500mA/g大電流密度下循環300次，鋰離子電容電池的可逆容量仍高于95％。

帶蒸氣疏導的液封式節流降壓膨脹裝置 1045

 0

一種帶蒸氣疏導的液封式節流降壓膨脹裝置，它屬于溴化鋰吸收式制冷循環的節流降壓膨脹裝置技術領域。它解決目前傳統的U型管節流降壓膨脹裝置由于高度限制而無法適用于冷凝器與蒸發器壓差較大的溴化鋰吸收式制冷循環中的問題。一種帶蒸氣疏導的液封式節流降壓膨脹裝置主要包括第一液封腔(1)、第二液封腔(2)、蒸氣疏導管路(3)、冷劑水管段(4)、冷劑水U型管段(5)、第一稀溶液管段(6)和氣相連通管段(21)，冷劑水管段(4)和冷劑水U型管段(5)內的液封水柱實現了冷劑水的截流降壓膨脹過程，蒸氣疏導管路(3)保證第一液封腔(1)壓力和液面穩定。本發明用于溴化鋰吸收式制冷循環系統中。

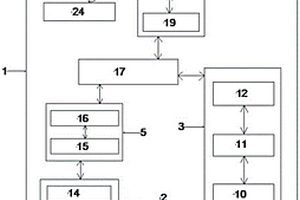

基于WSN機器人室內跟蹤系統 1069

 0

本發明公開了一種基于WSN機器人室內跟蹤系統，包括跟蹤系統，跟蹤系統包括供電電源模塊、視頻采集模塊、定位模塊、跟蹤模塊、控制模塊和視頻管理模塊，供電電源模塊分別與視頻采集模塊、定位模塊連接，供電電源模塊與鋰電池連接，鋰電池設置于跟蹤系統的外部，鋰電池的另一端與充電電路連接，充電電路設置于跟蹤系統內，充電電路與供電電源模塊連接，視頻采集模塊由攝像頭、攝像頭采集芯片和視頻編碼芯片依次連接組成，定位模塊包括紅外傳感器和定位裝置，跟蹤裝置包括SIM卡裝置和運動跟蹤裝置，本發明可根據目標的定位實現目標的跟蹤，解決了室內定位精度差、定位范圍小等問題。

金屬硼化物和硫復合納米材料的制備方法及其應用 920

 0

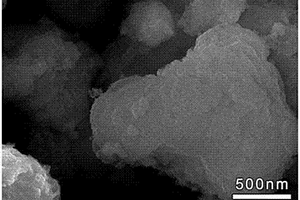

一種金屬硼化物和硫復合納米材料的制備方法及其應用，屬于能源材料技術領域。所述方法如下：在惰性氣體保護條件下將還原劑和NaOH溶于去離子水中，金屬鹽溶于去離子水中，將得到的兩種溶液分開置于冰水浴中；在惰性氣體保護條件下，將步驟一中的金屬鹽水溶液緩慢加入還原劑溶液中，攪拌30min，之后高溫煅燒2~10h，即得到金屬硼化物；將金屬硼化物與單質硫按照1:1~4的質量比混合，在150~180℃溫度下加熱煅燒12~24h，得到金屬硼化物和硫復合納米材料。本發明的優點：金屬硼化物具有很好的多硫化鋰吸附能力，能夠提升鋰硫電池的穩定性；通過不同的煅燒溫度和時間可以控制金屬硼化物中結晶度和缺陷位，從而控制鋰硫電池整體的性能；成本低，工藝簡單，制備過程清潔環保。

線團狀的鍺納米材料及其制備方法 1197

 0

本發明提供了一種線團狀的鍺納米材料及其制備方法，該材料可用做鋰離子電池的負極。本發明是采用離子液體電沉積的方法制備金屬層和鍺層并結合金屬誘導結晶理論制備了上述線團狀的鍺納米材料。本發明提供的線團狀的鍺納米材料用做鋰離子電池的負極可有效減緩鍺基材料的體積膨脹，制備出高容量、大倍率，長壽命的鋰離子動力電池。

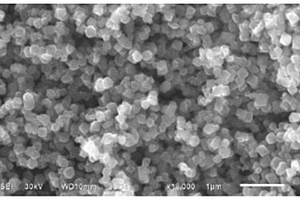

基于金屬有機骨架結構合成二氧化鈦和碳復合材料的方法及應用 922

 0

本發明公開了一種基于金屬有機骨架結構合成二氧化鈦和碳復合材料的方法及應用，所述方法步驟如下：步驟（1）：通過水熱法制備Ti?MOF；步驟（2）：將Ti?MOF置于管式爐中，在惰性氣體保護的條件下，高溫處理得到TiO2/C復合材料；步驟（3）：將TiO2/C復合材料與單質硫混合，在惰性氣體保護下加熱熔融后冷卻到室溫，得到TiO2/C/S復合材料。本發明通過高溫處理MOF制備的TiO2/C復合材料由于碳的存在具有優秀的導電性，可以很好解決單質硫絕緣性的問題，另外TiO2作為鋰硫電池正極材料能夠通過與多硫聚物形成強的路易斯酸堿作用，從而抑制多硫化鋰的穿梭效應，整體上提升鋰硫電池的電化學性能。

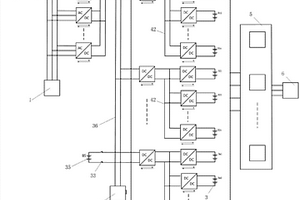

電池化成分容及檢測系統 1100

 0

一種電池化成分容及檢測系統，包括廠區負荷、應急負荷及事故照明、儲能單元、電池化成分容檢測單元、中位機控制單元、上位機控制系統；所述儲能單元包括：交流輸入開關、直流輸出開關、電池開關、雙向AC/DC變換器、儲能蓄電池組、DC母線I；本發明采用電力儲能技術結合雙向DC/DC變換器為核心技術，設計成鋰電池和鋰電池之間能量互換的系統集成方案，完成鋰電池化成、分容及檢測所需要的充放電過程，該系統不僅綠色環保、節約能源85％以上，而且還可以利用儲能單元實現電能峰谷電價的削峰填谷策略，真正做到既節約電能又節約生產費用的日常投入，同時設有儲能蓄電池組，有一定的備電時間，交流失電在一段時間內不會對生產造成任何影響，進一步降低廢品率。

鎳離子摻雜硫化鈷/導電基底復合材料的制備方法 728

 0

一種鎳離子摻雜硫化鈷/導電基底復合材料的制備方法，本發明涉及鋰離子電池技術領域。本發明要解決現有鋰離子電池的負極材料，循環穩定性差，倍率性能低的技術問題。方法：一、處理基底；二、配制溶液；三、制備前驅體；四、熱處理。本發明制備的電極材料可以作為負極材料直接組裝成鋰離子電池。這種電極材料直接用作電極，不需要添加任何的導電劑和粘結劑。簡化了電極制備工序、降低了制備成本，提高了電池的容量、功率密度性能和循環穩定性。

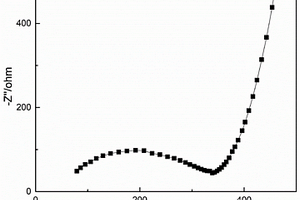

復合聚合物電解質及其制備方法 1086

 0

復合聚合物電解質及其制備方法，它涉及一種電解質及其制備方法。本發明解決了現有復合聚合物電解質的導電率低、填料不導電導致產品物理性狀差的問題。本發明的電解質由PEO、鋰鹽和填料組成，其中鋰鹽與PEO的質量比為0.1～0.5∶1，填料與PEO的質量比為0.01～0.25∶1。本發明的方法為：一、先將鋰鹽與有機溶劑混勻，再加入PEO混勻；二、將填料與有機溶劑混勻、靜置；三、將步驟一與步驟二的混合物混勻，澆注到模具中干燥成型。本發明采用活性超細微粒具有導電能力，在改善PEO基電解質的機械強度的同時提高其電導率(20℃時電導率可以達到或超過5×10－5S·cm－1)。采用復合溶劑控制聚合物電解質的干燥速度，控制材料的成型過程，使復合聚合物電解質物理性狀更好。

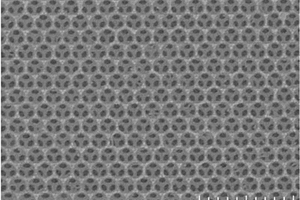

三維有序大孔SnO2薄膜的制備方法 1094

 0

三維有序大孔SnO2薄膜的制備方法，它涉及一種有序大孔薄膜的制備方法。本發明為了解決現有的制備三維有序大孔SnO2薄膜的方法中有序微結構不容易精確控制的技術問題。本方法如下：制備聚苯乙烯膠體晶體模板，使用直流電源，以錫片作為對比電極，以生長聚苯乙烯膠體晶體模板的鎳片作為工作電極，沉積，即得到三維有序大孔SnO2薄膜。本發明方法得到的是由納米顆粒聚集的薄膜，三維有序大孔結構具有的連通大孔可以使鋰電池中電解液快速滲入，能夠使得電解液快速擴散，與活性物質進行反應。幾納米到幾十納米的孔壁能夠使得鋰離子的固相擴散程減小，可降低活性物質表面發生局部極化的現象。本發明屬于鋰離子電池的負極材料的制備領域。

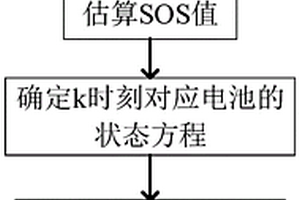

基于卡爾曼濾波法的電池安全度估算方法及裝置 763

 0

本發明公開了一種基于卡爾曼濾波法的鋰離子動力電池安全度評估方法及裝置，動力電池安全度評估技術領域。本發明根據電池模型建立鋰動力電池模型；估算電池安全度；利用卡爾曼濾波方法修正安全度誤差，得到精確安全度數值；本發明可以準確的估算鋰電池安全度數值，具有估算精度高、可靠性強、估算模型簡單等特點，可廣泛應用于電動汽車動力電池技術領域。

用于聚合物電解質表面改性的混合導電層的制備方法 1017

 0

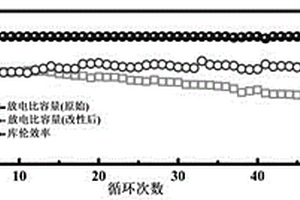

一種用于聚合物電解質表面改性的混合導電層的制備方法，它涉及一種聚合物電解質表面改性的方法。本發明主要解決聚合物電解質?鋰電極界面相容性差的問題。本發明的方法如下：一、配制離子導體前驅液；二、配置離子?電子混合導電層前驅液；三、制備混合導電層改性的聚合物電解質。本發明方法制備的用于聚合物電解質表面改性的混合導電層可使磷酸鐵鋰半電池的放電比容量提升52%，對稱電池的極化電壓下降50%，而且所用原料價格低廉，來源廣泛，具備商業化前景。本發明應用于鋰離子電池領域。

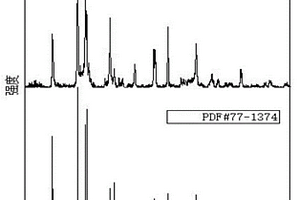

Li_1.3Al_0.3Ti_1.7(PO₄)₃粉體及其制備方法和應用 878

 0

本發明公開了一種Li_1.3Al_0.3Ti_1.7(PO₄)₃粉體及其制備方法和應用。本發明為了解決現有NASICON型固態電解質鋰離子電導率低和致密度差的問題。一、按照化學計量比稱取Ti源、Li源、Al源和P源；二、將Ti源溶解于稀硝酸中，再加入Li源和Al源，完全溶解后加入絡合劑，待完全溶解后，調節pH值，再加入P源，完全溶解，再加入分散劑，攪拌均勻，蒸發水分直至得到粘稠的濕凝膠，真空干燥后煅燒，隨爐冷卻至室溫，球磨，得到Li_1.3Al_0.3Ti_1.7(PO₄)₃粉體。粉體經研磨，壓片后燒結得到的電解質薄膜，可以用作全固態鋰離子電池和鋰空氣電池的固態電解質。

多孔聚合物復合膜材料的制備方法 1018

 0

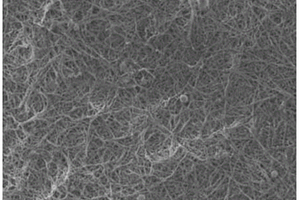

一種多孔聚合物復合膜材料的制備方法，本發明涉及復合膜材料的制備方法。本發明要解決鋰離子電池隔膜的熔斷溫度低與高溫刺穿強度低的問題。方法：一、在多孔膜材料表面形成羧基基團；二、在多孔膜材料表面形成酰氯基團；三、在多孔膜材料表面形成含羥基基團或者含胺基基團；四、活化處理；五、將單層的納米纖維接枝到多孔膜材料表面；六、處理成膜；七、熱壓處理。本發明采用納米粒子增強與化學鍵交聯的方式將高性能聚合物納米纖維與鋰離子電池用聚烯烴類隔膜材料有機的結合在一起，得到一種高性能的鋰離子電池用多孔隔膜材料。

含酯基功能化離子液體的凝膠聚合物電解質及其制備方法與應用 1060

 0

本發明公開了一種含酯基功能化離子液體的凝膠聚合物電解質及其制備方法與應用。所述凝膠聚合物電解質由P（VdF-HFP）、PPO2TFSI和LiTFSI制備而成，其中P（VdF-HFP）、PPO2TFSI、LiTFSI三者的摩爾比為1 : 1 : 1~3。本發明將具有低粘度、高電化學穩定性的含有酯基的功能化離子液體應用于凝膠聚合物電解質的制備，并將這種新型電解質與磷酸亞鐵鋰電極材料組裝成鋰離子電池。該電解質電化學窗口大于4.5V、室溫電導率為0.21×10-3~0.37×10-3S/cm-1、鋰離子遷移數為0.4~0.6，該聚合物電解質具有優異的電化學性能，與LiFePO4電極材料具有較好的相容性和穩定性。

硅/碳/氧化鐵復合材料及其制備方法 845

 0

一種硅/碳/氧化鐵復合材料的制備方法，它屬于復合材料領域。本發明要解決的技術問題為提高儲鋰容量和抑制硅基材料體積膨脹。本發明催化油漿進行預處理，得到澄清油，然后通過硅/碳/氧化鐵復合材料微觀形貌與結構的調控設計，設計“緩沖骨架”，對氧化鐵、硅納米材料與碳復合進而改善碳材料的電學性能。不僅利用催化油漿獲得高附加值的鋰離子電池負極材料，而且從源頭減少因油漿“粗放燃燒”造成的資源浪費和污染物排放，減輕能源及生態環境的壓力，解決催化油漿無害化、資源化利用問題，同時對鋰電產業也起到強有力的推動作用，拓展傳統油漿深加工的產品鏈，為新型高性能儲能碳材料的設計與應用提供了新思路。

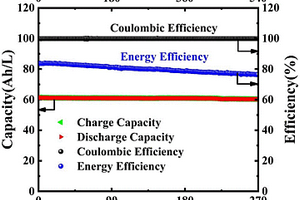

高能量密度低成本的中性鋅鐵液流電池 1252

 0

本發明公開了一種高能量密度低成本的中性鋅鐵液流電池，屬于氧化還原液流電池儲能領域。本發明要解決目前全釩液流電池中能量密度低的問題，同時可降低液流電池成本的問題。本發明以亞鐵氰化鋰或鐵氰化鋰的去離子水溶液作為正極電解液，以氯化鋅和氯化鋰的混合去離子水溶液作為負極電解液；采用石墨氈作為正極材料，石墨氈和鋅片共同作為負極材料；采用陽離子交換膜作為隔膜組裝電池。從而，獲得具有高能量密度和低成本的中性鋅鐵氧化還原液流電池體系。本發明中的液流電池體系具有高能量密度、高庫倫效率、較好的循環穩定性以及低成本等優點，能夠廣泛應用于液流電池儲能領域。

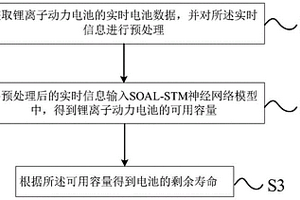

基于SOA-LSTM的電池剩余壽命的預測方法及裝置 1185

 0

基于SOA?LSTM的電池剩余壽命的預測方法及裝置，涉及電池剩余壽命預測領域。本發明為了解決現有技術無法對鋰離子動力電池的剩余壽命精確地、快速地預測的問題。本發明獲取鋰離子動力電池的實時電池數據，并對所述實時信息進行預處理；將預處理后的實時信息輸入SOA?LSTM神經網絡模型中，得到鋰離子動力電池的可用容量；根據所述可用容量得到電池的剩余壽命。本發明實現了電池剩余壽命的精確預測。

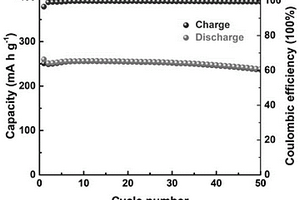

碳包覆少氧型鈮酸鈦負極材料的制備方法及應用 905

 0

本發明公開了一種碳包覆少氧型鈮酸鈦負極材料的制備方法及應用，涉及化學電池技術領域，具體包括以下步驟：步驟一、稱取鈮源和鈦源置于球磨罐中，以有機溶劑為分散介質，充分混合；步驟二、將步驟一所得混合物干燥，得到前驅體；步驟三、將步驟二所得前驅體在有機氣氛下進行管式爐煅燒處理，降至常溫后得到碳包覆少氧型鈮酸鈦負極材料。本發明利用有機氣氛一步熱解還原法制備的碳包覆少氧型鈮酸鈦負極材料存在少氧狀態，可以存儲額外的鋰離子，加快鋰離子的擴散速率，縮短鋰離子傳輸途徑，進而提高反應動力學；包覆的邊界碳明顯改善材料的導電性，使得該材料具有優異的電化學性能。

具有低晶格應力的梯度氟摻雜三元正極材料及其制備方法 910

 0

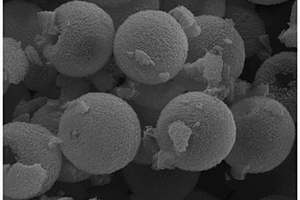

一種具有低晶格應力的梯度氟摻雜三元正極材料及其制備方法。本發明屬于鋰離子電池領域，具體涉及一種具有低晶格應力的梯度氟摻雜三元正極材料及其制備方法。本發明目的是為了解決目前由于鋰離子電池氧化物正極材料中過渡金屬元素比例改變導致產生晶格應力，從而使鋰離子電池氧化物正極材料的晶格應力較高，進而影響電極材料的循環穩定性和倍率性能的問題。方法：一、配制混合金屬鹽水溶液；二、配制沉淀劑水溶液；三、配制絡合劑水溶；四、配制氟化物水溶液；五、制備前驅體材料；六、降溫冷卻；七：制備梯度氟摻雜三元正極材料。本發明的梯度氟摻雜三元正極材料中Ni和F的含量變化呈反向梯度變化，減小晶格應力，提高循環性能和倍率性能。

多功能安全工程梯 787

 0

本實用新型提供一種多功能安全工程梯，包括第二蜂鳴器、穩定防滑座、抽拉板、警報按鈕、鋰電池、第一蜂鳴器、防護充氣囊以及分隔布，后工程梯下端面安裝有穩定防滑座，穩定防滑座右端面安裝有抽拉板，前工程梯右端面上側裝配有警報按鈕，前工程梯右端面上側安裝有鋰電池，警報按鈕下側裝配有鋰電池，鋰電池下側裝配有第一蜂鳴器，后工程梯右端面下側裝配有第二蜂鳴器，穩定防滑座內部安裝有分隔布，分隔布內側安裝有防護充氣囊，穩定防滑座內部安裝有防護充氣囊，該設計解決了原有的工程梯功能不夠全面的問題，本實用新型結構合理，操作簡單，警報防護效果好，使用安全。
